Come capire se una valvola è accesa o spenta

1. Introduzione

Ti è mai capitato di non sapere se una valvola è aperta o chiusa? L'errata identificazione dello stato della valvola può portare a errori costosi in qualsiasi sistema.

In questo articolo esploreremo come capire se una valvola è accesa o spenta. Imparerai metodi semplici per identificare la posizione di vari tipi di valvole ed evitare potenziali problemi.

2. Tipi comuni di valvole e come identificarne lo stato

2.1 Valvole a sfera

Posizione attiva: in una valvola a sfera , la maniglia sarà parallela al tubo quando la valvola è aperta, consentendo il flusso del fluido. La sfera all'interno della valvola si allinea con il percorso del flusso, consentendo il passaggio del liquido o del gas.

Posizione spenta: quando la valvola è chiusa, la maniglia sarà perpendicolare al tubo, bloccando il flusso. La sfera ruota di 90 gradi per sigillare il percorso del flusso.

Suggerimenti: le valvole a sfera sono uno dei tipi di valvole più intuitivi da identificare. La posizione della maniglia fornisce uno spunto visivo immediato. Questo semplice meccanismo lo rende ideale per applicazioni in cui è necessario un arresto rapido o un controllo del flusso. È comunemente utilizzato in settori che vanno dal trattamento delle acque alla lavorazione chimica grazie alla sua affidabilità e facilità d'uso.

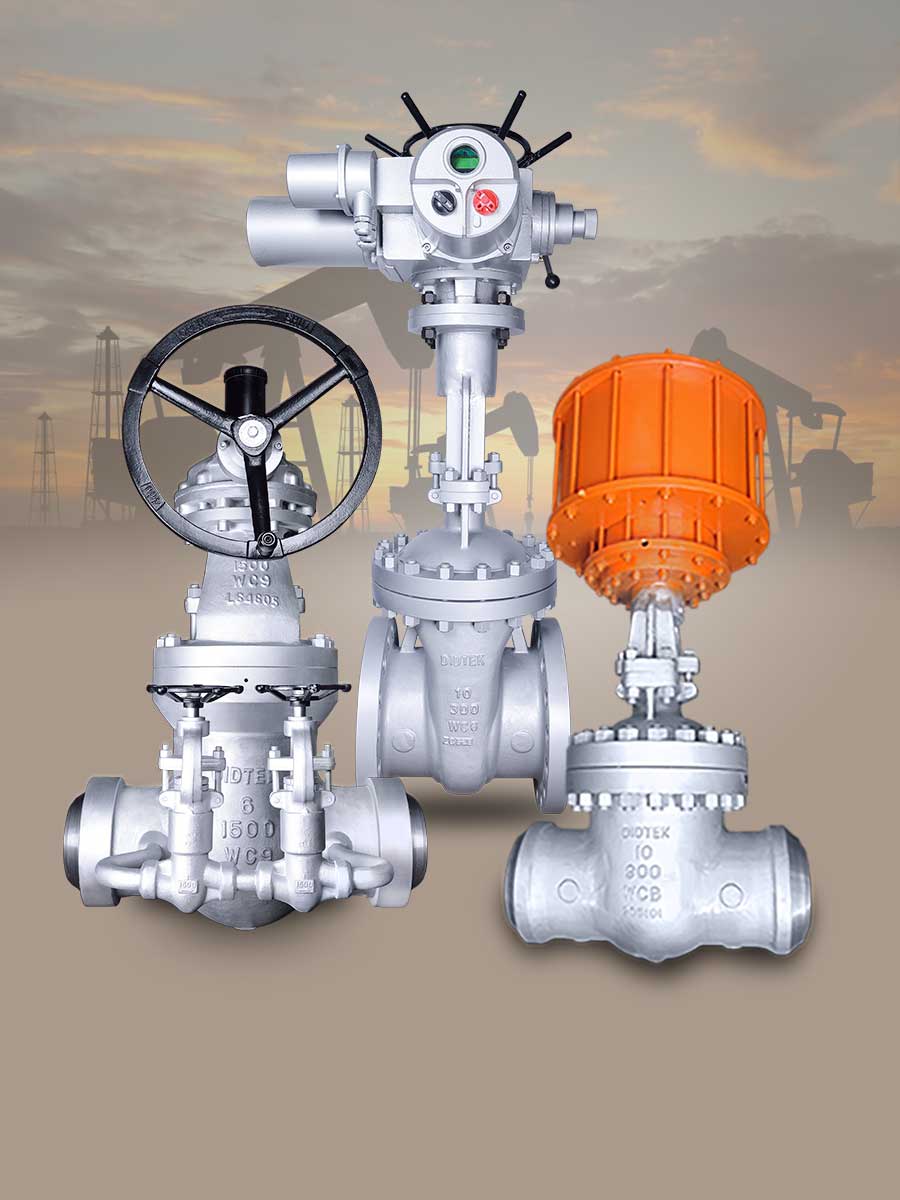

2.2 Valvole a saracinesca e a globo

Metodo di identificazione:

● Direzione di rotazione: le valvole a saracinesca e a globo in genere dispongono di un volantino per il funzionamento manuale. Per chiudere queste valvole, girare il volantino in senso orario. Per aprirli ruotare il volantino in senso antiorario. Verificare sempre la direzione corretta controllando gli indicatori direzionali incisi sul corpo della valvola o sulla maniglia.

● Stelo ascendente: molte valvole a saracinesca e a globo presentano uno stelo ascendente. Quando la valvola è aperta, lo stelo si estenderà dal corpo della valvola, fornendo una chiara indicazione visiva che la valvola è aperta. Quando è chiuso, lo stelo si ritrae nel corpo della valvola.

● Stelo non ascendente: alcune valvole, come alcune valvole a saracinesca e a globo, sono dotate di steli non ascendenti. In questi casi non è possibile valutare visivamente lo stato della valvola controllando lo stelo. Girare invece manualmente il volantino. Se gira liberamente in senso antiorario e poi si ferma, è probabile che la valvola sia aperta. Se resiste al movimento e si ferma dopo aver girato in senso orario, la valvola è chiusa.

Nota: controllare sempre il corpo della valvola per eventuali contrassegni aggiuntivi che indicano la direzione corretta per l'apertura e la chiusura della valvola. Alcune valvole possono avere meccanismi di rotazione inversa, quindi la conferma dal manuale o dalla marcatura della valvola è fondamentale.

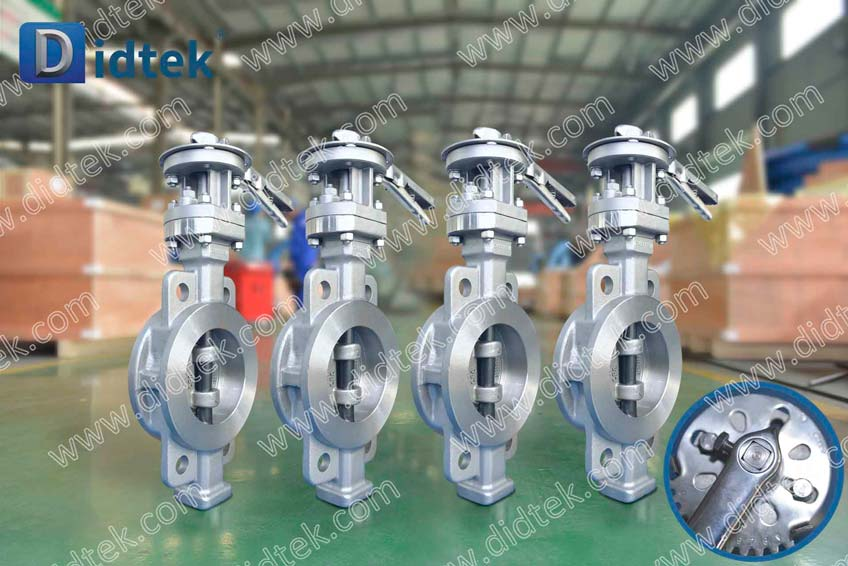

2.3 Valvole a farfalla

Posizione attiva: la maniglia di una valvola a farfalla sarà parallela al tubo quando è completamente aperto, consentendo al fluido di passare liberamente. Il disco interno si allinea con la direzione del flusso, consentendo al liquido o al gas di fluire attraverso la valvola.

Posizione spenta: quando la valvola è chiusa, la maniglia sarà perpendicolare al tubo. Questa posizione blocca il flusso, poiché il disco interno ruota perpendicolarmente al percorso del flusso.

Regolabilità: alcune valvole a farfalla sono progettate per regolare il flusso, non solo per fungere da interruttori di accensione/spegnimento. La maniglia può essere posizionata tra le posizioni completamente aperta e completamente chiusa per limitare la portata. Quando questa funzione è disponibile, cercare gli indicatori sulla valvola che specificano i limiti di controllo del flusso.

Suggerimenti: Quando si controlla una valvola a farfalla, è importante osservare prima la posizione della maniglia, ma anche ascoltare o osservare il flusso del fluido che passa attraverso il sistema. Una valvola completamente aperta consente un flusso illimitato, mentre una valvola di strozzamento potrebbe non bloccare completamente il fluido ma ridurre significativamente il flusso.

2.4 Valvole attuate

Metodo di identificazione:

● Indicatori di posizione: le valvole attuate sono controllate tramite una fonte di alimentazione esterna, come energia elettrica, pneumatica o idraulica. Queste valvole sono spesso dotate di indicatori di posizione meccanici o elettronici che mostrano visivamente se la valvola è aperta o chiusa. Questi indicatori possono includere una lettura digitale, luci o bandiere meccaniche.

● Feedback del sistema di controllo: i sistemi automatizzati, come quelli che utilizzano PLC (controllori logici programmabili) o SCADA (controllo di supervisione e acquisizione dati), forniscono feedback in tempo reale sulla posizione delle valvole attuate. Questi sistemi sono particolarmente utili in settori come quello del petrolio e del gas, dove le valvole sono spesso controllate e monitorate a distanza.

Suggerimenti: per le valvole attuate o automatizzate, spesso è meglio fare affidamento sul feedback del sistema e sugli indicatori digitali piuttosto che sui controlli manuali. Ciò garantisce precisione, soprattutto in sistemi complessi in cui la movimentazione manuale potrebbe essere poco pratica.

2.5 Valvole di ritegno e valvole di riduzione della pressione

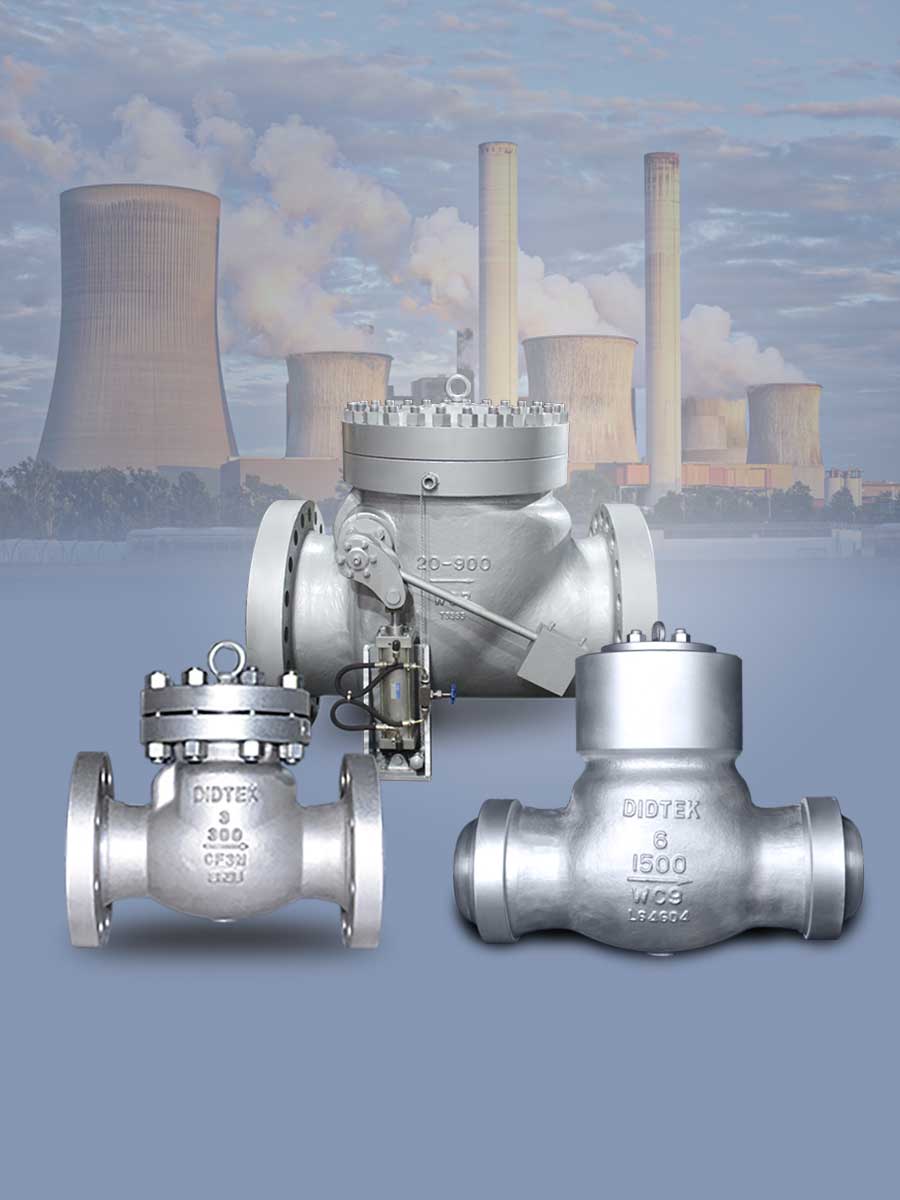

Valvole di ritegno : le valvole di ritegno sono uniche perché non richiedono l'operazione manuale per l'apertura o la chiusura. Sono controllati automaticamente dal flusso del fluido. Quando il fluido scorre nella direzione corretta, la valvola è aperta. Se il fluido tenta di fluire nella direzione opposta, la valvola si chiude, impedendo il riflusso. Queste valvole sono tipicamente dotate di frecce direzionali per indicare la corretta direzione di installazione.

Valvole di riduzione della pressione: per verificare la funzionalità di una valvola di riduzione della pressione, utilizzare un manometro per misurare la pressione prima e dopo la valvola. Se la pressione a valle corrisponde al valore previsto, è probabile che la valvola sia aperta e funzioni correttamente. Se la pressione è superiore al previsto, la valvola potrebbe non funzionare correttamente o essere chiusa.

3. Metodi comuni per determinare lo stato della valvola

3.1 Ispezione visiva

Posizione della maniglia: il metodo più semplice per determinare se una valvola è aperta o chiusa è ispezionare la posizione della maniglia. Se la maniglia è parallela al tubo, la valvola è aperta. Se è perpendicolare al tubo, la valvola è chiusa.

Contrassegni della direzione del flusso: molte valvole sono dotate di frecce direzionali o etichette che indicano la direzione corretta del flusso. Questo può essere un utile segnale visivo, soprattutto per le valvole che non seguono il tipico orientamento della maniglia di apertura/chiusura (ad esempio, valvole di ritegno).

Suggerimenti: prima di tentare di manipolare una valvola, ispezionare visivamente la sua maniglia e cercare eventuali indicatori o segni direzionali. Questo rapido controllo visivo può far risparmiare tempo ed evitare regolazioni non necessarie.

3.2 Conferma manuale

Girare il volantino: Per le valvole manuali, girare il volantino o la maniglia è un modo efficace per confermarne lo stato. Se la valvola gira dolcemente in senso antiorario e non c'è resistenza, è probabile che sia aperta. Se resiste alla rotazione o diventa rigido, la valvola potrebbe essere chiusa.

Controllo manuale per steli non ascendenti: per le valvole con steli non ascendenti (come alcune valvole a saracinesca e a globo), controllare manualmente la resistenza. Ruotare il volantino fino al limite e assicurarsi che si fermi nella posizione completamente aperta o completamente chiusa prevista.

3.3 Feedback di flusso o pressione

Osservazione del flusso: nei sistemi in funzione, è possibile verificare il flusso costante per determinare se una valvola è aperta. Una mancanza di flusso o un improvviso calo della portata indica generalmente che la valvola è chiusa.

Test di pressione: per una diagnostica più accurata, il test di pressione può confermare lo stato della valvola. Utilizzare manometri per monitorare la pressione a monte e a valle. Una valvola chiusa spesso provoca un accumulo di pressione sul lato a monte, mentre una valvola aperta manterrà livelli di pressione più costanti.

4. Conclusione

Valutando le posizioni delle maniglie delle valvole, utilizzando il feedback di flusso e pressione e comprendendo gli indicatori specifici delle valvole, è possibile determinare in modo efficace lo stato di vari tipi di valvole. I controlli regolari e la corretta identificazione delle posizioni delle valvole contribuiscono a garantire la sicurezza e l'efficienza dei sistemi di fluidi, prevenendo perdite, problemi di pressione o danni alle apparecchiature. Controllare sempre lo stato della valvola prima di eseguire qualsiasi manutenzione o regolazione per garantire operazioni sicure e precise. Per soluzioni di valvole affidabili, [[Didtek Valve Group Co., Ltd.]] offre valvole di alta qualità progettate per garantire efficienza e sicurezza in vari settori.

Domande frequenti

D: Come posso sapere se una valvola è aperta o chiusa?

R: Per determinare se una valvola è aperta o chiusa, controllare la posizione della maniglia. Se la maniglia è parallela al tubo, la valvola è aperta. Se è perpendicolare, la valvola è chiusa. Questo metodo funziona per la maggior parte dei tipi di valvole, comprese le valvole a sfera e a farfalla.

D: Perché è importante verificare lo stato di una valvola?

R: Il controllo dello stato di una valvola garantisce il corretto flusso dei fluidi e previene perdite, problemi di pressione o danni al sistema. È essenziale per mantenere la sicurezza e l'efficienza in qualsiasi sistema di controllo dei fluidi.

D: Come controllo la posizione di una valvola a saracinesca?

R: Per le valvole a saracinesca, girare il volantino. Ruotarlo in senso orario per chiudere e in senso antiorario per aprire. Controllare la resistenza per confermare se la valvola è completamente aperta o chiusa.

D: Cosa devo fare se la maniglia della valvola è bloccata?

R: Se la maniglia della valvola è bloccata, evitare di forzarla. Prova a lubrificare la maniglia o a ispezionare manualmente la valvola. Se ancora non si muove, contatta un professionista per ricevere assistenza.

D: In che modo le valvole automatizzate mostrano il loro stato?

R: Le valvole automatizzate in genere utilizzano indicatori elettronici o meccanici per mostrare se sono aperte o chiuse. Questi indicatori sono integrati in sistemi di controllo come PLC o SCADA per il monitoraggio dello stato in tempo reale.
