1. Introduzione
Sapevi che un piccolo componente come una valvola di ritegno può prevenire gravi guasti al sistema? Questi dispositivi apparentemente semplici sono fondamentali per il controllo dei fluidi in numerosi settori.
In questo articolo esploreremo i vari tipi di valvole di ritegno e le loro applicazioni. Imparerai come selezionare la valvola di ritegno giusta per il tuo sistema per prevenire il riflusso, proteggere le apparecchiature e mantenere l'efficienza.
2. Come funzionano le valvole di ritegno
2.1 Cos'è una valvola di ritegno?
Una valvola di ritegno è una valvola unidirezionale che consente al fluido di fluire in una direzione impedendo automaticamente il flusso inverso. La funzione principale di una valvola di ritegno è proteggere i sistemi dal riflusso, che può causare contaminazione, danni alle apparecchiature o guasti al processo.
I componenti chiave di una valvola di ritegno includono:
● Corpo valvola: l'involucro esterno che contiene tutti gli altri componenti.
● Sede: la superficie su cui poggia l'elemento di tenuta quando la valvola è chiusa.
● Disco (o elemento di tenuta): la parte che si muove per aprire o chiudere la valvola.
Questi componenti lavorano insieme per garantire che quando il fluido scorre nella direzione prevista, la valvola si apra per consentire il passaggio. Quando il flusso si inverte, la valvola si chiude per arrestare il riflusso.
2.2 Come funzionano le valvole di ritegno?
Le valvole di ritegno funzionano in base al principio della differenza di pressione. Quando il fluido scorre in avanti, la pressione forza la valvola ad aprirsi, consentendo il passaggio del fluido. Se il flusso si interrompe o si inverte, la contropressione provoca la chiusura della valvola, impedendo il flusso inverso.
Esistono diversi meccanismi per chiudere la valvola, tra cui:
● Gravità: nelle valvole di ritegno azionate per gravità, come la valvola di ritegno a battente, la gravità riporta il disco in posizione per chiudere la valvola quando il flusso si interrompe.
● Molla: le valvole di ritegno a molla utilizzano una molla per aiutare a chiudere la valvola quando la direzione del flusso si inverte, consentendo tempi di risposta più rapidi.
Ciascun tipo di valvola di ritegno si basa su questi principi in modi leggermente diversi, rendendoli adatti ad applicazioni specifiche.

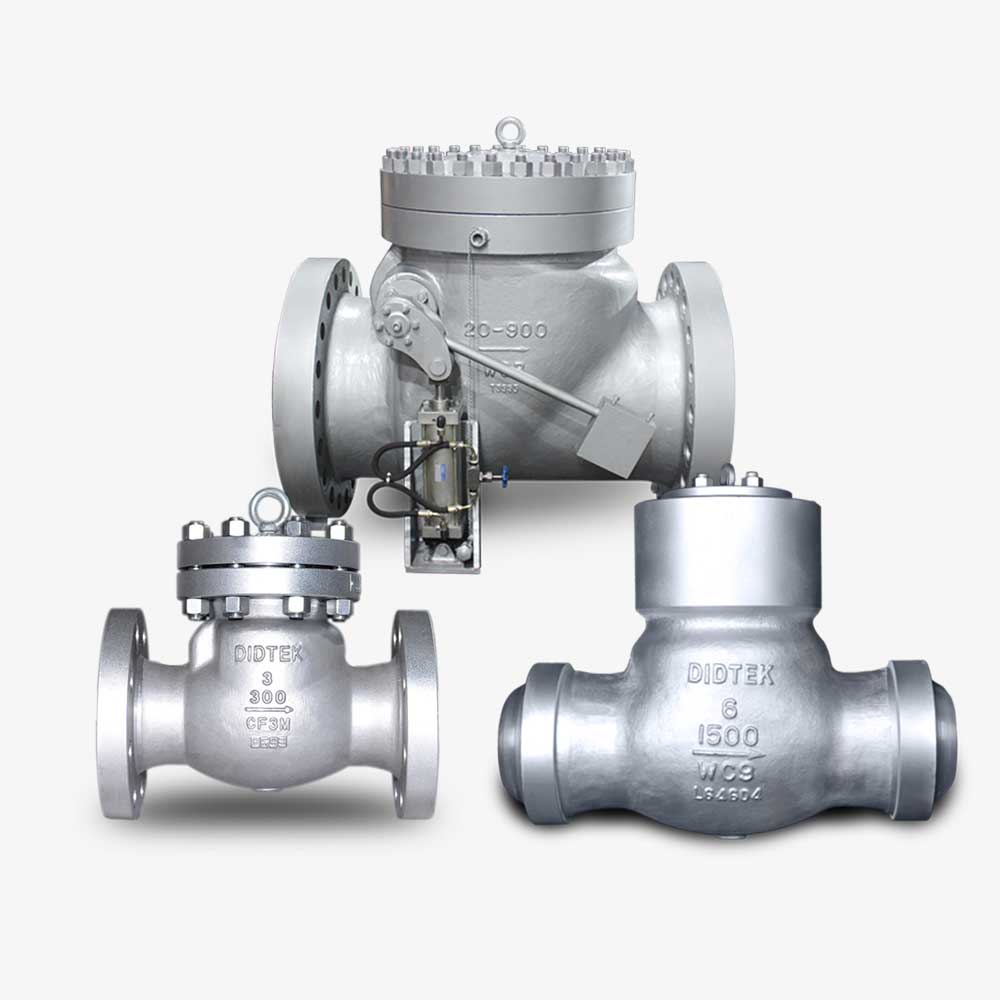

3. Tipi comuni di valvole di ritegno

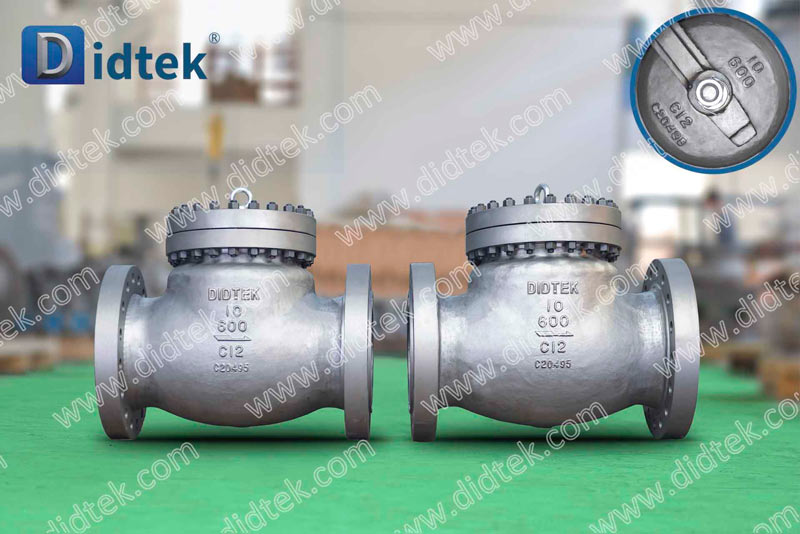

3.1 Valvola di ritegno a battente
Design e funzione: la valvola di ritegno a battente utilizza un disco incernierato che si apre quando il fluido scorre nella direzione in avanti. Si basa sulla gravità o sulla contropressione per riportare il disco nella sua sede quando il flusso si inverte. Questo design consente una resistenza minima al flusso.
Vantaggi:
● Fornisce una caduta di pressione ridotta, consentendo ai fluidi di fluire più liberamente con una perdita di energia minima.
● Funzionamento semplice grazie al meccanismo intuitivo del disco incernierato.
Applicazioni:
● Sistemi di trattamento dell'acqua: comunemente utilizzati per regolare il flusso dei fluidi negli impianti di trattamento delle acque municipali e industriali, prevenendo il riflusso dell'acqua trattata.
● Condotte di grandi dimensioni: particolarmente utili nelle condotte in cui il flusso è stabile e costante, come quelle che si trovano nei sistemi di drenaggio e nelle linee fognarie.
● Sistemi di fognatura e irrigazione: ideali per grandi infrastrutture che gestiscono portate costanti.
Suggerimento: le valvole di ritegno a battente funzionano meglio nei sistemi di tubazioni orizzontali in cui la gravità favorisce il funzionamento della valvola.
3.2 Valvola di ritegno a sfera
Design e funzione: le valvole di ritegno a sfera utilizzano una sfera sferica all'interno del corpo valvola. Quando il fluido scorre in avanti, la sfera viene sollevata dalla sua sede, consentendo il passaggio del fluido. Quando il flusso si inverte, la sfera viene spinta indietro nella sede, creando una tenuta che impedisce il riflusso.
Vantaggi:
● Manutenzione ridotta: il design semplice senza parti mobili tranne la sfera lo rende meno soggetto a usura.
● Durata: la sfera è resistente alla corrosione, garantendo prestazioni di lunga durata, anche in ambienti difficili.
Applicazioni:
● Sistemi di pompa: comunemente presenti nelle applicazioni con pompe di raccolta dove impedisce il riflusso nella pompa.
● Trattamento delle acque reflue: le valvole di ritegno a sfera gestiscono efficacemente liquami o liquami con solidi sospesi.
● Lavorazione chimica: ideale per sistemi che richiedono una valvola semplice ma efficace per prevenire la contaminazione dovuta al riflusso.
Suggerimento: le valvole di ritegno a sfera sono ideali per i sistemi che gestiscono fluidi sporchi o carichi di particolato, dove altri tipi di valvole potrebbero intasarsi o guastarsi.
3.3 Valvola di ritegno sollevamento
Design e funzione: una valvola di ritegno a sollevamento funziona sollevando un disco o un pistone verticalmente quando il fluido scorre nella direzione prevista. Il disco o il pistone ritorna nella sede quando il flusso si interrompe o si inverte, sigillando la valvola per impedire il riflusso. Queste valvole sono spesso utilizzate in ambienti ad alta pressione.
Vantaggi:
● Tenuta affidabile nei sistemi ad alta pressione, che li rende adatti per applicazioni pesanti.
● Versatilità: possono essere utilizzati sia in tubazioni verticali che orizzontali, sebbene siano più comunemente installati in sistemi verticali.
Applicazioni:
● Sistemi a vapore: comuni nelle linee dell'acqua di alimentazione delle caldaie per impedire il flusso inverso e proteggere le apparecchiature.
● Condotte per petrolio e gas: utilizzate nell'industria del petrolio e del gas per prevenire danni a compressori e pompe dovuti al riflusso.
● Linee di processo industriale: particolarmente utili negli impianti di lavorazione chimica dove sono comuni condizioni di alta pressione.
Suggerimento: quando si utilizzano valvole di ritegno in installazioni verticali, assicurarsi che la pressione sia sufficiente per sollevare correttamente il disco e mantenere una tenuta efficace.
3.4 Valvola di ritegno a membrana
Design e funzione: le valvole di ritegno a membrana utilizzano un diaframma flessibile che si flette e si apre quando il fluido scorre nella direzione prevista. In caso di flusso inverso, il diaframma ritorna nella sua posizione originale, sigillando la valvola e impedendo il riflusso. Queste valvole sono ideali per applicazioni che richiedono condizioni igieniche.
Vantaggi:
● Funzionamento silenzioso: le valvole a membrana funzionano senza il clangore o il battito spesso associato ad altri tipi di valvole di ritegno.
● Tenuta ermetica: particolarmente vantaggiosa nei sistemi in cui le perdite non possono essere tollerate, come nell'industria alimentare o farmaceutica.
Applicazioni:
● Lavorazione farmaceutica: ideale per prevenire la contaminazione in sistemi puliti.
● Alimenti e bevande: garantisce il flusso sanitario dei liquidi nei sistemi di lavorazione per alimenti.
● Sistemi di dosaggio chimico: utilizzati nel trasporto chimico a bassa pressione dove è necessario evitare rigorosamente la contaminazione.
Suggerimento: le valvole di ritegno a membrana sono estremamente efficaci nel mantenere l'igiene e prevenire la contaminazione incrociata in settori sensibili come la lavorazione alimentare.
3.5 Valvola di ritegno a doppia piastra
Design e funzione: la valvola di ritegno a doppia piastra è dotata di due piastre caricate a molla che si aprono rapidamente quando il fluido scorre in avanti e si chiudono quando il flusso si inverte. Questo design della valvola consente una chiusura rapida e un colpo d'ariete ridotto, che può danneggiare tubi e apparecchiature.
Vantaggi:
● Design compatto, che lo rende ideale per installazioni con vincoli di spazio.
● Il meccanismo di chiusura rapida riduce il rischio di colpi d'ariete, che possono causare costosi danni ai sistemi di tubazioni.
Applicazioni:
● Sistemi HVAC: aiuta a mantenere l'efficienza dei sistemi di riscaldamento e raffreddamento prevenendo il riflusso e riducendo il colpo d'ariete.
● Raffinerie e impianti industriali: utilizzati in ambienti in cui sono comuni portate elevate e lo spazio è limitato.
● Produzione di energia: essenziale per la gestione del riflusso nelle centrali elettriche per proteggere le turbine e altre apparecchiature sensibili.
Suggerimento: le valvole di ritegno a doppia piastra sono eccellenti nelle applicazioni che richiedono una chiusura rapida e affidabile, in particolare nei sistemi ad alto flusso.
3.6 Valvola di ritegno silenziosa
Design e funzione: le valvole di ritegno silenziose sono progettate per ridurre il rumore generato dal flusso del fluido. Sono dotati di dispositivi di ammortizzazione interni che attutiscono l'impatto del disco di chiusura, prevenendo i colpi d'ariete e riducendo il rumore.
Vantaggi:
● Riduzione del rumore: queste valvole sono progettate specificatamente per prevenire i forti colpi associati alle tradizionali valvole di ritegno.
● Previene i picchi di pressione: riducendo al minimo i colpi d'ariete, proteggono le apparecchiature sensibili dai picchi di pressione.
Applicazioni:
● Ambienti sensibili al rumore: utilizzati in luoghi in cui è fondamentale ridurre al minimo il rumore operativo, come negli ospedali o negli uffici.
● Fornitura idrica municipale: garantisce il funzionamento sicuro e silenzioso dei sistemi di prevenzione del riflusso nei sistemi di distribuzione idrica municipale.
Suggerimento: le valvole di ritegno silenziose sono perfette per le installazioni in cui il controllo del rumore è una priorità e dove il colpo d'ariete potrebbe danneggiare il sistema.
Tabella comparativa delle valvole di ritegno
Tipo di valvola | Caratteristiche del progetto | Vantaggi | Applicazioni | Limitazioni |
Valvola di ritegno a battente | Disco incernierato che si apre e si chiude. | Caduta di pressione ridotta, design semplice. | Trattamento acque, sistemi di drenaggio, grandi condotte. | Non ideale per flussi ad alta velocità. |
Valvola di ritegno a sfera | La sfera sferica si muove per bloccare o consentire il flusso. | Manutenzione ridotta, durevole. | Scarico di pompe, sistemi di acque reflue, trattamenti chimici. | Può causare perdite di carico maggiori. |
Sollevare la valvola di ritegno | Movimento verticale del disco o del pistone. | Sigillatura affidabile nei sistemi ad alta pressione. | Sistemi a vapore, lavorazioni chimiche, oleodotti e gasdotti. | Richiede un corretto allineamento. |
Valvola di ritegno a membrana | Membrana flessibile che risponde alla pressione del fluido. | Funzionamento silenzioso, tenuta ermetica. | Settore farmaceutico, alimentare, chimico a bassa pressione. | Non adatto per sistemi ad alta pressione. |
Valvola di ritegno a doppia piastra | Due piastre caricate a molla che si chiudono a scatto. | Design compatto, riduce il colpo d'ariete. | Sistemi HVAC, raffinerie, condotte industriali. | Più costoso e richiede una manutenzione periodica. |
Valvola di ritegno silenziosa | Utilizza dispositivi di ammortizzazione per ridurre il colpo d'ariete. | Riduzione del rumore, previene i picchi di pressione. | Ambienti sensibili al rumore, sistemi idrici comunali. | Può essere complesso da installare. |
4. Come scegliere la valvola di ritegno giusta
4.1 Criteri chiave di selezione
Quando si seleziona la valvola di ritegno giusta, considerare i seguenti criteri:
● Tipo di fluido: il tipo di fluido (liquido, gas, impasto liquido) può influire sulla scelta della valvola. Ad esempio, i sistemi per liquami richiedono valvole di ritegno a sfera a causa della loro capacità di gestire particelle solide.
● Requisiti di portata e pressione: diversi tipi di valvole offrono prestazioni migliori in specifiche condizioni di pressione e portata. Ad esempio, le valvole di ritegno a sollevamento sono ideali per i sistemi ad alta pressione, mentre le valvole di ritegno a battente sono più adatte per ambienti a basso flusso.
● Compatibilità dei materiali: il materiale della valvola (ad esempio acciaio inossidabile, ottone, PVC) deve essere compatibile con il fluido per prevenire la corrosione o il degrado. Per i prodotti chimici aggressivi, l’acciaio inossidabile è spesso la scelta migliore.
4.2 Selezione basata su applicazioni specifiche
● Sistemi ad alta pressione: per i sistemi che funzionano ad alta pressione, come caldaie a vapore o oleodotti, le valvole di ritegno a pistone e di sollevamento sono l'opzione migliore.
● Applicazioni sanitarie: in settori quali quello alimentare e farmaceutico, le valvole di ritegno a membrana sono essenziali per garantire un flusso di fluido pulito e privo di contaminanti.
● Sistemi con vincoli di spazio: per installazioni in cui lo spazio è limitato, le valvole di ritegno wafer forniscono una soluzione compatta senza compromettere la funzionalità.
5. Manutenzione e considerazioni sulle valvole di ritegno
5.1 Problemi comuni
● Colpo d'ariete: un aumento di pressione causato dalla chiusura improvvisa di una valvola. Il colpo d'ariete può danneggiare tubi e apparecchiature. Per ridurre al minimo questo problema, utilizzare valvole di ritegno silenziose o valvole con meccanismi di ammortizzazione incorporati.
● Flusso inverso: se una valvola di ritegno non si chiude correttamente, può verificarsi un flusso inverso, causando danni alle pompe e ad altre apparecchiature. Ispezioni regolari e sostituzioni tempestive possono impedire ciò.
● Guasto della valvola: nel tempo, le valvole potrebbero guastarsi a causa dell'usura, in particolare nei sistemi con funzionamento ad alta frequenza. È fondamentale selezionare valvole di ritegno durevoli e sostituirle secondo necessità.
5.2 Consigli per la manutenzione
● Ispezioni regolari: controllare periodicamente che la valvola non presenti segni di usura, corrosione o danni. Una semplice ispezione può prevenire guasti al sistema.
● Pulizia: per le valvole esposte a contaminanti o solidi, come le valvole di ritegno a sfera, la pulizia è essenziale per garantire un funzionamento regolare.
● Sostituzione: quando compaiono segni di danneggiamento o di riduzione delle prestazioni, sostituire tempestivamente la valvola per evitare costose riparazioni.
6. Conclusione
La scelta della valvola di ritegno giusta è fondamentale per garantire la sicurezza, l'efficienza e la protezione delle apparecchiature del sistema. La scelta corretta della valvola previene il riflusso, riduce al minimo l'usura e garantisce un funzionamento affidabile del sistema. La manutenzione regolare è altrettanto importante per garantire prestazioni a lungo termine. Per valvole di ritegno di alta qualità, Didtek Valve Group Co., Ltd. fornisce soluzioni affidabili che migliorano l’efficienza e proteggono i sistemi. I loro prodotti sono progettati per soddisfare diverse esigenze industriali, offrendo prestazioni e durata eccellenti.
Domande frequenti
D: Cos'è una valvola di ritegno e come funziona?
R: Una valvola di ritegno è una valvola unidirezionale che consente al fluido di fluire in una direzione prevenendo il riflusso. Funziona utilizzando la pressione per aprire la valvola nella direzione in avanti e chiuderla quando il flusso si inverte.
D: Perché è importante selezionare la valvola di ritegno giusta?
R: Scegliere la valvola di ritegno giusta è essenziale per l'efficienza del sistema, prevenendo il riflusso e proteggendo l'apparecchiatura dai danni causati dal flusso inverso del fluido.
D: Quali sono i diversi tipi di valvole di ritegno?
R: I tipi comuni includono valvole di ritegno a battente, valvole di ritegno a sfera, valvole di ritegno di sollevamento, valvole di ritegno a membrana, valvole di ritegno a doppia piastra e valvole di ritegno silenziose. Ciascuno è adatto per diverse applicazioni.
D: Come scelgo la valvola di ritegno giusta per il mio sistema?
R: Considera fattori quali il tipo di fluido, la portata, i requisiti di pressione e la compatibilità dei materiali per selezionare la valvola di ritegno appropriata per il tuo sistema.
D: Quali sono i vantaggi di una valvola di ritegno silenziosa?
R: Le valvole di ritegno silenziose riducono il rumore e prevengono i colpi d'ariete, rendendole ideali per ambienti sensibili al rumore come i sistemi idrici comunali.
D: Con quale frequenza è necessario effettuare la manutenzione delle valvole di ritegno?
R: Si consiglia una manutenzione regolare per verificare l'usura, pulire i componenti e garantire che la valvola funzioni correttamente, in particolare nei sistemi di utilizzo ad alta frequenza.
