Controllare la pressione di apertura della valvola, la direzione del flusso e la caduta di pressione

Un oleodotto petrolchimico appena messo in funzione trema violentemente. Una pompa centrifuga ad alta capacità si guasta in modo catastrofico. Demoliamo il sistema per indagare. La causa principale è raramente un grave difetto strutturale. Più spesso, il colpevole è un componente apparentemente semplice: una valvola direzionale di dimensioni errate. Le valvole di ritegno fungono da cancelli meccanici unidirezionali critici. Consentono al liquido o al gas di fluire in un"unica direzione. Bloccano decisamente qualsiasi flusso inverso. Questa funzione di base sembra semplice. Tuttavia, i meccanismi interni che governano questi dispositivi sono eccezionalmente complessi.

Comprendere questi specifici parametri ingegneristici non è semplicemente un esercizio accademico. È assolutamente fondamentale per mantenere l"efficienza del sistema, proteggere le costose apparecchiature a monte e garantire la sicurezza della struttura. Questa guida demistifica specifiche tecniche complesse. I progettisti di tubazioni e i professionisti della manutenzione possono utilizzare questa suddivisione dei principali parametri fluidodinamici per prendere decisioni di acquisto informate e basate sull"evidenza.

Punti chiave

• La pressione di cracking rappresenta la soglia minima assoluta a monte richiesta per smontare il meccanismo interno.
• L'orientamento direzionale è strettamente unidirezionale. L'installazione di un'unità al contrario ostruirà completamente la linea e causerà gravi danni meccanici.
• La perdita di pressione si riferisce alla degradazione quantificabile dell'energia cinetica. Ciò ha un impatto diretto sull’efficienza energetica del sistema.
• Calcoli matematici accurati e una conoscenza approfondita del coefficiente di flusso sono essenziali per prevenire vibrazioni delle valvole e colpi d'ariete.
• La selezione dell'architettura appropriata richiede il bilanciamento di questi parametri fondamentali in base a media specifici e variabili ambientali.

Cos"è la pressione di apertura della valvola di ritegno?

La pressione di cracking è l"esatta pressione minima a monte richiesta per rimuovere la sede del meccanismo di tenuta della valvola. Il componente interno potrebbe essere un disco metallico guidato, una sfera appesantita o una valvola a cerniera. Indipendentemente dal design, deve superare una serie di forze opposte. Queste forze intrinseche consistono tipicamente nella tensione interna della molla, nel peso fisico dell"elemento di chiusura e nell"eventuale contropressione a valle esistente che grava sulla guarnizione.

Immagina di aprire una pesante porta tagliafuoco caricata a molla contro un forte vento. L"esatta quantità di forza che devi applicare solo per spingere leggermente la porta fuori dal telaio è analoga a questa metrica. Una volta che il fluido a monte raggiunge questa soglia specifica, la valvola si apre. In questo preciso momento, una quantità rilevabile di flusso inizia a muoversi attraverso la tubazione.

Specificare la soglia di apertura corretta è un passo fondamentale nella progettazione di un sistema di tubazioni robusto. Se la pressione specificata è troppo elevata per il circuito, il fluido semplicemente non possiederà l"energia cinetica necessaria per forzare l"apertura della valvola. Di conseguenza, le pompe a monte sono costrette a lavorare troppo. Ciò porta a un consumo energetico eccessivo, a un surriscaldamento localizzato e ad un eventuale guasto della pompa dovuto all"effetto deadheading.

Al contrario, una soglia specificata troppo bassa rende la valvola eccessivamente sensibile e instabile. Potrebbe aprirsi prematuramente o svolazzare in modo irregolare in caso di lievi fluttuazioni di pressione. Una valvola con una resistenza meccanica insufficiente potrebbe non riuscire a chiudersi abbastanza rapidamente quando cessa il flusso in avanti. Questa risposta ritardata fallisce l’obiettivo primario: prevenire il riflusso. Gli ingegneri devono valutare la pressione operativa nominale dei loro circuiti. Ciò garantisce che il meccanismo si apra in modo affidabile durante il funzionamento standard mantenendo una tenuta stagna quando è inattivo.

Comprendere la direzione e la dinamica del flusso

Per definizione meccanica, questi dispositivi sono strettamente unidirezionali. La prevista della valvola di ritegno direzione del flusso determina l'unico percorso sicuro che il liquido, il gas o i liquami abrasivi possono intraprendere attraverso la rete di tubazioni. Il loro unico scopo è bloccare il movimento inverso. L'installazione di una di queste unità all'indietro funge da barriera impenetrabile e permanente al flusso previsto.

I produttori indicano chiaramente l"orientamento corretto sull"alloggiamento esterno per evitare errori critici di installazione. In genere vedrai una freccia prominente fusa direttamente nel corpo metallico o stampata su una targhetta delle specifiche affissa. Ignorare questo indicatore direzionale cruciale porta a gravi conseguenze. Se una massiccia pompa industriale si attiva contro una valvola installata all’indietro, il fluido non ha alcun posto dove espandersi. Lo scenario di deadhead risultante provoca picchi di pressione immediati ed estremi. Questi picchi possono rompere violentemente i giunti dei tubi, far saltare le guarnizioni della pompa e creare rischi per la sicurezza degli operatori nelle vicinanze.

Comprendere il comportamento interno del fluido è essenziale per ottimizzare le prestazioni complessive del sistema. Il processo dinamico inizia nel momento in cui viene superato il punto di rottura. La pressione a monte aumenta oltre questa soglia iniziale. Il meccanismo interno si solleva ulteriormente dal sedile, consentendo al volume del flusso di espandersi.

Una volta completamente aperto, la velocità del fluido che si muove attraverso il corpo è interamente responsabile del mantenimento in sospensione del disco interno o della valvola a cerniera. Questa velocità deve rimanere relativamente stabile per prestazioni ottimali. Se la velocità del fluido scende al di sotto di una soglia critica, l"energia cinetica non può più sostenere il meccanismo contro la molla o il peso gravitazionale. Automaticamente, la valvola inizierà a chiudersi prima che il flusso si inverta effettivamente. Questa azione di chiusura proattiva e assistita dalla gravità è una caratteristica di progettazione vitale. Riduce drasticamente al minimo le onde d"urto distruttive associate al colpo d"ariete.

Pressione di cracking e caduta di pressione: differenze chiave

Un frequente punto di confusione nell"ingegneria delle tubazioni è la distinzione tra la forza richiesta per aprire una valvola e l"energia persa mentre il fluido si muove attraverso di essa. Entrambi i parametri implicano misurazioni della pressione e influenzano fortemente il dimensionamento della pompa. Tuttavia, rappresentano fasi completamente diverse del movimento dei fluidi.

In termini tecnici, la caduta di pressione della valvola di ritegno è la differenza misurabile nella pressione di mandata tra la porta di ingresso e la porta di uscita mentre il fluido scorre attivamente. Anche quando una valvola è bloccata in posizione completamente aperta, la sua geometria interna agisce come una restrizione fisica all'interno della tubazione.

Liquido o gas percorrono i contorni interni dell"alloggiamento. Incontra inevitabilmente attrito contro le pareti metalliche. Inoltre, il fluido deve muoversi attorno al disco, alla molla o al gruppo cerniera. Ciò crea una turbolenza caotica. Questa combinazione di attrito interno, ostruzione fisica e correnti parassite turbolente provoca una perdita permanente di energia cinetica. Nel momento in cui il fluido esce dalla porta a valle, la sua pressione è notevolmente diminuita.

Per chiarire semplicemente la distinzione: la pressione di cracking è l"energia richiesta per avviare il flusso. La caduta di pressione è l"energia persa durante il flusso. I progettisti del sistema devono tenere conto di entrambi i parametri per garantire la fattibilità complessiva. Una pompa deve essere dimensionata non solo per superare la soglia di apertura iniziale ma anche per generare una forza continua sufficiente a superare il successivo degrado energetico.

Recentemente, le industrie globali si sono spostate verso mandati di efficienza energetica più rigorosi. I quadri normativi richiedono ora una rigorosa ottimizzazione dei sistemi di gestione dei fluidi. Ridurre al minimo la perdita di pressione non è più solo una preferenza meccanica. È una rigorosa necessità economica. Recenti analisi ingegneristiche evidenziano che l’ottimizzazione della dinamica dei fluidi per ridurre le perdite di carico non necessarie può ridurre il consumo energetico della pompa fino al 15% annuo. Di conseguenza, gli operatori di impianti lungimiranti si stanno rapidamente allontanando dalle valvole generiche sovradimensionate a favore di soluzioni progettate con precisione su misura per una resistenza interna minima.

Nozioni di base sul calcolo della pressione di cracking e del coefficiente di flusso

Affidarsi a congetture per il dimensionamento delle valvole porta inevitabilmente all’instabilità operativa. Il calcolo accurato della pressione di cracking è un processo obbligatorio per i circuiti dei fluidi personalizzati. Ciò è particolarmente vero nei tubi verticali dove la gravità influenza pesantemente il comportamento meccanico. La fisica fondamentale si basa sull'analisi della relazione tra forza e area superficiale.

Le variabili principali includono la forza verso il basso esercitata dalla molla interna, il peso fisico del disco di tenuta, l"area superficiale esposta al fluido a monte e l"eventuale contropressione statica appoggiata sulla parte superiore della tenuta. In un"installazione verticale, il peso della colonna di fluido sopra la valvola deve essere aggiunto alla forza di chiusura. I produttori forniscono specifiche di base per le installazioni orizzontali. Gli ingegneri devono adattare matematicamente queste cifre per tenere conto delle variabili gravitazionali e di contropressione specifiche della loro architettura unica di pipeline.

Per prevedere con precisione la perdita di pressione durante il funzionamento continuo, gli ingegneri si affidano al coefficiente di flusso. Per definizione industriale, questo coefficiente rappresenta il volume d"acqua che scorre attraverso una valvola specifica provocando esattamente un calo di pressione di 1 psi.

Un valore del coefficiente più elevato indica una valvola altamente efficiente e meno restrittiva che consente un volume maggiore con una penalità energetica minima. Acquirenti e progettisti di sistemi possono utilizzare i grafici forniti dal produttore per prevedere matematicamente l"esatto degrado energetico per i loro fluidi specifici e le portate richieste. Il confronto incrociato di questo calo calcolato con la curva delle prestazioni della pompa consente agli ingegneri di verificare che il sistema funzionerà correttamente senza soccombere a un"eccessiva perdita di energia.

In che modo i diversi design delle valvole influiscono sulla pressione e sul flusso

La geometria interna di una valvola determina fortemente sia la sua resistenza all"apertura che l"efficienza del flusso continuo. Scegliere l"architettura corretta significa far corrispondere le caratteristiche fisiche alle esigenze specifiche, spesso severe, dell"applicazione industriale.

I modelli di controllo del sollevamento presentano una cavità interna molto simile alle tradizionali valvole a globo. Il fluido deve entrare nel corpo, compiere una brusca svolta verso l'alto per spingere un disco guidato fuori dalla sua sede, quindi effettuare un'altra svolta per uscire. Poiché il flusso della valvola di ritegno deve percorrere questo percorso altamente tortuoso, queste unità generalmente presentano una caduta di pressione molto più elevata rispetto ad altri modelli. Tuttavia, questo percorso restrittivo comporta un grande vantaggio. I prodotti di alta qualità, come quelli progettati da Didtek, forniscono una tenuta eccezionalmente affidabile e a tenuta stagna in ambienti ad alta pressione. Quando si ha a che fare con vapore pericoloso o gas tossici, gli ingegneri spesso specificano queste valvole, dando consapevolmente priorità all'integrità della tenuta rispetto all'efficienza del flusso grezzo.

Negli ambienti industriali estremi, la resistenza dei materiali è altrettanto critica quanto la dinamica dei fluidi. Le valvole di ritegno forgiate sono realizzate da solidi blocchi di acciaio sottoposti a un"enorme pressione termica e meccanica. Questo processo si traduce in una struttura molecolare densa e non porosa. Le valvole di ritegno forgiate Didtek, costruite secondo i rigorosi standard API 602, gestiscono fluidi altamente turbolenti e ad alta velocità senza soffrire di erosione interna o fatica meccanica. Il loro design resistente garantisce che la soglia di apertura rimanga costante per migliaia di cicli estenuanti.

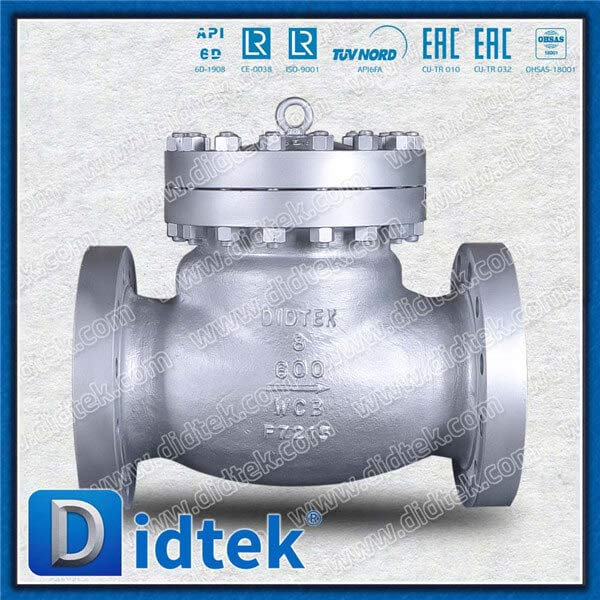

Per le applicazioni generiche sui liquidi in cui l"obiettivo principale è ridurre al minimo la perdita di energia, le valvole di ritegno a clapet standard sono la scelta ideale. Questi sono dotati di un disco incernierato che oscilla completamente fuori dal percorso del flusso. Ciò offre un passaggio rettilineo quasi senza ostacoli per il fluido. Le valvole di ritegno a battente in acciaio fuso Didtek utilizzano materiali WCB di prima qualità e sono conformi agli standard API 594, con conseguente caduta di pressione eccezionalmente bassa e prevenzione affidabile del riflusso.

Linee guida per il posizionamento dei circuiti per prestazioni ottimali

L"orientamento fisico della tubazione altera drasticamente le prestazioni di una valvola nel mondo reale. Nelle linee orizzontali la gravità ha un impatto neutro sull"apertura e chiusura del disco. Ciò consente alla molla interna o al meccanismo a cerniera di governare interamente la pressione di rottura.

Le installazioni verticali con flusso verso l"alto rappresentano una sfida diversa. La gravità tira costantemente il disco verso il basso. Ciò aumenta effettivamente la pressione di cracking richiesta, poiché il fluido deve sollevare fisicamente il peso dei componenti interni. Al contrario, installare una valvola di ritegno a battente standard in una linea verticale con flusso verso il basso è un errore ingegneristico catastrofico. La gravità manterrà la valvola aperta in modo permanente, rendendo le sue capacità di prevenzione del riflusso del tutto inutili.

La turbolenza è il nemico finale della longevità della valvola. Un"unità installata troppo vicino allo scarico della pompa, a un gomito affilato del tubo o a una valvola di controllo modulante ne risentirà. Il fluido turbolento e vorticoso farà sì che il disco interno svolazzi rapidamente contro la sua sede. Questo tintinnio continuo deteriora i perni delle cerniere e distrugge le superfici di seduta. Il guasto meccanico prematuro è inevitabile.

Come buona pratica ingegneristica standard, le valvole direzionali dovrebbero essere installate ad almeno 5-10 diametri di tubo lontano da qualsiasi fonte di turbolenza. Fornire questo tratto rettilineo di tubo consente al profilo caotico di velocità del fluido di stabilizzarsi in un flusso laminare e uniforme. Ciò garantisce che la valvola rimanga costantemente aperta e riduca al minimo l"usura non necessaria.

Criteri di selezione attuabili per applicazioni industriali

L"acquisto dell"hardware corretto richiede un"analisi olistica e obiettiva dell"intera rete di tubazioni. Gli acquirenti dovrebbero utilizzare una rigorosa lista di controllo di valutazione prima di finalizzare qualsiasi specifica.

Innanzitutto, identificare chiaramente i media. Il sistema trasporta un gas comprimibile, un liquido viscoso o un impasto altamente abrasivo? Ciò determina i materiali necessari per l"alloggiamento e le finiture. Successivamente, determinare l"esatta pressione di apertura richiesta per avviare il flusso senza sovraccaricare le pompe del sistema. Contemporaneamente, calcolare la caduta di pressione massima consentita per garantire che il fluido mantenga una velocità sufficiente a valle.

Per semplificare il processo di selezione, fare riferimento al seguente confronto tecnico:

Ignorare parametri come la pressione di cracking, l"orientamento direzionale e la caduta di pressione porta inevitabilmente a gravi inefficienze del sistema, vibrazioni distruttive delle valvole o eventi di riflusso catastrofici. L"analisi attenta dei parametri del sistema e l"esecuzione dei calcoli necessari proteggono la tua infrastruttura, riducono i costi energetici e garantiscono anni di funzionamento affidabile.

Domande frequenti

È possibile regolare la pressione di apertura della valvola di ritegno?

Dipende interamente dal design interno dell"unità. Alcune valvole di ritegno in linea caricate a molla sono dotate di meccanismi regolabili. Questi consentono agli operatori di comprimere o decomprimere fisicamente la molla interna, alterando così la pressione necessaria per aprirla. Le tradizionali valvole di ritegno a battente hanno una soglia di apertura fissa determinata dal peso fisico del disco e dalla forza di gravità immutabile.

Cosa succede se la direzione del flusso della valvola di ritegno viene invertita durante l"installazione?

L"installazione di una valvola direzionale all"indietro bloccherà completamente tutto il flusso del fluido in avanti. La pompa del sistema spingerà con forza il fluido contro una barriera chiusa e impenetrabile, provocando uno scenario di deadheading. Questo rapido accumulo di pressione causerà un grave surriscaldamento, una potenziale rottura dei giunti delle tubazioni e danni meccanici catastrofici alle guarnizioni interne e alle giranti della pompa.

La pressione di cracking è uguale alla contropressione?

No, sono forze opposte. La pressione di cracking è la quantità specifica di pressione a monte richiesta per aprire la valvola e avviare il flusso in avanti. La contropressione è la pressione a valle appoggiata sul lato di uscita della valvola, che forza attivamente la chiusura del disco interno per impedire il flusso inverso.

Come posso ridurre la caduta di pressione della valvola di ritegno nel mio sistema?

Per ridurre al minimo la perdita di energia, selezionare una valvola con un coefficiente di flusso più elevato. Dimensionare correttamente la valvola in modo che corrisponda al diametro del tubo è fondamentale per evitare strozzature. La scelta di un design con un percorso del flusso più diritto e meno ostruito, come una valvola di ritegno a battente a passaggio completo anziché una valvola di ritegno a sollevamento restrittivo, ridurrà significativamente l"attrito interno e la turbolenza.

In che modo la viscosità del fluido influisce sulla soglia di apertura?

I fluidi altamente viscosi richiedono più energia cinetica per avviare e mantenere il movimento. Mentre la pressione di apertura meccanica della valvola rimane costante, la pompa del sistema deve lavorare di più per superare sia la resistenza interna del fluido che la tensione della molla della valvola. Gli ingegneri devono tenere conto della viscosità nel calcolo della perdita di carico totale del sistema.

Può verificarsi un colpo d"ariete se la pressione di cracking è troppo bassa?

SÌ. Se la soglia è troppo bassa, il meccanismo interno non ha sufficiente resistenza per chiudersi rapidamente quando il flusso si interrompe. La chiusura ritardata consente un breve periodo di inversione del flusso. Quando la valvola alla fine si chiude contro questo slancio inverso, genera una grave onda d"urto idraulica nota come colpo d"ariete, che può danneggiare gravemente le infrastrutture delle tubazioni.
