Introduzione
Vi siete mai chiesti come il gas naturale liquefatto (GNL) venga trasportato e immagazzinato in modo sicuro a temperature ultra-basse? La risposta sta nelle valvole a sfera per GNL . Queste valvole specializzate sono fondamentali per la movimentazione del GNL, garantendo sicurezza ed efficienza. In questo post imparerai le caratteristiche e i materiali unici che rendono le valvole a sfera per GNL indispensabili per le applicazioni criogeniche.
Comprendere le valvole a sfera per GNL
Cosa sono le valvole a sfera per GNL?
Le valvole a sfera per GNL sono dispositivi di intercettazione specializzati progettati per la gestione del gas naturale liquefatto (GNL) a temperature estremamente basse, in genere comprese tra -162°C e -196°C. Queste valvole utilizzano una sfera sferica con un foro al centro per controllare il flusso. Quando la sfera viene ruotata di 90 gradi, consente o blocca il flusso di GNL attraverso la tubazione. Grazie al loro rapido funzionamento a quarto di giro, sono ideali per una chiusura rapida e una regolazione precisa del flusso.
In che modo le valvole a sfera per GNL differiscono dalle valvole a sfera standard
Mentre le valvole a sfera standard funzionano in modo efficace a temperature regolari, le valvole a sfera per GNL sono progettate espressamente per ambienti criogenici. Le loro differenze principali includono:
Selezione dei materiali: le valvole GNL utilizzano materiali come acciaio inossidabile, Inconel e PTFE che mantengono resistenza e flessibilità a temperature criogeniche. Le valvole standard possono utilizzare materiali che diventano fragili o perdono la capacità di tenuta quando sono freddi.
Caratteristiche di progettazione: le valvole GNL incorporano coperchi estesi, steli anti-esplosione e meccanismi di scarico della pressione nella cavità per prevenire congelamento, perdite o espulsione dello stelo a basse temperature e alte pressioni.
Superfici di tenuta: le guarnizioni sono realizzate in fluoroplastici come il PTFE, che mantengono la tenuta anche a -196°C. Le valvole standard spesso utilizzano gomma o altri materiali non adatti alle condizioni criogeniche.
Affidabilità operativa: sono costruiti per resistere alla contrazione termica, alle fluttuazioni di pressione e al rischio di infragilimento. Le valvole standard potrebbero non funzionare in modo affidabile in condizioni così estreme.
Sicurezza e conformità agli standard: le valvole GNL soddisfano rigorosi standard internazionali come API 607, ISO 21011 e BS 6364, garantendo sicurezza, tenuta e durata nelle applicazioni criogeniche. Le valvole standard potrebbero non aderire a questi standard specializzati.
In sintesi, le valvole a sfera per GNL sono progettate su misura per il servizio a temperatura ultrabassa, combinando materiali avanzati e innovazioni di progettazione per garantire sicurezza, affidabilità e funzionamento efficiente nei sistemi di trattamento, stoccaggio e trasporto del GNL. Le loro caratteristiche uniche li rendono componenti indispensabili nell'industria criogenica, dove il fallimento non è un'opzione.
| Caratteristica | Valvole a sfera GNL | Valvole a sfera standard |
| Selezione dei materiali | Acciaio inossidabile, Inconel, PTFE | I metalli comuni possono diventare fragili |
| Caratteristiche del progetto | Cappello allungato, stelo anti-esplosione | Progettazione standard |
| Superfici di sigillatura | Guarnizioni in fluoroplastica (PTFE) | Gomma, meno adatta alla criogenia |
| Affidabilità operativa | Progettato per temperature estreme | Potrebbe non funzionare in condizioni di freddo estremo |
| Conformità agli standard di sicurezza | API 607, ISO 21011, BS 6364 | Potrebbe non soddisfare gli standard criogenici |
Caratteristiche principali delle valvole a sfera per GNL

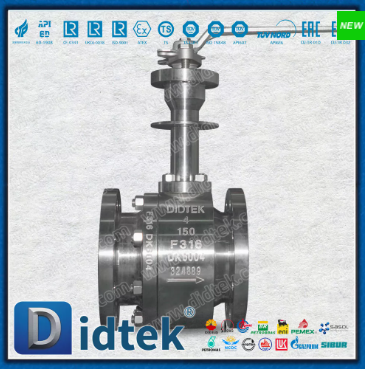

Design del cofano esteso
Le valvole a sfera per GNL sono dotate di un coperchio esteso, un elemento di progettazione cruciale per le applicazioni criogeniche. Questo gruppo stelo e coperchio più lungo allontana la baderna dai fluidi estremamente freddi, prevenendone il congelamento e garantendo un funzionamento regolare. Isolando l'area dell'imballaggio dal GNL a bassa temperatura, il cofano esteso riduce il rischio di perdite dallo stelo e di danni causati dalla contrazione termica. Aiuta inoltre a mantenere l'integrità delle superfici di tenuta nel tempo, anche in caso di rapidi sbalzi di temperatura durante i cicli di avvio o arresto.
Stelo anti-esplosione
La sicurezza è fondamentale nei sistemi GNL. La funzione anti-esplosione dello stelo migliora la sicurezza impedendo l'espulsione dello stelo in condizioni di alta pressione o di coppia eccessiva accidentale. Ciò si ottiene attraverso un design dello stelo trattenuto meccanicamente, spesso incorporando un dispositivo di bloccaggio o un meccanismo di ritenzione secondario. Lo stelo anti-esplosione garantisce che, anche in caso di picchi di pressione interna o incidenti operativi, lo stelo rimanga saldamente fissato, riducendo il rischio di incidenti e preservando l'integrità del sistema.
Scarico automatico della pressione
Le valvole a sfera per GNL criogenico sono dotate di un meccanismo automatico di scarico della pressione. Questa funzione fornisce un buffer di sicurezza scaricando la pressione in eccesso che potrebbe accumularsi all'interno della cavità della valvola durante il riscaldamento o le fluttuazioni del sistema. Impedisce la sovrapressurizzazione, che altrimenti potrebbe danneggiare la valvola o causare perdite. Il sistema di scarico funziona automaticamente, spesso attraverso un design di scarico automatico della pressione nella cavità o valvole limitatrici di pressione integrate, garantendo un funzionamento sicuro senza intervento manuale.
Superfici di tenuta in fluoroplastica
Le prestazioni di tenuta sono vitali a temperature estremamente basse. Le valvole a sfera per GNL utilizzano materiali fluoroplastici, come il PTFE (politetrafluoroetilene), per sigillare le superfici. Questi materiali mantengono un'eccellente flessibilità e un basso attrito anche a -196°C, garantendo una chiusura a prova di bolle. Le guarnizioni fluoroplastiche resistono allo scorrimento a freddo, alle fessurazioni o all'infragilimento, che sono problemi comuni con le guarnizioni in gomma o elastomero a temperature criogeniche. Ciò si traduce in una tenuta affidabile e di lunga durata che previene le perdite di GNL, protegge l’ambiente e migliora la sicurezza operativa.
Materiali utilizzati nelle valvole a sfera per GNL
Le valvole a sfera per GNL devono funzionare in modo affidabile a temperature ultra-basse, spesso vicine a -196°C. La scelta dei materiali giusti è fondamentale per prevenire la fragilità, mantenere la resistenza e garantire una tenuta ermetica in tali condizioni. Ecco i materiali primari utilizzati:
Acciaio inossidabile
L'acciaio inossidabile, in particolare i gradi come 304 e 316, è ampiamente utilizzato per i corpi delle valvole a sfera del GNL e i componenti interni. Offre un'eccellente resistenza alla corrosione e mantiene la tenacità anche a temperature criogeniche. La sua durabilità aiuta la valvola a resistere alle sollecitazioni meccaniche e ai cicli termici durante la lavorazione e lo stoccaggio del GNL.
Acciaio inossidabile 316 : preferito per il suo contenuto di nichel più elevato, che migliora la tenacità alle basse temperature.
Varianti a basso contenuto di carbonio : riducono la precipitazione di carburo durante la saldatura, migliorando la resistenza alla corrosione.
Leghe di Inconel e Monel
Le leghe a base di nichel come Inconel e Monel vengono utilizzate in parti critiche esposte a freddo e pressione estremi.
Inconel : noto per l'elevata robustezza e resistenza all'ossidazione, funziona bene in ambienti criogenici e ad alta pressione difficili.
Monel : offre un'eccellente resistenza alla corrosione, in particolare nelle applicazioni GNL di impianti marini o chimici.
Queste leghe resistono all'infragilimento e mantengono l'integrità strutturale, rendendole ideali per steli, sfere e sedi di valvole dove la durabilità è fondamentale.
PTFE e altri fluoroplastici
Le superfici di tenuta richiedono materiali che rimangano flessibili e mantengano una tenuta ermetica a temperature ultra-basse.
PTFE (politetrafluoroetilene) : offre basso attrito, inerzia chimica e flessibilità fino a -196°C. Previene le perdite sigillando ermeticamente l'interfaccia tra sfera e sede.
Fluoroplastiche modificate : varianti come PCTFE o PTFE rinforzato forniscono una maggiore resistenza all'usura e un flusso freddo inferiore, prolungando la durata della guarnizione.
L'utilizzo di questi fluoroplastici garantisce una chiusura a tenuta di bolle, prevenendo perdite di GNL e migliorando la sicurezza.
| Proprietà | del materiale | Uso comune nelle valvole a sfera per GNL |
| Acciaio inossidabile | Resistente alla corrosione, tenace alle basse temperature | Corpi valvola, componenti interni |
| Inconel | Elevata resistenza, resistente all'ossidazione | Steli, sfere, sedi valvole |
| Monel | Eccellente resistenza alla corrosione in ambienti difficili | Parti critiche nei sistemi GNL |
| PTFE (Politetrafluoroetilene) | Basso attrito, inerzia chimica, flessibile a basse temperature | Superfici di sigillatura |
| PCTFE | Maggiore resistenza all'usura, resistente al flusso freddo | Fluoroplastiche modificate per guarnizioni |
Vantaggi delle valvole a sfera per GNL nelle applicazioni criogeniche
Funzionamento affidabile a temperature ultra-basse
Le valvole a sfera per GNL sono appositamente progettate per funzionare in modo affidabile a temperature fino a -196°C. Il loro design e la selezione dei materiali garantiscono che mantengano robustezza e flessibilità nonostante il freddo estremo. Ad esempio, materiali come l'acciaio inossidabile 316L, l'Inconel e le guarnizioni in PTFE mantengono la loro integrità strutturale, prevenendo fragilità o fessurazioni. Questa affidabilità è fondamentale nei sistemi GNL, dove qualsiasi guasto può portare a perdite o rischi per la sicurezza. Il design esteso del coperchio aiuta a mantenere lo stelo e la baderna più caldi, riducendo il rischio di congelamento o di espulsione dello stelo. Queste caratteristiche consentono alle valvole a sfera per GNL di funzionare senza problemi durante le rapide fluttuazioni di temperatura, garantendo una chiusura continua e a prova di perdite.
Controllo efficiente del flusso
La regolazione del flusso è vitale nel trattamento e nel trasporto del GNL. Le valvole a sfera per GNL eccellono qui grazie al loro preciso funzionamento a un quarto di giro. Quando sono completamente aperti, forniscono un percorso del flusso diritto e senza restrizioni, riducendo al minimo le perdite di carico. Quando sono chiusi, sigillano ermeticamente, impedendo perdite. Il loro design consente il passaggio rapido dallo stato aperto a quello chiuso, il che è fondamentale durante gli arresti di emergenza o le regolazioni dei processi. L'interfaccia tra sfera e sede ad alta precisione, spesso realizzata con materiali fluoroplastici come il PTFE, garantisce una tenuta a prova di bolle anche a temperature criogeniche. Questa combinazione di design e materiali si traduce in un controllo del flusso altamente efficiente, riducendo il consumo energetico e ottimizzando le prestazioni del sistema.
Elevate prestazioni di tenuta
La tenuta è forse la caratteristica più critica delle valvole a sfera per GNL. A -196°C molti materiali diventano fragili e perdono la loro capacità di sigillare. Tuttavia, le valvole a sfera per GNL utilizzano guarnizioni fluoroplastiche che mantengono flessibilità e basso attrito a temperature criogeniche. Queste guarnizioni resistono al flusso freddo, alle crepe o all'infragilimento, garantendo una chiusura a tenuta di bolle. La funzione anti-esplosione dello stelo aggiunge sicurezza impedendo l'espulsione dello stelo in caso di alta pressione o coppia eccessiva accidentale. Inoltre, i meccanismi automatici di scarico della pressione prevengono la sovrapressurizzazione della cavità durante il riscaldamento, proteggendo la valvola e il sistema. Queste caratteristiche combinate garantiscono che le valvole a sfera per GNL forniscano elevate prestazioni di tenuta, salvaguardando l’ambiente e il personale da perdite e potenziali pericoli.
In sintesi, le valvole a sfera per GNL offrono affidabilità senza pari, controllo preciso del flusso e tenuta eccellente a temperature estremamente basse. Il loro design specializzato e i materiali di alta qualità li rendono indispensabili nei sistemi GNL criogenici, garantendo sicurezza, efficienza e durata a lungo termine.
Applicazioni delle valvole a sfera per GNL
Le valvole a sfera per GNL svolgono un ruolo fondamentale in vari settori in cui la gestione delle temperature ultra-basse è fondamentale. Il design e i materiali specializzati li rendono la scelta ideale negli ambienti criogenici più impegnativi. Ecco i principali ambiti di applicazione:
Impianti di lavorazione del GNL
Negli impianti di lavorazione del GNL, queste valvole a sfera controllano il flusso del gas naturale durante la transizione dallo stato gassoso a quello liquido. Gestiscono il freddo estremo durante la liquefazione, garantendo un funzionamento sicuro e affidabile. Ad esempio, le valvole regolano il flusso del gas di alimentazione nelle unità di liquefazione e isolano le sezioni durante la manutenzione o le emergenze. La loro tenuta ermetica previene le perdite, il che è fondamentale poiché i vapori di GNL sono altamente infiammabili. Il funzionamento rapido a un quarto di giro consente uno spegnimento rapido, migliorando la sicurezza dell'impianto.
Strutture di stoccaggio criogenico
I serbatoi di stoccaggio per GNL richiedono valvole che mantengano l'integrità a -162°C o a temperature inferiori. Le valvole a sfera per GNL gestiscono i processi di riempimento e svuotamento, controllando con precisione le portate. Aiutano anche a regolare la pressione del gas di ebollizione (BOG) all'interno dei serbatoi. Il design esteso del coperchio mantiene gli steli delle valvole caldi, prevenendone il congelamento e garantendo un funzionamento regolare durante gli sbalzi di temperatura. La durata di queste valvole riduce i tempi di inattività, fondamentali per le operazioni di stoccaggio continue.
Usi industriali e farmaceutici
Oltre al GNL, industrie come quella farmaceutica e alcuni settori manifatturieri utilizzano valvole a sfera per GNL nei sistemi criogenici. Supportano processi che coinvolgono gas o liquidi ultrafreddi, come la crioconservazione, la crioterapia e la distribuzione di gas sterile. In queste applicazioni, l'affidabilità della valvola e la tenuta stagna proteggono i prodotti sensibili e garantiscono la sicurezza. La loro capacità di resistere ai cicli termici e all'infragilimento li rende ideali per un controllo preciso del flusso in questi campi.
Personalizzazione e Innovazioni Tecnologiche
Impatto della personalizzazione sulle prestazioni
La personalizzazione gioca un ruolo cruciale nel migliorare le prestazioni delle valvole a sfera GNL per applicazioni a temperature ultra-basse. Personalizzando le caratteristiche chiave come dimensioni, selezione dei materiali, connessioni terminali, valori di pressione e disposizioni di tenuta, i produttori possono ottimizzare le valvole per esigenze di progetto specifiche. Ad esempio, la modifica del tipo di materiale, utilizzando le leghe Inconel o Monel, può migliorare la resistenza agli ambienti freddi e corrosivi estremi. Le connessioni terminali personalizzate, come quelle flangiate o saldate, garantiscono un'integrazione perfetta nelle tubazioni esistenti, riducendo i tempi di installazione e i potenziali punti di perdita.
Inoltre, le guarnizioni personalizzate realizzate in fluoroplastiche come PTFE o PCTFE possono fornire prestazioni di tenuta superiori a -196°C, prevenendo perdite di GNL e garantendo la sicurezza. La personalizzazione dei valori nominali di pressione garantisce che le valvole possano gestire le fluttuazioni della pressione del sistema, mantenendo l'affidabilità durante l'avvio, l'arresto o le condizioni di emergenza. Questo livello di personalizzazione non solo aumenta l'efficienza operativa ma prolunga anche la durata della valvola, riducendo i costi di manutenzione e i tempi di fermo.
Recenti progressi tecnologici nelle valvole a sfera per GNL
Le recenti innovazioni tecnologiche hanno migliorato significativamente l’affidabilità, la sicurezza e la funzionalità delle valvole a sfera per GNL in ambienti criogenici. I progressi nella metallurgia delle leghe, come lo sviluppo di acciai inossidabili resistenti alle basse temperature e leghe a base di nichel, consentono alle valvole di resistere al freddo estremo senza diventare fragili. Questi materiali mantengono la loro tenacità e resistenza a -196°C, garantendo una durata a lungo termine.
Anche la tecnologia di tenuta è avanzata. Le valvole moderne incorporano guarnizioni fluoroplastiche, come PTFE o PCTFE, che mantengono flessibilità e basso attrito anche a temperature criogeniche. Alcuni produttori hanno introdotto guarnizioni rinforzate e materiali resistenti al flusso freddo, prolungando la durata delle guarnizioni e prevenendo perdite.
La tecnologia dell’automazione ha fatto progressi sostanziali. Gli attuatori elettrici e pneumatici ora consentono il controllo remoto e la regolazione precisa delle posizioni delle valvole. Questi attuatori sono spesso dotati di sensori di posizione e sistemi di feedback, facilitando l'integrazione in sistemi di controllo automatizzati per il monitoraggio e il funzionamento in tempo reale.
Le innovazioni progettuali come i meccanismi di scarico automatico della pressione nella cavità hanno migliorato la sicurezza. Scaricano automaticamente la pressione in eccesso durante il riscaldamento o le fluttuazioni del sistema, prevenendo danni o incidenti. Inoltre, steli anti-esplosione e design ignifughi sono diventati standard per aumentare i margini di sicurezza.
I produttori stanno investendo anche in strumenti di diagnostica digitale e di manutenzione predittiva. I sensori incorporati nelle valvole possono monitorare parametri quali temperatura, pressione e integrità delle guarnizioni. L'analisi dei dati aiuta a prevedere i guasti prima che si verifichino, riducendo al minimo gli arresti non pianificati.
In conclusione, la combinazione di soluzioni personalizzate e progressi tecnologici all’avanguardia garantisce che le valvole a sfera per GNL possano soddisfare i severi requisiti delle applicazioni criogeniche. Queste innovazioni migliorano la sicurezza, l’affidabilità e l’efficienza, supportando la crescita continua e la sicurezza del settore del GNL.
Conclusione
Le valvole a sfera per GNL eccellono negli ambienti a temperatura estremamente bassa grazie ai materiali avanzati e alle caratteristiche di progettazione, garantendo sicurezza e affidabilità. Le tendenze future nella tecnologia delle valvole a sfera per GNL includono una migliore tenuta, automazione e diagnostica digitale. Queste innovazioni promettono di migliorare ulteriormente le prestazioni e la sicurezza nelle applicazioni criogeniche. Didtek offre valvole a sfera per GNL che incorporano questi progressi, fornendo un valore eccezionale in condizioni difficili.
Domande frequenti
D: Cosa rende le valvole a sfera per GNL adatte al servizio a temperature ultra-basse?
R: Le valvole a sfera per GNL sono progettate con materiali come acciaio inossidabile e PTFE che mantengono resistenza e flessibilità a temperature criogeniche, garantendo un funzionamento affidabile e una tenuta ermetica anche a -196°C.
D: In cosa differiscono le valvole a sfera per GNL dalle valvole a sfera standard?
R: Le valvole a sfera per GNL differiscono da quelle standard poiché utilizzano materiali specializzati, coperchi estesi e steli anti-esplosione per gestire freddo e pressione estremi, garantendo sicurezza e affidabilità in ambienti criogenici.
D: Perché le guarnizioni in fluoroplastica vengono utilizzate nelle valvole a sfera per GNL?
R: Le guarnizioni in fluoroplastica delle valvole a sfera per GNL mantengono la flessibilità e un basso attrito a temperature estremamente basse, garantendo una chiusura a tenuta di bolle e prevenendo perdite nelle applicazioni criogeniche.
D: Quali sono i vantaggi derivanti dall'utilizzo delle valvole a sfera per GNL nelle applicazioni criogeniche?
R: Le valvole a sfera per GNL offrono un funzionamento affidabile a temperature estremamente basse, un controllo efficiente del flusso e prestazioni di tenuta elevate, rendendole indispensabili nei sistemi di lavorazione e stoccaggio del GNL.
