Dispositivo di prevenzione del riflusso e valvola di ritegno: differenze chiave

Sapevi che il flusso d"acqua inverso causa guasti catastrofici al sistema? Confondere un disconnettore con una valvola direzionale standard è un azzardo. In qualità di ingegnere del controllo dei fluidi, vedo spesso che questo errore specifico porta a una grave contaminazione dell"acqua, a pesanti multe comunali e a danni irreparabili alle apparecchiature. In questa guida analizziamo le loro differenze fondamentali. Scoprirai esattamente come specificare il componente corretto per la tua rete di tubazioni.

Punti chiave

Prima di addentrarci nei dettagli meccanici, dobbiamo stabilire le regole fondamentali per la prevenzione del flusso inverso. Entrambi i dispositivi mantengono i fluidi in movimento in un"unica direzione. Tuttavia, la loro progettazione, applicazione e status legale rimangono molto diversi. Per chiarire queste distinzioni a colpo d"occhio, rivedere la tabella di confronto principale di seguito.

Capire le nozioni di base: cos"è una valvola di ritegno?

Una valvola direzionale standard è un componente meccanico installato direttamente all"interno di una tubazione. Consente al liquido, al gas o al vapore di fluire in avanti ma si chiude automaticamente per bloccare qualsiasi movimento all"indietro. Il funzionamento si basa interamente sulla pressione del fluido anziché sull"attuazione esterna.

Quando la pressione del fluido a monte supera la pressione minima di cracking, la piastra interna si solleva. Il fluido passa senza problemi. Se il flusso si interrompe, la pressione a valle combinata con la forza della molla fissa saldamente l"elemento di chiusura. Questa reazione immediata evita che le pompe a monte sensibili vengano colpite da colpi d"ariete distruttivi.

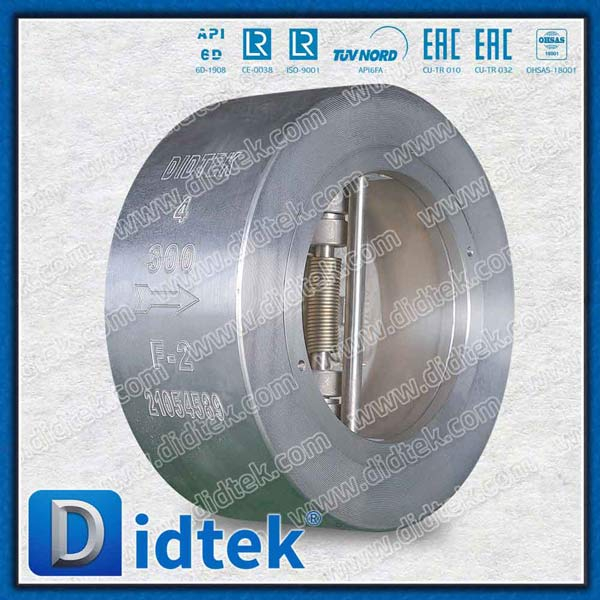

Lo spazio e il peso sono fattori critici nelle fitte reti di tubazioni industriali. I design dei wafer offrono un ingombro compatto fortemente apprezzato dagli ingegneri. Ad esempio, una valvola wafer a doppia piastra in acciaio forgiato senza ritenzione è rigorosamente conforme agli standard di progettazione API 594 e presenta penetrazioni del corpo pari a zero. Questa specifica scelta ingegneristica elimina potenziali percorsi di perdita nell"atmosfera. Realizzati con materiali altamente durevoli come l"acciaio forgiato F2, questi componenti gestiscono in modo impeccabile gli ambienti industriali ad alta pressione.

Comprendere le nozioni di base: cos"è un dispositivo di prevenzione del riflusso?

Un gruppo di contenimento funziona come un dispositivo di sicurezza altamente regolamentato. Impedisce specificamente che l"acqua contaminata o sporca si infiltri nella fornitura pubblica di acqua potabile pulita. Per capire come funziona, è necessario comprendere due rischi fisici.

Immagina un"improvvisa interruzione della rete idrica in una trafficata strada cittadina. Questo evento crea una depressione nelle tubazioni comunali. L"aspirapolvere risucchia letteralmente l"acqua sporca da una struttura privata alla rete pubblica. Chiamiamo questo sifonaggio posteriore. La contropressione si verifica quando la pressione a valle in un sistema di tubazioni privato supera la pressione di alimentazione in ingresso. Le pompe booster o l"espansione termica nelle caldaie commerciali spingono l"acqua sporca indietro contro il flusso normale.

Un vero gruppo di contenimento elimina entrambi i rischi. Include valvole di intercettazione su entrambe le estremità per l"isolamento della manutenzione. I rubinetti di prova standardizzati consentono ai professionisti certificati di collegare manometri e verificare la tenuta della pressione interna. I modelli ad alto rischio come il gruppo a zona di pressione ridotta scaricano fisicamente l"acqua contaminata fuori dal sistema se i controlli interni falliscono.

Tendenze del settore nella prevenzione del flusso inverso

Il panorama del controllo dei fluidi è in rapida evoluzione. Recenti analisi di settore evidenziano un massiccio spostamento verso una gestione idrica più intelligente. L’invecchiamento delle infrastrutture municipali aumenta a livello globale il rischio di cadute di pressione ed eventi di sifonamento. Le autorità idriche locali ora applicano codici di conformità più rigorosi. Stanno attivamente abbandonando le clausole indulgenti e chiedendo l’ammodernamento immediato dei gruppi di contenimento ad alto rischio nelle strutture commerciali.

Vediamo anche che l’Internet delle cose si fonde con le tradizionali valvole meccaniche. I gestori delle strutture adottano sempre più sistemi di monitoraggio intelligenti per rilevare i differenziali di pressione in tempo reale. Questa integrazione digitale sposta la mentalità del settore dalle riparazioni reattive alla prevenzione proattiva della contaminazione. Stare al passo con queste curve normative è un requisito fondamentale per la mitigazione del rischio nell’ingegneria moderna.

Differenze chiave nella progettazione e nell"applicazione

Come decidi quale componente si adatta al tuo sistema? La soluzione del dilemma tra valvola di ritegno e dispositivo di prevenzione del riflusso si riduce in definitiva all'analisi dello scopo, della complessità della progettazione, dei meccanismi di sicurezza e dei mandati legali.

Scopo e livello di protezione

La differenza più importante risiede in ciò che il dispositivo protegge. Si installa una valvola unidirezionale standard per proteggere proprietà e macchinari. Impedisce all"acqua di scorrere indietro nel tubo della pompa di raccolta e di bruciare il motore. Al contrario, un assieme di contenimento protegge la vita umana. Garantisce che le sostanze chimiche tossiche provenienti da una vasca di miscelazione industriale non possano entrare nella rete idrica cittadina.

Complessità e ridondanza del progetto

Una valvola standard rappresenta un pezzo unico di hardware. È costituito da un corpo, una sede e un elemento di chiusura a forma di disco. Nel frattempo, un’unità di contenimento funziona come un sistema integrato. Anche l"unità testabile più elementare contiene due meccanismi di controllo indipendenti posti in serie. Valvole di isolamento per carichi pesanti sostengono il gruppo e comprende almeno quattro rubinetti di prova. Questo design multiparte garantisce ridondanza. Se una guarnizione interna si deteriora, i restanti componenti assicurano l"approvvigionamento idrico.

Meccanismi di sicurezza

Nell"ingegneria meccanica, un sistema di sicurezza determina cosa succede durante un guasto. Se i detriti mantengono aperta una valvola standard, perde semplicemente la sua capacità di arrestare il flusso inverso. L"operatore del sistema potrebbe non rendersi conto di questo guasto finché l"apparecchiatura a valle non subisce danni. I gruppi di contenimento incorporano dispositivi di sicurezza integrati. Se la pressione interna diminuisce o un meccanismo si inceppa, la valvola di sicurezza si apre automaticamente. Scarica l"acqua in uno scarico designato, avvisando visivamente i gestori della struttura che è necessaria una manutenzione immediata.

Test, prezzo e requisiti di spazio

I team di manutenzione generalmente trattano le valvole direzionali standard come hardware "installa e dimentica". Nessun requisito legale ti obbliga a testarli. Le unità di contenimento operano sotto un rigoroso controllo normativo. I comuni richiedono test immediati al momento dell"installazione e successivamente annualmente. I tecnici autorizzati devono eseguire queste valutazioni utilizzando manometri differenziali calibrati.

Le valvole standard rimangono relativamente economiche e vantano un ingombro di installazione minimo. Puoi installarli facilmente verticalmente o orizzontalmente all"interno di corridoi stretti di tubazioni. I gruppi di contenimento sono ingombranti e richiedono investimenti di capitale significativi. I codici idraulici impongono spazi di installazione rigorosi, richiedendo di montarli a un"altezza specifica sopra il pavimento per garantire l"accesso ai test.

Esplorare le variazioni: DCVA e meccanismi di doppio controllo

Durante la ricerca di soluzioni per il controllo dei fluidi, gli ingegneri incontrano spesso una terminologia che sembra identica ma si riferisce a dispositivi funzionalmente distinti. Comprendere l'esatta differenza tra un disconnettore con valvola di ritegno doppia e un meccanismo direzionale standard è assolutamente fondamentale per mantenere la conformità alle norme.

Il gruppo valvola a doppia ritegno

Un gruppo valvola a doppia ritegno è un dispositivo legalmente riconosciuto e testabile. È costituito da due meccanismi a molla che funzionano in modo indipendente alloggiati all"interno di un unico corpo robusto. Due valvole di intercettazione a chiusura ermetica circondano l"intero gruppo, che comprende anche quattro rubinetti di prova per l"accesso diagnostico.

Gli ingegneri in genere specificano questo gruppo per applicazioni commerciali a rischio medio-basso. Manca una valvola di sicurezza atmosferica, quindi non scarica fisicamente l"acqua in caso di guasto. I codici idraulici li consentono solo in scenari in cui un evento di flusso inverso causerebbe un fastidio piuttosto che un grave pericolo per la salute. Le installazioni comuni includono reti antincendio commerciali.

La doppia valvola di ritegno

Una doppia valvola di ritegno contiene anche due meccanismi interni unidirezionali posti in serie. È qui che finiscono le somiglianze funzionali. Questo dispositivo è completamente privo di rubinetti di prova esterni e valvole di isolamento.

Poiché i tecnici non possono testarlo con un manometro sul campo, è classificato come dispositivo non testabile. I comuni vietano esplicitamente che i dispositivi non testabili proteggano l"approvvigionamento idrico pubblico dai rischi commerciali. Questi sono strettamente riservati alle applicazioni residenziali a basso rischio come la protezione in linea per i filtri dell"acqua sotto il lavandino.

Guida applicativa: quando utilizzare quale valvola?

La selezione del componente corretto richiede una valutazione rigorosa dei parametri del sistema. L’eccessiva ingegnerizzazione di un sistema a circuito chiuso comporta uno spreco di capitale prezioso. L’implementazione di una semplice valvola unidirezionale laddove un’unità di contenimento è legalmente obbligata comporta una responsabilità catastrofica.

Quando scegliere una valvola direzionale

Specificarli per i sistemi industriali a circuito chiuso e il controllo generale dei fluidi in cui la contaminazione incrociata con la fornitura di acqua potabile municipale è fisicamente impossibile. Le applicazioni chiave includono:

• di ritegno antiriflusso : mantenimento del flusso direzionale nei circuiti di acqua refrigerata o di riscaldamento.
• Stazioni di pompaggio: installate sul lato di scarico delle pompe per evitare colpi d'ariete e rotazione inversa della girante.
• Acque reflue e fognature: garantire che i rifiuti espulsi non possano rifluire nella rete di drenaggio dell'edificio.
• Lavorazione chimica: prevenzione della miscelazione volatile di diversi prodotti chimici reattivi all'interno di tubazioni ad alimentazione multipla.

Quando scegliere un gruppo di contenimento

È necessario installare un gruppo di contenimento in corrispondenza di qualsiasi collegamento incrociato effettivo o potenziale tra un sistema idrico pubblico e una fonte di liquido non potabile. Gli scenari ad alto rischio richiedono una protezione rigorosa:

• Irrigazione e paesaggistica: le teste degli irrigatori si trovano nel terreno contaminato da fertilizzanti. Una caduta di pressione può facilmente trasferire questi liquami tossici nella rete potabile.
• Caldaie commerciali: questi sistemi utilizzano acqua trattata chimicamente per inibire le incrostazioni. Un corretto assemblaggio isola quest'acqua tossica dalla rete pubblica.
• Strutture mediche: lavandini e autoclavi richiedono una protezione rigorosa per isolare i rischi biologici gravi.
• Serbatoi di miscelazione industriali: gli impianti di produzione che utilizzano l'acqua della città per diluire le sostanze chimiche devono installare unità di contenimento ad alto rischio direttamente sul contatore dell'acqua principale.

Valutazione dei mezzi di sistema e selezione dei materiali

Le proprietà fisiche e chimiche del fluido che scorre attraverso la tubazione influenzano fortemente il processo di selezione. La compatibilità dei materiali non è negoziabile per garantire l"affidabilità a lungo termine.

Quando si tratta di acqua potabile, i materiali devono essere conformi a rigorosi standard di salute e sicurezza come il Safe Drinking Water Act. Questa legge impone componenti senza piombo. I corpi valvola per queste applicazioni sono generalmente realizzati in ottone senza piombo o in acciaio inossidabile di qualità sanitaria approvata.

Le tubazioni industriali che movimentano acidi aggressivi o solventi aggressivi richiedono una metallurgia altamente resiliente. La ghisa standard si corroderà rapidamente in questi ambienti difficili. Gli ingegneri devono specificare componenti forgiati in acciaio inossidabile 316 o leghe duplex. L"utilizzo di design dotati di rivestimenti protettivi in ​​Teflon PTFE aiuta anche a resistere agli implacabili attacchi chimici.

La presenza di solidi sospesi influisce notevolmente sulle prestazioni. I gruppi di contenimento sono notoriamente sensibili ai detriti. Le loro molle di precisione e le strette superfici di tenuta elastomeriche possono facilmente essere bloccate dai particolati. Se il fluido contiene fanghi o fanghi pesanti, le valvole industriali standard sono molto più appropriate. Le loro geometrie interne consentono il passaggio senza soluzione di continuità di particelle più grandi senza intasamenti.

Manutenzione, test e conformità normativa

Il panorama normativo che disciplina la prevenzione del flusso inverso è rigoroso. I componenti meccanici standard seguono le migliori pratiche di ingegneria generale. Le unità di contenimento rientrano nella stretta giurisdizione delle leggi sulla sanità pubblica.

In Nord America, organizzazioni come l"American Water Works Association e la Foundation for Cross-Connection Control and Hydraulic Research regolano gli standard di progettazione. Le giurisdizioni locali applicano queste regole attraverso il Codice idraulico uniforme. I gestori delle strutture devono verificare che tutti i dispositivi installati siano dotati delle certificazioni appropriate per il loro specifico livello di rischio.

La fatica delle molle meccaniche e le guarnizioni in gomma si deteriorano nel tempo. Questi gruppi di contenimento richiedono test annuali. Un tecnico certificato esegue questa valutazione utilizzando un manometro differenziale calibrato. Misurano l"esatto differenziale di pressione attraverso i meccanismi interni. Se un meccanismo non riesce a mantenere la soglia di pressione prescritta dalla legge, il tecnico deve sostituire gli elastomeri usurati e testare nuovamente l"unità.

Domande frequenti

Posso utilizzare una valvola di ritegno invece di un disconnettore?

No, non è possibile utilizzare una valvola unidirezionale standard in sostituzione se la tubazione è collegata a una fornitura di acqua potabile. I codici idraulici richiedono legalmente un gruppo di contenimento certificato per salvaguardare la salute pubblica. Le valvole standard non dispongono dei meccanismi di sicurezza e delle molle indipendenti a doppia azione necessarie per garantire la sicurezza.

Un disconnettore è costituito solo da due valvole di ritegno?

No, un gruppo di contenimento è significativamente più avanzato. Sebbene contenga due meccanismi caricati internamente che funzionano in serie, incorpora anche rubinetti di prova specializzati e valvole di isolamento per carichi pesanti. Questi componenti specifici sono legalmente richiesti per facilitare i test annuali obbligatori sulle prestazioni. I modelli avanzati sono inoltre dotati di valvole di sicurezza idrauliche per lo scarico di emergenza.

Qual è la differenza tra un disconnettore con valvola di ritegno doppia e una valvola di ritegno doppia?

La differenza principale risiede nella testabilità e nei livelli di rischio dell"applicazione. Un gruppo valvola a doppia ritegno è un"unità testabile dotata di valvole di isolamento e rubinetti di prova. È progettato per applicazioni commerciali a basso rischio in cui la verifica annuale è obbligatoria per legge. Una valvola di ritegno doppia è un dispositivo non testabile utilizzato per applicazioni residenziali a basso rischio. Non è possibile testarlo sul campo.

Le valvole di ritegno standard riducono la pressione dell’acqua tanto quanto i dispositivi antiriflusso?

I componenti standard provocano una caduta di pressione notevolmente inferiore. Un semplice meccanismo di oscillazione o sollevamento è progettato per massimizzare l"efficienza idraulica. Un gruppo di contenimento completo presenta un percorso del flusso interno altamente complesso e utilizza molle per carichi pesanti. Ciò provoca intrinsecamente una perdita di pressione molto più elevata di cui gli ingegneri devono tenere conto durante la progettazione del sistema.

Dove va installato un disconnettore in un impianto industriale?

Questi dispositivi di sicurezza sono generalmente installati in due posizioni critiche. L"installazione di contenimento avviene immediatamente dopo il contatore dell"acqua comunale per proteggere la rete pubblica. L"installazione dell"isolamento avviene nel punto di utilizzo specifico all"interno della struttura, come la linea dell"acqua di reintegro per una caldaia commerciale. Le posizioni esatte devono essere conformi ai codici idraulici locali relativi alle autorizzazioni per la manutenzione.

Con quale frequenza è necessario testare i dispositivi di prevenzione del riflusso?

I codici idraulici municipali impongono legalmente che tutti i gruppi di contenimento testabili siano sottoposti a ispezione al momento dell"installazione iniziale e successivamente almeno una volta ogni 12 mesi. Un tecnico autorizzato e certificato deve eseguire questo test annuale per garantire che le guarnizioni interne e le molle funzionino correttamente sotto pressione.

Cosa causa il guasto di un disconnettore?

Il guasto generalmente deriva dall"accumulo di detriti, dalle guarnizioni in elastomero usurate o dalle molle meccaniche affaticate. Sabbia, ruggine o incrostazioni di tubi possono facilmente depositarsi tra le superfici di tenuta interne, impedendo la chiusura completa della valvola. La manutenzione regolare e l"installazione di filtri a stella a monte sono fondamentali per prolungare la durata di questi componenti sensibili.
