Guida alla scelta della valvola A cosa pensare quando si acquista una valvola

Una valvola è molto più di un semplice componente meccanico: è la chiave per controllare il flusso di fluidi e gas in qualsiasi sistema. Scegliere la valvola giusta può sembrare difficile, ma capire a cosa pensare quando si acquista una valvola rende il processo più semplice. Dal controllo del flusso e dalla gestione della pressione alla compatibilità dei materiali e ai metodi di attuazione, ogni fattore influisce su prestazioni, sicurezza e longevità. Questa guida alla selezione delle valvole esplora suggerimenti pratici, insidie ​​​​comuni e consigli di esperti per aiutarti a scegliere la valvola ideale per la tua applicazione, sia essa industriale, di laboratorio o di processo.

Cos'è una valvola? Comprendere le nozioni di base prima di acquistare

Una valvola è un dispositivo meccanico che aiuta a controllare il modo in cui i fluidi o i gas si muovono attraverso un sistema. Apre, chiude o regola i passaggi in modo che il flusso possa iniziare, arrestarsi o cambiare direzione. Pensatelo come un controllore del traffico per liquidi e gas. Quando una valvola si muove, gestisce la pressione, protegge le apparecchiature e mantiene il funzionamento sicuro dei sistemi. Svolgono un ruolo enorme nelle condutture, nelle installazioni di laboratorio, negli impianti di lavorazione e persino nei piccoli gruppi di strumentazione.

Cosa fanno le valvole in un sistema di fluidi o gas

In qualsiasi configurazione, dal circuito di una raffineria alla linea dell'acqua o al pannello degli strumenti, le valvole aiutano a mantenere il controllo. Senza di essi, i sistemi fluidi collassano in comportamenti non sicuri e imprevedibili.

Fattori chiave a cui pensare quando si acquista una valvola

Selezionare la valvola giusta implica molto più che scegliere una dimensione o una forma. Ogni sistema si comporta in modo diverso, quindi ogni dettaglio è importante. Di seguito sono riportati i principali fattori che gli acquirenti dovrebbero considerare prima di prendere una decisione.

1. Tipo di fluido o gas (compatibilità dei supporti)

Il primo passo nella scelta della valvola è comprendere il fluido che scorre attraverso il sistema. Influisce sui materiali, sulla scelta delle guarnizioni e sulla durata complessiva della valvola.

Fluidi puliti e sporchi

• I fluidi puliti come l'acqua o l'aria scorrono facilmente attraverso la maggior parte delle valvole, che richiedono guarnizioni e componenti interni standard.

• I fluidi sporchi o ricchi di particolato come liquami, acque reflue o sospensioni abrasive necessitano di valvole progettate per resistere all'intasamento. Le valvole con percorsi di flusso più ampi o meccanismi autopulenti riducono l'accumulo e l'usura, garantendo una maggiore durata.

Materiali corrosivi

Acidi, sali e miscele chimiche possono degradare rapidamente metalli e rivestimenti. Quando la corrosione è un rischio:

• Scegli acciaio inossidabile (316/304) o leghe resistenti alla corrosione.

• Prendere in considerazione rivestimenti o rivestimenti protettivi per prolungare la durata della valvola.

• Ispezionare le tabelle di compatibilità dei materiali per evitare reazioni chimiche.

Gas tossici e requisiti di elevata purezza

Per ossigeno, idrogeno, gas farmaceutici o per semiconduttori:

• Seleziona valvole certificate per un servizio di elevata purezza.

• Gli interni lucidati riducono al minimo la contaminazione.

• Evitare zone morte o fessure in cui i media possono accumularsi.

• Il servizio con ossigeno richiede componenti privi di idrocarburi per prevenire rischi di accensione.

2. Pressione nominale e pressione operativa del sistema

La pressione determina la resistenza meccanica necessaria. La scelta di una valvola adatta al proprio sistema previene perdite e guasti catastrofici.

Pressione di esercizio massima consentita (MAWP)

MAWP indica la pressione continua più alta che una valvola può gestire in sicurezza. Assicurarsi che la pressione del sistema rimanga al di sotto di questo valore per evitare sollecitazioni o deformazioni.

Pressione di scoppio rispetto alla pressione operativa

La pressione di scoppio è il punto di guasto assoluto, solitamente molto al di sopra delle condizioni operative. Non operare mai vicino alla pressione di scoppio. Progettare sempre prevedendo un margine di sicurezza per proteggere le valvole e le tubazioni.

Picchi di pressione e considerazioni sui picchi

I sistemi spesso presentano picchi improvvisi durante l'avvio della pompa, chiusure rapide delle valvole o transitori del sistema. Scegli valvole in grado di resistere a questi picchi senza perdite o danni alle guarnizioni.

• Considerare le funzionalità di caricamento a molla o di scarico della pressione se i picchi sono frequenti.

• Valutare la disposizione delle tubazioni per ridurre gli effetti del martello e le improvvise fluttuazioni di pressione.

3. Intervallo di temperatura

La temperatura influisce sia sul corpo metallico che sulle guarnizioni interne.

Espansione del materiale
Il calore elevato espande il metallo. Le basse temperature lo restringono. Le valvole devono gestire entrambi senza perdere la tenuta.

Selezione della guarnizione in base alla temperatura
Gli elastomeri si rompono in servizio freddo e si ammorbidiscono con il calore. PTFE, grafite e PCTFE resistono bene alle temperature estreme.

Servizio criogenico vs servizio ad alta temperatura

• Criogenico: richiede cofani estesi, grassi speciali e sedi adatte a basse temperature

• Calore elevato: necessita di sedi metalliche o leghe speciali resistenti alla deformazione

4. Dimensionamento della valvola e coefficiente Cv/flusso

Il dimensionamento determina la capacità della valvola di gestire il flusso.

Come calcolare la dimensione corretta della valvola
Cv indica la quantità di flusso che passa con una caduta di pressione impostata. Utilizzare la portata, la densità del mezzo e la pressione della linea per calcolarlo.

Perché il sovradimensionamento o il sottodimensionamento causa problemi

• Le valvole sovradimensionate passano istantaneamente dal flusso chiuso al flusso quasi pieno.

• Le valvole sottodimensionate limitano il flusso e deformano le pompe.
  L'obiettivo è un controllo del flusso fluido, stabile e prevedibile.





5. Tipo di connessione

(Raccordi filettati, flangiati, saldati, a compressione, per tubi)

Le connessioni determinano la sicurezza e la funzionalità della valvola.

Scelta in base alla frequenza di manutenzione

• Filettato: semplice, adatto per sistemi a bassa pressione

• Saldato: permanente, senza punti di perdita

• Flangiato: facile rimozione per riparazioni

• Raccordi a compressione e per tubi: ideali per strumentazione o pannelli gas

Rischio di perdite e limitazioni di spazio
Gli spazi ristretti spesso richiedono raccordi per tubi compatti. I sistemi di gas ad alta pressione necessitano di guarnizioni metallo-metallo resistenti alle perdite.

6. Selezione del materiale della valvola

Diversi metalli e polimeri forniscono diversi punti di forza.

Il materiale deve corrispondere sia al fluido che all'ambiente.

7. Metodo di Azionamento e Controllo

Il modo in cui viene azionata una valvola influisce sia sui costi che sulla funzionalità. La scelta del giusto metodo di attuazione garantisce un controllo efficiente, sicurezza e affidabilità a lungo termine.

Funzionamento manuale

Le valvole manuali sono semplici e affidabili. Non richiedono alcuna fonte di alimentazione, il che li rende economici e facili da installare. Ideali per piccoli impianti o regolazioni poco frequenti, consentono agli operatori di controllare direttamente il flusso. Tuttavia, possono essere più lenti e laboriosi per applicazioni remote o a ciclo elevato.

Attuatori elettrici

Gli attuatori elettrici consentono il funzionamento remoto e il controllo preciso del flusso o della pressione. Sono particolarmente adatti per processi automatizzati, integrazione con sistemi di controllo o applicazioni che richiedono un posizionamento ripetibile. Se da un lato aumentano i costi iniziali, dall’altro riducono il lavoro manuale e migliorano la coerenza dei processi.

Attuatori pneumatici

Gli attuatori pneumatici utilizzano aria compressa per un movimento rapido e potente della valvola. Sono ideali per valvole di grandi dimensioni, processi a ciclo elevato o ambienti in cui la risposta rapida è fondamentale. I sistemi pneumatici possono essere più tolleranti alle condizioni difficili, ma richiedono un'alimentazione d'aria affidabile e una manutenzione periodica per garantire prestazioni ottimali.

Requisiti di sicurezza

Il design fail-safe garantisce che la valvola risponda in modo sicuro in caso di perdita di potenza o guasto del sistema:

• Chiusura in caso di guasto: la valvola si chiude automaticamente, prevenendo la perdita di fluido o la sovrapressione.

• Fail-open: la valvola si apre per proteggere la pressione del sistema o mantenere il flusso.

• Fail-last: la valvola mantiene la sua ultima posizione, mantenendo la continuità del processo.

La selezione della modalità fail-safe corretta dipende dalle norme di sicurezza, dai requisiti di processo e dalla valutazione del rischio.

8. Progettazione di tenute e sedi

Le guarnizioni e le sedi sono essenziali per il controllo delle perdite. Il loro design influisce direttamente sulla durata, sull'efficienza e sull'affidabilità della valvola in condizioni operative impegnative. La scelta del design giusto garantisce che il sistema rimanga sicuro e privo di perdite sotto pressione, temperatura o mezzi abrasivi.

Valvole con sede morbida e valvole con sede metallica

• Le sedi morbide (PTFE, elastomeri) forniscono una tenuta superiore per temperature da basse a moderate e fluidi non abrasivi. Sono ideali per applicazioni che richiedono una chiusura ermetica ma un'esposizione limitata al calore o ad agenti chimici aggressivi.

• Le sedi metalliche sopportano temperature estreme, pressioni elevate e fluidi abrasivi o corrosivi. Sebbene possano consentire perdite minime in determinate condizioni, sono molto più durevoli in ambienti industriali difficili.

Standard di tenuta

I limiti di perdita sono regolati dagli standard di settore. Le classificazioni API, ANSI e ISO definiscono i tassi di perdita accettabili per diverse applicazioni. Il rispetto di questi standard garantisce che la valvola soddisfi i requisiti normativi e riduce il rischio di contaminazione ambientale o perdita di prodotto.

Sistemi puliti con ossigeno

Le valvole utilizzate nel servizio con ossigeno richiedono processi di pulizia specializzati. Tutti i componenti devono essere privi di oli, grassi o idrocarburi per prevenire rischi di incendio. Le valvole pulite con ossigeno sono spesso sottoposte a ispezione e certificazione per confermare che sono sicure per sistemi di ossigeno ad alta purezza e ad alta pressione.

9. Manutenzione, accessibilità e durata utile

La manutenzione regolare e l'accessibilità sono fondamentali per garantire che le valvole funzionino in modo affidabile nel tempo. Una corretta pianificazione riduce al minimo i tempi di fermo, riduce i costi di sostituzione e prolunga la durata.

La frequenza con cui la valvola necessita di manutenzione

La frequenza della manutenzione dipende dal sistema e dal tipo di fluido. Le valvole in applicazioni a ciclo elevato, fluidi abrasivi o fluidi sporchi richiedono ispezioni e lubrificazione regolari. I sistemi a basso ciclo o a gas pulito richiedono un'attenzione meno frequente ma richiedono comunque controlli periodici per confermare il corretto funzionamento.

Componenti interni sostituibili

Le valvole progettate con sedi, steli e guarnizioni sostituibili consentono una manutenzione mirata. Questa caratteristica di progettazione riduce la necessità di sostituire l'intera valvola e può ridurre significativamente i costi operativi mantenendo l'affidabilità del sistema.

Disponibilità di pezzi di ricambio

Garantire che i pezzi di ricambio siano prontamente disponibili è fondamentale per la continuità operativa. Il facile accesso a componenti come steli, sedi, guarnizioni o attuatori riduce al minimo i tempi di inattività non pianificati e consente ai team di manutenzione di rispondere rapidamente ai problemi del sistema, mantenendo i processi senza intoppi.

Domande frequenti

D: Quali fattori determinano il tipo di valvola giusto per il mio sistema?

I fattori principali includono il tipo di fluido, la pressione del sistema, l'intervallo di temperatura, i requisiti di flusso e se la valvola necessita di automazione. Il primo passo è abbinare la funzione della valvola (on/off, controllo del flusso, direzionale o protezione della pressione) alla vostra applicazione.

D: Come faccio a sapere se ho bisogno di una valvola con sede morbida o con sede metallica?

Le valvole con sede morbida (PTFE, elastomeri) sono ideali per temperature da basse a moderate e fluidi puliti. Le valvole con sede metallica gestiscono temperature elevate, fluidi abrasivi o corrosivi e applicazioni industriali pesanti.

D: Dovrei scegliere una valvola manuale o automatizzata?

Le valvole manuali sono economiche, semplici e affidabili per i piccoli sistemi. Le valvole automatizzate (elettriche o pneumatiche) sono migliori per processi a ciclo elevato, remoti o controllati con precisione. Anche i requisiti di sicurezza e di sicurezza influiscono su questa scelta.

D: Come posso garantire che una valvola sia compatibile con i miei fluidi?

Controlla le tabelle di compatibilità dei materiali. Utilizzare acciaio inossidabile, leghe o valvole rivestite per fluidi corrosivi. Per i gas tossici o ad elevata purezza, scegli valvole lucidate e depurate dall'ossigeno e design che evitino trappole di contaminazione.

Conclusione

La scelta della valvola giusta non deve creare confusione. Considerando il tipo di fluido, la pressione, la temperatura e le esigenze di attuazione, puoi trovare una soluzione che mantiene il tuo sistema funzionante in modo fluido e sicuro. Ricorda, ogni decisione relativa alla valvola influisce sull'efficienza, sulla manutenzione e sull'affidabilità a lungo termine.

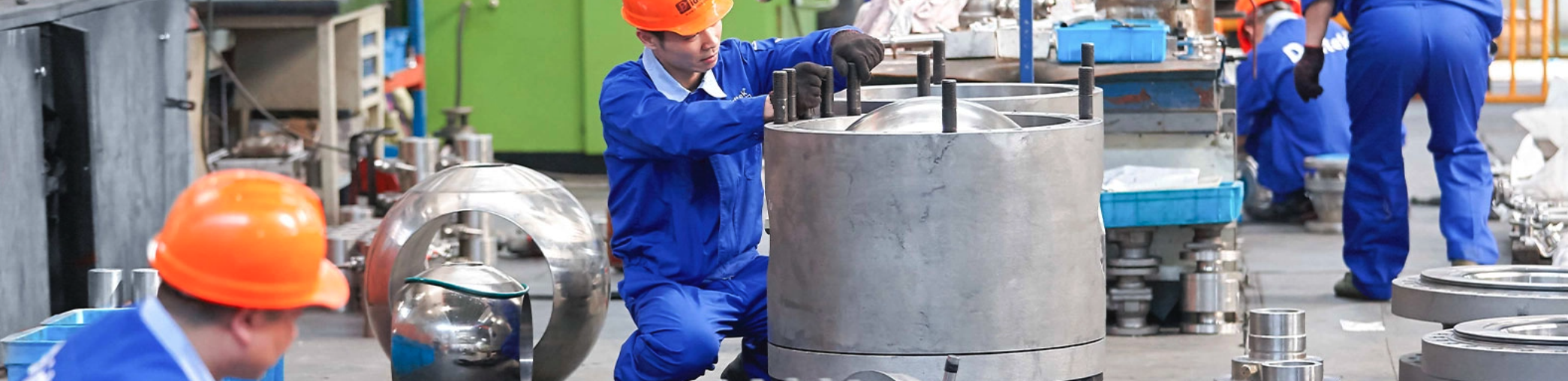

Presso Didtek Valve Group Co., Ltd ., offriamo un'ampia gamma di valvole progettate per soddisfare le diverse esigenze industriali e di laboratorio. Esplora i nostri prodotti e la guida degli esperti per assicurarti di selezionare una valvola che si adatti davvero alla tua applicazione e mantenga le migliori prestazioni delle tue operazioni.
