La scelta della valvola a sfera giusta può avere un impatto significativo sull’efficienza e sulla sicurezza del sistema. Con numerosi tipi disponibili, selezionare quello giusto può sembrare scoraggiante. In questa guida approfondiamo gli elementi essenziali della scelta delle valvole a sfera, evidenziandone l'importanza in varie applicazioni. Imparerai diversi tipi di operazioni, considerazioni sui materiali e opzioni di connessione per assicurarti di fare una scelta informata.'
Comprendere i tipi di funzionamento della valvola a sfera
Le valvole a sfera sono disponibili in diversi tipi di funzionamento, ciascuno adatto a esigenze specifiche, ad esempio manuale (volantino/leva) per un utilizzo semplice a bassa frequenza, pneumatico per il controllo automatizzato in installazioni industriali ed elettrico per un funzionamento preciso e remoto. La scelta del tipo giusto dipende da fattori quali il livello di automazione, i requisiti di coppia (ad esempio, coppia bassa per valvole di piccole dimensioni) e le fonti di alimentazione disponibili (aria, elettricità o forza manuale).
Valvole a sfera manuali e attuate
Le valvole a sfera manuali vengono azionate manualmente, solitamente tramite una leva o una maniglia. Sono semplici, economici e ideali per le applicazioni in cui l'automazione non è necessaria o le fonti di alimentazione non sono disponibili. Tuttavia, le valvole manuali non sono adatte per un funzionamento frequente o per il controllo remoto.
Le valvole a sfera attuate, invece, utilizzano l'energia esterna per aprire o chiudere la valvola. Forniscono automazione, consentendo alle valvole di essere controllate in remoto o integrate nei sistemi di controllo del processo. L'attuazione migliora la precisione e la velocità, soprattutto in sistemi complessi o su larga scala.
Valvole a sfera elettriche
Le valvole a sfera elettriche utilizzano un motore elettrico per ruotare la sfera. Offrono un controllo preciso e possono essere facilmente integrati con i sistemi di controllo digitale. Le valvole elettriche sono preferite quando l'elettricità è facilmente disponibile e quando è richiesto un controllo accurato o un'automazione.
Queste valvole hanno costi iniziali più elevati ma costi operativi inferiori rispetto alle valvole pneumatiche. Sono più silenziosi e semplici da installare poiché non necessitano di linee di aria compressa. Tuttavia, generalmente forniscono una coppia inferiore rispetto alle valvole pneumatiche, limitandone l'uso su valvole molto grandi.
Valvole a sfera pneumatiche
Le valvole a sfera pneumatiche utilizzano aria compressa per azionare la valvola. Forniscono una coppia più elevata, rendendoli adatti a valvole o sistemi più grandi che richiedono un funzionamento veloce e potente. I sistemi pneumatici sono comuni negli ambienti industriali dove l'aria compressa è già disponibile.
Sebbene le valvole pneumatiche siano in grado di gestire applicazioni pesanti, tendono ad avere costi operativi più elevati a causa del consumo di aria e richiedono infrastrutture più complesse. Sono più rumorose e potrebbero richiedere una manutenzione aggiuntiva rispetto alle valvole elettriche.
Quando si seleziona una valvola a sfera attuata, considerare la disponibilità di potenza del sito e le esigenze di coppia: scegliere l'elettrico per un controllo preciso con l'elettricità, il pneumatico per una coppia elevata dove è presente aria compressa.
Funzioni del circuito nelle valvole a sfera
Le valvole a sfera sono disponibili in diverse funzioni del circuito che determinano il modo in cui il fluido scorre attraverso la valvola, modellando direttamente il loro ruolo nei sistemi di tubazioni. I tipi principali sono valvole a sfera a 2 vie (controllo del flusso tra due porte, ideale per una semplice operazione di accensione/spegnimento) e a 3 vie (deviazione/unione del flusso su tre porte, adatte per la commutazione dei percorsi), ciascuna progettata per attività specifiche di controllo del flusso come l'isolamento della linea o la miscelazione dei fluidi.
Valvole a sfera a 2 vie
La valvola a sfera a 2 vie è la tipologia più semplice e comune. Ha due porte: una di ingresso e una di uscita. Quando la valvola è aperta, il fluido scorre direttamente da una porta all'altra. Quando è chiuso il flusso si interrompe completamente. Questa funzionalità on/off rende le valvole a 2 vie ideali per applicazioni di intercettazione semplici.
Il percorso del flusso è diretto, causando una caduta di pressione minima. Grazie alla loro semplicità, le valvole a sfera a 2 vie sono economiche e di facile manutenzione. Funzionano bene nelle linee idriche residenziali, nelle linee del gas e in molti sistemi di fluidi industriali.
Valvole a sfera a 3 vie
Le valvole a sfera a 3 vie hanno tre porte e sono disponibili in due principali design con foro interno: porta a L e porta a T. Questi progetti determinano il modo in cui il fluido può essere diretto o miscelato.
● Valvola a 3 vie con porta a L: il foro a forma di L collega due delle tre porte alla volta. Funziona come un deviatore, dirigendo il flusso da un ingresso comune ad una delle due uscite, o viceversa. Questa funzione è utile per commutare il flusso tra due linee ma non può fluire verso entrambe le uscite contemporaneamente.
● Valvola a 3 vie con porta a T: il foro a forma di T può collegare tutte e tre le porte contemporaneamente o due qualsiasi alla volta. Ciò consente di miscelare o deviare i flussi tra linee diverse. Le valvole con porta a T sono comuni nelle applicazioni di riscaldamento, raffreddamento e miscelazione chimica in cui il flusso deve essere combinato o diviso.
Configurazioni delle porte T e L
La scelta tra le configurazioni delle porte T e L dipende dall'applicazione: le porte L funzionano per deviare il flusso da un ingresso a due uscite (o viceversa), mentre le porte T eccellono nell'unire due flussi di ingresso in un'unica uscita o dividerne uno in due, soddisfacendo le specifiche esigenze di instradamento del flusso del proprio sistema.
Caratteristica | Valvola a sfera con porta L | Valvola a sfera con porta a T |
Percorsi di flusso | Collega due porte alla volta | Collega due o tutte e tre le porte |
Funzionalità | Deviare il flusso tra due uscite | Miscelare o deviare i flussi |
Applicazioni comuni | Commutazione delle linee di flusso | Miscelazione, distribuzione di fluidi |
Controllo del flusso | Una presa attiva alla volta | Possibili percorsi di flusso multipli |
Ad esempio, una valvola con porta a L può commutare il flusso da una tubazione all'altra senza miscelazione. Una valvola con porta a T può miscelare due flussi di fluido o distribuire un flusso su due percorsi diversi.
Quando si seleziona una valvola a sfera a 3 vie, valutare attentamente se il sistema richiede una deviazione del flusso (porta a L) o una miscelazione/distribuzione (porta a T) per garantire il funzionamento ottimale della valvola e l'efficienza del sistema.
Fattori chiave nella selezione dei materiali
La scelta del materiale giusto per una valvola a sfera è fondamentale, poiché influisce direttamente sulla durata della valvola (resistenza all'usura e alla corrosione), sulle prestazioni a lungo termine (mantenimento della tenuta e del controllo del flusso) e sulla compatibilità con il fluido convogliato (evitando reazioni chimiche) e l'ambiente circostante (ad esempio, elevata umidità o temperatura). Qui esploriamo i materiali comuni dell'alloggiamento, come acciaio al carbonio, acciaio inossidabile e ottone, e materiali di tenuta come PTFE ed EPDM per aiutarti a fare una scelta informata e specifica per l'applicazione.
Ottone e acciaio inossidabile
L'ottone è una scelta popolare per i corpi delle valvole a sfera. È adatto a fluidi neutri e non corrosivi. L'ottone è durevole, resiste bene alle alte temperature ed è conveniente. Tuttavia, evita le valvole in ottone per acqua salata, acqua distillata, acidi o cloruri: possono corroderle.
L'acciaio inossidabile offre un'eccellente resistenza chimica ed è adatto ad ambienti difficili. Resiste alle alte pressioni e temperature meglio dell'ottone. L'acciaio inossidabile è adatto a quasi tutti i mezzi, ad eccezione dell'acido cloridrico, del bromo, della candeggina e dei cloruri altamente concentrati. Ad esempio, funziona bene nelle piscine a causa dei bassi livelli di cloruro.
Varianti di plastica (PVC, PP, PVDF, PFA)
Le valvole a sfera in plastica sono leggere e resistenti alla corrosione. Si adattano bene ad ambienti corrosivi o chimici, ma solitamente gestiscono pressioni e temperature inferiori rispetto alle valvole metalliche.
● PVC (cloruro di polivinile): ideale per sistemi idrici, resiste ad acidi, basi e sali. Non adatto alle alte temperature.
● PP (polipropilene): offre un'eccellente resistenza chimica e tollera temperature moderate, comuni negli ambienti industriali.
● PVDF (fluoruro di polivinilidene): resistenza chimica superiore e tolleranza alla temperatura più elevata, utilizzato in applicazioni ad elevata purezza.
● PFA (perfluoroalcossi): eccezionale resistenza chimica e in grado di gestire temperature molto elevate, ideale per ambienti aggressivi.
Materiali di tenuta e loro importanza
I materiali di tenuta garantiscono una tenuta ermetica e prevengono perdite. La scelta della guarnizione giusta dipende dalla compatibilità del fluido, dalla temperatura e dalla pressione.
● PTFE (Politetrafluoroetilene): Eccellente resistenza chimica e stabilità termica. Ideale per prodotti chimici aggressivi e esigenze di elevata purezza.
● PA (poliammide): buona resistenza meccanica e resistenza all'usura. Adatto a temperature moderate.
● EPDM (monomero di etilene propilene diene): ottimo per acqua e vapore; resiste agli agenti atmosferici e ai raggi UV. Non va bene per oli o idrocarburi.
● FKM (fluoroelastomero): gestisce le alte temperature e un'ampia gamma di sostanze chimiche, inclusi oli e carburanti.
● POM (poliossimetilene): offre basso attrito e stabilità dimensionale, adatto per applicazioni che richiedono resistenza all'usura.
Abbina attentamente l'alloggiamento della valvola e i materiali delle guarnizioni alla natura chimica del fluido e alla temperatura di esercizio per garantire una lunga durata della valvola e prestazioni senza perdite.
Tipi e dimensioni di connessione
Le valvole a sfera si collegano ai sistemi di tubazioni attraverso vari tipi e dimensioni di connessione. La scelta della giusta connessione garantisce una facile installazione, una tenuta affidabile e un adeguato accesso per la manutenzione. Ecco uno sguardo dettagliato ai tipi di connessione comuni e ai loro usi tipici.

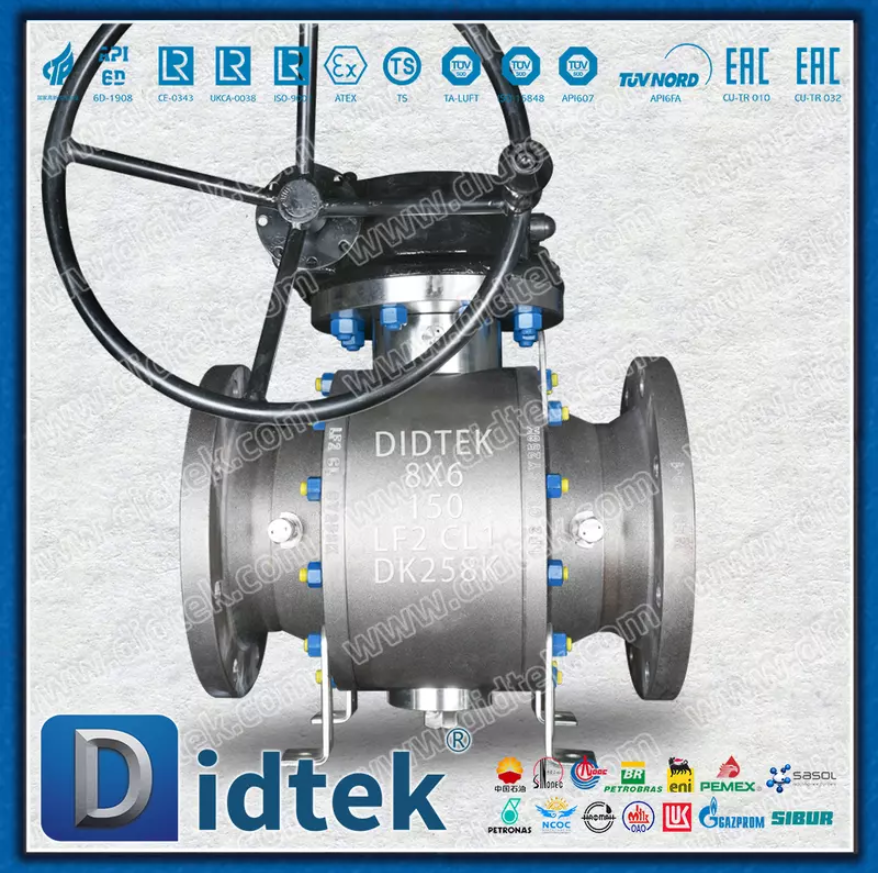

Connessioni Filettate e Flangiate
Le connessioni filettate sono tra le più comuni. Utilizzano filettature interne o esterne sulla valvola e sulle estremità del tubo per avvitarle insieme. Queste connessioni sono adatte a tubi di diametro inferiore e a sistemi a pressione moderata. Le valvole a sfera filettate sono facili da installare e sostituire, ma potrebbero non essere ideali per pressioni molto elevate o tubi di grandi dimensioni.
Le connessioni flangiate comportano l'imbullonamento della valvola tra due flange del tubo. Questo tipo di connessione è preferibile per tubi più grandi e applicazioni ad alta pressione. Le valvole flangiate consentono una facile rimozione e manutenzione senza disturbare le tubazioni. Quando si scelgono le valvole a sfera flangiate, considerare il rating della flangia, che indica la pressione e la temperatura massime che la connessione può gestire.
Connessioni reali di unione e anello di compressione
Le vere valvole a sfera con raccordo sono costituite da tre parti: due connettori terminali e un corpo valvola centrale. La valvola può essere rimossa o sostituita senza scollegare le estremità del tubo. Questo design semplifica la manutenzione e riduce i tempi di fermo. Le vere valvole di raccordo utilizzano spesso collegamenti a presa per solvente, comuni nei sistemi di tubazioni in plastica.
Le connessioni con anello di compressione utilizzano un anello compresso attorno al tubo per creare una tenuta ermetica. Sono comuni nei tubi e nei sistemi più piccoli che richiedono frequenti smontaggi. Le valvole ad anello di compressione forniscono una connessione sicura e a prova di perdite senza saldature o filettature.
Collegamenti del montante del tubo e del manicotto saldato
I collegamenti del pilastro del tubo presentano un'estremità scanalata o nervata progettata per il collegamento del tubo flessibile. Il tubo scivola sopra il pilastro ed è fissato con una fascetta. Queste valvole sono comuni nelle applicazioni a bassa pressione come i sistemi di irrigazione o di trasferimento dei fluidi in cui i tubi flessibili sono preferiti rispetto ai tubi rigidi.
I collegamenti con manicotto saldato comportano la saldatura della valvola direttamente sul tubo. Ciò crea un giunto permanente e resistente adatto a sistemi industriali ad alta pressione e alta temperatura. Le valvole a manicotto saldato richiedono un'installazione specializzata ma offrono un'eccellente durata e resistenza alle perdite.
Adatta il tipo di connessione della valvola alla pressione del tuo sistema, alle esigenze di manutenzione e al materiale delle tubazioni per garantire un funzionamento affidabile ed efficiente e facilità di manutenzione.
Considerazioni su pressione e temperatura
Selezionare una valvola a sfera significa assicurarsi che sia in grado di gestire l'intervallo di pressione e temperatura del sistema. Questi due fattori influenzano notevolmente le prestazioni, la sicurezza e la longevità della valvola. Sia il materiale del corpo valvola che il tipo di guarnizione svolgono un ruolo chiave nel determinare questi limiti.
Valori di pressione e compatibilità dei materiali
I valori di pressione specificano la pressione massima che una valvola può sopportare in sicurezza. Le valvole in acciaio inossidabile offrono solitamente la massima resistenza alla pressione. Le valvole in ottone gestiscono bene pressioni moderate, mentre le valvole in plastica come PVC o PP hanno in genere limiti di pressione inferiori.
Anche le guarnizioni influiscono sui valori di pressione. Ad esempio, le guarnizioni FKM tollerano pressioni più elevate e sostanze chimiche meglio delle guarnizioni EPDM. Controlla sempre la scheda tecnica del produttore per i valori di pressione esatti in base alla combinazione di materiale e guarnizione della valvola.
L'utilizzo di una valvola oltre la sua pressione nominale rischia di perdite, danni o guasti. Per motivi di sicurezza, selezionare valvole con una pressione nominale superiore alla massima pressione operativa del sistema.
Intervalli di temperatura per materiali diversi
Il corpo della valvola e i materiali delle guarnizioni definiscono l'intervallo di temperature entro cui una valvola può funzionare:
● Le valvole in ottone funzionano bene tra circa -20 °C e 160 °C. L'abbinamento con le guarnizioni in PTFE amplia questa gamma grazie alla resistenza al calore del PTFE.
● Le valvole in acciaio inossidabile coprono un intervallo più ampio, da circa -40 °C a 220 °C. Le guarnizioni FKM possono aumentare ulteriormente questo valore, gestendo fluidi più caldi e sostanze chimiche aggressive.
● Le valvole in PVC generalmente funzionano da -10 °C a 60 °C. Le guarnizioni in EPDM sono adatte all'acqua e al vapore ma non funzionano con oli o idrocarburi a temperature più elevate.
Le valvole in plastica sono le migliori per i sistemi a temperatura più bassa, mentre le valvole in metallo sono adatte agli ambienti più caldi o più esigenti.
Impatto sulle prestazioni delle valvole
La pressione e la temperatura influiscono sulla tenuta, sulla durata e sulla coppia operativa della valvola. Temperature più elevate possono ammorbidire le guarnizioni, causando perdite o un'usura più rapida. Una pressione eccessiva può deformare le parti o le guarnizioni della valvola, rischiando guasti.
La scelta di materiali e guarnizioni compatibili con la pressione e la temperatura del vostro sistema garantisce una tenuta affidabile e una maggiore durata della valvola. Inoltre previene costosi tempi di inattività e manutenzione.
Selezionare sempre valvole a sfera con pressione e temperatura massime del sistema per garantire un funzionamento sicuro e senza perdite e una durata prolungata della valvola.
Approvazioni e standard
Quando si selezionano le valvole a sfera, è fondamentale soddisfare gli standard di settore e ottenere le approvazioni adeguate. Queste certificazioni garantiscono che le valvole siano sicure, affidabili e adatte ad applicazioni specifiche come i sistemi di acqua potabile o gas. La conformità normativa aiuta inoltre a soddisfare i requisiti legali e le aspettative dei clienti.
Approvazioni per acqua potabile e gas
Le valvole a sfera utilizzate negli impianti di acqua potabile devono rispettare rigorosi standard di igiene e sicurezza. Le approvazioni comuni includono:
● WRAS (Water Regulators Advisory Scheme): certifica i prodotti per l'uso nei sistemi di approvvigionamento idrico del Regno Unito. Garantisce che i materiali non contamineranno l'acqua né influenzeranno il gusto.
● KIWA: una certificazione olandese focalizzata sulla sicurezza dell'acqua potabile e sulla qualità dei materiali.
● DVGW (Deutscher Verein des Gas- und Wasserfaches): una certificazione tedesca per prodotti a gas e acqua, che copre sicurezza, funzionalità e idoneità dei materiali.
● EN-331: uno standard europeo specifico per le valvole a sfera per gas utilizzate in installazioni residenziali e commerciali.
Queste approvazioni garantiscono che i materiali delle valvole siano sicuri per il contatto con acqua potabile o gas, prevenendo rischi per la salute e perdite.
ATEX e altri requisiti normativi
In ambienti pericolosi con atmosfere esplosive, le valvole a sfera devono soddisfare standard aggiuntivi come ATEX (ATmosphères EXplosibles). ATEX è una direttiva UE che definisce i requisiti di sicurezza per le apparecchiature utilizzate in atmosfere esplosive, come impianti chimici o raffinerie di petrolio.
Le valvole certificate secondo gli standard ATEX sono progettate per prevenire scintille o calore che potrebbero accendere gas o polvere. Ciò garantisce un funzionamento sicuro in ambienti volatili, proteggendo il personale e l'infrastruttura.
Potrebbero essere applicati altri standard a seconda del settore e della regione, tra cui:
● Standard ISO e ANSI per la progettazione e il collaudo generale delle valvole.
● Certificazione NSF per applicazioni alimentari.
● Standard API per valvole nelle industrie del petrolio e del gas.
Controlla sempre i requisiti normativi e di sicurezza specifici per la tua applicazione per selezionare una valvola a sfera conforme.
Verifica le certificazioni delle valvole a sfera nelle prime fasi del processo di selezione per garantire la conformità alle normative locali e agli standard di sicurezza specifici dell'applicazione.
Esempi di applicazione
Applicazioni per linee idriche residenziali
Le valvole a sfera sono comuni nei sistemi idrici residenziali. Aiutano a controllare il flusso dell'acqua in vari punti, come le linee di alimentazione principali, le diramazioni e i collegamenti degli elettrodomestici. Ecco come scegliere una valvola a sfera per il tipico utilizzo residenziale:
● Tipo di funzionamento: le valvole a sfera manuali sono le migliori. Sono semplici, economici e facili da utilizzare manualmente poiché non è necessaria l'automazione.
● Funzione del circuito: una valvola a sfera a 2 vie con un percorso del flusso rettilineo funziona bene. Permette un facile controllo on/off del flusso d'acqua.
● Materiale dell'alloggiamento: l'ottone è una buona scelta. Gestisce bene l'acqua calda e resiste alla corrosione comune negli impianti idraulici domestici.
● Materiale della guarnizione: le guarnizioni in EPDM sono adatte alle applicazioni con acqua potabile. Resistono all'acqua e al vapore e hanno una buona durabilità.
● Tipo e dimensioni della connessione: le valvole a sfera filettate standard si adattano alla maggior parte dei tubi residenziali e consentono una facile installazione.
● Coefficiente di flusso (Kv): solitamente il dimensionamento corrisponde al diametro del tubo. Per esigenze precise calcolare il Kv in base alla portata e alla pressione.
● Pressione e temperatura: le valvole in ottone sopportano pressioni fino a circa 80 bar e temperature fino a 160 °C. Ciò copre le condizioni tipiche dell'acqua domestica.
L'utilizzo della valvola a sfera giusta garantisce una chiusura affidabile dell'acqua, una facile manutenzione e una lunga durata nelle case.
Conclusione
Comprendere i tipi di funzionamento della valvola a sfera, le funzioni del circuito, i materiali e i tipi di connessione è fondamentale per una selezione ottimale. La considerazione della pressione, della temperatura e delle approvazioni normative garantisce sicurezza e prestazioni. La scelta del giusto tipo di valvola, ad esempio manuale o attuata, e di materiali come ottone o acciaio inossidabile, migliora l'efficienza del sistema. Profilo aziendale - Didtek Valve Group offre valvole a sfera di alta qualità che soddisfano esigenze diverse, fornendo valore attraverso prodotti durevoli e affidabili. La loro esperienza garantisce che i sistemi funzionino in modo fluido e sicuro, soddisfacendo gli standard del settore e le aspettative dei clienti.
Domande frequenti
D: Cos'è una guida alla scelta della valvola a sfera?
R: Una guida alla selezione della valvola a sfera aiuta a scegliere la valvola corretta in base al tipo di funzionamento, alla connessione, ai materiali e alle specifiche prestazionali.
D: Come si sceglie il materiale giusto per la valvola a sfera?
R: Selezionare i materiali in base al tipo di fluido, alla temperatura, alla pressione e alle condizioni ambientali per garantire compatibilità e durata.
D: Quali sono i vantaggi delle valvole a sfera attuate rispetto a quelle manuali?
R: Le valvole a sfera attuate offrono automazione e controllo remoto, garantendo precisione e velocità, mentre le valvole manuali sono semplici ed economiche per un uso poco frequente.
