Introduzione
Immagina di controllare un flusso di gas ad alta pressione con precisione e sicurezza. Questo è il ruolo delle valvole a sfera per GNL . Queste valvole specializzate garantiscono la gestione sicura del gas naturale liquefatto (GNL) in vari sistemi. In questo post imparerai come queste valvole mantengono la sicurezza, le loro caratteristiche critiche e la loro importanza nelle operazioni di GNL.
Comprendere le valvole a sfera per GNL
Definizione e funzionalità
Le valvole a sfera per GNL sono valvole specializzate progettate per controllare il flusso di gas naturale liquefatto (GNL) attraverso condotte e sistemi. Funzionano facendo ruotare una sfera sferica con un foro al centro, che si allinea con la tubazione per consentire il flusso o gira perpendicolarmente per bloccarla. Questo meccanismo semplice ma efficace garantisce un funzionamento rapido, rendendolo ideale per applicazioni che richiedono una chiusura rapida o un controllo preciso del flusso.
La funzione principale delle valvole a sfera per GNL è quella di fungere da guardiano affidabile in ambienti ad alta pressione e bassa temperatura. Consentono agli operatori di avviare, arrestare o regolare il flusso di GNL in modo efficiente, garantendo la sicurezza e l'integrità del sistema durante le varie fasi operative, tra cui la liquefazione, lo stoccaggio, il trasporto e la rigassificazione.
Tipi di valvole a sfera utilizzate negli impianti GNL
Nelle applicazioni GNL vengono impiegate diverse tipologie di valvole a sfera, ciascuna adatta a specifiche esigenze operative:
Valvole a sfera flottanti : sono le più comuni negli impianti GNL. Sono dotati di una sfera flottante che si muove leggermente sotto pressione, garantendo una tenuta ermetica contro le sedi. Sono adatti per applicazioni a pressione da bassa a moderata e sono facili da utilizzare.
Valvole a sfera montate su perno : progettate per ambienti ad alta pressione, queste valvole hanno una sfera supportata che rimane fissa sotto pressione. Forniscono una maggiore stabilità e sono ideali per tubazioni di grande diametro o sistemi ad alta pressione.
Valvole a sfera criogeniche : costruite appositamente per temperature estremamente basse, queste valvole utilizzano materiali come acciaio inossidabile o leghe speciali per prevenire la fragilità. Spesso sono dotati di cofani estesi e sedili specializzati per gestire in sicurezza le condizioni criogeniche.
| Tipo di valvola | Descrizione | Ideale per |
| Valvole a sfera flottanti | Comune nei sistemi GNL, caratterizzato da una sfera galleggiante che si muove leggermente sotto pressione per una tenuta ermetica. | Applicazioni a pressione da bassa a moderata |
| Valvole a sfera montate su perno | Presenta una palla supportata che rimane ferma sotto pressione, fornendo maggiore stabilità. | Ambienti ad alta pressione, tubazioni di grande diametro |
| Valvole a sfera criogeniche | Progettato per temperature estremamente basse con leghe speciali e coperchi estesi per prevenire la fragilità. | Movimentazione del GNL a temperature criogeniche |
Componenti chiave delle valvole a sfera per GNL
Comprendere le parti principali delle valvole a sfera per GNL aiuta a comprendere come garantiscono sicurezza e prestazioni:
Sfera : componente sferico con foro centrale, responsabile dell'apertura o della chiusura del flusso.
Sedi : superfici di tenuta in materiali morbidi o metallici, che garantiscono una chiusura a tenuta di bolle e prevengono perdite.
Stelo : collega la sfera all'attuatore o alla maniglia, trasmettendo la coppia per ruotare la sfera.
Corpo : la struttura principale che ospita i componenti interni, generalmente realizzata in acciaio inossidabile o acciaio forgiato per resistenza e resistenza alla corrosione.
Attuatore : dispositivo meccanico o automatizzato che controlla il funzionamento della valvola, consentendo movimenti rapidi e precisi.
Elementi di tenuta : guarnizioni aggiuntive, come baderne o guarnizioni, prevengono perdite lungo lo stelo e nei punti di connessione.
Come questi componenti contribuiscono alla sicurezza
Ogni componente svolge un ruolo fondamentale nel mantenimento degli standard di sicurezza:
Il design della sfera garantisce una tenuta ermetica, riducendo il rischio di perdite di GNL.
I sedili realizzati con materiali durevoli resistono a temperature criogeniche e alta pressione, prevenendo guasti.
Lo stelo e gli elementi di tenuta sono progettati per resistere alla contrazione termica, evitando perdite durante le variazioni di temperatura.
Gli attuatori possono essere integrati con sistemi di sicurezza per arresti rapidi in caso di emergenza.
La struttura robusta del corpo resiste a pressioni estreme e ambienti corrosivi, prolungando la durata.
Insieme, questi componenti formano un sistema resiliente che previene le perdite, resiste a condizioni difficili e consente una risposta rapida durante le emergenze. Una corretta progettazione, selezione dei materiali e manutenzione di ciascuna parte sono cruciali per la sicurezza e l’affidabilità complessive delle operazioni di GNL.
Meccanismi di sicurezza nelle valvole a sfera per GNL
Funzionalità di spegnimento rapido
Una delle caratteristiche di sicurezza più importanti delle valvole a sfera per GNL è la loro capacità di chiusura rapida. In situazioni di emergenza, come un improvviso aumento di pressione o una perdita, queste valvole possono chiudersi rapidamente, spesso entro un quarto di giro. Questa risposta rapida riduce al minimo il rischio di perdite di GNL, che potrebbero provocare incendi o esplosioni. Grazie al loro design semplice, gli operatori possono chiudere manualmente o automaticamente la valvola quasi istantaneamente, fornendo una linea di difesa essenziale contro eventi pericolosi.
Questo arresto rapido è particolarmente cruciale negli ambienti ad alta pressione dove anche un piccolo ritardo può degenerare in gravi problemi di sicurezza. Ad esempio, durante la rottura di una tubazione o un guasto alle apparecchiature, la capacità di isolare rapidamente il flusso impedisce la diffusione del GNL e riduce i potenziali danni. Molti moderni sistemi GNL incorporano controlli automatizzati che attivano la chiusura immediata della valvola al rilevamento di condizioni anomale, migliorando ulteriormente la sicurezza.
Meccanismo di tenuta affidabile
Il meccanismo di tenuta delle valvole a sfera per GNL è fondamentale per garantire la sicurezza. Quando la valvola è chiusa, la sfera sferica preme saldamente contro le sedi in materiali morbidi o metallici, creando una tenuta a tenuta di bolle. Ciò impedisce la fuoriuscita di GNL, anche in condizioni di pressione estrema o basse temperature. Il design di queste guarnizioni consente la contrazione e l'espansione termica, mantenendo l'integrità nel tempo.
Una sigillatura di alta qualità è essenziale perché le perdite di GNL sono pericolose. Il gas naturale liquefatto è altamente infiammabile e anche piccole perdite possono comportare seri rischi per la sicurezza. Tecnologie di tenuta avanzate, come le sedi metallo-metallo o ibride, vengono utilizzate per resistere all'ambiente criogenico e alle condizioni di alta pressione tipiche delle operazioni di GNL. La manutenzione e i test regolari aiutano a garantire che questi sigilli rimangano efficaci, salvaguardando ulteriormente il sistema.
Caratteristiche di sicurezza antincendio
La sicurezza antincendio è una priorità assoluta nei sistemi GNL. Le valvole sono dotate di caratteristiche ignifughe che consentono loro di mantenere le loro capacità di tenuta anche se esposte a calore intenso o fiamme. Molte valvole a sfera per GNL sono progettate con standard antincendio come API 607 e ISO 10497, che mettono alla prova la loro capacità di resistere al fuoco senza perdite.
Queste caratteristiche includono materiali del sedile resistenti al fuoco, rivestimenti ignifughi e design specializzati dello stelo. Alcune valvole incorporano guarnizioni a doppio corpo o guarnizioni ignifughe per evitare perdite durante un incendio. Inoltre, l'uso di steli a prova di esplosione aiuta a prevenire l'espulsione accidentale dello stelo in condizioni estreme, preservando l'integrità della valvola.
Le funzionalità di sicurezza antincendio sono spesso integrate da sistemi di arresto di emergenza che chiudono automaticamente le valvole se viene rilevato un incendio o un altro evento critico. Questa combinazione di risposta rapida e design resistente al fuoco migliora significativamente la sicurezza complessiva degli impianti di GNL.
Resistenza ad alta pressione e temperatura

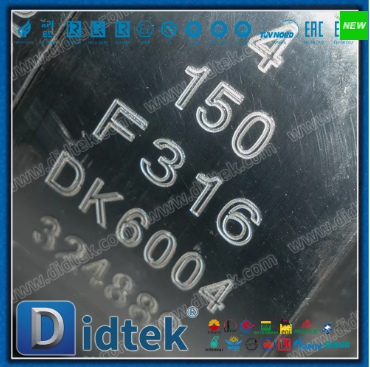

Materiali utilizzati nelle valvole a sfera per GNL ad alta pressione
Per garantire sicurezza e prestazioni in condizioni estreme, la scelta dei materiali nelle valvole a sfera per GNL ad alta pressione è fondamentale. L'acciaio forgiato, in particolare qualità come l'acciaio inossidabile 316L (CF3M) e l'acciaio inossidabile 316 (CF8M), sono tra le opzioni più comuni. Questi materiali offrono eccellente robustezza, tenacità e resistenza alla corrosione, rendendoli adatti a gestire sia alte pressioni che temperature criogeniche.
In alcuni casi, le leghe speciali come Monel 400 o Inconel vengono utilizzate per ambienti ancora più impegnativi, come l'offshore o la lavorazione chimica. Questi materiali resistono alla corrosione provocata dall'acqua salata, dai prodotti chimici e da altre sostanze aggressive, mantenendo l'integrità per lunghi periodi.
| Proprietà | dei materiali | Utilizzo nelle valvole a sfera per GNL |
| Acciaio inossidabile 316L | Eccellente resistenza alla corrosione, resistenza e tenacità. | Utilizzato nei sistemi GNL ad alta pressione per la sua durata in condizioni estreme. |
| Monel 400 | Resistenza alla corrosione superiore, soprattutto in acqua di mare. | Utilizzato per ambienti esposti ad acqua salata e sostanze chimiche aggressive. |
| Inconel | Resistenza alle alte temperature e resistenza meccanica. | Ideale per applicazioni offshore o di lavorazione chimica. |
Considerazioni sulla progettazione per condizioni estreme
La progettazione di valvole per ambienti ad alta pressione e bassa temperatura coinvolge diversi fattori chiave:
Spessore delle pareti e rinforzo: i componenti sono costruiti con uno spessore maggiore per resistere alla pressione e prevenire la deformazione.
Tecnologia di tenuta: i sedili realizzati in metallo, materiali compositi o ibridi mantengono una tenuta ermetica nonostante la contrazione termica.
Costruzione del corpo: i corpi robusti e forgiati eliminano i punti deboli e riducono il rischio di guasti.
Cappello esteso: questo design mantiene le guarnizioni dello stelo a temperatura ambiente, prevenendone il congelamento o la fragilità.
Fori di scarico: piccole cavità o fori di scarico nella cavità della sfera rilasciano i gas intrappolati, evitando l'accumulo di pressione dovuto alla contrazione termica.
Queste considerazioni aiutano a mantenere la sicurezza e l'affidabilità operativa, anche durante improvvisi picchi di pressione o fluttuazioni di temperatura.
Anticorrosione e durata
Importanza delle proprietà anticorrosione
Nei sistemi GNL, la corrosione può causare gravi rischi per la sicurezza e costosi tempi di fermo. Le valvole a sfera per GNL sono esposte ad ambienti difficili: freddo estremo, umidità e talvolta aria salata, soprattutto offshore. La corrosione indebolisce i corpi delle valvole e le parti interne, causando perdite o guasti. Ecco perché le proprietà anticorrosive sono cruciali. Aiutano le valvole a mantenere la resistenza e l'integrità della tenuta nel tempo, prevenendo perdite pericolose e garantendo un funzionamento sicuro.
La corrosione può verificarsi sulle superfici delle valvole esposte a GNL, aria ambiente o contaminanti. Anche piccoli buchi o crepe causati dalla corrosione possono svilupparsi sotto pressione, causando perdite. Le valvole con scarsa resistenza alla corrosione spesso richiedono una manutenzione o una sostituzione più frequente, aumentando i costi operativi. Le valvole a sfera per GNL di alta qualità utilizzano materiali e rivestimenti progettati per resistere alla corrosione, prolungando la durata e migliorando la sicurezza.
Materiali e rivestimenti per la longevità
Per combattere la corrosione, le valvole a sfera per GNL sono realizzate con materiali appositamente selezionati. Gli acciai inossidabili come 316L (CF3M) e 316 (CF8M) sono comuni grazie alla loro eccellente resistenza alla ruggine e alla vaiolatura. In ambienti più aggressivi, leghe come Monel 400 o Inconel offrono una protezione superiore contro la corrosione contro l'acqua salata e le sostanze chimiche.
Oltre ai materiali di base, i rivestimenti protettivi svolgono un ruolo chiave. Questi rivestimenti formano una barriera contro l’umidità e gli agenti corrosivi. I rivestimenti tipici includono:
Rivestimenti epossidici: forniscono una forte resistenza chimica e proteggono dall'abrasione.
Nichelatura: migliora la durezza superficiale e la resistenza alla corrosione.
Trattamenti di passivazione: migliorano lo strato di ossido naturale dell'acciaio inossidabile, prevenendo la ruggine.
I produttori di valvole utilizzano anche trattamenti superficiali avanzati come l'elettrolucidatura per levigare le superfici metalliche, riducendo i siti di corrosione e migliorando la pulizia.
Pratiche di manutenzione per una durata di vita estesa
Anche i materiali e i rivestimenti migliori necessitano di cure adeguate per durare. Una manutenzione regolare è essenziale per rilevare e affrontare i primi segni di corrosione o usura. Le pratiche di manutenzione tipiche includono:
Ispezioni visive: verificare la presenza di ruggine, scolorimento o danni alla superficie.
Pulizia: rimuovere depositi o contaminanti che possono accelerare la corrosione.
Lubrificazione: applicare i lubrificanti consigliati alle parti in movimento per ridurre l'attrito e l'usura.
Sostituzione della guarnizione: sostituire le sedi delle valvole e i materiali di imballaggio prima che si degradino.
Test di pressione e tenuta: garantiscono che l'integrità della valvola rimanga intatta nel tempo.
La manutenzione programmata aiuta a identificare la corrosione prima che causi perdite o guasti. Inoltre, prolunga la durata della valvola, riducendo la frequenza e i costi di sostituzione. In ambienti difficili, gli intervalli di manutenzione possono essere più brevi per garantire la sicurezza.
Applicazioni delle valvole a sfera per GNL
Liquefazione e stoccaggio del GNL
Le valvole a sfera per GNL svolgono un ruolo cruciale negli impianti di liquefazione e negli impianti di stoccaggio. Durante la liquefazione, il gas naturale viene raffreddato fino a circa -162°C, trasformandolo in un liquido. Le valvole devono funzionare in modo affidabile a queste temperature criogeniche, garantendo un controllo del flusso sicuro e preciso. Le valvole a sfera criogeniche isolano le sezioni per manutenzione o emergenze, prevenendo perdite che potrebbero causare rischi per la sicurezza.
Nei serbatoi di stoccaggio, queste valvole mantengono una chiusura ermetica per mantenere il GNL contenuto in sicurezza. Il loro design gestisce la contrazione e l'espansione termica senza perdere l'integrità della tenuta. I coperchi estesi mantengono le guarnizioni lontane dal freddo estremo, riducendo l'usura e prevenendo perdite. L'isolamento affidabile nei punti di stoccaggio aiuta a controllare la pressione e impedisce il rilascio accidentale di GNL.
Sistemi di gasdotti naturali
Le valvole a sfera sono essenziali per i gasdotti di gas naturale, in particolare quelli che trasportano GNL o gas rigassificato. Consentono agli operatori di interrompere rapidamente il flusso durante la manutenzione, le emergenze o le regolazioni del sistema. Le valvole montate su perno ad alta pressione garantiscono stabilità e tenuta ermetica nelle tubazioni di grande diametro.
Queste valvole resistono alle alte pressioni e agli sbalzi di temperatura comuni nelle tubazioni. Il loro rapido funzionamento a un quarto di giro consente una risposta rapida per evitare perdite o rotture. I design ignifughi e a prova di esplosione garantiscono che le valvole mantengano l'integrità in condizioni estreme, come incendi o picchi di pressione. Questa affidabilità aiuta a mantenere le condutture sicure e operative.
Esplorazione offshore e onshore
Negli impianti di esplorazione, le valvole a sfera controllano il flusso di GNL e altri gas in condizioni difficili. Le piattaforme offshore devono affrontare sfide come la corrosione dell'acqua salata, condizioni meteorologiche estreme e alte pressioni. Le valvole a sfera realizzate con leghe resistenti alla corrosione e rivestite con strati protettivi offrono durata in questi ambienti.
I siti di esplorazione onshore richiedono inoltre valvole che resistano allo sporco, all'umidità e ai cambiamenti di temperatura. Una sigillatura affidabile previene le perdite di gas infiammabili, proteggendo i lavoratori e le attrezzature. Gli attuatori automatizzati integrati con le valvole a sfera consentono il funzionamento remoto e lo spegnimento rapido durante le emergenze, migliorando la sicurezza.
Queste valvole sono fondamentali nella gestione dei flussi di gas ad alta pressione durante le fasi di perforazione, lavorazione e trasporto. La loro costruzione robusta e le caratteristiche di sicurezza li rendono indispensabili nei progetti GNL sia offshore che onshore.
Innovazioni nella tecnologia delle valvole a sfera per GNL
Recenti progressi tecnologici
La tecnologia delle valvole a sfera per GNL ha visto progressi significativi negli ultimi anni. I produttori ora sviluppano valvole con funzionalità avanzate di sicurezza, affidabilità e automazione. Uno dei principali progressi è la creazione di valvole a sfera flottanti bidirezionali. Queste valvole forniscono una tenuta a tenuta di bolle in entrambe le direzioni del flusso, riducendo il rischio di perdite durante il funzionamento. Questa innovazione migliora la sicurezza, soprattutto nelle applicazioni critiche di GNL dove prevenire la fuga di gas è fondamentale.
Un’altra svolta riguarda le tecnologie dei sedili ibridi. Combinando materiali metallici e di tenuta morbida, queste sedi offrono prestazioni di tenuta superiori a temperature criogeniche estreme e pressioni elevate. Inoltre prolungano la durata utile resistendo all'usura e alla contrazione termica. Inoltre, l’integrazione di sensori e attuatori intelligenti ha rivoluzionato il modo in cui funzionano le valvole GNL. Questi sistemi intelligenti monitorano le condizioni delle valvole in tempo reale, consentendo una manutenzione predittiva e una risposta rapida a potenziali problemi.
Integrazione dell'attuatore intelligente
Gli attuatori intelligenti sono ora comunemente integrati nelle valvole a sfera per GNL. Questi dispositivi consentono il funzionamento remoto, un controllo preciso e lo spegnimento automatico durante le emergenze. Si collegano ai sistemi di controllo dell'impianto, fornendo dati in tempo reale su stato della valvola, temperatura, pressione e potenziali guasti. Questa integrazione migliora la sicurezza consentendo risposte rapide a condizioni anomale, come perdite o guasti del sistema.
Inoltre, gli attuatori intelligenti facilitano l’automazione negli impianti di GNL. Le valvole automatizzate possono aprirsi o chiudersi in base alle richieste del sistema, riducendo l'errore umano e aumentando l'efficienza operativa. Ad esempio, nella spedizione di GNL, le valvole automatizzate gestiscono i processi di carico e scarico in modo sicuro ed efficiente, riducendo al minimo il rischio di incidenti.
Impatto sulla sicurezza e sull'efficienza
Questi progressi tecnologici aumentano significativamente la sicurezza e l’efficienza operativa. La sigillatura bidirezionale riduce il rischio di perdite, proteggendo il personale e l'ambiente. I sedili ibridi mantengono l'integrità per periodi più lunghi, diminuendo le esigenze di manutenzione. Sensori e attuatori intelligenti consentono il monitoraggio continuo, il rilevamento tempestivo dei guasti e interventi tempestivi, prevenendo costosi guasti e tempi di inattività.
L'automazione accelera i tempi di risposta durante le emergenze. Invece dell'intervento manuale, le valvole possono chiudersi istantaneamente dopo aver ricevuto segnali dai sistemi di sicurezza. Questa capacità di arresto rapido è fondamentale per gli ambienti criogenici ad alta pressione, dove anche i secondi contano. Nel complesso, le innovazioni nella tecnologia delle valvole a sfera per GNL aiutano gli impianti a operare in modo più sicuro, affidabile ed economico.
Conclusione
Le valvole a sfera per GNL garantiscono la massima sicurezza grazie alla chiusura rapida, alle guarnizioni affidabili e al design resistente al fuoco. Svolgono un ruolo cruciale nel prevenire perdite e garantire l'integrità operativa in ambienti ad alta pressione. Le tendenze future includono attuatori intelligenti e sedili ibridi, che migliorano la sicurezza e l’efficienza. Didtek offre innovative valvole a sfera per GNL che forniscono eccezionali caratteristiche di sicurezza e durata, soddisfacendo gli standard del settore e le esigenze dei clienti. La loro tecnologia avanzata garantisce prestazioni affidabili nelle applicazioni GNL più impegnative, offrendo un valore significativo agli operatori e alle strutture.
Domande frequenti
D: Cos'è una valvola a sfera per GNL?
R: Una valvola a sfera per GNL è una valvola specializzata utilizzata per controllare il flusso di gas naturale liquefatto attraverso le tubazioni, garantendo sicurezza e funzionamento efficiente.
D: In che modo le valvole a sfera per GNL garantiscono la sicurezza negli ambienti ad alta pressione?
R: Le valvole a sfera per GNL garantiscono sicurezza grazie a funzionalità di chiusura rapida, meccanismi di tenuta affidabili e caratteristiche antincendio, prevenendo perdite e mantenendo l'integrità sotto alta pressione.
D: Perché le valvole a sfera criogeniche sono importanti nei sistemi GNL?
R: Le valvole a sfera criogeniche sono fondamentali per gestire temperature estremamente basse, utilizzando materiali come l'acciaio inossidabile per prevenire la fragilità e garantire un controllo sicuro del flusso di GNL.
