Installazione, manutenzione e prevenzione dei guasti delle valvole di ritegno

Sapevi che un singolo evento di riflusso può distruggere un costoso sistema di tubazioni? Immaginate una linea idrica municipale ad alta pressione che inverte improvvisamente il flusso a causa di un intervento della pompa. Senza un meccanismo di non ritorno affidabile, lo shock idraulico risultante frantuma l"attrezzatura a monte in pochi secondi. Una configurazione inadeguata o una negligenza di routine spesso provocano una rapida usura dei componenti e il collasso completo del sistema.

Che tu sia un ingegnere esperto di tubazioni, un appaltatore sul campo o un responsabile di struttura, padroneggiare il controllo dei fluidi è obbligatorio. Questa guida fornisce tecniche di installazione impeccabili, strategie pratiche di manutenzione e tattiche comprovate per mantenere la tua infrastruttura in funzione in sicurezza per decenni.

Punti chiave

• Identificare il percorso di flusso corretto e scegliere l'orientamento fisico corretto sono i passaggi in assoluto più critici prima di montare qualsiasi dispositivo di non ritorno.
• Una configurazione di successo richiede un'ispezione preliminare approfondita, un lavaggio rigoroso della tubazione e il rigoroso rispetto delle linee guida sulla coppia meccanica per garantire l'integrità strutturale.
• I principali colpevoli dei guasti prematuri includono gravi colpi d'ariete, dimensionamento improprio del Cv, accumulo di detriti e installazione dell'unità sul piano sbagliato.
• La manutenzione ordinaria che comprende pulizia regolare, lubrificazione mirata e valutazioni visive interne prolunga esponenzialmente la durata della rete di tubazioni.
• L'utilizzo di progetti ingegneristici specializzati dotati di contrappesi esterni riduce drasticamente lo sbattimento cinetico e previene l'affaticamento meccanico.

Il panorama in evoluzione del controllo dei fluidi industriali

Il settore delle valvole industriali sta vivendo un massiccio spostamento verso l’analisi predittiva e la mitigazione meccanica avanzata. Norme ambientali più rigorose e costi esorbitanti associati ai tempi di inattività non pianificati guidano questo cambiamento. I gestori di impianti lungimiranti non si accontentano più di modelli base azionati dalla gravità. Esiste una crescente domanda di soluzioni ingegneristiche che assorbono attivamente l’energia cinetica. L’integrazione di sensori acustici per rilevare microperdite precoci prima che si intensifichino sta rapidamente diventando una pratica ingegneristica standard nelle infrastrutture critiche.

Preinstallazione: comprensione della meccanica e della dinamica del flusso

Prima di iniziare il lavoro fisico, il personale addetto alla manutenzione deve comprendere i fondamenti della meccanica dei fluidi. Questi componenti funzionano automaticamente in base ai differenziali di pressione del sistema. La loro configurazione iniziale impone l’affidabilità a lungo termine. La selezione di materiali standard del settore come l"acciaio fuso WCB o l"acciaio inossidabile Duplex che si adattano alle specifiche dinamiche dei fluidi è il passo fondamentale nella progettazione di un sistema robusto.

Identificazione del percorso di flusso corretto

Questi dispositivi sono strettamente unidirezionali. Il loro unico scopo è consentire al fluido di viaggiare in un percorso specifico bloccando in modo aggressivo il movimento inverso. I produttori in genere lanciano una freccia prominente sul corpo esterno. Individuare e verificare la direzione del flusso della valvola di ritegno è il passaggio in assoluto più critico prima del montaggio. L'installazione dell'unità al contrario provoca uno scenario di testa morta immediata. Questa svista pressurizza eccessivamente i tubi a monte e cancella le guarnizioni della pompa prima ancora che un operatore possa premere il pulsante di arresto di emergenza.

Scegliere il giusto orientamento

Il layout fisico della pipeline influenza direttamente la selezione dei componenti. La posizione di installazione della valvola di ritegno deve essere perfettamente allineata con la meccanica interna del modello scelto. La maggior parte delle varianti di oscillazione standard funzionano in modo ottimale su linee orizzontali. Si affidano alla gravità per aiutare il disco a chiudersi quando la velocità di avanzamento cessa. Le configurazioni verticali rappresentano una sfida ingegneristica più complessa. Se montato verticalmente, il fluido deve viaggiare verso l'alto. L'installazione di un modello standard dipendente dalla gravità in un tubo verticale con flusso verso il basso vanifica completamente il suo scopo. Le varianti pesanti a molla sono obbligatorie per gli scenari di flusso verso il basso per forzare la chiusura del meccanismo contro la forza di gravità.

Protocollo di installazione passo passo

Il passaggio dalla teoria alla pratica richiede precisione e pulizia. Il rispetto di un protocollo standardizzato riduce al minimo il rischio di perdite della flangia e fratture da stress interne.

Ispezione pre-installazione

Immagina di imbullonare un"enorme flangia da 12 pollici solo per rendersi conto che l"involucro di plastica per la spedizione è alloggiato nel perno della cerniera. Effettuare sempre un"ispezione visiva approfondita sotto un"illuminazione intensa. La tubazione stessa deve essere completamente lavata. Sporco, incrostazioni e scorie di saldatura abrasive agiscono come carta vetrata. Sono i catalizzatori primari del degrado precoce della sede e delle conseguenti perdite ad alta velocità.

Il processo di montaggio

Eseguire sistematicamente l"installazione fisica. Innanzitutto, assicurati che i tubi a monte e a valle siano perfettamente allineati. Forzare un corpo metallico rigido tra flange disallineate esercita un"enorme sollecitazione di flessione sulla fusione. Successivamente, abbassare con attenzione l"unità tra le flange. Assicurarsi che le guarnizioni industriali appropriate siano perfettamente centrate. Le guarnizioni disallineate sporgono nel percorso del flusso e causano turbolenze indesiderate. Infine, inserisci i bulloni e serrali utilizzando una sequenza a stella incrociata. Una chiave dinamometrica calibrata è la migliore difesa contro le microperdite.

Cause comuni di guasti al sistema

Capire perché i meccanismi di controllo dei fluidi si guastano è essenziale per la manutenzione preventiva. La maggior parte dei casi di guasto della valvola di ritegno derivano da un'applicazione errata piuttosto che da difetti di fabbricazione.

Colpo d"ariete e forte colpo

Lo shock idraulico si verifica quando il fluido in movimento è costretto a fermarsi violentemente. Quando una pompa ad alta capacità si spegne, l’enorme colonna d’acqua si inverte rapidamente. Se il meccanismo di chiusura reagisce troppo lentamente, il fluido di inversione sbatte il disco nella sede metallica con un"immensa forza cinetica. Questo sbattere ripetitivo piega i perni delle cerniere interne e deforma le superfici di tenuta.

Dimensionamento e condizioni di flusso errati

Una frequente svista ingegneristica è il dimensionamento del componente basandosi esclusivamente sul diametro esterno del tubo. È necessario calcolare le condizioni effettive del flusso. Se un"unità è sovradimensionata, la normale velocità del fluido sarà troppo bassa per mantenere il disco in una posizione stabile. Il flapper rimbalzerà continuamente sui fermi interni. Queste vibrazioni distruttive portano ad una rapida usura dei cuscinetti e ad un eventuale collasso meccanico.

Strategie proattive e selezione di precisione

Gli ingegneri devono selezionare l"attrezzatura in base a portate specifiche, densità del fluido e cadute di pressione accettabili. Il calcolo del coefficiente di flusso corretto garantisce che la normale velocità operativa fornisca una forza sufficiente per mantenere stabile il disco interno. Questa ingegneria di precisione elimina il rischio di vibrazioni.

Guida alla selezione del nucleo

Il confronto di diverse configurazioni è fondamentale per abbinare l"hardware al proprio ambiente idraulico specifico. Le opzioni standard disponibili in commercio semplicemente non saranno sufficienti per i sistemi soggetti a shock gravi.

L"integrazione di accessori meccanici controlla la velocità di chiusura e attenua gli sbattimenti distruttivi. L"utilizzo di modelli dotati di contrappesi regolabili consente agli operatori di ottimizzare le caratteristiche di chiusura. Il peso esterno aiuta a chiudere rapidamente il disco prima che il fluido di inversione raggiunga velocità distruttive.

Migliori pratiche di manutenzione complete

La stabilità operativa a lungo termine si basa interamente su un programma di assistenza strutturato. Senza una supervisione regolare, anche le leghe robuste soccomberanno all’attrito. L'implementazione di rigorose procedure operative standard per la manutenzione delle valvole di ritegno prolunga la durata della rete e protegge le risorse a valle.

Stabilire un programma di ispezione di routine

La frequenza delle ispezioni deve essere dettata dall"applicazione specifica e dalla frequenza del ciclo operativo. I sistemi di acqua pulita a pressioni moderate potrebbero richiedere solo un controllo visivo annuale. Le condutture che trasportano liquami abrasivi richiedono rigorose valutazioni trimestrali per mappare il degrado dei materiali.

Pulizia, lubrificazione e valutazione interna

La linea deve essere completamente isolata utilizzando valvole di blocco e depressurizzata in modo sicuro prima di girare qualsiasi chiave. Ispezionare la cavità interna per individuare eventuali accumuli di calcare una volta rimosso il coperchio. Utilizzare strumenti non abrasivi per pulire le superfici dei sedili. Fai molta attenzione a non graffiare il metallo. La rigatura microscopica compromette la tenuta unidirezionale. Applicare grasso industriale adatto alla temperatura ai perni delle cerniere esterne e ai premistoppa per i modelli dotati di leve esterne.

Considerazioni tecniche specifiche del settore

Questi componenti critici sono distribuiti in un vasto spettro di settori. Comprendere le esigenze del vostro settore è fondamentale per selezionare la metallurgia corretta.

Applicazioni per petrolio, gas e acque reflue

Il settore degli idrocarburi sottopone le infrastrutture ad ambienti brutali. Gli oleodotti e i gasdotti sopportano flussi multifase, pressioni estreme e gas acido altamente corrosivo. I materiali standard si dissolvono rapidamente in queste condizioni. La metallurgia avanzata come l"acciaio inossidabile Duplex conforme allo standard API 594 è essenziale. I sistemi di acque reflue devono affrontare la minaccia costante di detriti solidi. Le strutture spesso utilizzano percorsi di flusso specializzati a porte complete per prevenire intasamenti catastrofici.

Domande frequenti

È possibile installare una valvola di ritegno verticalmente?

L"integrazione verticale dipende fortemente dalla meccanica interna e dalla fluidodinamica. Una configurazione verticale è generalmente consentita se il fluido viaggia verso l"alto. La pressione idraulica solleva il disco interno mentre la gravità contribuisce a chiuderlo allo spegnimento della pompa. I modelli standard dipendenti dalla gravità rimangono permanentemente aperti e non riescono a impedire il riflusso se il flusso si sposta verso il basso. Per il flusso verticale verso il basso sono strettamente necessarie varianti specializzate a molla.

Come faccio a sapere se il mio sistema non funziona?

L’identificazione tempestiva dei segnali di allarme previene danni catastrofici alle condutture. I sintomi più comuni includono forti colpi durante l"arresto della pompa, vibrazioni eccessive e cadute di pressione inspiegabili. Osservare le pompe a monte che girano all"indietro dopo essere state spente è un segno definitivo di flusso inverso.

Qual è la velocità minima del flusso richiesta per mantenere il disco aperto?

Gli ingegneri si riferiscono a questo come al flusso minimo richiesto per la posizione completamente aperta. Varia notevolmente in base al design specifico e al peso della cerniera interna. Se la velocità effettiva del flusso scende al di sotto di questa soglia, il disco rimarrà sospeso nel flusso e vibrerà contro la sede. Ciò provoca un rapido affaticamento meccanico. Consultare sempre i diagrammi di flusso del produttore per far corrispondere il valore Cv alle condizioni effettive della tubazione.

Come si verifica la presenza di perdite interne senza rimuovere l"unità?

Il test delle emissioni acustiche è il metodo non distruttivo più affidabile utilizzato dai tecnici sul campo. Fissando i sensori a ultrasuoni al corpo esterno della valvola, gli ingegneri possono rilevare il sibilo ad alta frequenza del fluido che bypassa la sede interna. Il test della caduta di pressione sulle valvole di blocco isolate è un altro metodo standard per verificare l"integrità della tenuta.

Collabora con Didtek per soluzioni affidabili di controllo dei fluidi

Il successo a lungo termine di qualsiasi rete di movimentazione dei fluidi inizia con la scelta di un prodotto di alta qualità e progettato con precisione. Iniziare con una metallurgia superiore semplifica sostanzialmente il processo di installazione e riduce drasticamente la frequenza dei tempi di inattività forzati.

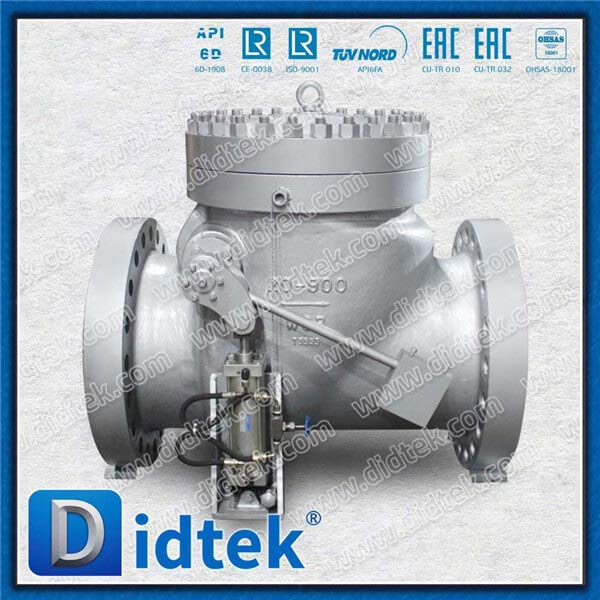

Didtek Valve è riconosciuta a livello globale per la rigorosa competenza produttiva, i rigorosi protocolli di test della pressione API 6D e un impegno costante nel fornire soluzioni durevoli. Il nostro catalogo comprende robusti modelli di oscillazione in acciaio fuso e modelli avanzati di contrappeso progettati per neutralizzare forti colpi d"ariete. Incoraggiamo ingegneri e responsabili degli acquisti a contattare il nostro team tecnico per consultazioni sul progetto. Visita il sito web ufficiale di Didtek Valve per trovare la configurazione assolutamente perfetta per la tua prossima installazione critica.
