Valvola a farfalla da 6 pollici: dimensioni, tipi, valori di pressione e guida alla selezione

Hai bisogno di un controllo preciso del flusso nel tuo sistema di tubazioni? Trovare il giusto equilibrio tra ingombro fisico e capacità di flusso è una sfida che molti ingegneri di strutture affrontano quotidianamente. Una valvola a farfalla da 6 pollici offre una soluzione ottimale. Serve come cavallo di battaglia fondamentale nelle moderne infrastrutture industriali. Che tu gestisca la distribuzione dell'acqua municipale, la movimentazione di sostanze chimiche aggressive o la regolazione di gas ad alta pressione, questa dimensione specifica della valvola offre un'efficienza del fluido eccezionale.

In questa guida tecnica esploreremo i meccanismi principali di questi dispositivi di isolamento. Analizzeremo le dimensioni standard, le configurazioni strutturali e i valori esatti di pressione. Comprendendo questi parametri tecnici, i responsabili degli approvvigionamenti e i progettisti delle tubazioni possono prendere decisioni informate. Una scelta adeguata garantisce la sicurezza operativa a lungo termine e riduce al minimo i costosi tempi di inattività per manutenzione.

Cos"è una valvola a farfalla da 6 pollici e come funziona?

Gli ingegneri della struttura fanno affidamento su questa apparecchiatura come dispositivo di controllo del flusso primario. Regola, strozza o isola in modo efficiente il flusso del fluido attraverso una tubazione. L'unità funziona come una valvola rotativa a quarto di giro . Ciò significa che una semplice rotazione di 90 gradi dell'albero operativo farà passare il disco da completamente aperto a completamente chiuso.

Da un punto di vista operativo, la meccanica si basa su quattro componenti principali. Questi includono il robusto corpo della valvola, il disco interno da 6 pollici, lo stelo centrale a prova di scoppio e la superficie di seduta resiliente. Quando un sistema automatizzato apre la linea, il disco ruota parallelamente al flusso del fluido. Ciò consente ai fluidi di passare attraverso il foro con una resistenza idrodinamica minima. Di conseguenza, il sistema subisce una caduta di pressione trascurabile. Quando è chiuso, il disco è rigorosamente perpendicolare al flusso. Si comprime saldamente contro il sedile per evitare perdite. Questo semplice movimento rotatorio riduce significativamente l"usura meccanica rispetto alle tradizionali valvole a saracinesca o a globo.

Grazie al suo dimensionamento DN150, questa apparecchiatura rappresenta la soluzione ideale per una moltitudine di processi industriali. Fornisce un foro interno sufficientemente grande per il trasferimento di fluidi ad alto volume pur rimanendo notevolmente compatto. In termini pratici, incontrerete spesso queste unità installate nelle reti di distribuzione idrica municipale, negli impianti di trattamento delle acque reflue per servizio pesante e nei sistemi di refrigerazione HVAC commerciali.

Tendenze attuali del settore nelle specifiche delle valvole

L’analisi delle attuali tendenze delle tubazioni industriali rivela un cambiamento significativo nelle pratiche di specifica. Le strutture danno sempre più priorità a rigorosi standard di emissioni fuggitive pari a zero per soddisfare le moderne normative ambientali. Di conseguenza, gli ingegneri delle tubazioni stanno abbandonando le tradizionali valvole a movimento lineare. Invece, c’è una massiccia spinta del settore verso i design a triplo offset con sede in metallo, anche per applicazioni di pressione di medio livello. Questa transizione non solo riduce l’ingombro fisico della rete di tubazioni, ma riduce anche significativamente i costi di manutenzione a lungo termine attraverso meccanismi di posizionamento privi di attrito. Anche l’integrazione dell’attuazione intelligente sta diventando lo standard, consentendo agli operatori di monitorare lo stato delle valvole e la coppia erogata in tempo reale da una sala di controllo centralizzata.

Dimensioni standard e compatibilità della flangia

Quando i team di ingegneri progettano un layout di tubazioni complesso, la dimensione faccia a faccia funge da metrica spaziale critica. Questa misura determina la larghezza fisica del corpo valvola. Determina esattamente lo spazio necessario tra le due flange del tubo adiacenti durante il processo di installazione.

Per un"unità da 6 pollici, le dimensioni faccia a faccia sono rigorosamente regolate da standard ingegneristici internazionali per garantire l"intercambiabilità universale. Lo standard più ampiamente citato è API 609. Nella categoria A API 609, che copre le valvole concentriche standard, la dimensione da faccia a faccia è generalmente di 2,12 pollici o 54 millimetri. Per la Categoria B, che copre i progetti offset ad alte prestazioni, la dimensione strutturale è generalmente più ampia per accogliere la geometria dello stelo offset. Il rispetto di queste dimensioni standardizzate garantisce che i tecnici della manutenzione possano sostituire senza problemi le infrastrutture obsolete senza tagliare o modificare le condutture esistenti.

Per garantire un collegamento sicuro sotto pressione, l"unità deve essere perfettamente compatibile con le flange della tubazione. Le unità standard sono prodotte per allinearsi ai principali standard globali sulle flange. Questi includono ASME B16.5 Classe 150 e Classe 300, insieme agli europei EN 1092-1 PN10 e PN16. Comprendere lo schema dei fori dei bulloni è assolutamente essenziale per l"approvvigionamento. Ad esempio, una flangia ANSI Classe 150 da 6 pollici presenta un diametro del cerchio dei bulloni standard di 9,5 pollici e richiede esattamente otto bulloni per ottenere una forza di serraggio uniforme.

Configurazioni strutturali: tipi di corpo wafer e aletta

Il design del corpo selezionato influisce direttamente sul modo in cui l'unità viene installata e mantenuta. Molti layout di tubazioni utilizzano una configurazione Wafer Style per risparmiare spazio e ridurre il peso. Questo design è specificatamente progettato per essere inserito direttamente tra due flange di tubi paralleli. Invece di utilizzare inserti filettati, si affida interamente a lunghi bulloni flangiati che attraversano l'intero perimetro esterno del corpo valvola. I tubi adiacenti si comprimono insieme per bloccare saldamente l'unità in posizione.

Il vantaggio principale di questa configurazione è il suo intrinseco rapporto costo-efficacia. È eccezionalmente facile per un singolo tecnico effettuare l"installazione in spazi ristretti. Tuttavia, è particolarmente adatto per il controllo del flusso in linea standard. Poiché l"unità è sostenuta esclusivamente dalla compressione di entrambe le flange, le squadre di manutenzione non possono rimuovere la tubazione a valle per le riparazioni mentre il lato a monte rimane sotto pressione.

In netto contrasto, il servizio bidirezionale senza uscita richiede un approccio diverso. Una valvola Lug Style presenta alette filettate per impieghi gravosi che sporgono attorno all'intero perimetro della fusione. Invece di utilizzare bulloni lunghi che attraversano la valvola, ciascuna flangia del tubo adiacente viene imbullonata in modo indipendente direttamente nelle alette filettate utilizzando viti a testa cilindrica individuali. Questa differenza strutturale fornisce un importante vantaggio operativo. Il personale di manutenzione può depressurizzare e svitare in sicurezza la tubazione a valle mentre il sistema a monte rimane completamente pressurizzato. Queste unità sono obbligatorie per le applicazioni di fine linea e per i sistemi che richiedono frequenti manutenzioni a valle.

Design offset: concentrico e ad alte prestazioni

La configurazione più diffusa per le applicazioni industriali standard è il design con offset zero. In questi modelli concentrici lo stelo di manovra è perfettamente centrato al centro del disco. Il disco stesso è perfettamente centrato nel foro interno.

Questo design tradizionale fa molto affidamento su una sede in elastomero resiliente per creare una perfetta aderenza alle interferenze. Quando l"operatore chiude la linea, il bordo esterno del disco comprime la sede in gomma spessa per garantire zero perdite. I design concentrici sono altamente efficaci ed economicamente sostenibili. Rimangono la scelta standard per i fluidi a bassa pressione come l"acqua potabile municipale, l"aria compressa degli impianti e i fluidi HVAC di base.

Quando le temperature di processo aumentano in modo significativo o le pressioni interne superano i limiti fisici delle sedi in gomma, gli ingegneri delle tubazioni si rivolgono a progetti offset ad alte prestazioni. Nella configurazione a doppio offset, lo stelo viene spostato fisicamente dietro il disco e spinto leggermente da un lato. Questa geometria specifica crea un"azione a camma. Allontana il disco dalla sede immediatamente dopo l"apertura. Ciò riduce drasticamente l"attrito, prolunga la durata del sedile e consente all"unità di gestire pressioni più elevate fino alla Classe ANSI 300.

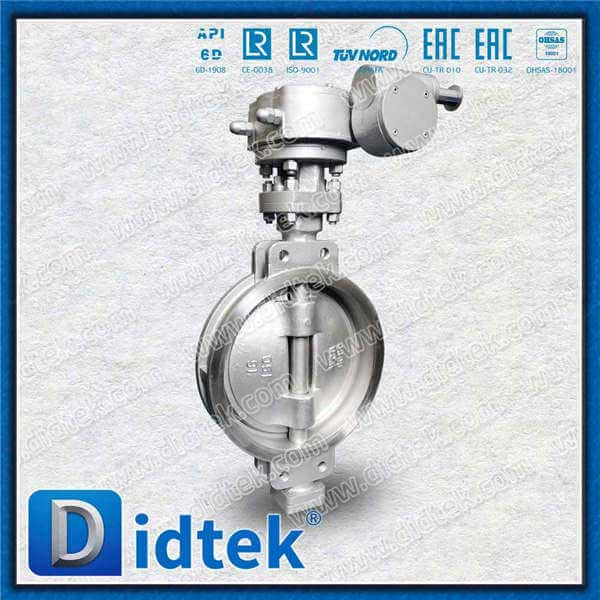

Per condizioni estreme, le configurazioni a triplo offset aggiungono una geometria del sedile conica. Questo design elimina ogni sfregamento tra il disco e la sede. Queste unità utilizzano sedili laminati metallo-metallo. Raggiungono un isolamento impeccabile a zero perdite nel vapore surriscaldato ad alta temperatura, nella lavorazione chimica abrasiva e nel trasporto di petrolio ad alta pressione.

Valori di pressione e limiti di temperatura

La selezione del corretto livello di pressione è fondamentale per mantenere la sicurezza complessiva del sistema. La classe di pressione designata determina rigorosamente la pressione idrodinamica interna massima che il corpo può sopportare prima di rischiare la deformazione strutturale. Per un diametro di 6 pollici, la valutazione specificata più frequentemente nelle infrastrutture del Nord America è la Classe ANSI 150. Questa gestisce in modo sicuro pressioni di esercizio massime fino a circa 285 PSI a temperatura ambiente. Per la raffinazione petrolchimica, la classe ANSI 300 viene utilizzata per supportare pressioni fino a 740 PSI.

Il limite massimo di temperatura operativa è quasi interamente dettato dalla composizione chimica dei materiali del sedile. La scelta di un elastomero errato per un"applicazione ad alta temperatura causerà la fusione, l"indurimento o la rottura prematura della sede. La gomma EPDM funge da standard industriale per le applicazioni idriche e HVAC, funzionando in modo ottimale fino a 250 gradi Fahrenheit. Al contrario, il nitrile è strettamente preferito per gli oli a base di petrolio e i gas combustibili. Per gli acidi corrosivi altamente aggressivi, il PTFE offre un"eccezionale inerzia chimica. I sedili metallici realizzati in acciaio inossidabile o stellite sono obbligatori per ambienti surriscaldati che superano i 1000 gradi Fahrenheit.

Attuazione e automazione del flusso

Mentre i componenti più piccoli delle tubazioni possono essere facilmente azionati con una semplice leva, un diametro di 6 pollici presenta una sfida fisica completamente diversa. La superficie di un disco da 6 pollici è notevole. La pressione dinamica del fluido che spinge contro di esso genera notevoli requisiti di coppia di spunto.

Per questo motivo specifico, è altamente raccomandato un operatore con cambio manuale rispetto a una leva. La scatola ingranaggi a vite senza fine integrata offre un enorme vantaggio meccanico. Permette ad un solo operatore di aprire o chiudere la linea senza intoppi e senza eccessivo sforzo fisico. Inoltre, questo meccanismo ad ingranaggi impone una velocità di chiusura graduale. Ciò impedisce intrinsecamente i pericolosi picchi di pressione noti come colpi d"ariete.

I moderni impianti industriali richiedono sempre più il controllo automatizzato dei processi. Per le soluzioni attuate personalizzate (elettriche o pneumatiche) , i gestori della struttura devono valutare le utenze disponibili. Gli attuatori pneumatici utilizzano l'aria compressa dell'impianto per azionare un meccanismo a pignone e cremagliera. Si attivano in modo incredibilmente veloce e non presentano alcun rischio di incendio in ambienti infiammabili. Gli attuatori elettrici, alimentati da motori integrati, offrono una precisione superiore per modulare il flusso e mantenere il disco ad un angolo esatto per una strozzatura continua.

Guida alla selezione passo passo per ingegneri di strutture

L"acquisto della corretta attrezzatura per il controllo del flusso richiede una valutazione sistematica dei parametri tecnici specifici. L"utilizzo di un processo di selezione strutturato riduce il rischio di usura prematura e costosi tempi di inattività del sistema. Segui questo quadro basato sull"evidenza per specificare l"esatta configurazione richiesta per il tuo progetto.

Caratterizzazione del fluido: analizzare esattamente cosa fluirà attraverso la tubazione è il passaggio fondamentale. Valutare se il mezzo è un liquido potabile pulito, un liquame minerario abrasivo o un acido corrosivo. La composizione chimica determina direttamente i requisiti metallurgici del corpo, del materiale del disco e della sede elastomerica.

Limiti di temperatura e pressione: controllare attentamente la pressione operativa normale massima insieme a potenziali condizioni di picco di picco. Questi dati critici riveleranno immediatamente se un design concentrico standard con sede in gomma è sufficiente o se i limiti termici richiedono un'unità con sede metallica ad alte prestazioni classificata per la Classe ANSI 300.

Vincoli di installazione: valutare il sito di installazione fisica in fabbrica. Se l'unità viene posizionata in linea e non fungerà mai da punto di isolamento per la manutenzione a valle, è possibile risparmiare capitale specificando un corpo wafer. Se si trova alla fine di un tratto di tubo, è obbligatoria la configurazione del capocorda.

Requisiti di automazione: decidere il livello di controllo fisico richiesto. Per le tubazioni isolate è perfettamente adeguato un azionamento manuale a ingranaggi resistente alle intemperie. Per i processi che richiedono una regolazione continua del flusso, selezionare l'attuatore pneumatico o elettrico appropriato in base ai calcoli della coppia e alle fonti di energia disponibili.

Collaborazione con un produttore di valvole certificato

L"affidabilità finale di un sistema di tubazioni complesso è direttamente proporzionale alle tolleranze di produzione del fornitore dei componenti. L"approvvigionamento di infrastrutture industriali da fornitori non verificati spesso si traduce in dimensioni incoerenti, polimerizzazione degli elastomeri inferiore agli standard e guasti catastrofici del guscio sotto forte pressione.

Quando si acquistano infrastrutture critiche, è fondamentale collaborare con un produttore certificato. Rinomate società di ingegneria operano secondo rigorosi sistemi di gestione della qualità ISO 9001. Garantiscono che ogni singola unità sia sottoposta a rigorosi test idrostatici e pneumatici in conformità con gli standard API 598 prima che lasci la fabbrica. Interagendo direttamente con un team di produzione esperto, i responsabili degli approvvigionamenti ricevono una tracciabilità completa dei materiali e una guida empirica sul dimensionamento della coppia. Ciò garantisce soluzioni su misura per la sicurezza operativa.

Se hai bisogno di assistenza per dimensionare il tuo prossimo progetto, valuta attentamente i parametri del tuo sistema e scegli l"attrezzatura in linea con i tuoi specifici standard di settore. Esplora la nostra offerta completa di prodotti su Didtek Valve per trovare la configurazione esatta che soddisfa le tue rigorose esigenze di prestazioni.

Quanto pesa una valvola a farfalla da 6 pollici?

Il peso complessivo dipende interamente dallo stile del corpo, dalla composizione metallurgica e dal design dell"offset. Un modello concentrico standard in stile wafer da 6 pollici prodotto in ghisa pesa tipicamente tra 15 e 22 libbre. Un"unità con aletta richiede molto più metallo per gli inserti filettati spessi, spingendo il peso a circa 25-35 libbre. I modelli con doppio o triplo offset ad alte prestazioni realizzati in acciaio al carbonio presentano pareti del corpo fortemente rinforzate per gestire pressioni di Classe 300, spesso con un peso superiore a 45 libbre.

È possibile utilizzare una valvola a farfalla da 6 pollici per la strozzatura?

Sì, questi dispositivi rotanti sono altamente in grado di modulare e limitare il flusso del fluido. Le migliori pratiche ingegneristiche impongono che il disco debba essere mantenuto aperto tra 30 gradi e 80 gradi durante le operazioni di limitazione continue. Il funzionamento a meno di 30 gradi di apertura crea getti di fluido ad alta velocità che provocano una grave cavitazione, portando a una rapida erosione della sede. Il funzionamento oltre gli 80 gradi fornisce variazioni trascurabili della portata.

Qual è il valore Cv di una valvola a farfalla da 6 pollici?

Il coefficiente di flusso rappresenta il volume d"acqua in galloni americani al minuto che scorrerà attraverso l"unità con una caduta di pressione esattamente di 1 PSI. Per un"unità da 6 pollici completamente aperta, il valore Cv varia tipicamente da 1500 a 1800. Questa variazione dipende fortemente dal profilo aerodinamico del disco interno. I dischi più sottili offrono una minore resistenza idrodinamica e quindi producono un coefficiente di flusso notevolmente più elevato.

Le valvole a farfalla hanno una direzione del flusso?

I modelli concentrici standard rivestiti in gomma sono intrinsecamente bidirezionali. Possono sigillare ugualmente bene contro la pressione da entrambe le direzioni. I modelli con doppio e triplo offset ad alte prestazioni sono generalmente direzionali per progettazione. Presentano una direzione di flusso preferenziale, chiaramente indicata da una freccia stampata sul corpo esterno. Sebbene tecnicamente possano sigillare contro la pressione inversa, ciò spesso riduce la pressione massima nominale e accelera l"usura meccanica nel tempo.

Qual è l"orientamento di installazione corretto per una valvola a farfalla da 6 pollici?

Per prestazioni e longevità ottimali, lo stelo della valvola dovrebbe idealmente essere installato con orientamento orizzontale, soprattutto nelle tubazioni che trattano fluidi con solidi sospesi o particolati. L"installazione dello stelo in orizzontale impedisce ai detriti di depositarsi direttamente nel cuscinetto inferiore dello stelo, causando un aumento della coppia e un guasto prematuro della tenuta. Se l"installazione orizzontale è impossibile a causa di vincoli di spazio, l"installazione verticale è accettabile per i fluidi puliti, ma il cuscinetto inferiore deve essere attentamente monitorato durante la manutenzione ordinaria.

Quanta coppia è necessaria per azionare una valvola a farfalla da 6 pollici?

La coppia operativa dipende dalla pressione del sistema, dal tipo di fluido e dal materiale della sede. In un"applicazione con acqua standard ANSI Classe 150 con sede in EPDM, la coppia di spunto per un"unità da 6 pollici varia generalmente da 600 a 900 pollici-libbre. Tuttavia, se il sistema gestisce gas secchi o fanghi abrasivi, la mancanza di lubrificazione aumenta significativamente l"attrito, richiedendo l"aggiunta di un fattore di sicurezza di almeno il 30% ai calcoli del dimensionamento dell"attuatore. I design con sedi metalliche ad alte prestazioni richiederanno coppie in uscita ancora più elevate per ottenere una tenuta meccanica adeguata.
