La specifica di una valvola per sistemi di fluidi industriali richiede una seria lungimiranza tecnica e precisione. Gestire un'elevata quantità di moto del fluido e carichi di pressione significativi a 40 bar non è un compito semplice. Inoltre, dovete affrontare rigidi limiti di emissioni fuggitive regolati da moderni standard ambientali. Quando si passa alla specifica DN125 PN40, queste realtà ingegneristiche aumentano enormemente. Nelle applicazioni di grande diametro, la rottura del soffietto o il guasto della sede provocano arresti catastrofici della linea quasi immediatamente. Tali fallimenti portano inevitabilmente a gravi rischi ambientali e a massicce perdite di produzione. Sono necessari componenti altamente affidabili per mantenere le operazioni sicure e stabili anche in condizioni di stress estremo. Questo articolo fornisce un quadro tecnico, indipendente dal fornitore, per gli appalti industriali. Vi aiuteremo a valutare e selezionare le valvole a soffietto ad alte prestazioni per i vostri sistemi di fluidi industriali critici. Continua a leggere per padroneggiare i parametri esatti necessari per l'affidabilità a lungo termine e prestazioni a perdite zero.
Punti chiave
Una valvola a soffietto DN125 richiede un soffietto multistrato per gestire la lunghezza della corsa estesa senza compromettere la durata del ciclo.
Le specifiche dei materiali sono importanti: le valvole a soffietto 1.0619 (acciaio fuso) offrono l'equilibrio ottimale tra resilienza termica e integrità strutturale per le classificazioni PN40.
La verifica della conformità delle valvole a globo agli standard DIN deve estendersi oltre le dimensioni faccia a faccia per includere test documentati sulle perdite di elio e garanzie sul ciclo di fatica dei soffietti.
Il dimensionamento di una valvola a globo di grande diametro richiede calcoli precisi del coefficiente di flusso (Cv/Kv) per evitare cadute di pressione eccessive inerenti alle geometrie della valvola a globo.

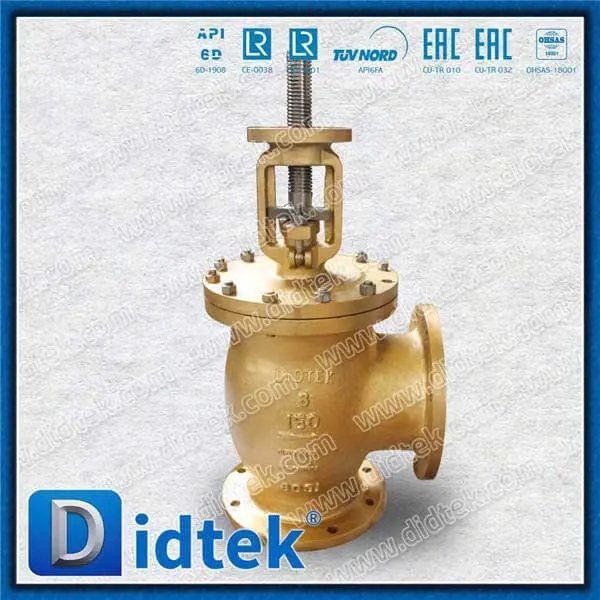

Le sfide ingegneristiche di una valvola a globo di grande diametro
Inquadramento dei problemi aziendali
La scalabilità fino alla dimensione DN125 aumenta significativamente i rischi operativi. È necessario aumentare le distanze della corsa per aprire completamente la porta della valvola. A causa dell'enorme superficie del disco diventa necessaria una coppia di azionamento più elevata. Una maggiore turbolenza del flusso penalizza anche i componenti interni della valvola su questa scala. Una valvola a globo di grande diametro forza naturalmente il fluido attraverso un tortuoso percorso a forma di S. Questa complessa geometria del flusso crea significative variazioni di resistenza, vibrazioni e pressione localizzata.
Fatica dei soffietti nelle corse ampie
La portanza richiesta per un sedile DN125 sottopone a notevole sforzo meccanico il soffietto metallico. Una corsa estesa comprime ed espande fisicamente ripetutamente la geometria della convoluzione. In questi scenari non è possibile fare affidamento su alternative saldate a strato singolo. I progetti a strato singolo falliscono prematuramente in caso di spostamenti così grandi perché concentrano lo stress. È invece necessario specificare soffietti multistrato idroformati per diametri di grandi dimensioni. La struttura multistrato distribuisce uniformemente lo stress meccanico su diversi strati metallici sottili. Questo design avanzato garantisce che il soffietto resista a migliaia di cicli di attuazione senza strapparsi.
Mitigazione della caduta di pressione
Le valvole a globo causano intrinsecamente perdite di carico più elevate rispetto ai design a saracinesca o a sfera. Il materiale cambia direzione due volte all'interno del corpo fuso. Per garantire che l'efficienza del sistema rimanga intatta, gli ingegneri devono definire accuratamente i valori Kv accettabili. Per un'unità DN125 che funziona a PN40, gli ingegneri in genere puntano a un valore Kv compreso tra 200 e 250. Questo varia leggermente a seconda del design specifico della porta interna. Un calcolo preciso impedisce un'eccessiva perdita di energia nel sistema di pompaggio. Se ignori i calcoli Kv, le tue pompe consumeranno energia in eccesso solo per mantenere le portate di base.
Criteri di valutazione per una valvola a globo con tenuta a soffietto (il quadro STAMP)
Gli ingegneri utilizzano la struttura STAMP per qualificare sistematicamente una valvola a globo con tenuta a soffietto . Ti garantisce di affrontare ogni variabile operativa critica prima di finalizzare un ordine di acquisto.
Taglia e corsa (S)
È necessario valutare attentamente i requisiti di corsa lineare. Assicurarsi che l'alloggiamento del soffietto si adatti completamente alla posizione aperta durante il flusso massimo. Se l'alloggiamento è troppo corto, il soffietto subisce gravi danni da compressione. La sovracompressione deforma permanentemente le spire e rovina la memoria elastica del metallo. Ciò limita fortemente la sua durata a fatica e provoca perdite precoci.
Temperatura ed espansione termica (T)
I sistemi di processo spesso subiscono improvvisi sbalzi termici durante le fasi di avvio o arresto. È necessario valutare l'impatto di queste modifiche sulla saldatura dal soffietto allo stelo. Il funzionamento a 40 bar di pressione aggrava questo stress strutturale. L'espansione termica irregolare può fratturare facilmente le saldature inferiori. Tali fratture portano a emissioni fuggitive immediate. Sono necessari materiali abbinati per tassi di dilatazione termica simili per evitare il taglio della saldatura.
Applicazione e attuazione (A)
Determina in anticipo i requisiti di controllo manuale o automatizzato. Un disco da 125 mm rivolto verso la pressione differenziale PN40 richiede una notevole forza meccanica per chiudersi ermeticamente. I volantini manuali spesso richiedono operatori con attrezzi supplementari su questa scala per proteggere gli operatori da infortuni. Gli attuatori pneumatici o elettrici automatizzati devono generare una coppia massiccia. Devono superare il differenziale di 40 bar senza stallare a metà corsa.
Compatibilità multimediale (M)
Valutare sempre la velocità del fluido e il contenuto di particolato prima della specifica. I modelli a soffietto garantiscono prestazioni eccezionali nella gestione di vapore pulito, olio termico e sostanze chimiche pericolose. Tuttavia, sono del tutto inadatti per fluidi o fanghi altamente abrasivi. Le particelle solide si compattano facilmente nelle strette circonvoluzioni del soffietto. Ciò limita il movimento lineare e schiaccia gli strati metallici durante l'azionamento. Installare sempre i filtri a monte se i mezzi contengono solidi sospesi.
Integrità della pressione (P)
Confermare la conformità dello spessore della parete PN40 standard nell'intero corpo della valvola. Una progettazione affidabile richiede inoltre un premistoppa di riserva secondario nel coperchio. Se il soffietto metallico primario dovesse rompersi, questa baderna in grafite funge da cruciale protezione contro i guasti. Impedisce ai mezzi tossici o ad alta temperatura di fuoriuscire nell'ambiente. Non acquistare valvole prive di questo sigillo di sicurezza secondario.
| Considerazione chiave | sul parametro TIMBRO per DN125 PN40 | Errore comune da evitare |
| Taglia e corsa (S) | L'alloggiamento deve essere completamente compresso sotto. | Ignorando il gioco dell'altezza della corsa ampliato. |
| Temperatura (T) | Le saldature devono resistere fino a 400°C senza fessurarsi. | Coefficienti di dilatazione termica non corrispondenti. |
| Applicazione (A) | Calcolare la coppia esatta per un differenziale a 40 bar. | Attuatori pneumatici sottodimensionati. |
| Mezzi (M) | Assicurarsi che il fluido sia completamente privo di particelle dure. | Utilizzo di soffietti per linee di liquami abrasivi. |
| Pressione (P) | Verificare la presenza del premistoppa secondario in grafite. | Affidarsi esclusivamente al soffietto per il contenimento. |
Selezione del materiale: specifica della valvola a soffietto 1.0619
La scelta della giusta metallurgia determina la vostra longevità operativa. Una valvola a soffietto 1.0619 si distingue come lo standard industriale assoluto per le applicazioni europee ad alto stress.
Perché 1.0619 (acciaio fuso WCB)
Il materiale 1.0619 rappresenta un acciaio fuso di alta qualità standardizzato secondo la norma DIN EN 10213. Offre un eccellente equilibrio tra carico di snervamento e resilienza termica. Questo acciaio fuso gestisce senza sforzo picchi di pressione improvvisi. Mantiene una rigorosa integrità strutturale a temperature operative continue fino a 400°C. Si rivela di gran lunga superiore agli acciai al carbonio standard quando utilizzato in ambienti aggressivi ad alta pressione. La sua composizione chimica standardizzata garantisce risultati di saldatura e lavorazione prevedibili.
Metallurgia dei soffietti
Non dare per scontato che i soffietti standard 304SS siano sufficienti per applicazioni industriali. Pur essendo adeguato per impieghi leggeri, il 304SS è soggetto rapidamente a fessurazioni da tensocorrosione. Dovresti contrastare questo materiale di base con leghe avanzate. L'utilizzo del 316Ti aggiunge titanio per una stabilità alle alte temperature significativamente migliore. Le leghe Hastelloy o Inconel prevengono la rottura indotta dal cloruro nei flussi chimici aggressivi. Specificare correttamente il componente effettivo del soffietto ti evita guasti precoci e catastrofici. Il materiale del soffietto solitamente determina il vero ciclo di vita dell'intera unità.
Rivestimento duro del rivestimento
Il vapore ad alta pressione e l'olio termico causano gravi trafilature e grippaggi sulle sedi di metallo nudo. È necessario proteggere queste superfici di seduta critiche per garantire una chiusura ermetica. Si consiglia vivamente di specificare Stellite gr. 6 o un rivestimento duro equivalente sia sulla sede che sul disco. Questo rivestimento in lega di cobalto-cromo resiste all'usura meccanica e all'erosione. Garantisce una chiusura a tenuta di bolle anche dopo migliaia di operazioni ad alta velocità.
Verifica di un'autentica valvola a globo standard DIN
Una certificazione adeguata distingue le valvole progettate di alta qualità dalle imitazioni di basso livello. Una vera valvola a globo standard DIN deve superare controlli rigorosi e documentati prima di lasciare la fabbrica.
Conformità dimensionale
Innanzitutto, verificare rigorosamente la geometria esterna. Riferimento incrociato DIN EN 1092-1 per garantire le dimensioni corrette della flangia e gli schemi di foratura. Successivamente, verificare la lunghezza da faccia a faccia rispetto alle specifiche DIN EN 558-1. La maggior parte delle applicazioni PN40 utilizzano le dimensioni della Serie 1. Il rigoroso rispetto garantisce che la nuova valvola si adatti perfettamente alla rete di tubazioni esistente. Ciò impedisce alle squadre di manutenzione di applicare pericolose sollecitazioni meccaniche per allineare le flange.
Verifiche di test e certificazione
Non accettare una valvola basata solo sulle dimensioni. Sono necessari rapporti di prova non negoziabili per dimostrare l'integrità interna. Richiedi i seguenti documenti:
Standard di tenuta della sede: richiedere i risultati dei test API 598 o DIN EN 12266-1. Questi devono verificare che non vi siano perdite (tasso A) sulla sede metallica.
Certificazione delle emissioni fuggitive: richiede la conformità alla norma ISO 15848-1. Ciò dimostra che il gruppo del soffietto blocca con successo la fuoriuscita dei composti organici volatili.
Identificazione positiva del materiale (PMI): richiedere rapporti PMI formali. Ciò conferma l'esatta composizione chimica del corpo fuso in 1.0619 e dei materiali dei rivestimenti interni.
Rischi di implementazione e realtà di manutenzione
Anche la migliore attrezzatura si guasta prematuramente se installata in modo errato. È necessario comprendere i vincoli fisici delle apparecchiature per tubazioni per carichi pesanti.
Vincoli di orientamento dell'installazione
Una valvola a globo a soffietto DIN di queste enormi dimensioni comporta limiti di orientamento specifici. Normalmente è necessario installarlo con lo stelo di manovra posizionato verticalmente. Posizionandolo orizzontalmente, il pesante disco e il gruppo stelo si incurvano per gravità. Ciò crea un'usura irregolare e localizzata sulle delicate convoluzioni del soffietto e sui meccanismi di guida dello stelo. L'installazione orizzontale riduce rapidamente la durata dell'apparecchiatura e annulla le garanzie del produttore.
Supporto per pesi e tubazioni
Una valvola in acciaio fuso DN125 PN40 pesa molto di più di una valvola di isolamento a bassa pressione standard. Non è possibile fare affidamento sulle tubazioni adiacenti per sostenere questo enorme peso sospeso. Specificare e installare adeguati supporti meccanici per tubi direttamente sotto o vicino al corpo valvola. Un supporto strutturale adeguato previene forti sollecitazioni sulla flangia. Elimina inoltre la distorsione meccanica nel tempo, che altrimenti porterebbe a perdite esterne.
Aspettative del ciclo di vita
Dobbiamo fornire ipotesi trasparenti riguardo ai programmi di manutenzione. Sì, un gruppo a soffietto è funzionalmente esente da manutenzione per quanto riguarda la lubrificazione, ma rimane una parte meccanica soggetta ad usura. Ogni ciclo di compressione affatica leggermente il metallo sottile. Un soffietto multistrato di alta qualità offre in genere un ciclo di vita di base di circa 10.000 corse complete. Monitora attentamente la frequenza di attuazione del tuo impianto. È necessario pianificare una sostituzione proattiva prima di raggiungere questo limite di ciclo per evitare scoppi improvvisi e inaspettati del fluido di processo.
Logica di selezione: lista di controllo RFQ per l'approvvigionamento
I team addetti agli acquisti necessitano di un quadro logico e basato sui dati per confrontare accuratamente le offerte. Utilizza questa checklist tecnica per strutturare le tue richieste di preventivo (RFQ).
Richiedi prova di prestazione
Non accontentarti di brochure generiche sulla linea di prodotti o di materiale di marketing. È necessario richiedere dati empirici sul ciclo di fatica per il design specifico DN125. Una valvola a soffietto DN125 si comporta in modo molto diverso sotto carico rispetto a una versione più piccola DN50. La velocità delle molle e la distribuzione delle sollecitazioni cambiano drasticamente all'aumentare dei diametri. Ottieni i dati esatti dei test per la classe di dimensioni 125 mm per verificare le dichiarazioni di durabilità.
Tracciabilità
La tracciabilità dei materiali mitiga i gravi rischi legati alla catena di fornitura e alla sicurezza. Insistere sui certificati dei materiali EN 10204 Tipo 3.1 come requisito di base. Questi certificati sono necessari per tutte le parti fuse contenenti pressione e per lo stesso gruppo del soffietto interno. Questa documentazione garantisce che la fonderia abbia seguito rigorose linee guida metallurgiche durante la colata e la forgiatura.
Capacità del venditore
Valutare le strutture di prova interne del produttore prima di firmare un contratto. Possono eseguire la spettrometria di massa dell'elio in loco? Hanno banchi di prova idrostatici classificati ben al di sopra dei limiti PN40? I fornitori che testano rigorosamente i propri prodotti offrono un'affidabilità superiore. I test in outsourcing spesso introducono punti ciechi nel controllo di qualità.
Azioni del passaggio successivo
Quando si confrontano preventivi di più produttori europei o globali, strutturare una rigida matrice di valutazione tecnica. Valuta attentamente i seguenti fattori:
Dati verificati sulla durata del ciclo di fatica specifici per grandi dimensioni DN125.
Completezza e autenticità della certificazione dei materiali EN 10204 3.1.
Confermata la presenza di rivestimento in Stellite sul rivestimento dei sedili.
Chiarezza e accuratezza della documentazione tecnica del coefficiente di flusso (Kv).
Conclusione
La scelta dell'attrezzatura corretta per il controllo dei fluidi richiede il bilanciamento della durata a fatica del soffietto, l'integrità del materiale 1.0619 e la rigorosa conformità dimensionale DIN. Una valvola ad alta pressione di grande diametro non lascia assolutamente spazio a congetture o tagli agli angoli. I soffietti idroformati multistrato, la resilienza termica verificata e un rivestimento rigido adeguato rimangono assolutamente cruciali per il successo operativo. La mancanza di uno qualsiasi di questi elementi garantisce un guasto prematuro.
Consigliamo vivamente di dare la priorità ai fornitori che forniscono dati di test granulari. Scegli i produttori che offrono garanzie trasparenti sul ciclo di vita rispetto a quelli che competono esclusivamente su bassi costi unitari iniziali. Le valvole più economiche spesso nascondono il soffietto monostrato e i materiali della sede di qualità inferiore dietro la vernice fresca. Queste unità economiche costeranno esponenzialmente di più alla tua struttura durante una chiusura non programmata.
Adottate azioni proattive per proteggere le vostre linee di processo critiche. Consulta oggi stesso esperti tecnici di vendita. Invia i parametri precisi del tuo sistema, inclusi tipi di fluido, pressioni massime e sbalzi di temperatura, per calcoli personalizzati di Kv e coppia. In questo modo, le specifiche finali garantiranno sicurezza a lungo termine, conformità normativa e continuità operativa senza soluzione di continuità.
Domande frequenti
D: Qual è il ciclo di vita tipico di una valvola a soffietto DN125 a PN40?
R: Un design multistrato premium offre in genere una linea di base di 10.000 cicli completi di apertura-chiusura in condizioni standard. Tuttavia, il funzionamento a temperature massime (vicini a 400°C) o l'esposizione a frequenti shock termici ridurranno tale durata. Consigliamo di registrare la frequenza di attuazione e di programmare la manutenzione proattiva in prossimità del limite degli 8.000 cicli.
D: Posso utilizzare una valvola a soffietto 1.0619 per l'olio termico ad alta temperatura?
R: Sì, l'acciaio fuso 1.0619 è particolarmente adatto per applicazioni con olio termico fino a 400°C. È necessario assicurarsi che il soffietto interno utilizzi un materiale di alta qualità come 316Ti o Inconel, anziché lo standard 304SS, per mantenere l'integrità strutturale in condizioni di calore estremo.
D: Come si confronta la dimensione faccia a faccia di una valvola a globo standard DIN con ASME/API?
R: Le valvole DIN seguono la norma EN 558-1 (solitamente la Serie 1 per PN40), mentre le valvole ASME/API seguono la ASME B16.10. Queste dimensioni raramente corrispondono. Non è possibile sostituire direttamente una valvola ASME in un sistema di tubazioni DIN senza modifiche approfondite del tubo e sostituzioni della flangia.
D: Cosa succede se il soffietto si rompe su una valvola PN40?
R: Le valvole a soffietto di qualità sono dotate di un premistoppa secondario in grafite nel coperchio. Se il soffietto metallico si strappa, questo premistoppa si attiva come ridondanza critica di sicurezza. Contiene temporaneamente il fluido pressurizzato, prevenendo pericolose perdite atmosferiche fino a quando non è possibile arrestare in sicurezza la linea.
