Valvola a globo ad angolo DIN: applicazioni industriali con vapore e olio caldo

Il funzionamento di sistemi a vapore ad alta temperatura e ad olio diatermico non lascia alcun margine di errore per quanto riguarda il controllo del flusso, le cadute di pressione e le emissioni fuggitive. Quando la temperatura del processo aumenta, qualsiasi anello debole può rapidamente compromettere il funzionamento dell’intero impianto. Le valvole standard a configurazione diritta spesso richiedono tubi a gomito aggiuntivi per instradare correttamente il fluido. Questi raccordi aggiuntivi aumentano la caduta di pressione sistemica, espandono l"ingombro dell"installazione e aggiungono punti di perdita non necessari su ogni flangia. Ti trovi rapidamente ad affrontare un problema combinato di vincoli spaziali e vulnerabilità meccanica.

Una valvola a globo ad angolo DIN consolida il reindirizzamento del flusso e la strozzatura di precisione in un unico componente altamente efficiente. Instrada in modo efficiente i fluidi ad alta velocità mantenendo una rigorosa integrità a tenuta stagna. Tuttavia, per specificare la valvola giusta è necessario che gli standard dei materiali DIN corrispondano alle esatte condizioni di processo. Imparerai come valutare la fluidodinamica complessa, identificare i limiti realistici dei materiali e scegliere le caratteristiche di tenuta critiche per ottimizzare in sicurezza la tua prossima applicazione di fluidi ad alta temperatura.

Punti chiave

• Efficienza delle tubazioni: le valvole a globo ad angolo eliminano la necessità di un raccordo a gomito a 90 gradi, risparmiando spazio e riducendo la caduta di pressione complessiva del sistema.

• Specifiche dell'applicazione: i sistemi a vapore richiedono una solida resistenza alla cavitazione e alle cadute di pressione elevate, mentre i sistemi a olio caldo richiedono una rigorosa integrità a tenuta contro i cicli termici.

• Affidabilità del materiale: l'acciaio al carbonio 1.0619 è lo standard comprovato per le applicazioni standard ad alta temperatura, offrendo valori di pressione-temperatura affidabili secondo le specifiche DIN EN.

• Obiettivo dell'implementazione: la valutazione della conformità del fornitore, delle configurazioni di imballaggio (come le tenute a soffietto) e l'accesso alla manutenzione a lungo termine sono fondamentali per finalizzare le liste di approvvigionamento.

Minimizzare lo stress del sistema: il caso della valvola a globo ad angolo

I layout tradizionali delle tubazioni spesso si scontrano con rigidi vincoli fisici. Una valvola a globo standard in genere necessita di un raccordo a gomito separato per cambiare la direzione del fluido. Questa combinazione forza il fluido attraverso più transizioni strette in un breve intervallo. Dovrai immediatamente affrontare una maggiore turbolenza, tassi di usura del metallo più rapidi e un processo di installazione più complesso. Ogni flangia o saldatura in più rappresenta un potenziale punto di guasto. Nel corso del tempo, queste connessioni aggiuntive sopportano stress vibrazionali, aumentando il carico di manutenzione.

Il design del corpo a 90 gradi offre una soluzione ingegneristica elegante. Funziona sia come raccordo direzionale che come regolatore di flusso preciso. Il fluido entra nella valvola e gira dolcemente attraverso un"unica camera interna. Elimini completamente il gomito secondario. Questo approccio semplificato riduce al minimo le forti turbolenze e modifica radicalmente la dinamica dei fluidi interni. Gli operatori notano curve di flusso più uniformi e vibrazioni strutturali ridotte durante le sequenze di avvio.

Quando si confronta una valvola a globo ad angolo con un design standard a T, i vantaggi idraulici diventano evidenti. Il percorso del flusso interno incontra una resistenza significativamente inferiore. Si ottiene un coefficiente di flusso più elevato (Cv o Kv) per lo stesso identico diametro del tubo. Meno flange significano meno potenziali percorsi di perdita. Questa riduzione migliora direttamente la sicurezza operativa a lungo termine dell’intera rete di tubazioni.

I layout skid industriali richiedono la massima efficienza dello spazio. Questi ambienti racchiudono numerosi scambiatori di calore e strumenti in ingombri altamente limitati. Rimuovendo le curve di tubo aggiuntive, si riduce significativamente lo spazio di installazione complessivo. Gli operatori ottengono un migliore accesso per la manutenzione ordinaria. Gli ingegneri possono progettare pacchetti di apparecchiature più compatti ed efficienti senza compromettere le capacità di flusso.

Specifica di una valvola a globo per vapore per la riduzione delle cadute di alta pressione

I sistemi di riduzione del vapore gestiscono quotidianamente brutali forze interne. La riduzione del vapore ad alta pressione introduce una velocità estrema all"interno della tubazione. Il fluido può subire lampeggiamenti improvvisi mentre attraversa i limiti di pressione. Nei casi più gravi si formano violente bolle di cavitazione che collassano contro le superfici metalliche interne. Se non controllate, queste realtà termodinamiche distruggeranno rapidamente i componenti standard delle tubazioni.

La precisione della limitazione rimane la tua difesa principale contro queste forze. Il design dell'otturatore e della sede all'interno di una valvola a globo per vapore deve gestire contemporaneamente vapore saturo e surriscaldato. Un corpo ad angolo consente alla spina di regolare efficacemente il vapore in espansione. Disperde la caduta di pressione su una traiettoria verso il basso più fluida rispetto alle valvole diritte standard. Si ottiene una modulazione precisa del flusso anche durante i drastici cambiamenti di pressione.

In questo caso gli standard ingegneristici richiedono rigorosamente scelte di materiali specifici. L"acciaio al carbonio nudo non può sopravvivere alla cavitazione prolungata. È necessario specificare materiali di rivestimento induriti per proteggere le superfici dei sedili. L"applicazione di un rivestimento in Stellite 6 (che raggiunge una durezza di circa 40-45 HRC) all"otturatore e alla sede impedisce la trafilatura del filo. La trafilatura avviene quando il vapore ad alta velocità taglia minuscole scanalature distruttive sulle interfacce di tenuta. Un rivestimento indurito resiste a questa erosione, garantendo la tenuta ermetica della valvola per migliaia di cicli di strozzamento.

Concentrarsi sui risultati operativi prevedibili. Desideri una regolazione affidabile della pressione sui collettori di vapore e sulle linee di scarico delle caldaie. Abbinando il giusto rivestimento temprato al design del corpo angolare, si prolungano drasticamente gli intervalli di manutenzione. Il vostro sistema a vapore funziona in modo efficiente senza arresti imprevisti dell"impianto causati da guasti prematuri delle sedi.

Migliori pratiche per le applicazioni Steam

• Calcolare sempre la caduta di pressione precisa per garantire che il materiale del trim possa sopportare la velocità specifica del fluido.

• Installare un adeguato sifone a monte della valvola per rimuovere la dannosa condensa prima che colpisca il tappo interno.

• Verificare che le dimensioni dell"attuatore forniscano una spinta sufficiente per chiudere saldamente l"otturatore contro l"elevata pressione del vapore in ingresso.

Criteri prestazionali per una valvola affidabile per l"olio caldo

I sistemi a fluido termico pongono rischi industriali unici e gravi. L’olio bollente è una sostanza altamente pervasiva. Quando riscaldato, cerca aggressivamente qualsiasi via di uscita microscopica. Se si verificano emissioni fuggitive attraverso lo stelo della valvola, si correranno immediati rischi di incendio e per la sicurezza. La nebbia d"olio caldo può accendersi spontaneamente al contatto con l"aria a determinate temperature elevate. Qui la sicurezza determina sempre la scelta del design e dei componenti.

Il ciclo termico sollecita continuamente l’intero gruppo meccanico. Le fluttuazioni ad alta temperatura causano l"espansione e la contrazione ripetuta dei componenti metallici. Questo movimento costante influisce direttamente sull"integrità del corpo della valvola e degrada i materiali tradizionali delle guarnizioni dello stelo. La baderna standard in grafite può eventualmente comprimersi o perdere la sua resilienza. In questo caso, il fluido termico pericoloso fuoriesce nell"atmosfera.

È necessario dare la priorità agli aggiornamenti di prevenzione delle perdite durante la fase di specifica. La scelta di configurazioni di tenuta avanzate non è negoziabile. Il design della tenuta a soffietto offre la massima protezione ambientale. Utilizza un tubo metallico a fisarmonica saldato direttamente allo stelo e al corpo. Ciò crea una solida barriera fisica contro il fluido. Se abbinata ad anelli di tenuta secondari in grafite avanzata, una valvola dell'olio caldo garantisce perdite zero.

L’obiettivo primario resta la sicurezza dell’operatore. La corretta selezione della valvola garantisce una rigorosa conformità ambientale. Eviterete completamente la costosa e pericolosa perdita di fluido termico. Una solida strategia di sigillatura mantiene la vostra struttura sicura e il vostro processo di produzione in funzione senza pericolose interruzioni.

Errori comuni nei sistemi ad olio caldo

• Affidamento esclusivo alla baderna standard senza tenuta a soffietto per fluidi organici ad alta temperatura.

• Ignorare i tassi di dilatazione termica dei diversi metalli nella scelta dei materiali del corpo valvola e del rivestimento.

• Mancata implementazione di un programma di ispezione di routine per la scatola di baderna secondaria sopra il soffietto.

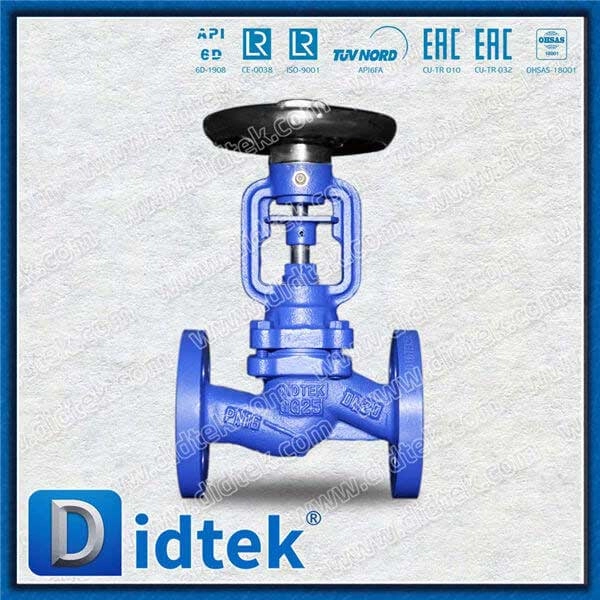

Valutazione di una valvola standard DIN: il ruolo dell"acciaio al carbonio 1.0619

Le strutture europee e gli appaltatori EPC globali fanno molto affidamento su standard ingegneristici unificati. Richiedono rigorosamente una valvola standard DIN per garantire la compatibilità transfrontaliera. Affidarsi ai valori nominali delle flange EN 1092-1 e alle dimensioni faccia a faccia standardizzate elimina pericolose congetture dalla progettazione dell'impianto. È possibile sostituire le parti senza problemi durante gli arresti senza modificare le tubazioni esistenti.

Dobbiamo esaminare attentamente i materiali specifici utilizzati in questi quadri standard. Una valvola in acciaio al carbonio 1.0619 funge da spina dorsale affidabile per il lavoro ad alta temperatura. Questo materiale è l'equivalente europeo dell'ASTM A216 WCB. Fornisce eccellenti proprietà meccaniche, tra cui elevata resistenza alla trazione, resistenza agli urti e saldabilità altamente affidabile per circuiti di tubazioni industriali.

È necessaria una chiara comprensione dei limiti operativi realistici. Il materiale 1.0619 funziona eccezionalmente bene all"interno di un involucro termico definito. A seconda della classe di pressione specifica, gestisce comodamente temperature continue fino a circa 400°C (750°F). All"interno di questo intervallo, mantiene l"integrità strutturale rigida senza deformazioni improvvise sotto pressione.

Tuttavia, devi sapere esattamente quando aggiornare i tuoi materiali. Se una specifica applicazione con vapore o olio caldo spinge continuamente oltre i 400°C, l"acciaio al carbonio perde rapidamente la resistenza allo snervamento. A questo punto di transizione, è necessario passare all"acciaio legato. Materiali come 1.7357 (equivalente a ASTM A217 WC6) offrono la necessaria resistenza al creep per ambienti termici estremi.

Soglie di temperatura del materiale standard

Rischi di implementazione e logica di selezione dei fornitori

Selezionare il componente di controllo direzionale perfetto è importante solo se lo si installa correttamente. L"orientamento all"installazione presenta il rischio di implementazione più comune e dannoso. Queste unità richiedono un rigoroso allineamento della direzione del flusso. È necessario determinare se il fluido deve entrare sotto o sopra il tappo. Il flusso sotto l"otturatore aiuta nella strozzatura fine e protegge la baderna dalla pressione diretta. Il flusso sopra il tappo favorisce la tenuta ermetica in scenari di chiusura ad alta pressione. L"installazione all"indietro porta a vibrazioni interne aggressive, scarsa tenuta e rapidi guasti meccanici.

La compatibilità dell’attuazione pone un’altra sfida fisica significativa. I corpi con disegno ad angolo si adattano agli spazi angolari ristretti, ma gli attuatori automatizzati richiedono uno spazio sopraelevato significativo. È necessario calcolare attentamente i limiti di spazio nei modelli 3D. Gli attuatori pneumatici o elettrici richiedono spesso gioghi di montaggio ingombranti. Le elevate cadute di pressione richiedono attuatori più grandi per superare le massicce forze di spinta interne. Verificare sempre i limiti di spazio fisico prima dell"acquisto.

Lo sviluppo di criteri intelligenti per la selezione dei candidati protegge la tempistica e il budget del progetto. Dovresti valutare i fornitori sulla base di rigorosi parametri verificabili piuttosto che su affermazioni di marketing di base.

1. Documentazione verificabile: richiedi rapporti completi sui test sui materiali DIN/EN. È necessario ottenere i certificati EN 10204 3.1 per dimostrare l'origine del materiale, la composizione chimica e il trattamento termico adeguato.

2. Opzioni di personalizzazione: cerca la disponibilità di profili di rivestimento personalizzati e combinazioni di imballaggio. L'adattamento preciso dell'applicazione previene guasti meccanici precoci.

3. Track record dei test: esamina la storia documentata del fornitore con test ad alta temperatura. Certificazioni come API 624 o ISO 15848-1 dimostrano la loro capacità di limitare efficacemente le emissioni fuggitive a livelli rigorosi di PPM.

Conclusione

Scegliere la giusta valvola di controllo direzionale è un esercizio continuo per mitigare il rischio fisico. Riduci al minimo le perdite di carico distruttive e le velocità dannose nelle linee del vapore saturo. Previeni attivamente perdite di combustibili altamente pericolose nei circuiti sensibili dell"olio caldo. Queste decisioni ingegneristiche definiscono la sicurezza e l"efficienza di base dell"intera infrastruttura di tubazioni.

Consigliamo vivamente agli ingegneri di allineare attentamente i profili pressione-temperatura esatti. Mappare queste variabili specifiche direttamente rispetto alle capacità dell"acciaio al carbonio 1.0619 prima di finalizzare qualsiasi specifica di approvvigionamento. Riconosci i tuoi limiti di temperatura e passa volentieri all"acciaio legato quando i parametri di processo lo richiedono.

Non tirare a indovinare sui calcoli del flusso o sui requisiti di spinta dell"attuatore. Consultare direttamente gli specialisti tecnici di vendita per una revisione completa del dimensionamento del fluido. Richiedi una scheda tecnica dettagliata e un accurato modello CAD 3D per integrare perfettamente l"unità nel tuo specifico layout skid.

Domande frequenti

D: Qual è la temperatura operativa massima per una valvola in acciaio al carbonio 1.0619?

R: Secondo i limiti standard DIN EN, l"acciaio al carbonio 1.0619 generalmente funziona in sicurezza fino a 400°C (750°F). Il massimo esatto dipende fortemente dalla classe di pressione specifica. Se il processo supera continuamente i 400°C, è necessario passare a un acciaio legato come 1.7357 (WC6) per mantenere l"integrità meccanica e prevenire la deformazione da scorrimento.

D: Una valvola a globo ad angolo ha una caduta di pressione inferiore rispetto a una valvola a globo diritta?

R: Sì, generalmente lo fa. Combinando una rotazione di 90 gradi e un meccanismo di strozzamento in un unico corpo unificato, elimina la necessità di un gomito del tubo esterno. Questo percorso di flusso interno aerodinamico riduce la turbolenza e migliora significativamente il coefficiente di flusso complessivo (Cv/Kv) rispetto a una valvola diritta imbullonata a un raccordo a gomito separato.

D: Queste valvole possono essere automatizzate per il controllo del flusso?

R: Sì. Sono pienamente compatibili con i moderni attuatori pneumatici ed elettrici. Tuttavia, è necessario calcolare attentamente la spinta dello stelo richiesta. Le elevate cadute di pressione creano significative forze interne verso l"alto. L"attuatore deve essere adeguatamente dimensionato per superare queste forze e fornire una modulazione del flusso precisa e stabile senza oscillazioni.

D: Perché una tenuta a soffietto è spesso consigliata per le applicazioni con olio caldo?

R: L"olio bollente rappresenta un grave pericolo di incendio e di sicurezza ambientale in caso di perdite. Una tenuta a soffietto fornisce una barriera metallica continua saldata direttamente allo stelo. Garantisce zero emissioni fuggitive. Gestisce facilmente la rapida espansione termica senza degradarsi, superando completamente le prestazioni degli anelli standard di baderna dello stelo in grafite sotto stress termico.
