Nelle condotte del vapore ad alta pressione e dell'acqua industriale, i guasti nel controllo del flusso comportano rischi per la sicurezza e gravi tempi di inattività operativa. Pressioni estreme spesso si combinano con temperature intense in questi sistemi. Gli operatori degli impianti necessitano di un isolamento delle tubazioni assolutamente affidabile per mantenere la sicurezza. Le valvole standard a disegno diritto spesso necessitano di raccordi aggiuntivi. Questi raccordi aggiuntivi aumentano le perdite di carico del sistema e creano punti di perdita non necessari. Giunti a gomito ridondanti introducono vulnerabilità strutturali attraverso reti termiche complesse. Alla fine minacciano l’integrità e le prestazioni dell’impianto.

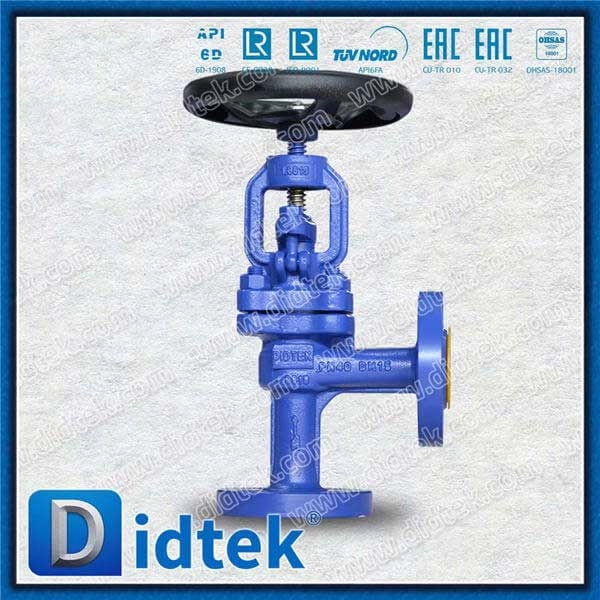

La valvola a globo ad angolo GS-C25 risolve direttamente questi problemi critici. Combina un percorso del flusso a 90 gradi altamente efficiente con acciaio al carbonio fuso durevole. Questa combinazione lo rende il principale punto di riferimento per i sistemi di tubazioni conformi a DIN in tutto il mondo. Questa guida completa valuta la fattibilità tecnica, i limiti prestazionali e i criteri precisi di approvvigionamento di queste valvole. Imparerai come ottimizzare in modo efficace le reti termiche e fluide impegnative.
Punti chiave
Integrità del materiale: GS-C25 (DIN 1.0619) offre una resistenza alla trazione alle alte temperature superiore rispetto alla ghisa standard.
Efficienza del sistema: il design con angolo di 90 gradi elimina la necessità di un raccordo a gomito, riducendo l'ingombro dell'installazione e mitigando le cadute di pressione.
Idoneità all'applicazione: ideale per la riduzione del vapore ad alta pressione, lo scarico delle caldaie e l'isolamento dell'acqua industriale per impieghi gravosi.
Tecnologie di tenuta: configurazioni avanzate (ad esempio, tenuta a soffietto) forniscono perdite prossime allo zero, fondamentali per fluidi pericolosi o di alto valore.
Perché GS-C25? Specifiche dei materiali e conformità agli standard
Demistificazione materiale
Gli ingegneri specificano costantemente GS-C25 per ambienti industriali esigenti. Dobbiamo prima comprenderne le basi metallurgiche. GS-C25 è un acciaio al carbonio fuso di alta qualità. Rientra nella designazione del materiale DIN 1.0619. Serve come l'equivalente europeo della specifica ASTM A216 WCB ampiamente riconosciuta.
I team di procurement spesso commettono errori di ricerca critici durante l'approvvigionamento. Spesso cercano una valvola in ghisa GS-C25 . Questo termine è intrinsecamente contraddittorio. La ghisa presenta un alto contenuto di carbonio e caratteristiche fragili. Si frantuma in caso di stress termico estremo o impatto fisico. Al contrario, GS-C25 è una lega di acciaio duttile. Assorbe gli shock meccanici e sopporta forti dilatazioni termiche. È necessario evitare rigorosamente la ghisa nelle linee del vapore ad alta pressione. Insistere sempre sull'acciaio fuso GS-C25 verificato per una sicurezza ottimale.
Allineamento standard DIN
La progettazione degli impianti europei e globali favorisce fortemente gli standard DIN. Una valvola a globo ad angolo DIN garantisce un rigoroso rispetto dimensionale. Le dimensioni faccia a faccia si allineano perfettamente tra i diversi produttori. Questa standardizzazione semplifica gli scenari di manutenzione e sostituzione rapida.
Gli operatori degli impianti specificano queste valvole principalmente per sistemi a pressione da PN16 a PN40. Questi valori si traducono in circa 16-40 bar di pressione ammissibile a temperatura ambiente. La normativa DIN richiede rigorosi controlli non distruttivi durante la produzione. Questi test garantiscono che il corpo in acciaio fuso non contenga vuoti o porosità nascosti. Tali difetti porterebbero inevitabilmente a scoppi catastrofici nei sistemi a vapore vivo.
Limiti termici
Ogni materiale possiede limiti operativi rigorosi. L'acciaio GS-C25 funziona eccezionalmente bene fino a 400°C (752°F). All'interno di questo intervallo mantiene un'eccellente resistenza alla trazione e rigidità strutturale. Il materiale gestisce facilmente il vapore saturo standard e il vapore surriscaldato moderato.
Tuttavia, le prestazioni peggiorano rapidamente oltre i 400°C. L'acciaio al carbonio inizia a sperimentare uno scorrimento accelerato. Il creep si riferisce alla deformazione lenta e permanente sotto stress meccanico continuo. Quando le temperature di processo superano questa soglia critica, è necessario aggiornare la selezione dei materiali. Diventano necessari gli acciai legati, come WC6 o WC9. L'utilizzo di GS-C25 al di sopra del limite termico comporta il rischio di rottura improvvisa del corpo della valvola.
Vantaggio ingegneristico: la valvola ad angolo industriale a 90 gradi
Dinamica del flusso
La geometria strutturale di una valvola determina le sue prestazioni fluide. La valvola ad angolo industriale offre un design unico a duplice scopo. Funziona contemporaneamente come cambio direzionale della tubazione e come regolatore di flusso preciso.
Il fluido entra nel corpo della valvola dalla porta inferiore. Scorre verso l'alto oltre l'area salotto. Il fluido esce quindi immediatamente attraverso la porta laterale con un angolo di 90 gradi. Questa transizione graduale riduce al minimo la restrizione del flusso interno. Le valvole standard a disegno rettilineo forzano il fluido attraverso un percorso contorto a forma di Z. La configurazione angolare rimuove una svolta direzionale altamente restrittiva. Questo profilo interno aerodinamico migliora il coefficiente di flusso complessivo.
Mitigazione della caduta di pressione
Le elevate cadute di pressione rappresentano una sfida costante nelle reti di vapore. Una perdita di pressione eccessiva riduce l’efficienza del sistema e spreca costosa energia termica.
Le configurazioni angolari combattono naturalmente questi fenomeni negativi. Riducono la turbolenza del fluido immediatamente a valle della seduta. Meno turbolenze si traducono direttamente in livelli di rumore acustico più bassi all'interno dell'impianto. Inoltre, il percorso del flusso ottimizzato mitiga la cavitazione distruttiva. La cavitazione si verifica quando la pressione del fluido scende al di sotto della sua pressione di vapore. Si formano bolle di vapore che collassano violentemente contro le superfici metalliche. Il design angolare mantiene i profili di pressione localizzati più stabili. Questa stabilità protegge il rivestimento interno da una rapida erosione simile a una fossa.
Economia dello spazio e del peso
I layout degli impianti industriali spesso soffrono di gravi vincoli di spazio. I locali caldaie e le stazioni di vapore montate su skid richiedono configurazioni compatte delle apparecchiature.
Le valvole diritte spesso richiedono un raccordo a gomito separato per instradare la tubazione. Questa combinazione aumenta l'impronta fisica. Inoltre aggiunge peso inutile alle strutture di supporto delle tubazioni. Il design con angolo di 90 gradi rimuove efficacemente il raccordo a gomito ridondante. Si elimina una connessione flangiata e un set di guarnizioni. Questa riduzione riduce il rischio di emissioni fuggitive. Semplifica inoltre il processo di installazione iniziale per gli appaltatori di tubazioni.
Valutazione della valvola a globo per vapore per applicazioni gravose
Sfide della linea del vapore
La distribuzione del vapore industriale è un processo intrinsecamente violento. Il mezzo fluido cambia fase rapidamente. L'evaporazione del vapore si verifica quando la condensa ad alta pressione scende a una pressione inferiore. Una parte del liquido si trasforma violentemente in vapore. Questa espansione sollecita i componenti interni della valvola.
Il colpo d'ariete rappresenta un altro grave pericolo. I frammenti di condensa accumulata viaggiano ad alta velocità. Colpiscono i dischi delle valvole chiuse con una forza tremenda. Inoltre, il ciclo termico quotidiano provoca l'espansione e la contrazione continua delle tubazioni. Queste forze combinate richiedono una solida soluzione di isolamento.
Tenuta a soffietto rispetto a baderna standard
La tecnologia di tenuta definisce il profilo di sicurezza ambientale di una valvola. È necessario scegliere tra design della baderna standard e della tenuta a soffietto.
La baderna standard in grafite fornisce una tenuta affidabile e tradizionale. Gli anelli di grafite si comprimono attorno allo stelo della valvola. Impediscono al fluido di fuoriuscire nell'atmosfera. Questa configurazione richiede budget iniziali di approvvigionamento inferiori. Tuttavia, la baderna in grafite richiede una manutenzione frequente. I tecnici devono serrare regolarmente il premistoppa per evitare perdite. L'attrito costante dello stelo alla fine consuma il materiale di grafite.
L'integrazione della tenuta a soffietto risolve completamente il problema delle perdite. Un soffietto metallico (spesso realizzato in acciaio inossidabile o leghe di titanio) si salda allo stelo e al coperchio. Crea una barriera metallica impenetrabile. Il soffietto si espande e si comprime durante il funzionamento della valvola. Questo design garantisce una perdita assoluta pari a zero lungo lo stelo. Richiede un investimento iniziale più elevato. Tuttavia, si rivela fondamentale per gli impianti a processo continuo che gestiscono fluidi pericolosi o di grande valore.
| Tecnologia di tenuta | Meccanismo primario | Frequenza di manutenzione | Profilo di perdita | Migliore applicazione |
| Baderna standard in grafite | Anelli in carbonio compresso | Alto (serraggio regolare) | Piccolo pianto accettabile | Acqua generale, vapore a bassa pressione |
| Tenuta a soffietto metallico | Barriera metallica espandibile saldata | Minimo (sostituire in caso di guasto) | Zero perdite atmosferiche | Vapore ad alta pressione, fluidi tossici |
Limitazione rispetto all'isolamento
Gli ingegneri spesso fraintendono gli esatti limiti operativi di questa apparecchiatura. Una robusta valvola a globo del vapore gestisce una moderata strozzatura del flusso. È possibile aprire la valvola per ridurre manualmente la pressione a valle.
Tuttavia, è necessario stabilire parametri operativi chiari. Queste unità eccellono nella chiusura ermetica e nell'isolamento temporaneo. Non sono valvole di controllo dedicate. Non dovresti mai usarli per la modulazione continua ad alta frequenza. Una forte strozzatura prolungata vicino alla posizione chiusa crea un flusso estremamente ad alta velocità attraverso il sedile. Questa velocità erode rapidamente le superfici di tenuta. Una volta che la sede subisce danni dovuti all'erosione, la valvola non riuscirà a isolare completamente la tubazione.
Dimensionamento, valutazioni di pressione e criteri di selezione
Standard dimensionali (DN e PN)
Il corretto dimensionamento della valvola influisce direttamente sulla longevità del sistema. Le gamme di approvvigionamento vanno generalmente da DN15 a DN400. La designazione 'DN' rappresenta il diametro nominale in millimetri. È necessario abbinare esattamente la dimensione DN alle portate richieste dal sistema. Il sovradimensionamento della valvola porta a scarse prestazioni di strozzamento. Il sottodimensionamento crea perdite di carico eccessive e accelera l'usura interna.
La designazione 'PN' indica la pressione nominale. Le gamme standard includono PN16, PN25 e PN40 fino a PN64. Selezionare sempre un valore PN che superi di gran lunga i massimi picchi di pressione potenziali del sistema. Durante questo calcolo, considerare i punti di regolazione della valvola di sicurezza.
Sedile e disco con rivestimento rigido
Il rivestimento interno gestisce le forze fluide più aggressive. Il rivestimento standard in acciaio inossidabile 13Cr funziona perfettamente con acqua industriale pulita e vapore a bassa velocità. Resiste all'ossidazione basica e fornisce una tenuta affidabile.
Le applicazioni con vapore ad alta velocità richiedono difese metallurgiche superiori. È necessario specificare finiture con rivestimento in stellite per questi ambienti. La stellite è una lega di cobalto-cromo altamente resistente. I produttori saldano uno strato di stellite direttamente sulle superfici della sede e del disco. Questo rivestimento duro resiste all'abrasione grave, al grippaggio e all'erosione ad alta temperatura. Garantisce una tenuta ermetica anche dopo anni di funzionamento impegnativo.
Compatibilità di attuazione
È necessario valutare il flusso di lavoro operativo del proprio impianto per determinare le esigenze di attuazione. Il funzionamento manuale rimane lo standard per le attività di isolamento di base. Un design dello stelo ascendente si rivela molto vantaggioso in questo caso. Mentre si gira il volantino, lo stelo si solleva visivamente sopra il corpo della valvola. Ciò fornisce una conferma visiva immediata e inequivocabile della posizione della valvola.
I cicli di processo automatizzati richiedono configurazioni diverse. È necessario valutare la necessità di attuatori pneumatici o elettrici. I progetti ad angolo spesso richiedono gioghi di montaggio specifici per adattarsi alle dimensioni fisiche degli attuatori pesanti. Assicurarsi che il produttore della valvola possa fornire supporti di montaggio ISO e calcolare con precisione la spinta dello stelo richiesta.
Prove del venditore
Le affermazioni di marketing non hanno valore in ambienti con vapore ad alta pressione. Non accettare mai vaghe promesse di 'zero perdite' o di 'qualità premium'. È necessario pretendere prove concrete e verificabili dai propri fornitori.
Richiedere il certificato dei materiali EN 10204 3.1 per il guscio a pressione.
Richiedi rapporti di test idrostatici documentati conformi a API 598 o DIN EN 12266-1.
Richiedere i dati esatti del test di durata del soffietto se si specifica il design della tenuta a soffietto.
Richiedere rapporti di esami non distruttivi (NDE) per tutte le fusioni critiche.
Realtà di implementazione e rischi di manutenzione
Orientamento all'installazione
L'installazione fisica richiede il rigoroso rispetto dei principi fluidodinamici. È necessario installare l'unità seguendo la direzione corretta del flusso. I produttori hanno impresso una freccia direzionale distinta sul corpo della valvola.
L'orientamento standard dirige il flusso sotto il disco. La pressione a monte aiuta a spingere contro il disco durante l'apertura. Ciò alleggerisce il carico meccanico sullo stelo e sul volantino. Invertendo la direzione di installazione le forze fluiscono sul disco. L'elevata pressione del fluido blocca attivamente il disco in posizione chiusa. Quando un operatore tenta di aprire la valvola invertita, l'eccessiva resistenza può far scattare il meccanismo dello stelo interno.
Rischi di shock termico
L'acciaio al carbonio fuso possiede un'elevata durabilità ma rimane vulnerabile a improvvisi gradienti termici. L'introduzione di vapore vivo in un sistema di tubazioni fredde crea uno shock termico estremo. Il calore improvviso provoca un'espansione rapida e irregolare del materiale. Questa sollecitazione può rompere il corpo della valvola fuso o deformare gli anelli della sede interna.
È necessario seguire una rigorosa procedura di riscaldamento prima di aprire completamente qualsiasi valvola a globo ad angolo nel servizio a vapore:
Verificare che tutti i sifoni di drenaggio della condensa a valle siano perfettamente funzionanti.
Aprire leggermente la valvola di bypass a monte per introdurre un piccolo volume di vapore.
Lasciare che il corpo della valvola principale si riscaldi gradualmente nell'arco di 15-30 minuti.
Confermare l'eliminazione di tutta la condensa stagnante dalla tubazione.
Ruotare lentamente il volantino della valvola principale in posizione completamente aperta.
Tempi di inattività per manutenzione
I gestori delle strutture devono pianificare realisticamente i futuri interventi di manutenzione. La riparazione dei meccanismi dello stelo ascendente richiede tempi di inattività dedicati. Le sostituzioni delle guarnizioni richiedono la depressurizzazione completa della tubazione per ragioni di sicurezza.
Le sostituzioni dei soffietti rappresentano una sfida particolare. In genere non è possibile riparare un soffietto rotto mentre la valvola rimane in linea. I tecnici devono rimuovere l'intero gruppo del cofano. Ciò spesso significa estrarre completamente la valvola dalla tubazione. Enfatizzare la manutenzione preventiva e monitorare rigorosamente la chimica dell'acqua per prolungare la durata dei componenti interni.
Conclusione
La valvola ad angolo GS-C25 funziona come una soluzione altamente specializzata e orientata alla conformità per reti termiche complesse. Combina con successo un efficiente reindirizzamento del flusso con un robusto isolamento della tubazione ad alta pressione. Eliminando i raccordi ridondanti, protegge attivamente l'infrastruttura dell'impianto da stress inutili e potenziali percorsi di perdita.
La tua matrice decisionale rimane semplice. Se la vostra priorità principale è ridurre al minimo l'ingombro dell'installazione gestendo al contempo moderate cadute di pressione del vapore, questo design rappresenta la scelta ottimale. Funziona perfettamente fino a 400°C. Se le temperature di processo superano questa soglia, è necessario orientarsi verso soluzioni alternative in acciaio altolegato.
Per procedere in sicurezza, ingegneri e acquirenti devono formalizzare la propria strategia di approvvigionamento. Esamina attentamente le specifiche DN e PN richieste. Calcolare le esatte perdite di carico del sistema in condizioni di carico massimo. Infine, richiedi disegni tecnici strutturati e certificati dei materiali a produttori certificati prima di emettere qualsiasi ordine di acquisto.
Domande frequenti
D: Qual è la differenza tra l'acciaio al carbonio GS-C25 e l'acciaio al carbonio WCB standard?
R: GS-C25 è l'equivalente DIN/EN diretto di ASTM A216 WCB. Condividono proprietà meccaniche e composizioni chimiche quasi identiche. La differenza principale risiede nel quadro normativo. GS-C25 aderisce ai rigorosi standard europei di test e certificazione, rendendolo la designazione richiesta per i sistemi di tubazioni conformi a DIN.
D: È possibile utilizzare una valvola a globo ad angolo GS-C25 per un controllo preciso del flusso?
R: Sebbene strozzino il flusso meglio delle valvole a saracinesca standard, non sono valvole di controllo dedicate. Puoi usarli per una riduzione moderata e temporanea della pressione. Tuttavia, una strozzatura intensa e prolungata vicino alla posizione chiusa provoca una rapida erosione della sede. Questo danno alla fine impedisce alla valvola di ottenere una chiusura ermetica.
D: Perché scegliere un design con stelo ascendente per applicazioni idriche industriali?
R: Un meccanismo con stelo ascendente fornisce una conferma visiva immediata e inconfondibile della posizione della valvola. Quando lo stelo sporge verso l'esterno la valvola è aperta. Questo indicatore visivo è assolutamente fondamentale per i controlli di sicurezza di routine dell'impianto e la risposta rapida alle emergenze durante procedure operative complesse.
D: Questa valvola richiede un orientamento di installazione specifico?
R: Sì. È necessario seguire scrupolosamente la direzione del flusso indicata dalla freccia impressa sul corpo valvola. Le installazioni standard dirigono il fluido verso l'alto sotto il disco. Questo orientamento utilizza la pressione a monte per agevolare l'apertura della valvola, evitando inutili sollecitazioni meccaniche sullo stelo.
