Valvola a globo ad angolo Monel K500: applicazioni di servizio per acido fluoridrico

Le unità di alchilazione dell'acido fluoridrico (HF) rappresentano uno degli ambienti più spietati nel downstream del petrolio e del gas. Il guasto delle valvole in questo caso va oltre l’interruzione operativa. Crea un pericolo critico per la sicurezza e l’ambiente. Le raffinerie trattano quotidianamente sostanze altamente volatili. Tuttavia, l’acido HF richiede protocolli di sicurezza completamente diversi a causa della sua estrema tossicità e delle proprietà corrosive aggressive.

La standardizzazione su una metallurgia corretta e su una geometria precisa delle valvole costituisce la vostra difesa principale contro perdite catastrofiche. Gli ingegneri di processo devono eliminare i profili di corrosione imprevedibili. Non puoi fare affidamento su componenti standard in acciaio al carbonio. Semplicemente si degradano troppo rapidamente in condizioni di fluido dinamico.

Questa guida valuta la fattibilità ingegneristica specifica, i vantaggi metallurgici e i rigorosi criteri di approvvigionamento per l'utilizzo di una valvola a globo ad angolo Monel K500 in applicazioni di servizio HF ad alto rischio. Imparerai come selezionare correttamente i componenti interni dinamici. Esploreremo la conformità ai test rigorosi. Infine, scoprirai metodi pratici per mitigare i gravi rischi di installazione e distribuzione.

Punti chiave

• Supremazia metallurgica: Monel K500 offre un carico di snervamento e una resistenza all'usura superiori rispetto a Monel 400, estendendo in particolare il ciclo di vita dei componenti delle valvole dinamiche.

• Efficienza della progettazione: la configurazione a globo angolare elimina la necessità di un gomito aggiuntivo del tubo, riducendo la caduta di pressione e minimizzando potenziali percorsi di perdita in layout di tubazioni complessi.

• Rigorosi requisiti di conformità: l'approvvigionamento deve allinearsi rigorosamente agli standard tecnici API e alle approvazioni specifiche dei licenzianti dei processi (ad esempio UOP, Phillips), supportate da rigorosi test non distruttivi (NDT).

La sfida ingegneristica dell'alchilazione acida HF

La manipolazione dell'acido HF anidro e acquoso richiede estrema cautela tecnica. Gli operatori devono costantemente mitigare i profili di corrosione gravi e imprevedibili. Gli acciai al carbonio standard sviluppano inizialmente una scaglia protettiva di fluoro. Questa scala teoricamente impedisce un'ulteriore perdita di metallo. Tuttavia, l’elevata velocità del fluido rimuove facilmente questo fragile strato. La turbolenza danneggia anche la barriera protettiva. Questo continuo stripping porta ad una rapida degradazione del metallo. Gli ingegneri chiamano questo fenomeno corrosione da flusso accelerato.

Le unità di alchilazione subiscono frequenti cambiamenti di pressione. La dinamica dei fluidi cambia costantemente durante le normali operazioni. Questi spostamenti creano stress meccanico su tutti i componenti delle tubazioni. I materiali standard falliscono sotto queste pressioni combinate. È necessario prevedere le esatte modalità di guasto. L’ingegneria preventiva richiede la comprensione di come l’acido attacca il metallo a livello microscopico.

Dobbiamo prevenire tre principali meccanismi di fallimento:

1. Micropitting e corrosione intergranulare: il contenuto di acqua in tracce introduce fasi acquose acide. Le fluttuazioni della temperatura accelerano l'attacco chimico. Ciò provoca vaiolature localizzate. L’integrità strutturale diminuisce rapidamente.

2. Emissioni fuggitive: il degrado dell'imballaggio dello stelo si verifica frequentemente nei progetti inferiori agli standard. Porta a letali rilasci atmosferici di HF. Le nubi di vapori tossici rappresentano pericoli immensi per il personale dell'impianto.

3. Irrigazione meccanica: il funzionamento a ciclo elevato consuma filettature e steli. Le parti metalliche in movimento si fondono insieme. Ciò impedisce agli operatori di chiudere la valvola durante le emergenze.

L’obiettivo finale del risultato rimane non negoziabile. È necessario ottenere prestazioni verificabili a perdita zero. Cicli di manutenzione prevedibili garantiscono una sicurezza continua. Le strutture devono mantenere l’assoluta conformità con i rigorosi mandati di sicurezza degli impianti. Le agenzie ambientali monitorano attentamente queste unità. Qualsiasi violazione innesca gravi azioni normative.

Perché la valvola a globo angolare Monel K500 è adatta all'applicazione

Le applicazioni industriali richiedono soluzioni metallurgiche specifiche. Monel 400 funge da base tradizionale per la resistenza agli acidi HF. Gestisce l'esposizione statica eccezionalmente bene. Tuttavia, le parti interne dinamiche richiedono proprietà meccaniche superiori. Qui Monel K500 diventa assolutamente essenziale.

Confrontare Monel 400 direttamente con Monel K500. K500 subisce un processo di indurimento per precipitazione. I produttori aggiungono alluminio e titanio alla base in nichel-rame. Successivamente sottopongono la lega a trattamenti termici controllati. Questo processo offre la stessa resistenza alla corrosione di base. Tuttavia, offre una resistenza alla trazione e una durezza superficiale significativamente più elevate.

I componenti dinamici richiedono questa durabilità specifica. L'uso di una valvola a stelo K500 previene il grippaggio distruttivo. Lo stelo indurito resiste alla deformazione fisica contro il materiale di imballaggio compresso. Questa durezza ingegnerizzata garantisce l'integrità della tenuta a lungo termine in condizioni di carico meccanico pesante. Impedisce che lo stelo si riga. Gli steli rigati creano sempre percorsi di perdita microscopici.

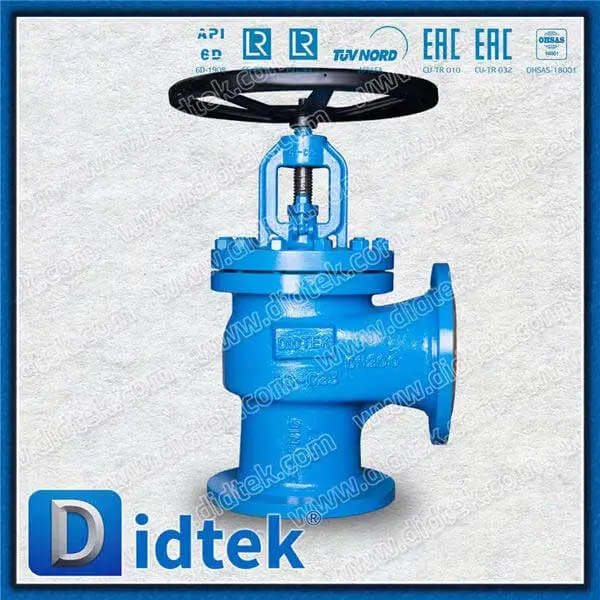

Il design geometrico offre anche enormi vantaggi operativi. Una configurazione a globo angolare presenta una rotazione interna di 90 gradi. Una valvola ad angolo Monel funge da cambio direzionale senza soluzione di continuità. Serve allo stesso tempo come punto di strozzamento preciso. Il controllo del flusso diventa altamente prevedibile. La turbolenza del fluido diminuisce in modo significativo rispetto ai modelli a globo standard.

Questo design riduce drasticamente la necessità di giunti saldati. Si eliminano completamente i gomiti separati dei tubi. Meno saldature significano meno potenziali zone di guasto. I cordoni di saldatura favoriscono naturalmente la corrosione localizzata. Rimuovendo un gomito, si riduce intrinsecamente la probabilità statistica di microperdite nei collettori di tubazioni HF densi.

Dimensioni di valutazione del nucleo per una valvola per acido fluoridrico HF

Specificare l'attrezzatura per le unità acide richiede criteri di valutazione rigidi. Non è possibile fare affidamento su specifiche industriali generali. Le realtà dei processi impongono rigidi confini materiali.

Dobbiamo valutare dove diventa obbligatoria una I flussi HF primari richiedono la pura costruzione Monel. Non è consentito materiale alternativo qui. La concentrazione di acido rimane troppo aggressiva. valvola a globo di alta qualità resistente alla corrosione .

Confrontate questa regola rigorosa con le applicazioni dei materiali secondari. Potresti consentire una valvola in bronzo-alluminio in zone molto specifiche. Occasionalmente si adattano a linee dell'acqua di raffreddamento non HF. Funzionano bene anche nei sistemi ausiliari a basso rischio. Tuttavia, non dovete mai usarli per servizi HF aggressivi diretti. Non hanno la resistenza chimica necessaria per i flussi acidi primari.

Gli standard di tenuta richiedono un esame approfondito. Valutare rigorosamente la compatibilità del materiale di imballaggio. Sono necessarie miscele specifiche di PTFE e grafite. Queste miscele devono avere l'approvazione formale per le applicazioni HF. La grafite standard si rompe rapidamente se esposta a vapori acidi. Valutare attentamente il design del cofano. I coperchi imbullonati richiedono procedure di serraggio specifiche. I coperchi saldati eliminano completamente il percorso della guarnizione. Se si utilizzano guarnizioni, queste devono avere una struttura resistente agli acidi.

I criteri di test e convalida separano i fornitori accettabili da quelli pericolosi. Richiedere la prova dell'identificazione positiva del materiale (PMI). Testare accuratamente tutte le parti bagnate. Non accettare solo certificati cartacei. I test fisici verificano la composizione chimica effettiva.

Richiedere convalide delle perdite secondarie. Il test delle perdite di elio si rivela fondamentale per il controllo delle emissioni fuggitive. I test idrostatici ad alta pressione verificano l'integrità dei limiti di pressione. Questi test specializzati devono superare i requisiti API 598 di base. I test standard dell'acqua non garantiscono la sicurezza nelle applicazioni con gas tossici.

Profilo comparativo delle prestazioni delle leghe

Considerazioni sull'implementazione e rischi di implementazione

Acquistare il design giusto risolve solo metà del problema. La distribuzione introduce categorie di rischio completamente nuove. Gli operatori devono gestire l'integrità della catena di fornitura e la precisione dell'installazione.

L’autenticità della catena di fornitura presenta rischi enormi. Le leghe contraffatte invadono continuamente il mercato globale. I materiali di qualità inferiore pongono gravi pericoli operativi. Gli oligoelementi nel falso Monel accelerano guasti catastrofici. È necessario applicare rigorosi controlli Mill Test Report (MTR). Richiedere la verifica metallurgica di terze parti indipendenti. I laboratori affidabili dovrebbero verificare la composizione della lega prima dell'inizio dell'assemblaggio.

L'integrità dell'installazione determina il successo a lungo termine. Un serraggio improprio compromette immediatamente la tenuta del coperchio. I tecnici devono seguire procedure di bullonatura rigorose e documentate. La coppia irregolare crea spazi microscopici. Il vapore HF fuoriesce facilmente attraverso questi percorsi invisibili. Assicurati che i tuoi team di manutenzione utilizzino esclusivamente strumenti calibrati.

L’introduzione di umidità crea enormi rischi chimici. I test idrostatici lasciano naturalmente acqua residua all'interno del corpo. È necessario asciugare accuratamente ogni componente prima della distribuzione. Lo standard del settore impone lo spurgo della cavità interna. Utilizzare azoto secco riscaldato per questo processo. Se rimane acqua all'avvio, si mescola con l'acido anidro. Questa miscela crea HF acquoso altamente aggressivo. La corrosione rapida e incontrollata avviene immediatamente.

La valutazione delle realtà della manutenzione richiede una prospettiva a lungo termine. Prevenire i tempi di inattività non pianificati ed evitare incidenti legati alla sicurezza rimane di fondamentale importanza. I componenti di alta qualità riducono i cicli di sostituzione di routine. È necessario implementare una solida manutenzione predittiva. Le ispezioni di routine garantiscono che il materiale di imballaggio rimanga intatto. Questo approccio proattivo garantisce la sicurezza operativa a lungo termine.

Logica di selezione: specificare il produttore della valvola

La scelta di un partner produttivo richiede un quadro di valutazione oggettivo. Non tutte le strutture possiedono la capacità di produrre attrezzature critiche per servizi letali. È necessario filtrare rigorosamente i fornitori.

I licenziatari dei processi dettano le regole ingegneristiche definitive. Il produttore da te scelto possiede approvazioni attive? I principali licenziatari tecnologici come Phillips e UOP mantengono elenchi di fornitori rigorosi. Controllano ampiamente gli impianti di produzione. Un fornitore deve possedere queste approvazioni specifiche. Senza di loro, non è possibile distribuire legalmente i loro prodotti in unità autorizzate.

Le capacità di produzione devono corrispondere ai requisiti di documentazione. Il fornitore può fornire una distinta base (BOM) completa? Questo documento deve delineare ogni singolo componente interno. La produzione deve rispettare rigorosamente API 600 o API 602. Gli standard ASME B16.34 rimangono assolutamente non negoziabili. I limiti di spessore delle pareti devono rispettare precisi margini di sicurezza.

I team di procurement dovrebbero eseguire passaggi successivi specifici. Richiedi una proposta tecnica dettagliata e specifica per il progetto. Deve includere tutte le procedure di test non distruttivi (NDT). Specificare chiaramente le origini del casting. Evitate le fonderie prive di una rigorosa cronologia dei controlli di qualità. Assicurati che il fornitore offra funzionalità di supporto localizzate. Avrai bisogno dei loro team di ingegneri per gli audit post-installazione. Il supporto in loco garantisce una corretta messa in servizio.

Errori comuni da evitare durante l'approvvigionamento:

• Accettare certificati di materiali generici anziché MTR rigorosi.

• Impossibile specificare Monel K500 per il componente con stelo mobile.

• Trascurando i requisiti specifici del concessore di licenza del processo per le configurazioni di assetto.

• Salta il rigoroso protocollo di essiccazione con azoto dopo i test idrostatici di fabbrica.

Conclusione

Garantire un controllo affidabile del flusso nelle unità di alchilazione richiede una rigorosa disciplina ingegneristica. La scelta di una adeguata valvola per l'acido fluoridrico è in definitiva un esercizio di eliminazione dei rischi gravi. Non puoi scendere a compromessi sulla scienza dei materiali o sul design geometrico.

Fai questi passi avanti attuabili:

• Affidare Monel K500 a tutti i componenti interni dinamici per evitare grippaggi meccanici.

• Utilizzare la configurazione a globo angolare per eliminare saldature di tubi non necessarie e ridurre i percorsi di perdita.

• Richiedere una rigorosa aderenza agli standard di licenza UOP o Phillips durante la fase di selezione del fornitore.

• Implementare test esaustivi sulle perdite di elio e verifiche metallurgiche indipendenti prima della consegna in loco.

Dai priorità alla completa tracciabilità dei materiali sopra ogni altra cosa. Garantire che protocolli di test rigorosi governino il processo di produzione. Concentratevi esclusivamente sulla progettazione specifica del processo. Evitare di prendere decisioni basate su fattori a breve termine. La qualità senza compromessi rimane l'unica strada verso la sicurezza operativa nelle applicazioni HF.

Domande frequenti

D: Perché utilizzare Monel K500 invece di Monel 400 per gli steli delle valvole?

R: Monel 400 fornisce un'eccellente resistenza alla corrosione ma manca di estrema durezza. Monel K500 è sottoposto a indurimento per precipitazione. Offre una resistenza allo snervamento di gran lunga superiore. Questa elevata durezza previene il grippaggio meccanico sotto carico dinamico. Garantisce che lo stelo non si deformi contro il materiale di imballaggio durante il funzionamento ripetuto.

D: Quali sono gli standard dei principali licenziatari di processo per una valvola per acido fluoridrico HF?

R: UOP e Phillips dettano gli standard tecnici primari per le unità HF a livello globale. Pubblicano linee guida rigorose riguardanti la metallurgia accettabile, la progettazione delle rifiniture e i test specializzati. Qualsiasi attrezzatura utilizzata in queste unità autorizzate deve essere munita di approvazioni formali da parte di queste organizzazioni.

D: Possiamo sostituire una valvola in bronzo-alluminio nel servizio acido HF?

R: No. Il bronzo all'alluminio generalmente non è adatto per il servizio HF aggressivo diretto. Non può resistere all'ambiente estremamente corrosivo dei flussi di processo primari. Il contatto diretto con l'acido richiede leghe ad alto contenuto di nichel come il Monel. È necessario limitare il bronzo all'alluminio all'acqua di raffreddamento o alle linee di servizio non HF.

D: Quali esami specifici devono essere richiesti prima della consegna?

R: È necessario richiedere l'identificazione positiva del materiale (PMI) su tutte le parti a contatto con il fluido. Richiedere test sulle emissioni fuggitive di elio per garantire l'integrità della tenuta. Richiedere la radiografia per tutte le fusioni per rilevare difetti interni. Infine, applicare specifici protocolli di spurgo con azoto secco immediatamente dopo l'idrotest.
