La gestione di fluidi termici tossici, infiammabili o ad alta temperatura non lascia alcun margine per le emissioni fuggitive. Le valvole a baderna tradizionali inevitabilmente perdono nel tempo a causa dell"attrito dello stelo. Gli operatori degli impianti affrontano continue battaglie contro i gas che fuoriescono. Sappiamo che queste perdite compromettono la sicurezza del personale e compromettono la conformità ambientale.

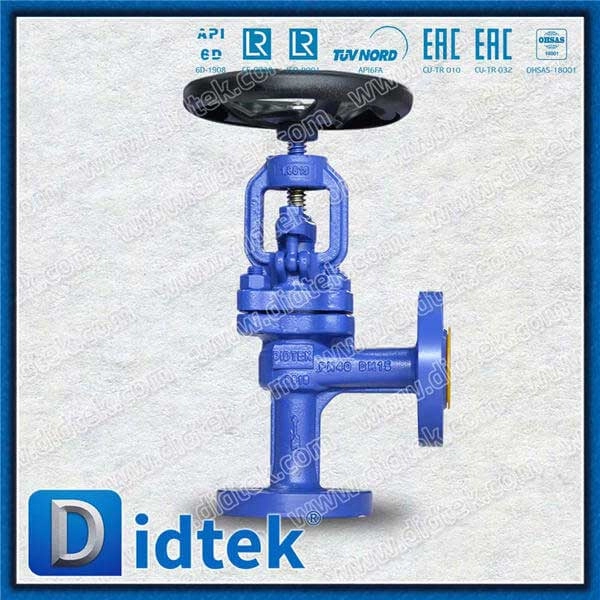

Introdurre la valvola a globo con tenuta a soffietto come barriera metallica continua tra il sistema di tubazioni e l'atmosfera. Neutralizza completamente il rischio di perdite dallo stelo. Gli impianti possono mantenere operazioni sicure e prive di emissioni anche in ambienti altamente esigenti. Non dovrai più fare affidamento sugli anelli di grafite degradabili per trattenere sostanze chimiche pericolose.
I team di progettazione e approvvigionamento devono valutare la compatibilità dei materiali, la durata del ciclo e gli standard di conformità quando si specificano queste valvole per applicazioni critiche. Questo articolo esplora i criteri di selezione essenziali per un"integrazione perfetta. Imparerai come abbinare i materiali a rischi specifici e comprendere le migliori pratiche operative.
Punti chiave
Contenimento assoluto: la tecnologia a soffietto sostituisce la baderna degradabile dello stelo con una barriera metallica saldata, che agisce come una vera valvola a perdita zero per i fluidi volatili.
Sicurezza ridondante: i design standard del settore includono una baderna secondaria in grafite come protezione contro la rottura imprevista del soffietto.
Costo totale di proprietà (TCO): sebbene i costi iniziali siano più elevati, l'eliminazione delle emissioni fuggitive, della perdita di liquidi e del frequente reimballaggio garantisce un rapido ROI in ambienti pericolosi.
Standardizzazione: l'approvvigionamento delle specifiche corrette (ad esempio, valvola a soffietto DIN, materiali specifici del corpo come GG25) è fondamentale per l'integrazione del sistema e la conformità pressione-temperatura.
Il business case per le valvole a perdita zero nelle linee pericolose
Gli organismi di regolamentazione continuano a inasprire le restrizioni sulle emissioni fuggitive. Gli standard EPA e ISO richiedono protocolli rigorosi di rilevamento e riparazione delle perdite. I gestori dell'impianto non possono più considerare lo stelo di una valvola gocciolante come un semplice compito di manutenzione. Rappresenta una grave violazione della conformità. L'utilizzo di una valvola per fluidi pericolosi garantisce che le sostanze chimiche volatili rimangano completamente contenute all'interno delle tubazioni. Quando fuoriescono gas tossici, le strutture rischiano pesanti multe. Inoltre, i fumi nocivi mettono in immediato pericolo il personale in loco. Il controllo proattivo delle emissioni è oggi un requisito fondamentale per le moderne operazioni industriali.
Al di là delle sanzioni normative, la fuga dai media ha un impatto diretto sull’efficienza operativa. Nel corso di un ciclo di vita standard di cinque anni, una valvola convenzionale scarica costantemente costosi oli termici o precursori chimici specializzati. Calcolando il volume giornaliero dei liquidi persi, le strutture spesso si rendono conto dell"entità dei rifiuti. Arrestare la fuga di notizie preserva supporti preziosi. Mantieni risorse costose all"interno del sistema. La valutazione del costo dei fluidi persi nel tempo fornisce una chiara giustificazione finanziaria per l’aggiornamento delle infrastrutture.
Dobbiamo definire accuratamente la definizione 'zero perdite' per impostare parametri ingegneristici realistici. In questo contesto specifico, una valvola a perdita zero si riferisce esclusivamente all'eliminazione delle perdite atmosferiche (esterne) dello stelo. Impedisce la fuoriuscita di liquidi nell'ambiente. Tuttavia, non garantisce automaticamente l'assenza di perdite dalla sede in linea. Gli ingegneri devono valutare separatamente le capacità di tenuta interna in base al design del sedile e agli standard di test applicabili. Comprendere questa distinzione previene errori di approvvigionamento.
Valvola a globo a soffietto rispetto ai meccanismi di baderna convenzionali
Il difetto fondamentale delle baderne convenzionali risiede nell"attrito dinamico. Gli steli ascendenti sfregano contro la guarnizione in grafite durante ogni singola corsa. Questo attrito meccanico degrada inevitabilmente il materiale di imballaggio. Le squadre di manutenzione devono serrare costantemente il premistoppa per comprimere le guarnizioni e ridurre al minimo i gocciolamenti. Alla fine, la grafite si consuma completamente. Gli operatori devono eseguire una sostituzione completa in condizioni dell"impianto difficili. Questo ciclo costante di degrado provoca tempi di inattività imprevisti.
Una valvola a globo a soffietto risolve questo problema utilizzando un tubo metallico a fisarmonica. I produttori in genere realizzano questo componente critico in acciaio inossidabile 316Ti o Hastelloy. Saldano un'estremità allo stelo della valvola e l'estremità opposta al coperchio. Quando lo stelo si muove su e giù, il metallo semplicemente si comprime e si espande. Non è coinvolto alcun attrito radente. L'assenza di usura dovuta all'attrito elimina la causa principale delle perdite dello stelo.
I design premium incorporano sempre un"architettura a doppia tenuta per la massima affidabilità. Il soffietto metallico primario è supportato da una guarnizione standard dello stelo in grafite. Questa configurazione fornisce affidabilità verificabile nelle operazioni critiche. Se la fatica del metallo provoca la rottura del soffietto, la baderna secondaria agisce come un fondamentale sistema di sicurezza. Previene catastrofiche esplosioni atmosferiche. Gli operatori dell"impianto guadagnano tempo sufficiente per rilevare il problema e spegnere in sicurezza la linea per le riparazioni.
Criteri di valutazione fondamentali: materiali, standard e specifiche
La scelta dei materiali determina direttamente i limiti di pressione e temperatura. Una valvola in ghisa GG25 offre una soluzione eccellente per linee di servizi a pressione medio-bassa. Le strutture utilizzano spesso la ghisa per le reti ad olio diatermico che operano entro limiti di temperatura moderati. Consente una scalabilità conveniente in impianti di processo di grandi dimensioni. Al contrario, è necessario selezionare acciaio fuso o acciaio inossidabile per applicazioni chimiche altamente aggressive. Gli ambienti nucleari ad alta pressione richiedono rigorosamente corpi in acciaio forgiato o fuso per gestire in sicurezza intense sollecitazioni meccaniche.
Categoria materiale
Applicazioni tipiche
Capacità di pressione relativa
Ambienti operativi comuni
Ghisa GG25
Olio diatermico, vapore a bassa pressione, linee di servizio
Da basso a medio
Impianti non corrosivi e a temperatura moderata
Acciaio fuso WCB
Prodotti petrolchimici, vapore ad alta pressione, petrolio e gas
La conformità agli standard regionali e di settore garantisce un'integrazione sicura del sistema. Una valvola a soffietto DIN è conforme agli standard europei come EN 13709 ed EN 1092-1. Questi codici impongono dimensioni precise e valori nominali delle flange per un'installazione senza soluzione di continuità nelle strutture europee. Nel frattempo, i settori nordamericano e petrolchimico fanno molto affidamento sugli standard API 602 e ASME B16.34. Far corrispondere sempre le specifiche esatte della valvola al codice tecnico governativo della vostra struttura.
Il soffietto interno rimane una parte metallica in continua flessione. Gli acquirenti devono richiedere i dati dei test di fatica al produttore durante l"approvvigionamento. Cerca il rigoroso rispetto di standard come MSS SP-117. Conoscere il limite del ciclo nominale è obbligatorio per la pianificazione della manutenzione preventiva. I soffietti industriali standard in genere gestiscono da 5.000 a 10.000 cicli prima che si verifichi la fatica del metallo. Si consiglia di monitorare attentamente il conteggio dei cicli operativi. Ciò consente di pianificare la sostituzione tempestiva della cartuccia prima che si verifichi un guasto.
Rischi di implementazione e realtà operative
Pratiche di installazione corrette prevengono il guasto prematuro dei componenti. È necessario installare queste valvole nell"orientamento corretto, assicurandosi che il flusso passi sempre sotto la sede. Quando la valvola si chiude, questa specifica direzione del flusso scarica l"eccessiva pressione del sistema. Impedisce alla pressione del fluido di premere continuamente contro la delicata parete del soffietto. Ignorare le sfumature della direzione del flusso riduce drasticamente la durata dell"apparecchiatura.
I soffietti metallici gestiscono facilmente la compressione lineare ma cedono rapidamente sotto le forze di torsione. Lo stress torsionale taglierà rapidamente le sottili convoluzioni metalliche. Gli assemblaggi di alta qualità utilizzano design specializzati dello stelo non rotante per combattere questa vulnerabilità. Un perno guida o una specifica configurazione del dado dello stelo impediscono allo stelo di ruotare mentre si solleva. È necessario verificare che questa funzione antirotazione esista per proteggere il soffietto da torsioni fatali durante l"azionamento manuale o automatizzato.
I mezzi sporchi o abrasivi rappresentano un rischio significativo per le barriere metalliche contorte. Le particelle solide possono accumularsi saldamente nelle pieghe della fisarmonica nel tempo. Questo accumulo limita il movimento. Durante la compressione, il particolato intrappolato può eventualmente forare le sottili pareti metalliche. Se si prevede di utilizzare questa apparecchiatura in linee sporche, installare sempre un filtraggio a monte. La rimozione dei detriti prima che raggiungano la valvola protegge il gruppo interno e preserva l"integrità della tenuta.
Logica di selezione dei candidati e fasi successive dell"approvvigionamento
Adatta la selezione dei componenti allo specifico rischio di fluido presente nella tua linea. Esaminiamo due scenari comuni:
Olio diatermico/trasferimento di calore: dare priorità alla classificazione dei materiali ad alta temperatura. Cerca capacità di ciclo di vita lungo, poiché queste linee spesso modulano per controllare le temperature della struttura.
Cloro/fosgene (altamente tossico): è necessario dare priorità alle architetture di tenuta ridondanti. Richiedi materiali Hastelloy per la massima resistenza alla corrosione. Insistere su certificazioni rigorose per garantire la sicurezza assoluta.
Valuta attentamente i potenziali fornitori utilizzando una lista di controllo incentrata sull"ingegneria. Rivolgi ai fornitori le seguenti domande:
Forniscono risultati documentati dei test di tenuta dell"elio per ogni singola unità spedita?
L"anima metallica è idroformata o saldata sui bordi? Le unità idroformate offrono una resistenza alla fatica superiore. Le versioni con bordi saldati forniscono lunghezze di corsa maggiori per corpi valvola più grandi.
I gruppi di cartucce sostitutive aftermarket sono prontamente disponibili nella vostra regione specifica per ridurre al minimo i tempi di inattività?
Agisci immediatamente controllando i tuoi attuali registri di manutenzione. Identifica le zone di riparazione ad alta frequenza nel tuo impianto. Questi leaker persistenti rappresentano i migliori candidati iniziali per un aggiornamento. Raccogli i tuoi dati P&ID specifici, tra cui pressione, temperatura e proprietà dei media. Infine, consultare un ingegnere specializzato in valvole per iniziare a progettare il piano di transizione.
Conclusione
La specifica di un design con tenuta a soffietto cambia radicalmente la strategia operativa del vostro impianto. Ti allontani dalla gestione reattiva delle perdite e abbracci l"eliminazione proattiva delle emissioni. La barriera metallica continua garantisce l"isolamento dei fluidi pericolosi dall"atmosfera.
Raggiungere una realtà “fit-and-forget” richiede un attento lavoro ingegneristico iniziale. È necessario garantire un dimensionamento iniziale preciso e un"esatta selezione del materiale. Inoltre, le strutture devono mantenere una chiara comprensione dei limiti del ciclo per pianificare accuratamente la manutenzione preventiva.
Rivedi le tue attuali specifiche multimediali per identificare le vulnerabilità nella tua pipeline. Contatta oggi stesso il tuo team tecnico-commerciale per discutere dei requisiti di sistema complessi. Puoi anche scaricare una scheda dimensionale dettagliata per iniziare il processo di pianificazione della struttura.
Domande frequenti
D: Quanto dura in genere il soffietto interno?
R: La durata varia in base alla lunghezza della corsa, alla pressione di esercizio e alla temperatura. Le valutazioni industriali standard vanno da 3.000 a 10.000 cicli. Le curve di fatica del produttore dovrebbero dettare i tuoi esatti programmi di sostituzione.
D: È possibile riparare una valvola a globo con tenuta a soffietto se il soffietto si guasta?
R: Sì. Il gruppo del coperchio, compreso il soffietto saldato e lo stelo, solitamente può essere sostituito come un"unica cartuccia. Nel frattempo, la baderna secondaria in grafite impedisce perdite atmosferiche immediate.
D: Perché specificare una valvola in ghisa GG25 per sistemi a fluido termico anziché in acciaio fuso?
R: GG25 offre una soluzione altamente conveniente e strutturalmente solida per applicazioni standard con olio termico. Funziona perfettamente entro i limiti specifici di pressione e temperatura della ghisa, evitando i costi di progettazione eccessiva dell"acciaio fuso.
D: La "perdita zero" si applica anche alla sede della valvola?
R: "Perdite zero" in questo contesto si riferisce alle emissioni atmosferiche (esterne) attraverso lo stelo. Le perdite interne della sede dipendono dal design della sede e sono regolate da standard separati come API 598 o FCI 70-2.
