Valvola a saracinesca da 2-1/2 pollici: dimensioni, valori di pressione e guida alla selezione

Le perdite di sistema non rilevate stanno compromettendo silenziosamente la redditività del vostro impianto? I componenti di isolamento di medie dimensioni fungono da guardiani critici delle operazioni della pipeline. Tuttavia, i team di manutenzione spesso li trascurano finché non si verifica uno scoppio catastrofico. La scelta del meccanismo sbagliato comporta gravi rischi per la sicurezza, contaminazione ambientale e costosi tempi di inattività. Al contrario, un dimensionamento adeguato e una specifica precisa dei materiali eliminano praticamente questi rischi.

In questa guida tecnica completa, analizziamo le dimensioni esatte, le classi di pressione e le opzioni metallurgiche. Entro la fine di questo post, possederete le conoscenze utili necessarie per selezionare un"unità di intercettazione altamente affidabile su misura per il vostro ambiente di controllo dei fluidi.

Punti chiave

• Standard dimensionali: la scala fisica e l'interfaccia di un'unità da 2-1/2 pollici sono rigorosamente regolate da ASME B16.10 per le dimensioni faccia a faccia e ASME B16.5 per le specifiche della flangia. Ciò garantisce l'intercambiabilità globale tra gli aggiornamenti degli impianti.
• Classi di pressione: questi componenti della tubazione sono progettati per soddisfare specifici valori di pressione. Le più importanti sono ASME Classe 150, Classe 300 e Classe 600. Ciascuna corrisponde a una pressione di esercizio massima consentita distinta.
• Selezione dei materiali: la durata operativa dell'apparecchiatura dipende in larga misura dalla metallurgia. Opzioni come l'acciaio al carbonio fuso ASTM A216 WCB, l'acciaio inossidabile CF8M e l'acciaio forgiato impongono limiti termici e resistenza chimica.
• Tipi di cuneo e stelo: i progettisti del sistema devono scegliere tra una configurazione con vite esterna e giogo per l'indicazione visiva della posizione o uno stelo non rialzato per spazi compatti. Inoltre, i cunei solidi o flessibili devono essere selezionati in base alla variazione termica.
• Utilizzo principale: queste unità sono progettate esclusivamente per l'isolamento on e off completamente aperto o completamente chiuso. Non sono progettati per limitare il flusso. La strozzatura provoca rapidamente gravi cavitazioni e danni alla sede.

Cos"è una valvola a saracinesca da 2-1/2 pollici?

Una valvola di isolamento da 2-1/2 pollici è un dispositivo a movimento lineare progettato per consentire o arrestare il flusso di fluido all"interno di un sistema di tubazioni. La designazione 2-1/2 pollici si riferisce alla dimensione nominale del tubo. Nei sistemi metrici, ciò si traduce in un diametro nominale di DN65. Questo componente di medie dimensioni offre un equilibrio ottimale tra capacità di flusso e ingombro spaziale, rendendolo indispensabile nel moderno controllo dei fluidi industriali.

Il meccanismo fondamentale prevede uno stelo filettato collegato ad un volantino o ad un attuatore automatizzato. Quando un operatore gira il volantino, lo stelo traduce questa forza di rotazione in movimento lineare. Questa azione solleva o abbassa un cancello a forma di cuneo. Nella posizione completamente aperta, il cancello si ritrae completamente nel cofano. Di conseguenza, il percorso del flusso rimane completamente libero. Ciò si traduce in una caduta di pressione minima e previene la turbolenza, che è una caratteristica altamente vantaggiosa per mantenere l"efficienza complessiva della tubazione.

Immaginate una linea idrica municipale ad alta pressione o un vivace impianto di trattamento chimico. In questi scenari, è fondamentale isolare segmenti specifici della tubazione per la manutenzione ordinaria senza spegnere l’intero impianto. Gli ingegneri sul campo utilizzano ampiamente queste valvole a saracinesca industriali nelle raffinerie di petrolio e gas, nei sistemi commerciali di acqua refrigerata e negli impianti di produzione di energia dove sono obbligatorie funzionalità di intercettazione robuste e senza perdite.

Dimensioni standard di una valvola a saracinesca da 2 1/2

Quando si disegnano gli schemi delle tubazioni, i dati dimensionali precisi non sono negoziabili. Una discrepanza nella scala fisica può provocare gravi sollecitazioni sulle tubazioni, disallineamento meccanico ed eventuali cedimenti strutturali dell"impianto.

Dimensioni faccia a faccia

La dimensione faccia a faccia rappresenta la distanza esatta tra le facce della flangia di ingresso e di uscita. Standardizzata secondo ASME B16.10, questa misurazione garantisce che le valvole di diversi produttori possano essere scambiate senza problemi. Non sarà necessario modificare il layout delle tubazioni esistenti quando si sostituisce una vecchia unità.

Nota: le dimensioni si applicano alle configurazioni con estremità flangiate e con saldatura di testa. Verificare sempre le misure esatte con i disegni tecnici del produttore prima della fabbricazione.

Dimensioni flangia ASME B16.5

Per le connessioni con estremità flangiate, il diametro esterno, il diametro del cerchio dei bulloni e le dime di foratura devono rispettare rigorosamente gli standard ASME B16.5. Ciò garantisce che l"unità si imbullonerà perfettamente alle flange dei tubi adiacenti. Un abbinamento perfetto mantiene una tenuta sicura e a prova di perdite sotto pressione estrema.

Altezza e peso complessivi

L"altezza complessiva varia in modo significativo in base al design dello stelo interno. Un modello con vite e giogo esterno richiede un notevole spazio sopra la testa poiché lo stelo si solleva fisicamente sopra il volantino durante il funzionamento. Al contrario, uno stelo non rialzato mantiene un"altezza statica. Ciò lo rende la scelta migliore per installazioni sotterranee o rack per tubi verticali angusti.

Inoltre, il peso è direttamente correlato alla densità del materiale e allo spessore della classe di pressione. Un"unità standard in ghisa Classe 150 da 2-1/2 pollici potrebbe pesare circa 45 libbre. Tuttavia, una variante in acciaio fuso di Classe 600 può facilmente superare le 100 libbre a causa delle pareti del corpo più spesse necessarie per contenere vapore ad alta pressione o idrocarburi.

Valori di pressione e limiti di temperatura

Comprendere le soglie di pressione e temperatura è un requisito fondamentale di sicurezza. Spingere un sistema oltre i suoi limiti nominali rischia di provocare guasti meccanici catastrofici e gravi rischi ambientali.

Classi di pressione ASME

Nelle pratiche ingegneristiche nordamericane, i dispositivi di isolamento sono classificati in base alle classi di pressione ASME. Per un"unità da 2-1/2 pollici, la classe indica la pressione massima consentita senza shock che il corpo può sopportare a temperature ambiente comprese tra -20 e 100 gradi Fahrenheit.

• Classe 150: generalmente nominale per 285 psi a temperatura ambiente per l'acciaio al carbonio. Ideale per sistemi ad acqua, aria e vapore a bassa pressione.
• Classe 300: nominale per circa 740 psi a temperatura ambiente. Comunemente utilizzato nella lavorazione chimica industriale e nelle applicazioni petrolifere mid-stream.
• Classe 600: nominale fino a 1.480 psi. Progettato specificamente per oleodotti e gasdotti ad alta pressione e linee di vapore per la produzione di energia.
• Classe 800: solitamente associata a design compatti in acciaio forgiato, classificati per 1.975 psi, utilizzati in ambienti ad alta pressione estrema e di piccolo diametro.

Valutazioni della pressione metrica

Per i progetti internazionali che aderiscono agli standard europei o ISO, la capacità di pressione è espressa in Pressione Nominale, indicando la pressione massima in bar a temperatura ambiente. PN10 e PN16 sono più o meno equivalenti alla Classe 150, ampiamente utilizzata nelle applicazioni commerciali. Nel frattempo, il PN40 è paragonabile alla Classe 300, utilizzata in ambienti industriali più pesanti che richiedono un contenimento robusto.

Valutazioni pressione-temperatura

Secondo ASME B16.34, la capacità di pressione di una valvola è inversamente proporzionale alla temperatura del mezzo fluido. All"aumentare della temperatura, la resistenza alla trazione del metallo diminuisce, abbassando così la pressione massima di esercizio sicura. Ad esempio, una valvola Classe 150 in acciaio al carbonio classificata per 285 psi a 100 gradi Fahrenheit vedrà la sua pressione massima consentita precipitare a circa 170 psi quando la temperatura del mezzo raggiunge 500 gradi Fahrenheit. Gli ingegneri devono sempre consultare le tabelle specifiche di pressione-temperatura per l"esatto grado del materiale per garantire un funzionamento sicuro in condizioni termiche di picco.

Opzioni materiali per valvole a saracinesca da 2-1/2 pollici

L"integrità strutturale e la compatibilità chimica di qualsiasi meccanismo di controllo dei fluidi sono dettate dalla sua metallurgia. La scelta del materiale corretto previene l"usura prematura, la corrosione galvanica e i guasti meccanici improvvisi.

Acciaio inossidabile

I gradi di acciaio inossidabile, principalmente ASTM A351 CF8 e CF8M, offrono un"eccezionale resistenza all"ossidazione e agli attacchi chimici. L"aggiunta di molibdeno nel CF8M ne migliora significativamente la resistenza alla vaiolatura e alla corrosione interstiziale in ambienti ricchi di cloruro. Si tratta della scelta standard per la lavorazione di alimenti e bevande, la produzione farmaceutica e le linee di acidi altamente corrosivi dove la purezza del fluido è fondamentale.

Nello specifico, per fluidi altamente viscosi come asfalto liquido o resine pesanti che induriscono a temperatura ambiente, gli ingegneri spesso specificano una valvola a saracinesca con camicia termica in acciaio inossidabile . Questo design specializzato consente al vapore o all'olio caldo di circolare attorno al corpo della valvola, mantenendo la temperatura del fluido e prevenendo ostruzioni interne.

Acciaio al carbonio fuso e acciaio forgiato

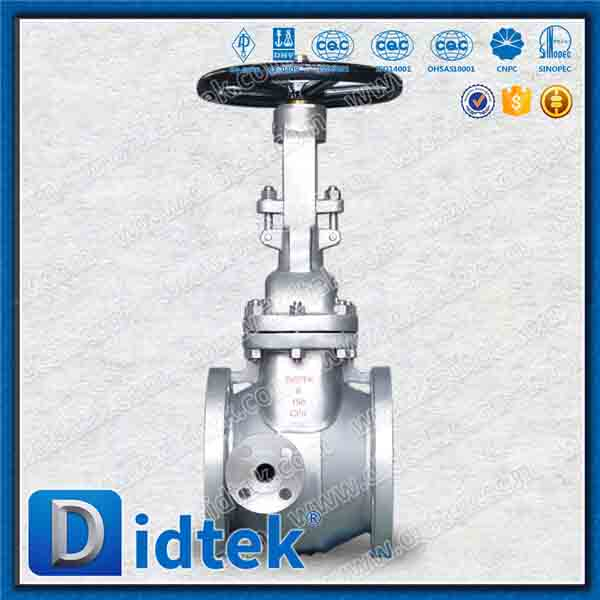

L"acciaio al carbonio fuso, in particolare ASTM A216 WCB, funge da cavallo di battaglia delle industrie petrolchimiche e di raffinazione. Fornisce un"elevata resistenza alla trazione e prestazioni eccellenti in ambienti ad alta temperatura fino a 800 gradi Fahrenheit. Per le applicazioni che richiedono densità strutturale superiore e resistenza a shock termici intensi, è preferibile l"acciaio al carbonio forgiato ASTM A105.

Ghisa e ferro duttile

La ghisa ASTM A126 e la ghisa duttile ASTM A536 sono materiali altamente convenienti preferiti per applicazioni a bassa pressione e non corrosive. La ghisa sferoidale offre resistenza agli urti e flessibilità superiori rispetto alla ghisa grigia standard. Questi materiali dominano la distribuzione idrica municipale, la gestione delle acque reflue e le reti commerciali di acqua refrigerata.

Variazioni progettuali chiave da considerare

Al di là delle dimensioni e della metallurgia, la geometria interna determina le caratteristiche prestazionali e l"idoneità per ambienti operativi specifici.

Gambo ascendente rispetto a stelo non ascendente

Con una configurazione con vite esterna e giogo, le filettature dello stelo si trovano all"esterno del corpo, isolandole dal mezzo fluido. Quando il volantino gira, lo stelo si solleva, fornendo un chiaro indicatore visivo dello stato della valvola. Questa progettazione è obbligatoria nei sistemi di protezione antincendio. Al contrario, uno stelo non ascendente presenta filettature esposte al fluido. Il cancello risale lungo lo stelo senza che lo stelo stesso si muova verticalmente, rendendolo essenziale per installazioni con rigide limitazioni di spazio verticale.

Cuneo solido contro cuneo flessibile

Un cuneo solido è un unico pezzo di metallo rigido che offre una robusta semplicità. Sebbene altamente durevole, è suscettibile al legame termico. Si tratta di un fenomeno in cui le fluttuazioni ad alta temperatura causano la contrazione del corpo attorno al cuneo, rendendone quasi impossibile l"apertura. Per contrastare questo fenomeno, è stato realizzato un cuneo flessibile con una scanalatura perimetrale che consente alle superfici di seduta un leggero movimento indipendente. Questa flessibilità compensa la dilatazione termica e la distorsione della tubazione.

Seduta resiliente contro seduta in metallo

In un design con sede resiliente, il cuneo è completamente incapsulato in un elastomero come la gomma EPDM o NBR. Quando è chiusa, la gomma si comprime contro il fondo piatto del corpo, garantendo una perfetta tenuta a tenuta di bolle, ideale per l"acqua pulita. Il design con sede in metallo presenta un contatto metallo-metallo lavorato con precisione. Anche se potrebbe non offrire una tenuta assoluta contro le bolle, è obbligatorio per mezzi ad alta temperatura, vapore e fluidi abrasivi che distruggerebbero rapidamente la gomma.

Connessioni terminali per una valvola a saracinesca da 2 1/2

Il metodo di integrazione influisce sui tempi di installazione, sull"accessibilità per la manutenzione e sull"integrità complessiva del sistema in termini di perdite.

Estremità flangiate

Le connessioni flangiate sono il tipo di estremità più diffuso per i componenti industriali di medie dimensioni. Sono dotati di un bordo piatto o rialzato imbullonato a una flangia del tubo corrispondente, con una guarnizione compressa tra di loro. Ciò consente un"installazione rapida e una facile rimozione per la manutenzione senza tagliare il tubo. Sono classificati in base al tipo di faccia, come Raised Face per uso industriale standard e Ring-Type Joint per applicazioni petrolifere ad alta pressione.

Saldatura a tasca e saldatura di testa

Le connessioni saldate forniscono il massimo livello di integrità strutturale e prestazioni a zero perdite. Con una saldatura a tasca, il tubo viene inserito in una zona incassata prima di essere saldato ad angolo. Con una saldatura di testa, le estremità vengono smussate per adattarle allo spessore del tubo e viene applicata una saldatura a piena penetrazione. Le connessioni saldate di testa non sono negoziabili in ambienti ad alta pressione e alta temperatura come la produzione di energia.

Tendenze del settore: l’evoluzione della tecnologia delle valvole di medie dimensioni

Recenti analisi di mercato riguardanti i sistemi di controllo dei fluidi rivelano un notevole cambiamento nel modo in cui le strutture acquistano e distribuiscono componenti di isolamento di medie dimensioni. Norme ambientali più severe, in particolare per quanto riguarda le emissioni fuggitive degli impianti industriali, stanno allontanando i manager dai progetti di imballaggio tradizionali. Oggi c’è una crescente domanda di unità certificate secondo rigorosi standard a basse emissioni come API 624 e ISO 15848-1. Gli stabilimenti stanno aggiornando attivamente le loro linee da 2-1/2 pollici con sistemi di imballaggio live-loaded a base di grafite che garantiscono praticamente zero perdite di composti organici volatili.

Inoltre, l’integrazione dei sensori dell’Internet of Things industriale sta passando da un lusso a un requisito di base in settori critici. Mentre un volantino manuale standard rimane la spina dorsale dell’isolamento delle tubazioni, gli operatori lungimiranti stanno sempre più adattando questi componenti con attuatori elettrici intelligenti e dispositivi di monitoraggio acustico. Questo approccio proattivo consente ai team di manutenzione di rilevare microperdite o vincoli termici molto prima che si trasformino in scoppi su vasta scala, ottimizzando in definitiva il costo totale del ciclo di vita dell"infrastruttura.

Guida alla selezione passo passo: come scegliere la valvola giusta

La selezione dell'unità corretta richiede una valutazione rigorosa della linea di base operativa della pipeline. Le congetture spesso provocano cedimenti strutturali o degrado chimico. Per evitare ciò, i team di approvvigionamento dovrebbero collaborare con un produttore di valvole affidabile per allineare le specifiche tecniche ai mandati del progetto. Segui questo quadro strategico:

Identificare le caratteristiche dei media

Le proprietà fisiche e chimiche del fluido determinano il materiale del corpo e la configurazione della sede richiesti. Per i liquidi puliti come l"acqua municipale, un corpo in ghisa sferoidale con un cuneo con sede resiliente fornisce una tenuta economicamente vantaggiosa. Tuttavia, i solventi aggressivi richiedono acciaio inossidabile di alta qualità per prevenire la vaiolatura interna, mentre il vapore ad alta temperatura richiede acciaio al carbonio con rivestimento duro in stellite metallo-metallo.

Determinare la pressione e la temperatura del sistema

Mappa la pressione e la temperatura operative massime del tuo sistema rispetto alle tabelle dei valori nominali ASME B16.34. Se il tuo sistema funziona a 250 psi a temperatura ambiente, è sufficiente un"unità di Classe 150. Ma se lo stesso sistema raggiunge i 600 gradi Fahrenheit, la pressione di esercizio consentita diminuisce in modo significativo, rendendo necessario un aggiornamento alla classe 300 per mantenere un margine operativo sicuro.

Valutare i vincoli spaziali e l"attuazione

Misurare l"area di installazione fisica. Se lo spazio sopra la testa è limitato, specificare un design con stelo non rialzato. Se è necessaria la verifica visiva dello stato della valvola per i protocolli di sicurezza a distanza, optare per una configurazione con vite e giogo esterni.

Verifica gli standard e le certificazioni del settore

Assicurati che l"attrezzatura scelta sia conforme alle certificazioni di progetto obbligatorie. Le applicazioni nel settore petrolifero e del gas richiedono in genere la conformità API 600 o API 602, mentre i progetti idrici comunali richiedono le certificazioni AWWA C509 o C515. NACE MR0175 è obbligatorio per ambienti con gas acido contenenti idrogeno solforato per prevenire la rottura da stress da solfuro.

Migliori pratiche di installazione e manutenzione

Anche le apparecchiature di altissima qualità si guastano prematuramente se sottoposte a tecniche di installazione inadeguate o a programmi di manutenzione trascurati.

Prima dell"installazione, il sistema di tubazioni deve essere lavato accuratamente. Scorie di saldatura, ruggine e detriti di costruzione intrappolati tra il cuneo e la sede durante la prima operazione di chiusura causeranno rigature permanenti e perdite immediate. Quando si imbullona una connessione flangiata, assicurarsi sempre che le flange del tubo adiacente siano perfettamente allineate. Non utilizzare mai il pesante corpo in ferro per unire tubi disallineati, poiché ciò induce forti sollecitazioni di flessione. I bulloni devono essere serrati in modo uniforme utilizzando una chiave dinamometrica calibrata secondo uno schema a stella incrociata per garantire una compressione uniforme della guarnizione.

Dal punto di vista della manutenzione, le cure di routine prolungano la vita operativa. Lo stelo filettato di un modello con stelo ascendente deve essere regolarmente pulito e lubrificato con grasso industriale per alte temperature. Gli operatori devono ispezionare periodicamente il premistoppa. Se vengono rilevate perdite minori, serrare i dadi del premistoppa in modo incrementale. Un serraggio eccessivo aumenterà l"attrito, rendendo difficile la rotazione del volantino e accelerando l"usura della guarnizione. Infine, le unità che rimangono in una posizione statica per periodi prolungati dovrebbero essere completamente chiuse e aperte almeno due volte l"anno per evitare il grippaggio del cuneo a causa dell"accumulo di calcare.

Conclusione

La scelta dell"unità di isolamento da 2-1/2 pollici corretta è un passaggio fondamentale per garantire la sicurezza e l"efficienza del sistema a lungo termine. È necessario abbinare attentamente la classe di pressione, la metallurgia e il design dello stelo alla specifica applicazione del fluido. Verificare sempre le dimensioni faccia a faccia standard prima di iniziare il processo di fabbricazione della tubazione per evitare costosi ritardi di installazione.

Investendo in componenti di alta qualità realizzati secondo rigorosi standard API e ASME e aderendo a rigorosi protocolli di manutenzione, prolungherai in modo significativo la durata della tua infrastruttura industriale. Se nella vostra struttura si verificano perdite ricorrenti o state pianificando un massiccio aggiornamento del sistema, non esitate a contattare uno specialista di valvole per un audit tecnico completo e soluzioni di approvvigionamento personalizzate su misura per il vostro impianto.

Domande frequenti

Posso utilizzare una valvola a saracinesca da 2-1/2 pollici per limitare il flusso?

No, questi dispositivi sono progettati esclusivamente per scopi di isolamento completamente aperti o completamente chiusi. Il tentativo di utilizzarli per strozzare o regolare il flusso forza il fluido ad alta velocità contro un cuneo parzialmente abbassato. Ciò provoca rapidamente gravi vibrazioni, cavitazione ed erosione da trafilatura sulle superfici di seduta. Entro un periodo molto breve, l"unità perderà completamente la sua capacità di sigillare. Per la modulazione del flusso, specificare invece una valvola a globo o una valvola di controllo.

Qual è la dimensione faccia a faccia di una valvola a saracinesca flangiata Classe 150 da 2-1/2 pollici?

Secondo le rigide tolleranze di produzione definite da ASME B16.10, la dimensione standard per una valvola flangiata con dimensione nominale del tubo di Classe 150 da 2-1/2 pollici è generalmente 7,50 pollici o 190,5 mm. Questa dimensione si applica specificamente alle flange a faccia rialzata e a faccia piatta. Fare sempre riferimenti incrociati ai disegni tecnici esatti forniti dal produttore prima di fabbricare le bobine dei tubi.

Cosa significa DN65 in relazione a una valvola a saracinesca da 2 1/2?

DN sta per Diamètre Nominal, che è la designazione metrica utilizzata principalmente negli standard europei e internazionali per le tubazioni come ISO e DIN. DN65 è l"esatto equivalente metrico di una dimensione nominale del tubo di 2-1/2 pollici. Quando si acquista a livello globale, un"unità DN65 corrisponderà a un tubo da 2-1/2 pollici, anche se è comunque necessario verificare che gli standard di foratura della flangia corrispondano all"infrastruttura esistente.

Come faccio a sapere se ho bisogno di una valvola a saracinesca con sede resiliente o con sede metallica?

La scelta dipende interamente dal mezzo fluido e dalla temperatura di esercizio. I design con seduta resiliente utilizzano un cuneo completamente incapsulato in gomma. Sono la scelta standard per acqua pulita e aria compressa al di sotto di 180 gradi Fahrenheit, poiché la gomma si comprime per fornire una tenuta impeccabile. I design con sede in metallo presentano anelli in acciaio o bronzo lavorati con precisione. Sono obbligatori per alte temperature, vapore, idrocarburi e fluidi abrasivi che potrebbero facilmente sciogliere o strappare una guarnizione in gomma.

Qual è il coefficiente di flusso Cv per una valvola a saracinesca da 2-1/2 pollici?

Il coefficiente di flusso, noto come Cv, misura il volume d"acqua in galloni al minuto che scorre attraverso una valvola completamente aperta con una caduta di pressione di 1 psi. Per una valvola a saracinesca standard da 2-1/2 pollici a passaggio pieno, il valore Cv varia generalmente tra 280 e 320. Questo coefficiente eccezionalmente elevato riflette il percorso del flusso senza ostacoli del progetto, rendendolo altamente efficiente per ridurre al minimo la perdita di pressione nelle reti di tubazioni.

Con quale frequenza è necessario sostituire una valvola a saracinesca industriale da 2-1/2 pollici?

La durata di un"unità di isolamento industriale dipende fortemente dall"ambiente operativo, dalla corrosività dei mezzi e dalla frequenza di manutenzione. Nei sistemi idrici municipali puliti, un"unità in ghisa sferoidale di alta qualità può durare dai 20 ai 30 anni. Tuttavia, nei processi chimici gravosi o nelle applicazioni con vapore ad alta temperatura, i componenti interni potrebbero richiedere la ricostruzione o la sostituzione completa ogni 5-10 anni. L"esecuzione del ciclo di routine e il reimballaggio della ghiandola dello stelo prolungano significativamente la vita funzionale dell"attrezzatura.
