Per specificare le valvole di isolamento delle tubazioni è necessario bilanciare severi requisiti di sicurezza con le realtà operative della gestione della pressione nella cavità. È necessario controllare accuratamente i fluidi ad alta pressione per proteggere il personale e le infrastrutture. L'affidabilità del sistema dipende in larga misura dalla scelta delle configurazioni di seduta corrette per le condizioni specifiche delle tubazioni. L'incomprensione delle sottili differenze strutturali tra le configurazioni DIB-1 e DIB-2 porta spesso a specifiche eccessive, vincoli termici o guasti critici al sedile in scenari di alta pressione. Gli ingegneri spesso disallineano la meccanica dei sedili con rischi di dilatazione termica dei fluidi. Questa confusione compromette sia l’integrità del sistema che la conformità normativa. Forniamo un'analisi tecnica su come valutare i requisiti del mezzo della tubazione, della direzionalità del flusso e della riduzione della pressione. Imparerai a valutare accuratamente i parametri termici e a mapparli direttamente sulle strutture fisiche delle valvole. Questa guida ti aiuterà a selezionare la valvola a sfera DIB-1 DIB-2 corretta per la tua applicazione specifica. Continua a leggere per padroneggiare queste distinzioni cruciali delle valvole per petrolio e gas.
DIB-1 (bidirezionale): utilizza due sedili a doppio effetto pistone (DPE). Fornisce un vero doppio isolamento da entrambe le direzioni ma intrappola intrinsecamente la pressione della cavità, rendendo necessario un sistema di scarico della pressione esterno per i fluidi liquidi.
DIB-2 (unidirezionale): utilizza un sedile SPE (Single Piston Effect) e un sedile DPE. Fornisce un doppio isolamento in un'unica direzione consentendo al tempo stesso uno scarico automatico della pressione nella cavità interna verso la tubazione a monte.
Fattore decisionale: la scelta dipende interamente dal fatto che il mezzo di processo sia soggetto a espansione termica e se il flusso sia strettamente unidirezionale o bidirezionale.
I team di procurement spesso confondono i sistemi Double Block and Bleed (DBB) con le architetture Double Isolation and Bleed (DIB). Usano erroneamente i termini in modo intercambiabile negli ordini di acquisto e nelle specifiche tecniche. L"API 6D li definisce distintamente in base alle capacità dei posti a sedere piuttosto che agli obiettivi operativi generali. Lo standard separa esplicitamente queste due categorie per prevenire pericolose applicazioni errate sul campo. Comprendere questa linea di base fondamentale è assolutamente cruciale per la sicurezza delle operazioni del gasdotto.
Le valvole DBB standard utilizzano due sedi SPE (Single Piston Effect). Bloccano la pressione da entrambe le estremità contemporaneamente. Tuttavia, non possono fornire un doppio isolamento da un"unica fonte di pressione in caso di guasto della sede a monte. Se la pressione della linea supera la tenuta primaria a monte, il fluido entra nella cavità del corpo. La sede SPE a valle scaricherà quindi naturalmente la pressione in eccesso della cavità a valle. Questo meccanismo di ventilazione significa che si perde l"isolamento completo. Non è possibile fare affidamento su una valvola DBB standard per la manutenzione a valle se solo un lato della tubazione rimane pressurizzato.
Al contrario, una valvola di spurgo a doppio isolamento fornisce una tenuta ridondante contro la pressione proveniente da un'unica direzione. Questa ridondanza meccanica si rivela assolutamente cruciale per compiti critici di isolamento delle molteplici varietà. Ne hai bisogno per le routine di calibrazione dei misuratori sensibili. Garantisce un accesso sicuro per la manutenzione senza costringervi a chiudere l'intera rete di condutture. Se la sede primaria si guasta o presenta perdite, la sede secondaria si innesta immediatamente. Mantiene la pressione in modo sicuro all'interno del corpo della valvola. Ciò garantisce che le squadre di manutenzione rimangano completamente protette durante gli interventi localizzati sulle condutture.
Per definire l' architettura della valvola a sede SPE DPE è necessario esaminare attentamente la meccanica della tenuta interna. La differenza principale risiede interamente nell'effetto pistone degli anelli di sede. Classifichiamo queste valvole analizzando come le loro sedi reagiscono all'accumulo di pressione nella cavità. È necessario comprendere come la pressione differenziale agisce sulla geometria del sedile per spingerlo verso o lontano dalla sfera.
Considera la configurazione DIB-1. Utilizza una configurazione DPE per DPE.
Meccanismo: entrambe le sedi sono progettate per essere spinte contro la sfera sia dalla pressione della linea che dalla pressione della cavità. La geometria del sedile utilizza la pressione da entrambi i lati per mantenere una tenuta costantemente ermetica. Le molle forniscono il carico iniziale, mentre la pressione del fluido fornisce la forza di tenuta principale.
Risultato: si ottiene una vera ridondanza meccanica da entrambe le direzioni. L'inversione del flusso non compromette la capacità di doppio isolamento. La valvola blocca efficacemente il flusso indipendentemente dall'orientamento a monte.
Vincolo: il fluido intrappolato nella cavità corporea non ha vie di fuga interne. Le sedi DPE bloccano attivamente la pressione in uscita dalla cavità centrale. Ciò crea gravi rischi di sovrapressione se il fluido intrappolato si espande a causa delle variazioni della temperatura ambiente.
Successivamente, valutare la configurazione DIB-2. Si basa su una configurazione ibrida SPE tramite DPE.
Meccanismo: il sedile a monte funge da componente SPE. Si allontana dalla sfera se la pressione della cavità interna supera la pressione della linea. Al contrario, la sede a valle funziona come una componente del DPE. Mantiene la tenuta salda contro la sfera indipendentemente dai picchi di pressione nella cavità.
Risultato: Fornisce un robusto doppio isolamento nella direzione del flusso primario. Allo stesso tempo, funziona come una valvola automatica di scarico automatico. La pressione in eccesso nella cavità ritorna in modo sicuro nella linea a monte senza richiedere dispositivi di scarico esterni.
È necessario mappare queste realtà meccaniche direttamente alle condizioni specifiche della pipeline. Non specificare una configurazione DIB-1 semplicemente perché sembra più robusta sulla carta. Presenta diverse sfide di gestione della cavità che è necessario affrontare.
La scelta della corretta configurazione della valvola va ben oltre la corrispondenza delle classi di pressione di base. È necessario valutare sistematicamente lo stato del fluido, la direzionalità del flusso e le norme di conformità alla sicurezza di manutenzione che regolano la vostra struttura.
Esaminiamo innanzitutto i rischi dello stato fluido e dell"espansione termica. I mezzi liquidi come il petrolio greggio, i GNL e l"acqua rimangono altamente suscettibili all"espansione termica. Quando la temperatura ambiente aumenta, i liquidi intrappolati si espandono rapidamente all"interno del corpo della valvola. Una configurazione DIB-1 richiede una valvola limitatrice di pressione esterna (PRV) per questi servizi. In caso contrario, il liquido in espansione deformerà permanentemente le sedi o romperà il corpo della valvola. DIB-2 è generalmente preferito per le condotte di liquidi. Consente uno scarico interno sicuro nella linea a monte in modo naturale. I mezzi gassosi si comportano diversamente. Il gas naturale e l"azoto agiscono come fluidi altamente comprimibili. Presentano un rischio di dilatazione termica molto inferiore in spazi ristretti. I fluidi comprimibili assorbono le variazioni di volume in modo sicuro. Questa caratteristica rende DIB-1 un"opzione altamente valida per i sistemi a gas in cui il doppio isolamento bidirezionale assoluto è imposto dai protocolli di sicurezza del sito.
La direzionalità del flusso determina interamente l"orientamento del sedile. Le pipeline bidirezionali richiedono rigorosamente configurazioni DIB-1. Entrambe le estremità devono offrire un doppio isolamento affidabile indipendentemente dalla direzione in cui scorre il prodotto. Le linee di flusso dedicate hanno requisiti diversi. Per il flusso strettamente unidirezionale, DIB-2 rappresenta la scelta ottimale. Si installa orientando la sede SPE direttamente verso il lato di monte dell"alta pressione. Questa configurazione gestisce il sollievo della cavità in modo naturale e sicuro.
Valutare attentamente i requisiti di isolamento per la manutenzione a valle. Attrezzature come trappole per suini e skid di misurazione richiedono rigidi protocolli di isolamento. Le configurazioni DIB garantiscono la massima sicurezza durante le finestre di manutenzione. Se la sede primaria perde durante il funzionamento, la sede secondaria mantiene la pressione. Questa barriera secondaria protegge attivamente il personale che lavora sulle sezioni a valle depressurizzate.
Tipo di fluido | Comprimibilità | Rischio di espansione | Configurazione della valvola consigliata |
|---|---|---|---|
Petrolio greggio | Basso | Alto | DIB-2 (o DIB-1 + PRV esterno) |
Gas naturale | Alto | Basso | DIB-1 |
Acqua prodotta | Basso | Alto | DIB-2 (o DIB-1 + PRV esterno) |
Azoto | Alto | Basso | DIB-1 |
Esaminare attentamente queste caratteristiche del fluido prima di finalizzare le specifiche tecniche. L"adattamento della configurazione allo stato fluido previene disastri operativi.
L"implementazione sul campo espone le conseguenze nel mondo reale delle scelte ingegneristiche teoriche. È necessario gestire in modo proattivo la sovrapressione della cavità e i carichi strutturali per mantenere l"integrità del sistema per decenni di servizio.
La trappola per sovrappressione della cavità rappresenta un grave pericolo per la sicurezza nelle linee del liquido. L"implementazione di un DIB-1 senza una valvola di sicurezza della cavità esterna adeguatamente dimensionata e collegata è pericolosa. I mezzi liquidi intrappolati all"interno di una cavità DIB-1 si espanderanno a causa della radiazione solare o del calore di processo nelle vicinanze. Questa espansione termica crea immense forze idrostatiche interne. Queste forze incontrollate possono causare una rapida rottura del corpo. In alternativa possono bloccare completamente la sfera contro le sedi morbide. Questo legame termico rende impossibile il funzionamento dell"attuatore. Si perde il controllo completo del punto di isolamento quando si verifica il legame termico.

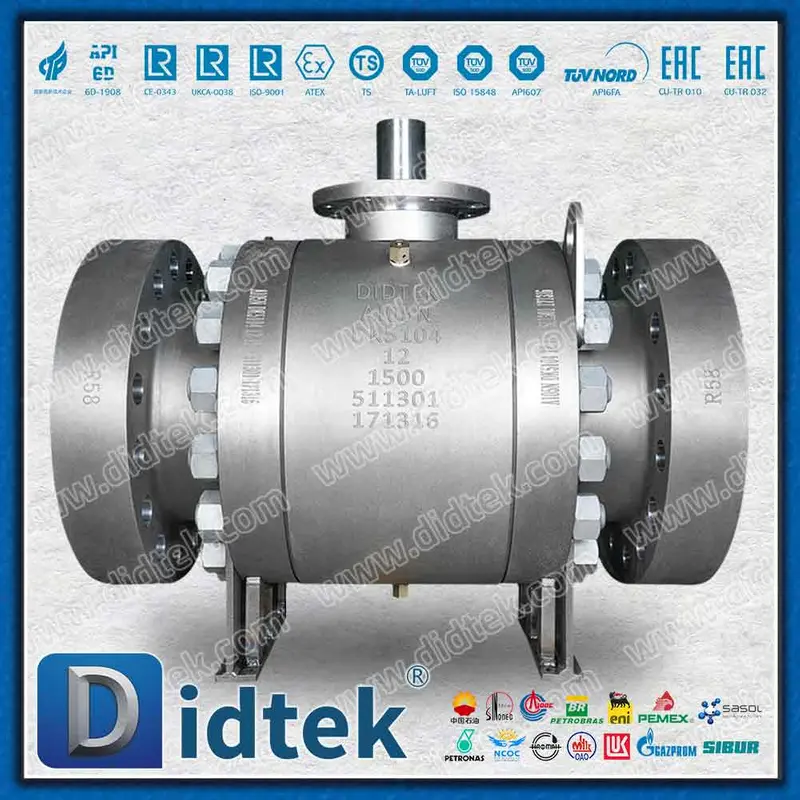

Considerazioni strutturali in condizioni di Delta-P elevato sono ugualmente critiche durante la fase di specifica. L'elevata pressione differenziale esercita enormi carichi di spinta sulla sfera e sugli anelli della sede. Assicurarsi che il produttore utilizzi un design robusto della valvola a sfera con piastra di supporto . Deve essere dotato di montaggio con perno e piastre portanti per carichi pesanti. Queste piastre portanti assorbono i massicci carichi di spinta applicati ai sedili DPE. Trasferiscono la forza meccanica in modo sicuro nel corpo della valvola. Senza questo robusto supporto strutturale, le parti interne della valvola si deformeranno fisicamente sotto l'alta pressione. La deformazione porta a un cedimento immediato e catastrofico della tenuta.
Test e verifiche non possono essere trascurati durante gli appalti. Affidarsi esclusivamente ai test standard di pressione idrostatica non è sufficiente per le valvole di isolamento critiche. Confermare che il produttore esegue i test API 6D Allegato C. I professionisti del settore in precedenza lo conoscevano come test dell’Allegato H. Devono condurre questi test rigorosi specificamente per le configurazioni DIB-1 o DIB-2. Questo protocollo specifico convalida accuratamente le capacità di sigillatura ridondanti. Dimostra che la sede secondaria può sostenere in modo indipendente la pressione nominale massima prima della consegna in cantiere.
Possiamo ridurre il complesso processo di selezione a un quadro logico distinto. Seguire questi passaggi sequenziali per garantire specifiche accurate e sicure.
Passaggio 1: identificare il mezzo di processo: determinare se la pipeline tratta liquidi o gas. Se si maneggiano liquidi, il valore predefinito è DIB-2. È necessario discostarsi da questo valore predefinito solo se il flusso bidirezionale è strettamente richiesto dalla progettazione del sistema.
Passaggio 2: determinare il potenziale di inversione del flusso: analizzare il modello idraulico per potenziali scenari di flusso inverso. Se il flusso bidirezionale si verifica frequentemente in una linea del liquido, specificare DIB-1. È necessario includere una valvola di sicurezza esterna ingegnerizzata obbligatoria. Convogliare questo scarico in modo sicuro alla linea a monte o instradarlo verso il sistema di svasatura.
Fase 3: verificare l'orientamento delle tubazioni: le valvole DIB-2 sono componenti altamente direzionali. Assicurati che i tuoi disegni isometrici indichino chiaramente il lato a monte dell'alta pressione. Il sedile dell'SPE deve essere orientato correttamente durante l'installazione sul campo. L'installazione arretrata annulla completamente la funzione di scarico interno.
Fase 4: verificare le capacità del produttore: la selezione del fornitore influisce sull'affidabilità operativa a lungo termine. Assicurarsi che il fornitore abbia una comprovata esperienza sul campo. Devono avere un'esperienza dimostrabile nella produzione della valvola API 6D specificata . Verificare che possano soddisfare la classe di pressione richiesta, i rigorosi protocolli di test NDT e le specifiche esigenze metallurgiche.
Profilo di flusso | Fase media | Configurazione ottimale | Requisito di sgravio |
|---|---|---|---|
Unidirezionale | Liquido | DIB-2 | Interno (automatico tramite sedile SPE) |
Bidirezionale | Liquido | DIB-1 | Esterno (PRV obbligatorio richiesto) |
Unidirezionale | Gas | DIB-1 o DIB-2 | Solitamente non richiesto |
Bidirezionale | Gas | DIB-1 | Solitamente non richiesto |
Applica queste matrici direttamente alle specifiche della classe di tubazioni per standardizzare il tuo approccio all"approvvigionamento.
Scegliere tra DIB-1 e DIB-2 non significa scegliere una valvola universalmente "migliore". Si tratta interamente di adattare la precisa configurazione del sedile alle realtà termodinamiche e al profilo di flusso della tubazione. Si ottiene la massima sicurezza allineando direttamente la progettazione meccanica al comportamento previsto del fluido.
Dai priorità a DIB-2 per linee di liquidi unidirezionali. Questo approccio mirato mitiga organicamente la sovrappressione della cavità senza richiedere attrezzature aggiuntive. Riserva DIB-1 esclusivamente per sistemi bidirezionali critici o applicazioni con gas. Garantire che lo scarico esterno possa essere gestito e instradato in sicurezza quando si utilizzano le configurazioni DIB-1 per qualsiasi servizio liquido.
Passaggio successivo: consulta oggi stesso il tuo team di ingegneria di processo. Mappa gli esatti scenari di pressione e le direzioni del flusso dell'installazione target. Bloccare questi parametri termodinamici prima di finalizzare le specifiche di approvvigionamento. Questo allineamento proattivo previene successive costose modifiche sul campo.
R: Una valvola DBB sigilla contro la pressione proveniente da entrambe le estremità contemporaneamente, ma non può fornire due barriere da un'unica direzione. Una valvola a sfera DIB fornisce un doppio isolamento da un'unica fonte di pressione, offrendo una tenuta ridondante in caso di guasto della prima sede.
R: Tecnicamente sì, ma fornirà solo un *doppio* isolamento in una direzione (la direzione rivolta verso il sedile del DPE). Nella direzione opposta, funziona come una valvola standard a isolamento singolo. Se è richiesto il doppio isolamento da entrambe le direzioni, è necessaria una configurazione DIB-1.
R: Poiché entrambe le sedi DPE sigillano da entrambi i lati, qualsiasi liquido intrappolato nella cavità della valvola non può fuoriuscire. Se la temperatura ambiente o di processo aumenta, il liquido si espande, creando un"enorme pressione interna che può bloccare la valvola o causare danni catastrofici all"involucro.
