Valvola a sfera con ingresso dall'alto: vantaggi della manutenzione in linea per impianti chimici

Le linee di lavorazione chimica operano con margini eccezionalmente ridotti. Piani di produzione spietati guidano quotidianamente queste strutture altamente complesse. Quando la manutenzione ordinaria costringe un intero sistema offline, gli impatti finanziari aumentano immediatamente. Le chiusure delle condutture creano un grave collo di bottiglia operativo per i gestori degli impianti ovunque. Le tradizionali sostituzioni delle valvole sprecano innumerevoli ore di potenziale tempo di lavorazione. Perdi enormi quantità di entrate durante ogni minuto di interruzione della produzione.

La rimozione dei componenti delle tubazioni standard richiede molta manodopera e una preparazione rigorosa. Le squadre di manutenzione devono eliminare completamente i materiali pericolosi. Interrompono le connessioni dei tubi e affrontano estesi ritardi del protocollo di sicurezza. Questo costo esponenziale di manutenzione richiede immediatamente una soluzione strutturale più intelligente. Dobbiamo proteggere la redditività degli impianti a lungo termine attraverso scelte ingegneristiche migliori.

Esploriamo i vantaggi strutturali dei progetti specializzati progettati per il funzionamento continuo. Riducono drasticamente il tempo medio di riparazione (MTTR). Questa efficienza si ottiene consentendo l"accesso verticale diretto ai componenti interni. Bilanciamo il capitale iniziale più elevato con notevoli risparmi sulla manutenzione a lungo termine. Comprendere l"accessibilità in linea trasforma le operazioni della tua struttura. La nostra guida ti aiuta a prendere oggi decisioni sugli appalti altamente basate sull"evidenza.

Punti chiave

• I design con ingresso superiore eliminano la necessità di interrompere le connessioni delle tubazioni, riducendo i tempi di inattività legati alla manutenzione fino al 70% in ambienti pericolosi.

• La costruzione del corpo in un unico pezzo riduce intrinsecamente i potenziali percorsi di perdita, un fattore critico per la conformità alle emissioni fuggitive negli impianti chimici.

• I costi di approvvigionamento iniziali sono più elevati rispetto alle alternative side-entry e richiedono un chiaro calcolo del ROI basato sui costi dei tempi di inattività e sulla frequenza del servizio severa.

• Una specifica corretta richiede la valutazione dello spazio verticale, dell"accessibilità delle attrezzature di sollevamento e di standard di conformità specifici come API 6D.

Il dilemma dei tempi di inattività: valutazione dei costi di manutenzione nei processi chimici

Definire il problema aziendale

I gestori degli stabilimenti combattono costantemente costosi colli di bottiglia operativi. La rimozione delle valvole ad ingresso laterale standard innesca una sequenza a cascata di spese inevitabili. Le squadre di manutenzione non possono semplicemente mettere queste unità offline senza sforzo. Devono prima isolare completamente la linea specifica. I saldatori spesso tagliano con attenzione le tubazioni esistenti per liberare l"unità. Le squadre di costruzione quindi erigono estese impalcature per raggiungere in sicurezza la sezione danneggiata. I tecnici sopportano un"esposizione fisica prolungata in aree pericolose e altamente tossiche. Gli addetti alla sicurezza impongono un rigoroso monitoraggio dell"atmosfera durante questi turni di lavoro prolungati. Queste esigenze di manodopera sovrapposte moltiplicano esponenzialmente i costi di riparazione standard. I ricavi della produzione scendono a zero mentre la linea di lavorazione resta completamente inattiva. Ogni ora in più amplifica significativamente le tue perdite finanziarie.

Fattori di rischio e conformità

La sostituzione di una standard per un impianto chimico valvola richiede un'aderenza estremamente rigorosa al protocollo. Le strutture gestiscono costantemente mezzi aggressivi, tossici o altamente infiammabili. È necessario eseguire sequenze di depressurizzazione complete in modo impeccabile per proteggere il personale. I tecnici puliscono e spurgano le linee pericolose prima ancora di svitare le flange. Lasciare residui chimici intrappolati all’interno dei tubi rischia di provocare incidenti sul lavoro catastrofici. Le sostituzioni di unità standard costringono i lavoratori a rompere l'integrità del recipiente a pressione primario. Questa violazione strutturale richiede procedure di isolamento altamente complesse. Le squadre di sicurezza controllano continuamente ogni singola fase del processo di estrazione. Gli organismi di regolamentazione penalizzano pesantemente i rilasci chimici accidentali durante queste finestre di manutenzione.

Criteri di successo

Hai bisogno di attrezzature meccaniche progettate appositamente per un intervento rapido. Una pratica valvola di manutenzione in linea offre un sollievo operativo immediato. Deve garantire ai tecnici l'accesso diretto ai componenti di tenuta interni. Possono quindi riparare la sfera, la sede e lo stelo in modo sicuro in posizione. Svolge questo compito vitale senza disturbare lo stress della tubazione circostante. Gli ingegneri fanno molto affidamento su questi progetti intelligenti. Mantengono l'integrità del recipiente a pressione continuamente durante tutto il ciclo di riparazione. Una corretta progettazione strutturale garantisce la possibilità di ricostruire gli interni senza problemi. Il tuo successo dipende dalla riduzione completa delle interruzioni della pipeline.

Come l"architettura Top Entry facilita la manutenzione in linea

Crollo strutturale

La superiorità ingegneristica inizia a livello di fusione del corpo centrale. Queste unità sono caratterizzate da una struttura monopezzo estremamente robusta. Incorporano un cofano saldamente imbullonato che copre la porta di accesso superiore. Questa configurazione specifica definisce completamente il loro vantaggio operativo. I tecnici possono estrarre l"intero rivestimento interno attraverso questa cavità superiore. Non hanno mai bisogno di svitare le flange della tubazione principale. L"involucro dal corpo solido resiste in modo efficiente ai carichi delle tubazioni esterne. Previene la distorsione del corpo durante eventi di ciclismo termico intenso. Ottieni una rigidità strutturale senza pari preservando l"accessibilità interna.

Strumenti e metriche temporali

L"esecuzione di una riparazione in linea segue una sequenza operativa altamente snella. Possiamo confrontare questo risultato direttamente con l"estrazione completa dei componenti della pipeline. La rimozione standard richiede spesso diversi giorni per essere completata in sicurezza. Le riparazioni in linea di solito terminano in un singolo turno. Le squadre seguono specifici passaggi procedurali per garantire la sicurezza.

1. Depressurizzare completamente il segmento della tubazione locale prima di iniziare il lavoro.

2. Scaricare in modo sicuro tutti i residui di sostanze pericolose dalla cavità corporea.

3. Sbullona la copertura pesante del cofano superiore utilizzando strumenti meccanici specializzati.

4. Estrarre verticalmente i componenti interni utilizzando appositi apparecchi di sollevamento sopraelevato.

5. Ispezionare e sostituire immediatamente le sedi usurate o le guarnizioni danneggiate.

6. Reinserire il nuovo rivestimento interno e fissare saldamente il coperchio superiore.

Integrità del sistema

Il mantenimento dell'integrità del sistema primario è la massima priorità. Il corpo della valvola a sfera primaria con ingresso dall'alto rimane saldamente saldato alla tubazione. L'allineamento delle tubazioni non cambia mai durante il processo di sostituzione dei componenti interni. Nella maggior parte delle giurisdizioni si eliminano completamente i requisiti di test idraulico post-riparazione. Le rimozioni tradizionali spesso introducono gravi problemi di disallineamento delle flange durante la reinstallazione. Forzare insieme i tubi disallineati crea pericolose concentrazioni di stress interno. Queste sollecitazioni causano spesso il cedimento prematuro dei componenti adiacenti della tubazione. Il servizio in linea aggira completamente questo rischio meccanico critico.

Top Entry vs. Side Entry: un quadro decisionale in materia di appalti

Costo iniziale e risparmio sul ciclo di vita

I team di approvvigionamento devono riconoscere immediatamente costi di produzione iniziali più elevati. La produzione di queste unità comporta processi di fusione e forgiatura altamente complessi. Il peso corporeo solido più pesante fa aumentare di per sé i prezzi dei materiali. Le unità standard con ingresso laterale costano molto meno da acquistare a titolo definitivo. Tuttavia, gli acquirenti intelligenti valutano il ROI utilizzando una lente finanziaria più ampia. È necessario calcolare i ricavi di produzione persi per ogni ora di inattività standard. Confronta questa sconcertante perdita con il sovrapprezzo della valvola specifica. Scoprirai che l"investimento di capitale più elevato si ripaga rapidamente. Un singolo arresto impedito spesso recupera istantaneamente l"intera differenza di prezzo. Le applicazioni di servizi gravosi giustificano facilmente questa spesa più elevata.

Vulnerabilità del percorso di perdita

La conformità ambientale impone un controllo rigoroso sulle emissioni fuggitive industriali. Confrontiamo direttamente il cofano a giunto singolo del nostro design preferito. Le unità standard con ingresso laterale fanno molto affidamento su giunti del corpo imbullonati in più pezzi. Ogni giunto aggiuntivo crea un altro potenziale percorso di perdita di gas. Gli impianti chimici trattano quotidianamente composti organici altamente volatili. La riduzione dei punti di perdita atmosferici garantisce il rispetto di rigorosi standard di conformità ambientale. Il design del corpo in un unico pezzo elimina completamente i rischi di perdite trasversali del corpo. Proteggi l"ambiente evitando costose sanzioni normative.

Vincoli spaziali e strutturali

Gli ingegneri devono valutare attentamente le realtà dell"installazione fisica prima dell"acquisto. I progetti accessibili in linea richiedono uno spazio verticale sostanziale sopra il tubo. I tecnici hanno bisogno di ampio spazio per sollevare il pesante cofano. Richiedono un apparato di sollevamento affidabile per rimuovere verticalmente il rivestimento interno. Al contrario, le opzioni standard con ingresso laterale richiedono un ampio spazio di estrazione orizzontale. Le squadre di manutenzione hanno bisogno di spazio per spostare lateralmente l"intera unità. Non è possibile installare unità con accesso verticale in rack per tubi orizzontali strettamente impilati. È necessario pianificare il layout della struttura fisica di conseguenza.

Migliori pratiche per la pianificazione territoriale

• Esamina i modelli isometrici delle tubazioni 3D prima di finalizzare l"elenco degli acquisti.

• Verificare che esista spazio sufficiente per i paranchi delle gru sopra le linee di servizio impegnative.

• Installare punti di ancoraggio sopraelevati permanenti durante le fasi iniziali di costruzione dell"impianto.

• Assicurarsi che le piattaforme di manutenzione possano sostenere fisicamente il peso del cofano estratto.

Configurazione per servizi severi e conformità operativa

Selezione dei materiali per mezzi aggressivi

Gli ambienti di lavorazione aggressivi distruggono rapidamente i materiali standard. È necessario abbinare meticolosamente i materiali delle valvole a specifici profili di compatibilità chimica. Le temperature estreme richiedono scelte metallurgiche altamente specializzate. Molti impianti trattano fluidi criogenici o liquidi refrigerati altamente volatili. Gli ingegneri specificano abitualmente una valvola con ingresso dall'alto LF2 per applicazioni in acciaio al carbonio a bassa temperatura. L'acciaio LF2 mantiene un'eccellente resistenza agli urti in condizioni di lavoro sotto zero. L'acciaio al carbonio standard diventa pericolosamente fragile in queste stesse identiche condizioni. La scelta di materiali impropri porta a catastrofici guasti ai limiti di pressione. È necessario consultare le tabelle dettagliate sulla resistenza chimica durante la fase di specifica.

Standard di sicurezza e isolamento

La protezione del personale di manutenzione richiede l'isolamento assoluto dai sistemi pressurizzati. È necessario implementare robusti meccanismi di sicurezza prima di iniziare le procedure in linea. Qui sottolineiamo il ruolo fondamentale degli standard di isolamento specifici del settore. Specificare una configurazione della valvola API 6D DBB è assolutamente essenziale. La funzionalità Double Block and Bleed garantisce l'isolamento assoluto dai mezzi pericolosi. Garantisce che nessuna perdita raggiunga i tecnici durante le complesse procedure di manutenzione in linea. Blocchi simultaneamente la pressione sia dalla direzione a monte che da quella a valle. I tecnici spurgano la cavità centrale per verificare visivamente il successo dell'isolamento. Questa fase di verifica previene l'esposizione mortale a esplosioni chimiche tossiche.

Attuazione e controllo

I moderni impianti chimici fanno molto affidamento su sofisticati sistemi di automazione. È necessario integrare perfettamente questi punti critici di isolamento con l'automazione dell'impianto centrale. La maggior parte delle unità standard utilizza attuatori pneumatici automatizzati o elettrici intelligenti. Tuttavia, linee di servizio impegnative spesso generano enormi attriti operativi interni. Trasportano polimeri spessi e altamente viscosi o fanghi abrasivi abrasivi. Queste condizioni richiedono una coppia estremamente elevata per avviare il movimento. È necessario specificare una robusta valvola a sfera azionata da ingranaggi per queste tubazioni di grande diametro. Gli operatori con cambio manuale forniscono un vantaggio meccanico essenziale durante gli scenari di esclusione di emergenza. Consentono agli operatori di isolare le linee in modo sicuro quando l'alimentazione automatizzata viene a mancare completamente.

Rischi di implementazione e considerazioni sull"implementazione

Presupposti ingegneristici

Molti direttori di stabilimento nutrono pericolose idee sbagliate sull’hardware avanzato. Presumono erroneamente che la "manutenzione in linea" equivalga automaticamente alla "manutenzione facile". Dobbiamo sfidare attivamente e immediatamente questo presupposto ingegneristico eccessivamente ottimistico. L"esecuzione di queste riparazioni richiede sempre strumenti di estrazione altamente specializzati. I tecnici della manutenzione necessitano di programmi di formazione specifici e rigorosi prima di tentare le procedure. L"estrazione di componenti interni strettamente incastrati richiede precisione e notevole sforzo fisico. Una cattiva gestione delle delicate superfici di tenuta rovina immediatamente il rivestimento sostitutivo. È necessario investire molto nella formazione della forza lavoro per realizzare risparmi effettivi sui tempi di inattività.

Requisiti di sollevamento sopraelevato

Il peso fisico rappresenta un enorme ostacolo logistico durante gli eventi di manutenzione. I coperchi di grande diametro e le sfere interne sono componenti estremamente pesanti. Una palla d"acciaio solida da venti pollici pesa facilmente migliaia di libbre. I tecnici non possono sollevare manualmente queste enormi parti. È necessario tenere conto delle strutture di sollevamento permanenti o temporanee nella progettazione iniziale dell"impianto. Consigliamo vivamente di installare gruette di sollevamento dedicate direttamente sopra le unità critiche. Le gru mobili forniscono un"altra valida opzione per luoghi esterni facilmente accessibili. Ignorare questi requisiti di sollevamento dall"alto neutralizza completamente il vantaggio dell"accessibilità in linea.

Errori comuni da evitare

• Mancata fornitura di strumenti di estrazione specializzati al team di manutenzione.

• Tentativi di riparazioni in linea senza verificare il completo isolamento Double Block e Bleed.

• Trascurare di misurare lo spazio verticale disponibile prima di finalizzare la progettazione dei pipe rack.

• Sostituzione delle guarnizioni aftermarket non certificate durante il processo critico di riassemblaggio.

Logica della selezione

I team di procurement necessitano di un quadro di valutazione rigoroso quando selezionano i partner fornitori. Non accettare vaghe promesse di prestazioni da parte di rappresentanti della produzione non verificati. È necessario pretendere tempi di manutenzione rigorosamente documentati per specifiche linee di prodotto. Richiedere risultati certificati dei test sulle emissioni ambientali prima di emettere ordini di acquisto. Su richiesta, fornitori affidabili forniscono facilmente certificati di conformità ufficiali ISO 15848. Assicurati che forniscano manuali di manutenzione eccezionalmente chiari e ben illustrati. Chiedere di rivedere in anticipo i documenti procedurali specifici per l"estrazione in linea. La selezione finale del fornitore determina fortemente il successo operativo a lungo termine. Proteggi la tua struttura dando priorità all"estrema trasparenza tecnica.

Conclusione

Riassumiamo qui il profondo valore strategico di questi progetti strutturali avanzati. Rimangono perfettamente ottimali per applicazioni di trattamento chimico altamente critiche e con tempi di inattività estremi. Non installarli indiscriminatamente sulle linee idriche standard. Il loro vero valore emerge durante la lavorazione di fluidi aggressivi in ​​cui l"isolamento risulta difficile. Riducono drasticamente i tempi di riparazione minimizzando al tempo stesso le pericolose emissioni ambientali fuggitive. Gli investimenti di capitale iniziali producono enormi risparmi operativi a lungo termine.

Raccomandiamo immediatamente ai gestori degli impianti passi successivi specifici e orientati all"azione. Condurre una revisione isometrica completa delle tubazioni 3D per verificare lo spazio verticale sopraelevato. Controlla le attuali perdite storiche di tempi di inattività su linee di servizio gravose fortemente saldate. Calcola l"esatta perdita di entrate durante l"ultima importante chiusura pericolosa della pipeline. Utilizza questi parametri finanziari concreti per costruire oggi stesso un business case a prova di bomba.

Domande frequenti

D: Cosa definisce una valvola a sfera con ingresso dall"alto?

R: È dotato di un corpo solido monopezzo e di un cofano rimovibile con accesso dall"alto. I tecnici sbloccano questo coperchio superiore per estrarre direttamente i componenti interni. Questo design meccanico unico consente una manutenzione interna completa senza rimuovere il corpo principale dalla tubazione. Dà priorità alla rapida accessibilità strutturale in linea.

D: Una valvola di manutenzione in linea è adatta a tutte le tubazioni chimiche?

R: No. Dovresti prenotarli specificamente per applicazioni di servizio gravose. Si adattano meglio alle linee fortemente saldate dove la rimozione completa è proibitiva in termini di costi. Usarli su linee di servizi di base gonfia inutilmente il budget di capitale iniziale. Abbina la complessità dell"hardware al rischio operativo.

D: In che modo un progetto con ingresso dall"alto riduce le emissioni fuggitive?

R: Riduce sostanzialmente il numero totale di percorsi di perdita tra corpo e giunzione. Le unità con ingresso laterale si basano su due o tre pezzi del corpo imbullonati. La fusione in un unico pezzo elimina completamente queste giunzioni trasversali. Meno giunti strutturali significano significativamente meno possibilità di fuoriuscita di gas pericolosi.

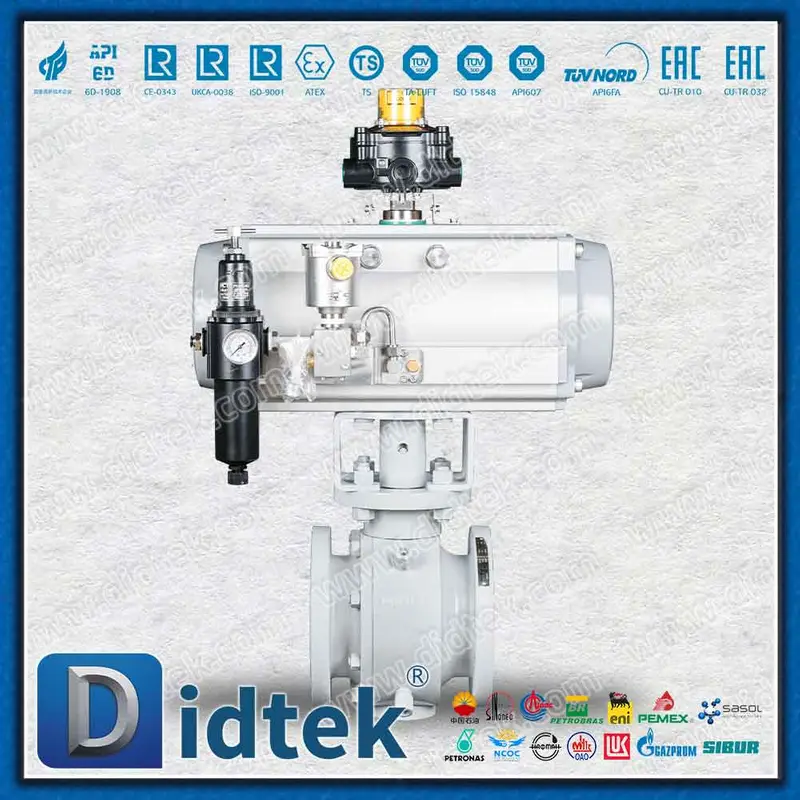

D: Le valvole con ingresso dall"alto possono essere automatizzate?

R: Sì. Sono completamente compatibili con i sistemi di attuazione pneumatici, elettrici e idraulici standard. Per le linee di grande diametro che richiedono una coppia elevata, gli operatori spesso installano operatori con ingranaggi manuali. Questi comandi manuali garantiscono che sia sempre possibile attivare il sistema durante le interruzioni di corrente elettrica.
