Nelle grandi infrastrutture di condutture, i guasti nell’isolamento dei fluidi portano a tempi di inattività catastrofici. Esse comportano gravi sanzioni ambientali e creano rischi immediati per la sicurezza. Le valvole flottanti standard falliscono in questi ambienti estremi. Sono meccanicamente incapaci di gestire carichi dinamici su questa scala. I sistemi ad alta pressione richiedono strutture meccaniche specializzate. È necessario evitare lo schiacciamento della sede per garantire chiusure affidabili.
La soluzione richiede un"ingegneria avanzata. La valvola a sfera con articolazione a vite senza fine da 30 pollici rappresenta lo standard del settore. Gestisce senza sforzo l"isolamento del flusso ad alta pressione e su larga scala. Facciamo affidamento su questo progetto per le infrastrutture critiche in tutto il mondo. Previene scoppi pericolosi e garantisce un controllo operativo coerente.
Qui forniamo agli ingegneri degli acquisti e ai project manager un quadro rigoroso. Imparerai come valutare e specificare questa risorsa critica. Descriviamo in dettaglio come implementarlo in sicurezza sul campo. Comprenderai anche come garantire la rigorosa conformità ai rigorosi standard a perdita zero.
Meccanica a perdite zero: ottenuta attraverso la distribuzione del carico montata su perno, i sedili caricati a molla e le funzionalità Double Block and Bleed (DBB), verificabili tramite test API 6D.
Necessità di attuazione: un meccanismo con valvola a vite senza fine è obbligatorio a 30 pollici per superare la coppia di spunto estrema e prevenire colpi d'ariete che danneggiano la tubazione durante il funzionamento.
Manutenzione e TCO: l'architettura della valvola a sfera con perno a 3 pezzi riduce il costo totale di proprietà (TCO) consentendo la manutenzione sul campo in linea senza rimuovere il corpo della valvola da molte tonnellate dalla tubazione.
Verifica della conformità: l'approvvigionamento deve richiedere certificazioni documentate API 607 (Fire Safe) e API 598/6D (Testing) per convalidare le dichiarazioni di prestazione.
I design flottanti si basano sulla pressione del fluido per spingere la sfera nella sede. In una tubazione da 30 pollici, la superficie è immensa. La pressione del fluido si moltiplica in questa vasta area. La forza meccanica risultante è sconcertante. Schiaccia facilmente i sedili a valle nei tradizionali design flottanti. I produttori risolvono questo problema utilizzando uno stelo superiore e un albero con perno inferiore. Fissano saldamente la palla in posizione. Questi robusti perni assorbono completamente la massiccia pressione della linea. Impediscono alla palla di spostarsi a valle. Ciò stabilizza completamente la valvola a sfera di grande diametro sotto la massima sollecitazione.
I design dei perni si basano fortemente sui sedili in movimento dinamico. Le molle precaricate si trovano con cura dietro gli anelli del sedile. Spingono costantemente i sedili morbidi contro la palla fissa. Questa azione meccanica sigilla ermeticamente la valvola durante gli stati di bassa pressione. Quando la pressione della linea aumenta, la fisica si sposta a tuo vantaggio. Il fluido a monte spinge contro la superficie dell'anello di sede esterno. Questa forza fluida preme la sede più saldamente contro la superficie della sfera. Rafforza dinamicamente la tenuta primaria. Questo design intelligente garantisce prestazioni della valvola a perdita zero reali sotto carichi variabili.
La funzionalità Double Block and Bleed (DBB) offre importanti vantaggi in termini di sicurezza operativa. Gli operatori possono isolare simultaneamente le pressioni a monte e a valle. Ciò consente agli equipaggi di manutenzione di drenare la cavità del corpo centrale in modo sicuro. Dimostri l"integrità dei sigilli interni in tempo reale. Facciamo molto affidamento su DBB per le procedure di manutenzione a valle sicure.
Chiudere completamente l"unità per bloccare entrambe le direzioni del flusso.
Aprire la porta di spurgo della cavità corporea per rilasciare il fluido intrappolato.
Monitorare attentamente la porta di spurgo per individuare eventuali perdite continue di fluido.
Confermare immediatamente la tenuta ermetica se il flusso si interrompe completamente.
La massiccia infrastruttura di gasdotti richiede una notevole forza fisica per funzionare. L"elevato attrito tra le sedi in polimero e la sfera metallica crea resistenza. Una linea da 30 pollici funziona costantemente sotto una pressione di esercizio estrema. Ciò genera un enorme fabbisogno di coppia di spunto. Una leva manuale standard non può superare questa barriera fisica in modo sicuro. È assolutamente necessaria l"assistenza meccanica per far funzionare l"unità. Il funzionamento senza riduzione meccanica comporta il rischio di gravi lesioni o guasti all"apparecchiatura.
I riduttori risolvono in modo efficiente questo problema di coppia estrema. Un meccanismo con valvola a vite senza fine offre un immenso vantaggio meccanico. Traduce un input manuale minimo in una coppia di uscita massiccia. Un singolo operatore può facilmente girare il volantino a piena pressione. La vite senza fine innesta dolcemente la ruota all'interno dell'alloggiamento. Ciò garantisce funzionalità di override manuale sicure durante interruzioni di corrente impreviste. Mantiene la pipeline controllabile in scenari di arresto di emergenza.
Il controllo della velocità è fondamentale per la sicurezza complessiva della pipeline. La chiusura rapida di condutture di grandi dimensioni crea picchi di pressione altamente pericolosi. Questo fenomeno distruttivo è universalmente noto come colpo d'ariete. Invia un'onda d'urto che viaggia all'indietro attraverso il fluido. Il design lento e multigiro di una valvola a sfera con articolazione a vite senza fine impedisce completamente la chiusura rapida. Gli operatori fisicamente non possono chiudere la linea troppo velocemente. Questo limite di velocità meccanico deliberato protegge le tubazioni a monte da rotture catastrofiche.
La scelta dei materiali determina le prestazioni a lungo termine in condotte di grandi dimensioni. Gli ingegneri devono valutare rigorosamente i corpi in acciaio forgiato rispetto a quelli in acciaio fuso. Le fusioni spesso contengono vuoti nascosti e porosità interne. Questi difetti microscopici compromettono la sicurezza in condizioni di stress meccanico estremo. L"acciaio forgiato fornisce una struttura della grana metallica uniforme e ad alta densità. Pressiamo il metallo caldo sotto una pressione massiccia durante la produzione. Ciò garantisce porosità zero e integrità strutturale superiore. La costruzione forgiata è la scelta più sicura per l"isolamento ad alta pressione.

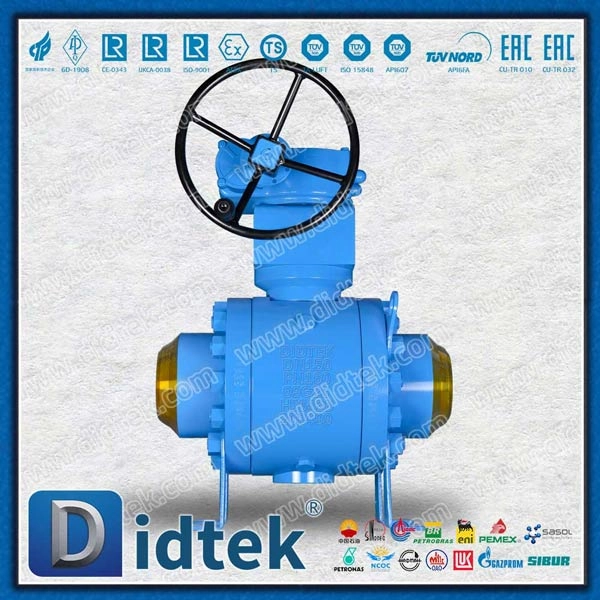

Le infrastrutture pesanti richiedono opzioni di manutenzione altamente efficienti. Una valvola a sfera con articolazione in 3 pezzi offre importanti vantaggi pratici sul campo. Puoi svitare e rimuovere facilmente la sezione centrale. Ciò fornisce un accesso diretto per una rapida sostituzione del sedile. Non è mai necessario disaccoppiare gli enormi pezzi terminali dalla tubazione. Elimina la necessità di attrezzature pesanti durante le riparazioni di routine. Riduci al minimo i tempi di inattività operativa in modo significativo con questa architettura modulare.
I collegamenti delle tubazioni spesso richiedono connessioni flangiate uniche. I design a tre pezzi consentono connessioni terminali miste senza soluzione di continuità. Potrebbe essere necessario un lato flangiato e un lato saldato di testa. Questo approccio modulare si adatta rapidamente a qualsiasi requisito tecnico specifico. Semplifica l"installazione in progetti di retrofitting complessi.
Metodo di produzione | Struttura interna | Rischio di porosità | Idoneità all"alta pressione |
|---|---|---|---|
Acciaio forgiato | Grana allineata ad alta densità | Rischio zero | Eccellente |
Acciaio fuso | Grana casuale e porosa | Alto rischio di vuoti | Da moderato a scarso |
Il termine "perdita zero" richiede definizioni legali e tecniche rigorose. I team di procurement devono richiedere prove documentate delle prestazioni. È necessario esaminare attentamente i certificati di test API 6D e API 598. Questi coprono sia le rigorose fasi di test idrostatici che pneumatici. Il produttore pressurizza la scocca e i sedili con acqua e aria. Verificano che l"unità soddisfi rigorosi criteri di perdita prima della spedizione. Non accettare mai un"unità senza questi rapporti di prova di accettazione in fabbrica firmati.
La sicurezza antincendio non è negoziabile negli ambienti industriali pericolosi. È necessario verificare immediatamente la conformità della progettazione antincendio API 607. I sedili primari in polimero morbido bruceranno rapidamente durante un incendio. Le tenute secondarie metallo-metallo devono attivarsi immediatamente per impedire il rilascio di carburante. Le molle spingono il supporto del sedile in metallo contro la sfera. Nella progettazione richiediamo anche robusti dispositivi di messa a terra antistatici. Impediscono la generazione di scintille pericolose dovute all"attrito del fluido interno.
I metalli devono soddisfare esatte specifiche chimiche per garantire la sicurezza. I prescrittori devono richiedere i Mill Test Reports (MTR) per tutti i componenti. Questi documenti tracciano l'origine metallurgica di tutte le parti contenenti pressione. È inoltre necessario verificare la rigorosa conformità NACE MR0175. Ciò è assolutamente obbligatorio per gli ambienti con gas acido o H2S. Controlla la durezza del materiale per prevenire catastrofiche rotture da stress da solfuro. Una guasta valvola a sfera da 30 pollici in servizio acido provoca perdite di gas mortali.
Lo spostamento di un"unità di molte tonnellate pone enormi sfide logistiche in loco. È necessario pianificare attentamente le manovre dell"installazione con gli ingegneri. Gli occhielli di sollevamento integrati sono assolutamente essenziali per un sollevamento sicuro. Non si deve mai sollevare l"unità tramite il volantino del riduttore. La tubazione deve essere dotata di adeguati supporti strutturali direttamente al di sotto. Ciò impedisce che l"immenso peso crei momenti flettenti sulle flange. La flessione della flangia distorce il corpo e provoca perdite esterne immediate.
La trasparenza rivela i veri punti di fallimento nelle operazioni sul campo. La contaminazione interna causa la stragrande maggioranza dei guasti precoci delle guarnizioni. I detriti delle tubazioni, le scorie di saldatura e il lavaggio iniziale inadeguato sono i colpevoli comuni. Queste particelle dure raschiano in modo aggressivo le sedi in polimero morbido. Provocano rigature profonde sulla superficie lucida della sfera. Ciò rovina immediatamente la capacità di assenza di perdite dell"unità. È necessario garantire l"assoluta pulizia prima di mettere in servizio la linea.
La manutenzione di routine prolunga significativamente la durata operativa in ambienti difficili. È necessario un programma di manutenzione sul campo realistico e rigoroso. Iniettare periodicamente i sigillanti sintetici per valvole attraverso i raccordi della sede di emergenza. Eseguire un ciclo completo dell"unità a intervalli regolari programmati. Questa semplice azione impedisce l"accumulo di calcare sulla superficie della palla.
Migliore pratica: lavare accuratamente l'intera tubazione prima della prima operazione.
Migliore pratica: eseguire un ciclo dell'unità al 100% ogni sei mesi per evitare che si attacchi.
Errore comune: utilizzare tipi di grasso errati che induriscono e rovinano le guarnizioni della sede.
Errore comune: dimenticare di installare robusti supporti per tubi direttamente sotto le flange pesanti.
I vostri criteri di valutazione tecnica devono restare rigorosamente intransigenti. Un"unità altamente qualificata deve presentare un vero design a perno. La riduzione dell"ingranaggio è un requisito assoluto per un funzionamento manuale sicuro. È necessario verificare la struttura forgiata tracciabile per la massima integrità della pressione. Le funzionalità DBB documentate sono obbligatorie per un sicuro isolamento del campo a valle. Queste caratteristiche garantiscono prestazioni a lungo termine in applicazioni critiche.
Non emettere un ordine di acquisto ciecamente a nessun produttore. Richiedi prima i disegni di accordo generale (GA) certificati. Esaminare le tabelle di coppia specifiche fornite dal team di ingegneri. Verificare i valori CV (coefficiente di flusso) esatti per l"unità. Allinea attentamente queste cifre con i tuoi modelli di flusso idraulico specifici. Ciò garantisce un"integrazione perfetta e previene colli di bottiglia operativi imprevisti.
R: Le realtà della catena di fornitura influenzano fortemente i programmi di consegna su larga scala. In genere dovresti aspettarti un tempo di consegna compreso tra 16 e 24 settimane. Questo lasso di tempo dipende interamente dalla disponibilità della forgiatura e dalle qualità specifiche dei materiali. Leghe esotiche o requisiti di test specializzati estenderanno ulteriormente questo programma. Pianifica in anticipo i cicli di approvvigionamento per evitare ritardi critici nei progetti.
R: Sì, il retrofitting dell"automazione è una pratica industriale standard. Le unità moderne sono dotate di cuscinetti di montaggio superiori standard ISO 5211. Questi cuscinetti progettati consentono il retrofit senza soluzione di continuità di attuatori elettrici, pneumatici o idraulici. È sufficiente rimuovere il cambio manuale e imbullonare il nuovo attuatore direttamente sulla flangia di montaggio esistente.
R: Gli ambienti criogenici richiedono modifiche ingegneristiche altamente specializzate. I produttori installano cofani estesi per mantenere l"imballaggio dello stelo lontano dal freddo estremo. Ciò impedisce ai materiali di imballaggio vitali di congelarsi e rompersi. Utilizzano inoltre guarnizioni a labbro polimeriche specializzate progettate specificatamente per rimanere flessibili in ambienti GNL difficili e criogenici.
R: È necessario prima seguire un rigoroso passaggio diagnostico. Verificare la perdita tramite la valvola di spurgo del corpo. Se il fluido perde continuamente, utilizzare il sistema di iniezione del sigillante di emergenza. Il pompaggio di sigillante sintetico pesante nell"anello della sede crea una tenuta temporanea. Ciò funge da attesa affidabile finché non è possibile pianificare uno spegnimento completo.
