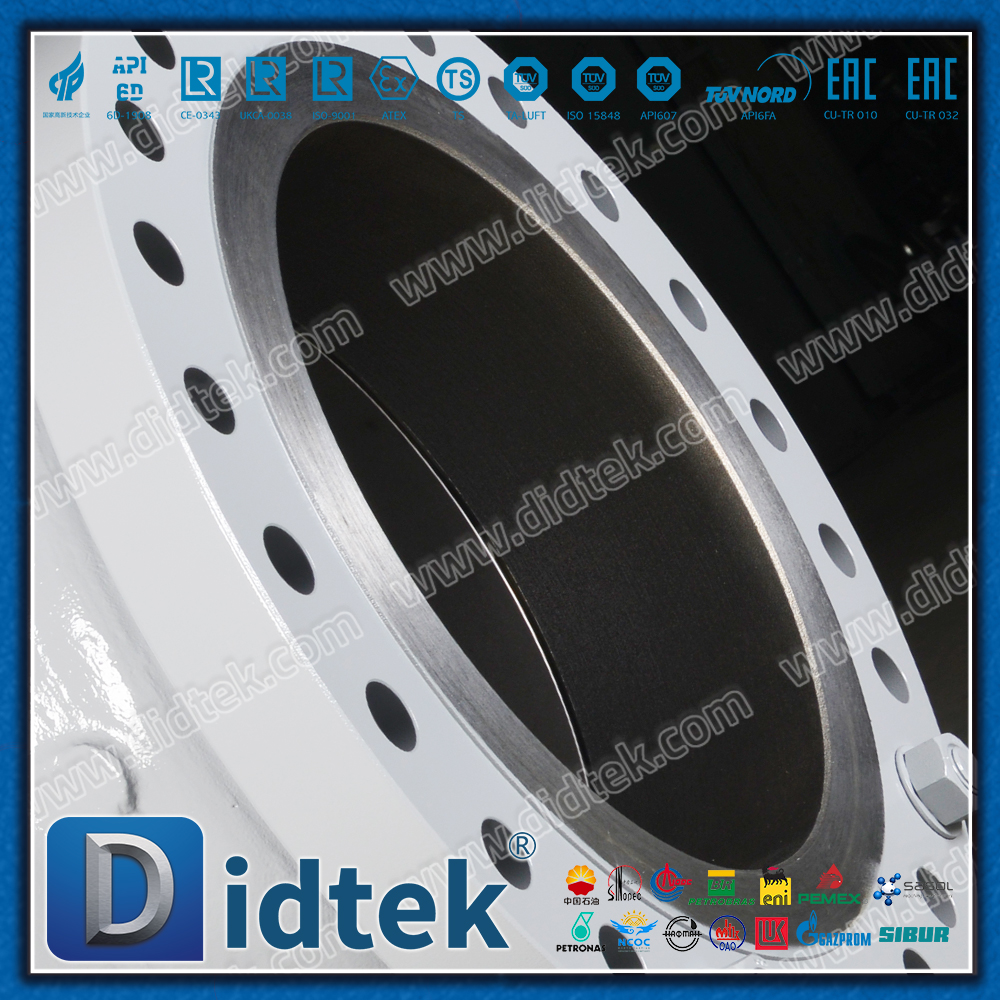

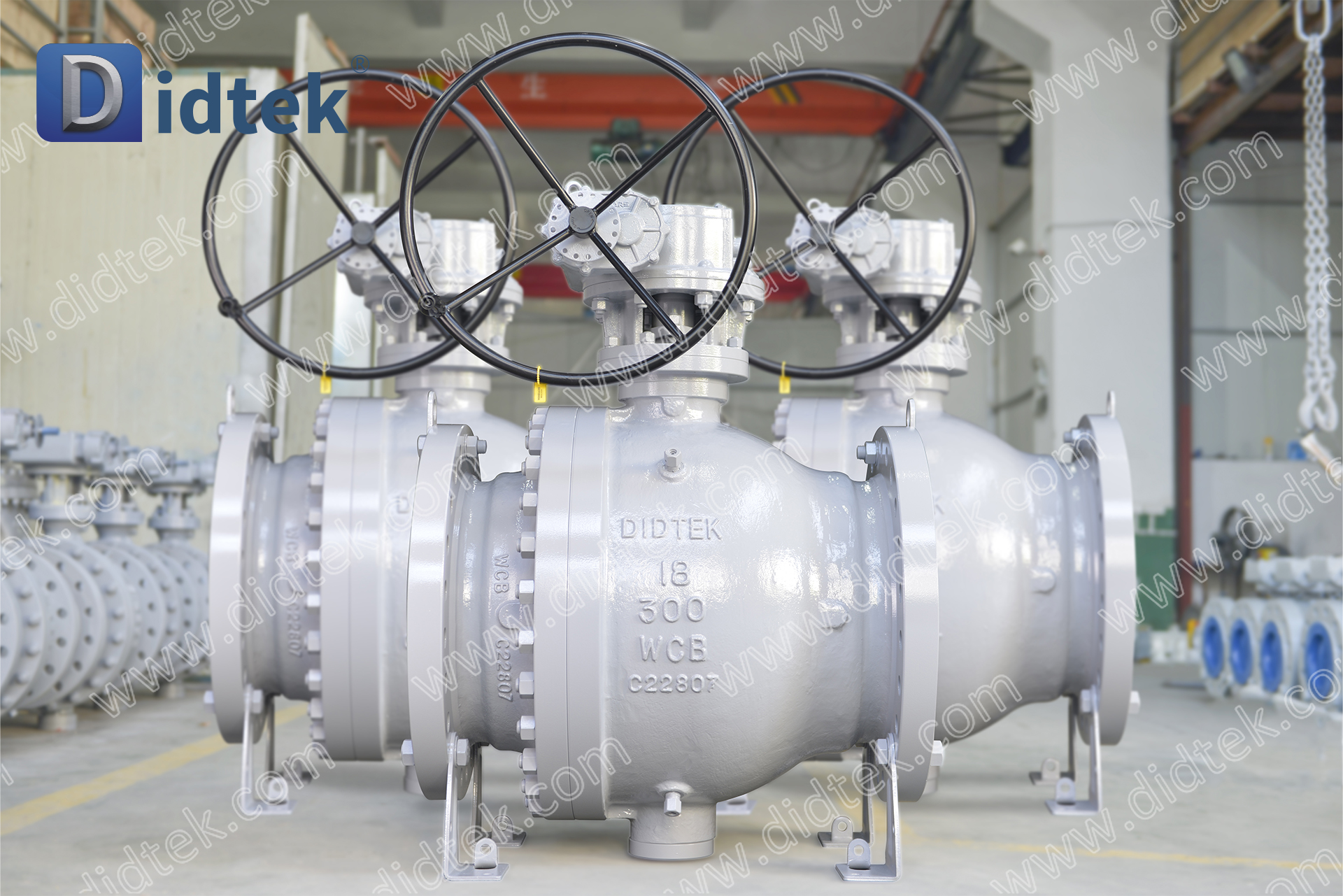

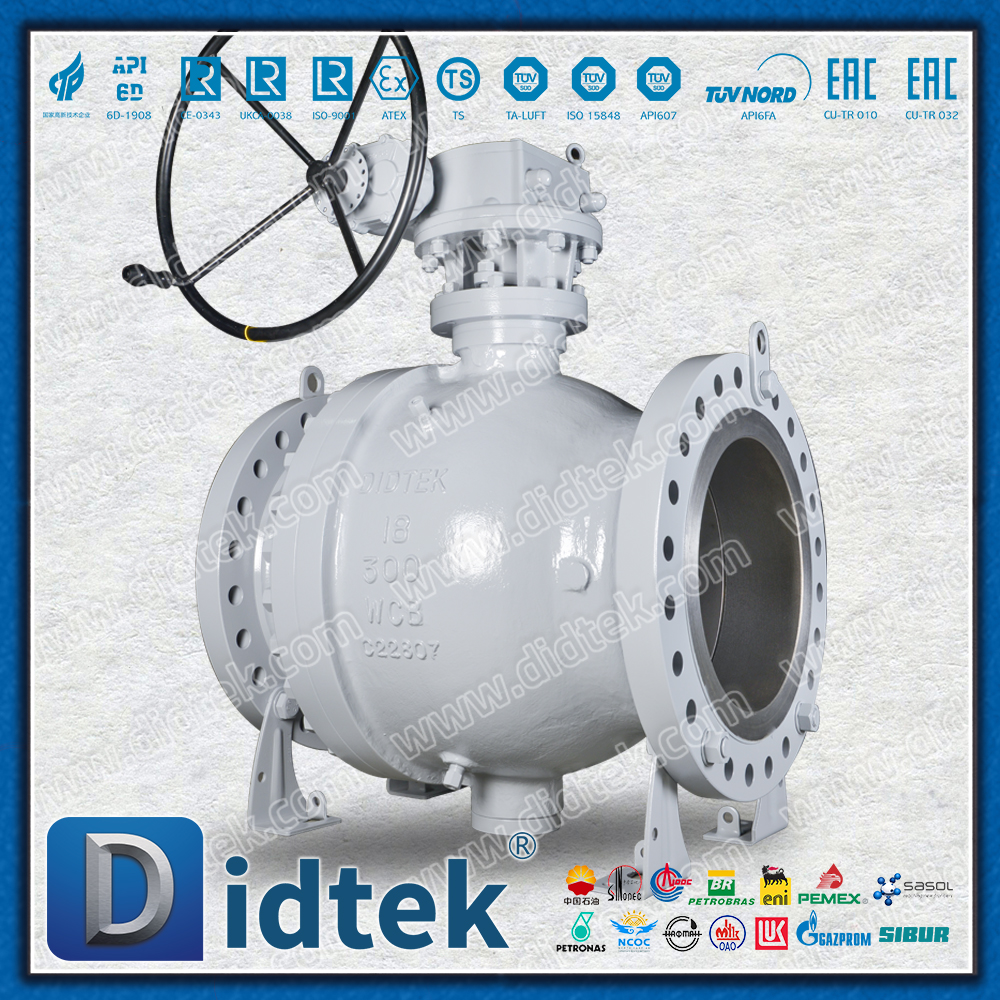

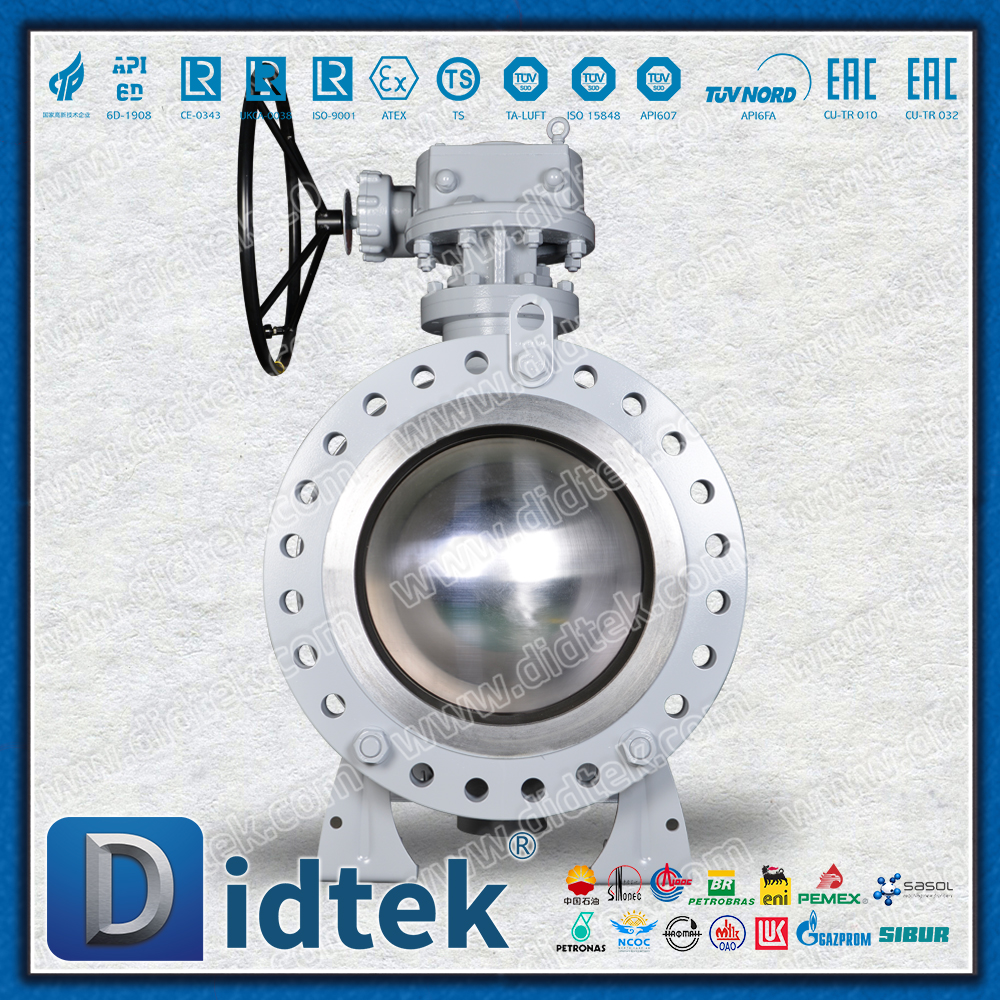

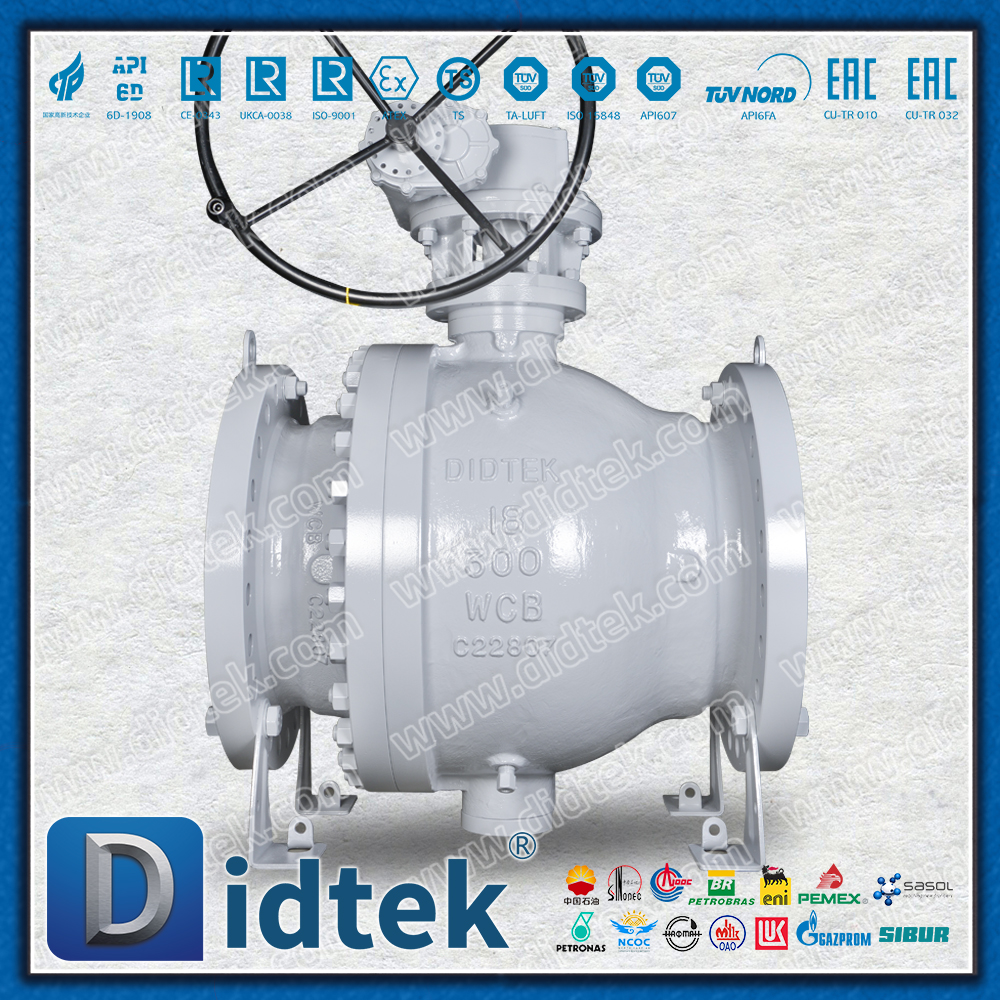

Valvola a sfera con perno in acciaio fuso in due pezzi da 18 pollici

Posizionamento del prodotto principale

Questo prodotto è una valvola a sfera speciale per tubazioni ad alta pressione di grande diametro. Adotta una struttura divisa in due pezzi e un design a sfera fissa con albero dell'orecchio. In combinazione con il corpo valvola in acciaio fuso ASTM A216 WCB, è appositamente progettato per condizioni di lavoro ad alta pressione e di grande diametro come condotte di trasmissione di petrolio, gas naturale e acqua per garantire un funzionamento stabile a lungo termine e una tenuta affidabile in ambienti difficili.

Specifiche tecniche dettagliate

Caratteristiche principali del design

1. Struttura del corpo valvola in due pezzi

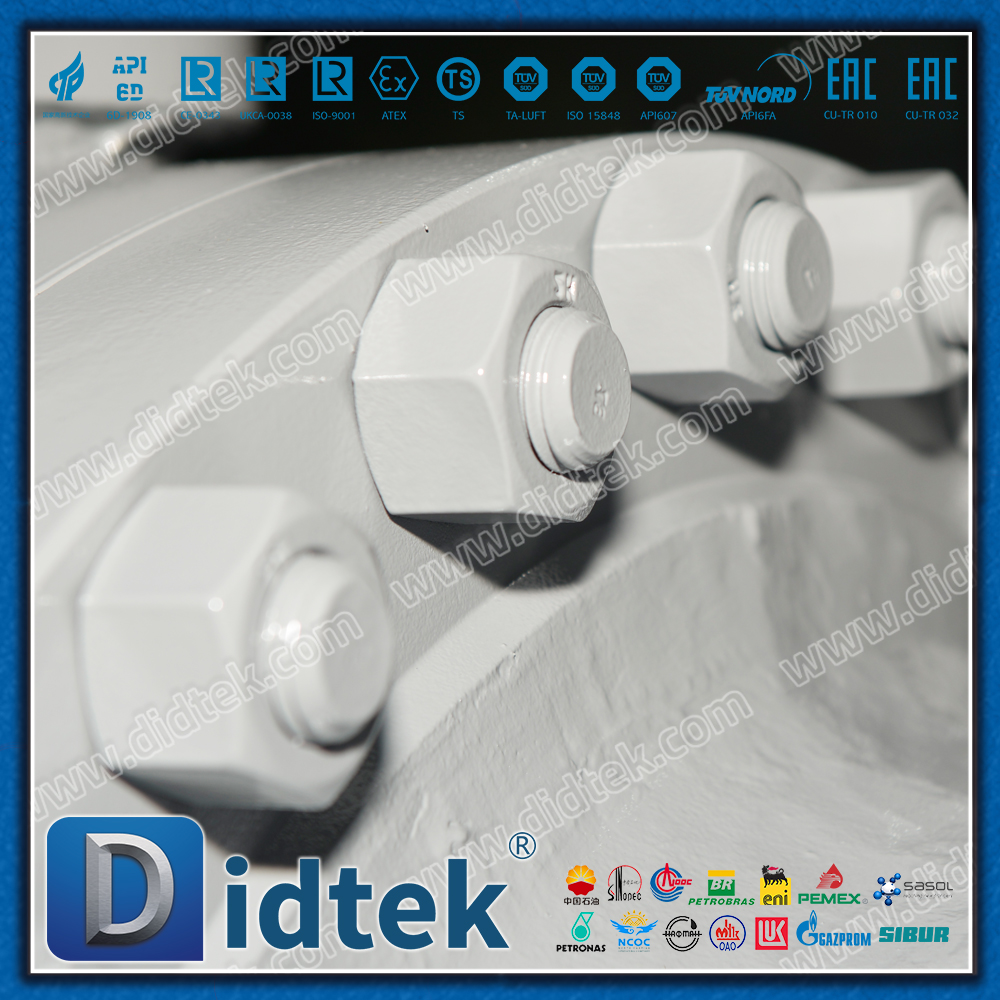

Comodità di manutenzione: la parte centrale del corpo valvola è divisa in due metà, collegate da bulloni ad alta resistenza, facilitando l'ispezione e la sostituzione dei componenti interni (sfere, sedi valvole)

Stabilità strutturale: rispetto alla struttura in tre pezzi, un set di guarnizioni di tenuta è ridotto, migliorando la rigidità complessiva e l'affidabilità di tenuta del corpo valvola

Economia: pur garantendo la manutenibilità, il costo di produzione è inferiore a quello della struttura a tre pezzi

2. Design della sfera di fissaggio dell'albero dell'orecchio

Funzionamento a coppia bassa: la sfera viene fissata tramite gli alberi dell'orecchio superiore e inferiore, eliminando la spinta diretta della pressione media sulla sfera. La coppia operativa è notevolmente ridotta, essendo solo da 1/3 a 1/2 di quella di una valvola a sfera flottante

Applicabilità ad alta pressione: particolarmente adatto per condizioni di lavoro ad alta pressione della Classe 600 e superiori e le prestazioni di tenuta non sono influenzate dalle fluttuazioni della pressione della tubazione

Doppia funzione di intercettazione e scarico: quando la valvola è nello stato chiuso, può isolare contemporaneamente a monte e a valle e rilasciare in sicurezza la pressione all'interno della cavità della valvola

3. Vantaggi del materiale in acciaio fuso

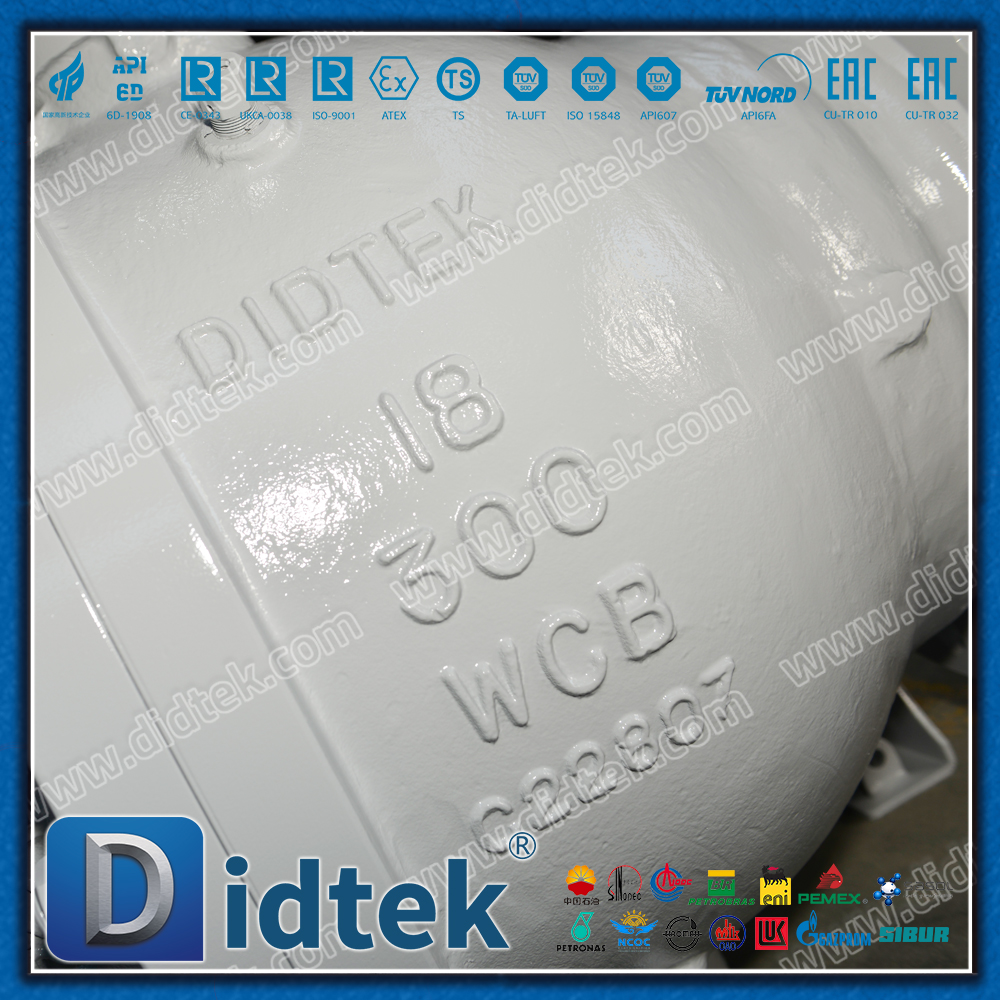

Elevata resistenza: l'acciaio fuso ASTM A216 WCB offre eccellenti proprietà meccaniche e capacità di resistenza alla pressione

Economico e durevole: adatto per fluidi non corrosivi come olio, gas naturale, acqua, vapore, ecc., con un eccezionale rapporto costo-efficacia

Flessibilità di saldatura: le porte del corpo valvola possono essere modificate in loco mediante saldatura di testa secondo necessità

Prestazioni e vantaggi

Campi di applicazione tipici

Petrolio e gas: valvole di intercettazione per condotte a lunga distanza, valvole di processo per stazioni e piazzali

Gas urbano: valvole di controllo della linea principale, valvole chiave nelle stazioni di gate

Sistema di approvvigionamento idrico: valvole di controllo per grandi condotte di trasmissione dell'acqua, valvole di ingresso e uscita delle stazioni di pompaggio

Energia e potenza: valvola di controllo principale per il sistema dell'acqua di raffreddamento della centrale elettrica

Condotte industriali: controllo di vari fluidi di processo di grande diametro

Suggerimenti per l'installazione e la manutenzione

Ispezione pre-installazione: verificare che le specifiche della valvola corrispondano alla tubazione e rimuovere eventuali detriti dalla tubazione

Direzione di installazione: considerare che la direzione del flusso del fluido sia coerente con la direzione indicata della valvola

Spazio operativo: riservare spazio sufficiente per gli attuatori e la manutenzione

Manutenzione regolare

Mensile: verificare la presenza di perdite e le prestazioni operative

Ogni anno: condurre test sulle prestazioni di tenuta

Si consiglia di effettuare uno smontaggio e una manutenzione completi ogni tre anni

Riepilogo

La valvola a sfera fissa con albero auricolare in acciaio fuso in due pezzi da 18 pollici è una valvola industriale ad alte prestazioni che integra un grande diametro, una capacità ad alta pressione e una comoda manutenzione. Il design fisso dell'albero dell'orecchio garantisce un funzionamento a coppia ridotta e una lunga durata della tenuta in condizioni di alta pressione, mentre la struttura in due pezzi garantisce la resistenza del corpo valvola fornendo allo stesso tempo un'eccellente manutenibilità. È adatto per il controllo di condotte di grande diametro in varie condizioni di lavoro difficili ed è la scelta ideale per condotte a lunga distanza e grandi sistemi industriali.
