Valvola a sfera elettrica ATEX con sede in PEEK: antideflagrante 200°C

Il funzionamento di valvole automatizzate in ambienti pericolosi con fluidi ad alta temperatura rappresenta una duplice minaccia: rischio di accensione e deformazione della sede. Se un componente si guasta sotto stress termico estremo, possono innescarsi atmosfere esplosive. La sicurezza degli impianti fa molto affidamento su una solida ingegneria per prevenire incidenti catastrofici. I sistemi di controllo del processo richiedono componenti di isolamento affidabili.

Le valvole standard con sede in PTFE gestiscono in modo affidabile applicazioni generali ma si guastano meccanicamente avvicinandosi a 150°C–180°C, soprattutto sotto pressione. Sottoposte a cicli termici continui, i polimeri morbidi estrudono e perdono le loro capacità di tenuta. Le operazioni subiscono gravi perdite, emissioni fuggitive e maggiori tempi di inattività quando si superano questi limiti rigorosi. Il controllo dei fluidi diventa imprevedibile quando l"integrità del polimero si degrada.

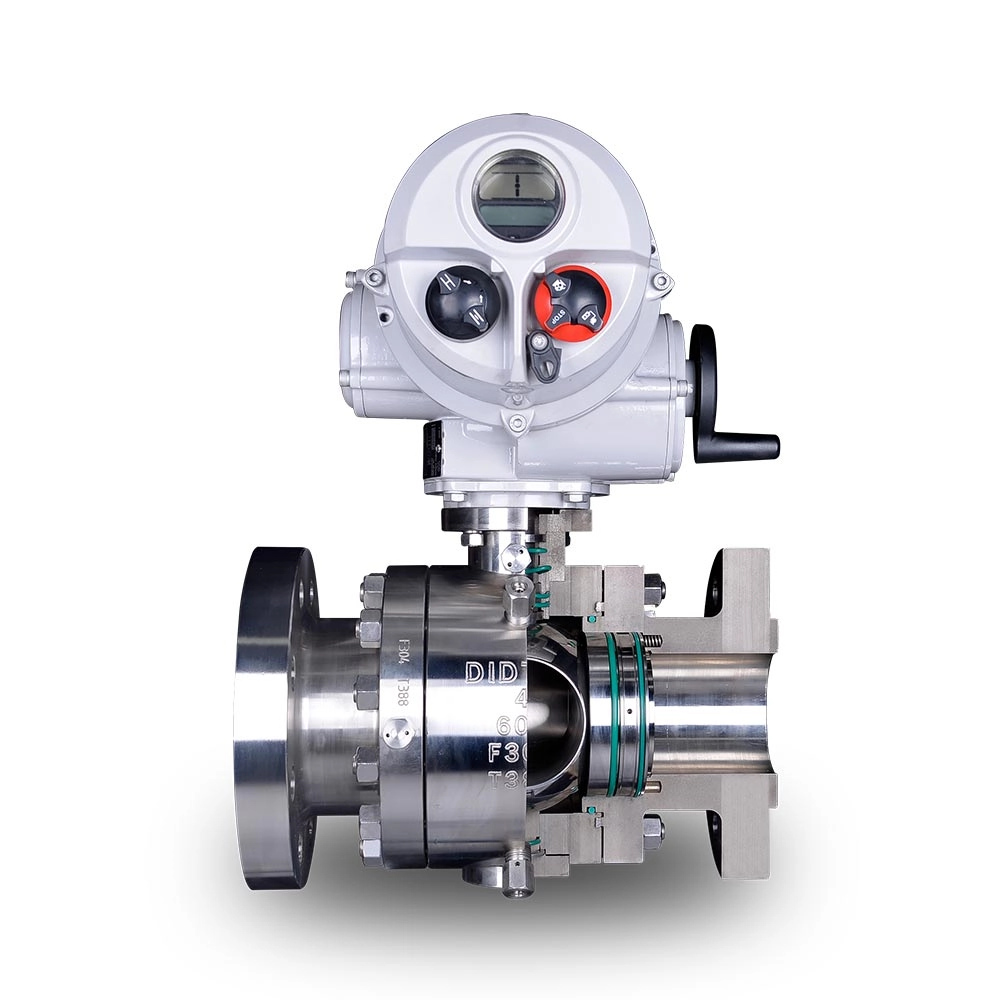

Per le applicazioni petrolchimiche, farmaceutiche e con vapore ad alta pressione, la combinazione di un attuatore elettrico certificato ATEX con una valvola a sfera con sede in PEEK fornisce una soluzione verificabile e di grado di conformità per operazioni a 200°C. Questa configurazione specifica garantisce uno spegnimento meccanico rigido isolando con successo i componenti elettronici dai danni termici. Garantisci la sicurezza dell"impianto e mantieni l"efficienza operativa continua in ambienti difficili.

Punti chiave

• Superiorità dei materiali: le sedi in PEEK (polietere etere chetone) mantengono l'integrità strutturale e i livelli di pressione a 200°C, superando le prestazioni del PTFE standard.

• Allineamento della conformità: gli attuatori elettrici certificati ATEX devono soddisfare gli standard specifici delle custodie per Zona 1/2 o Zona 21/22 (tipicamente Ex d) per prevenire l'accensione in aree pericolose.

• Realtà dell'attuazione: le sedi in PEEK generano un attrito maggiore rispetto al PTFE, richiedendo il dimensionamento dell'attuatore elettrico con regolazione della coppia per evitare lo stallo del motore.

• Integrità del sistema: le prestazioni a prova di esplosione a 200°C reali richiedono una valutazione olistica del corpo valvola, delle guarnizioni dello stelo (ad esempio, grafite flessibile) e delle staffe di montaggio per gestire il trasferimento termico.

La sfida ingegneristica: Azionare fluidi ad alta temperatura in zone pericolose

Gli ingegneri impiantisti spesso si trovano ad affrontare gravi colli di bottiglia operativi. Devono automatizzare il controllo dei fluidi laddove gas o polveri esplosivi si intersecano direttamente con fluido termico, vapore o olio caldo. Questi ambienti ATEX richiedono estrema cautela. Quando i mezzi interni si avvicinano ai 200°C, le strategie di isolamento automatizzate convenzionali si interrompono rapidamente. L'intersezione di atmosfere esplosive e calore estremo crea un involucro operativo estremamente spietato. Per trovare una affidabile valvola a sfera elettrica ATEX è necessario superare rigorosi vincoli meccanici ed elettrici.

Gli attuatori elettrici standard non dispongono di percorsi di fiamma progettati. Pongono rischi di accensione diretta in atmosfere volatili. Un cortocircuito elettrico interno o una scintilla del motore possono accendere istantaneamente i gas infiammabili circostanti. Le soluzioni standard semplicemente non possono sopravvivere in queste zone. Inoltre, le sedi in elastomero e polimero standard sono soggette a un fenomeno meccanico noto come "flusso freddo" o estrusione termica. Il calore intenso ammorbidisce il materiale. L"elevata pressione della tubazione spinge quindi il polimero ammorbidito fuori dalla cavità lavorata. La valvola perde la tenuta a tenuta di bolle. Le perdite si sviluppano rapidamente. La produzione si interrompe mentre gli addetti alla manutenzione sostituiscono i componenti danneggiati.

È necessario stabilire una linea di base rigorosa per il successo. Una distribuzione di successo richiede un assemblaggio integrato. La meccanica della valvola deve resistere a cicli termici continui a 200°C senza perdite. Allo stesso tempo, l"elettronica dell"attuatore deve rimanere isolata, fredda e completamente conforme. Il raggiungimento di questo equilibrio previene arresti imprevisti degli impianti. L"integrità del sistema si basa sulla visione della valvola, dell"hardware di montaggio e dell"attuatore come un unico sistema termico unificato. Non è possibile semplicemente imbullonare insieme parti standard e aspettarsi un funzionamento di successo.

Sede in PEEK e PTFE: valutazione di una valvola a sfera per alte temperature

La scienza dei materiali determina il successo nelle applicazioni termiche estreme. La valutazione di una valvola a sfera ad alta temperatura richiede il confronto di catene polimeriche specifiche. PEEK sta per polietere etere chetone. Vanta un'immensa resistenza alla trazione e un punto di fusione notevolmente elevato. Il PTFE e le sue varianti rinforzate come il TFM si deformano rapidamente in condizioni di forte calore. Il PEEK rimane rigidamente bloccato in posizione. La sua struttura semicristallina resiste al deterioramento meccanico anche se sottoposto a continui stress termici. Ottieni una durata incredibile.

Le dinamiche pressione-temperatura (PT) definiscono i limiti operativi. Una valvola con sede in PEEK mantiene una curva di pressione nominale relativamente piatta fino a 250°C. Gestisce facilmente l"intensa pressione della tubazione a temperature elevate. I valori nominali del PTFE diminuiscono esponenzialmente dopo aver superato la soglia dei 100°C. A 200°C, il PTFE offre un mantenimento della pressione affidabile praticamente pari a zero. Gli operatori che utilizzano erroneamente il PTFE in queste condizioni subiscono immediati scoppi dei sedili.

Confronto delle caratteristiche dei materiali

La compatibilità dei media separa ulteriormente questi materiali. Il PEEK resiste fortemente ai prodotti chimici aggressivi, al vapore surriscaldato e alle particelle abrasive. I polimeri morbidi si degradano rapidamente in queste condizioni difficili. Il vapore pesante provoca la formazione di bolle e crepe nei polimeri minori. Il PEEK mantiene una superficie di tenuta incontaminata. Eccelle nelle applicazioni con liquami sporchi e ad alta temperatura.

Dobbiamo riconoscere un compromesso fondamentale in termini di affidabilità. Il PEEK è significativamente più duro dei materiali resilienti standard. I produttori devono lavorarlo con tolleranze molto più rigorose per ottenere una tenuta a prova di bolle. Inoltre non ha la spugnosità del PTFE. Il PEEK si graffia più facilmente se detriti duri rimangono intrappolati tra la sfera e il sedile. È necessario installare filtri in linea a monte per proteggere le superfici di tenuta dalle scorie di saldatura o dalle incrostazioni dei tubi. Una messa in servizio attenta protegge il vostro investimento.

Decrittografia dei requisiti di valvole e attuatori certificati ATEX

I quadri normativi governano ogni aspetto dell’automazione delle aree pericolose. La Direttiva 2014/34/UE definisce chiaramente cosa rende un assieme una valvola certificata ATEX . Impone rigorosi protocolli di progettazione, test e documentazione. I produttori devono dimostrare che le loro apparecchiature impediscono l'accensione durante le normali operazioni e le condizioni di guasto previste. Non puoi fare affidamento su modifiche non certificate.

La matrice di classificazione delle zone classifica i rischi ambientali. La comprensione di questa matrice garantisce la corretta selezione dell"attrezzatura.

• Zone gas (1 e 2): queste aree contengono vapori volatili provenienti da prodotti petrolchimici o solventi. La zona 1 indica una presenza frequente di gas.

• Zone polverose (21 e 22): questi ambienti sono colpiti da particolati combustibili come cereali, zucchero o polvere metallica.

• Involucri antideflagranti (Ex d): questi alloggiamenti in ghisa pesante contengono scintille interne. Utilizzano percorsi di fiamma lavorati per raffreddare i gas in fuga al di sotto della temperatura di accensione.

• Maggiore sicurezza (Ex e): questa metodologia di progettazione impedisce la generazione di scintille interamente attraverso componenti elettrici specializzati.

I vincoli termici influiscono pesantemente sulla scelta dell"attuatore. La classificazione della Classe T (Classe di temperatura) determina le temperature superficiali massime consentite. La superficie esterna dell"attuatore deve rimanere rigorosamente al di sotto del punto di accensione dell"atmosfera pericolosa circostante. Il mezzo della valvola interna a 200°C introduce un"enorme complicazione. Il trasferimento di calore conduttivo si sposta lungo lo stelo della valvola. Questo calore minaccia di aumentare la temperatura dell"alloggiamento dell"attuatore al di sopra dei limiti della Classe T. È necessario progettare barriere di isolamento per mantenere zone termiche indipendenti.

Quadro delle specifiche: dimensionamento della valvola a sfera elettrica ATEX

Il dimensionamento accurato della coppia richiede una profonda esperienza. L'integrazione di un polimero rigido richiede regolazioni meccaniche specifiche. Poiché il PEEK possiede un coefficiente di attrito più elevato rispetto al PTFE, gli attuatori devono lavorare di più. Il corretto dimensionamento di una valvola a sfera con attuatore elettrico previene lo stallo catastrofico del motore durante le operazioni critiche.

È necessario applicare un moltiplicatore di "coppia di spunto". Gli ingegneri in genere aumentano le dimensioni degli attuatori dal 30% al 50% per le applicazioni PEEK. L"attrito aumenta in modo significativo quando una valvola rimane chiusa per periodi prolungati. Questa azione richiede un potente aumento iniziale di forza rotazionale. Un motore sottodimensionato si surriscalderà, farà scattare il sovraccarico termico interno e non riuscirà ad aprire la linea di processo. Calcolare sempre la coppia in base alla pressione differenziale massima a 200°C.

La dissipazione termica determina la strategia di montaggio. Non è possibile imbullonare l"attuatore direttamente alla pastiglia della valvola. Sono assolutamente necessari supporti stelo estesi e supporti per alette di raffreddamento. Questi componenti creano un traferro. Impediscono che il calore del fluido a 200°C si trasferisca direttamente al riduttore dell"attuatore elettrico e ai componenti elettronici sensibili. Il flusso d"aria ambientale naturale attraverso questa staffa dissipa efficacemente l"energia termica. Protegge i circuiti stampati dal degrado prematuro.

Le specifiche della tenuta dello stelo richiedono la stessa attenzione. Gli O-ring standard si degradano rapidamente.

• I componenti FKM o Viton si induriscono e si rompono durante l"esposizione continua a 200°C.

• La baderna flessibile in grafite live-loaded fornisce un controllo affidabile delle emissioni fuggitive ad alta temperatura.

• Le rondelle Belleville mantengono una forza di compressione costante sugli anelli di grafite.

• Questo carico dinamico compensa i cicli di dilatazione e contrazione termica.

I requisiti elettrici e di sicurezza completano il quadro delle specifiche. Segui questi passaggi critici di valutazione:

1. Valutare attentamente gli ingressi di tensione primaria. Le opzioni standard includono 24 V CC, 110 V CA o 220 V CA. Assicurarsi che l"alimentazione elettrica del sito fornisca corrente pulita e ininterrotta.

2. Valutare le valutazioni del ciclo di lavoro. Le applicazioni di modulazione richiedono motori per impieghi gravosi in grado di effettuare piccole regolazioni continue senza surriscaldamento.

3. Determinare le necessità di backup della batteria. Le interruzioni di corrente nelle zone pericolose richiedono risposte di sicurezza immediate.

4. Integrare moduli con ritorno a molla. Questi garantiscono che la valvola non raggiunga una posizione sicura (fail-close o fail-open) durante le perdite di potenza complete.

Realtà di implementazione e rischi operativi per una valvola a sfera da 200 gradi

L'implementazione sul campo svela le realtà fisiche perse durante la progettazione del desktop. I rischi di dilatazione termica minacciano l’affidabilità operativa. I rapidi picchi di temperatura causano gravi shock termici. La sfera di acciaio inossidabile si espande più velocemente del polimero rigido che la circonda. Ciò fa sì che la sfera si leghi in modo aggressivo contro la sede in PEEK. Se le tolleranze non sono progettate correttamente, l'assieme si blocca. Specificare una vera valvola a sfera da 200 gradi significa che il produttore ha calcolato con precisione questi coefficienti di espansione.

I protocolli di messa in servizio prevengono guasti prematuri. Il ciclo a secco iniziale è fondamentale. Azionare la valvola da 10 a 20 volte prima di introdurre il fluido. È necessario condurre un accurato test di coppia. Verificare l"integrità del percorso della fiamma sulla custodia dell"attuatore. Assicurarsi che tutti i bulloni soddisfino le specifiche di coppia esatte. Eseguire questi controlli prima di introdurre nella tubazione mezzi sotto tensione a 200°C. Affrettare questo passaggio spesso danneggia permanentemente le guarnizioni interne.

I cicli di manutenzione differiscono notevolmente dalle applicazioni standard. Una valvola a sfera con sede in PEEK offre una durata eccezionalmente lunga. Tuttavia, l'impaccamento dello stelo richiede un'attenzione di routine. Il ciclo termico intenso allenta nel tempo i premistoppa standard. Evidenziare tempestivamente gli indicatori di manutenzione predittiva. Monitorare i picchi di corrente del motore utilizzando un sistema di controllo distribuito (DCS). Un improvviso aumento dell'amperaggio indica un aumento dell'attrito della valvola. Serve come segnale di allarme precoce prima che si verifichi un legame catastrofico. Le regolazioni preventive consentono di risparmiare immensi tempi di inattività.

Conclusione

Selezionare la giusta soluzione di isolamento automatizzato richiede una logica disciplinata. La specifica di questo assemblaggio per carichi pesanti richiede il controllo simultaneo di tre elementi distinti. Per prima cosa verificare la certificazione ATEX specifica del motore. In secondo luogo, esaminare attentamente la rigorosa curva PT del corpo della valvola con sede in PEEK. In terzo luogo, garantire che sia presente un adeguato isolamento termico all"interno del kit di montaggio esteso. La mancanza di un singolo elemento compromette l"intera installazione.

Il rigoroso controllo dei fornitori protegge la tua struttura. Consigliare agli acquirenti di richiedere i disegni di assemblaggio completi prima dell"acquisto. Richiedi i certificati ATEX per l"esatto modello di attuatore indicato. Richiedere rapporti di test sui materiali certificati (MTR) per il corpo valvola e le sedi interne. La trasparenza dei produttori indica protocolli di controllo qualità rigorosi.

Agisci in maniera decisiva. Consultare immediatamente un team specializzato di ingegneri delle valvole. Chiedi loro di eseguire calcoli precisi sulla coppia in base al tuo supporto specifico. Chiedi loro di eseguire controlli approfonditi di compatibilità ambientale per il tuo esatto sistema di tubazioni. Una corretta progettazione preventiva elimina i rischi delle aree pericolose in modo permanente.

Domande frequenti

D: Perché non posso utilizzare una valvola standard con sede metallica invece di una valvola a sfera con sede in PEEK per 200°C?

R: I sedili in metallo resistono incredibilmente bene al calore elevato ma sono significativamente più costosi. Richiedono una coppia operativa molto più elevata per l"attivazione. Inoltre, le sedi metalliche generalmente raggiungono solo tassi di perdita di Classe V. Il PEEK raggiunge facilmente la tenuta di Classe VI (a tenuta di bolle). Ottieni un isolamento superiore a un costo iniziale inferiore e richiedi meno energia elettrica per funzionare.

D: La temperatura del fluido a 200°C influisce sulla classificazione ATEX dell"attuatore elettrico?

R: Sì, il trasferimento di calore lungo lo stelo influisce notevolmente sulla sicurezza. Sono assolutamente necessarie staffe di supporto termico adeguate. Garantiscono che la temperatura della superficie ambiente dell"attuatore rimanga ben entro i limiti certificati ATEX. In genere, gli attuatori elettrici standard devono funzionare rigorosamente in ambienti compresi tra -20°C e +60°C.

D: Gli attuatori elettrici ATEX sono disponibili con controllo modulante (proporzionale)?

R: Sì, sono ampiamente disponibili. Gli attuatori ATEX integrano facilmente posizionatori da 4-20 mA per un controllo preciso del flusso. Tuttavia, il sedile in PEEK standard serve principalmente per applicazioni di isolamento on/off. Se il processo richiede una modulazione continua, gli esperti consigliano vivamente i modelli con sfera a V. Prevengono la rapida erosione della sede e garantiscono caratteristiche di controllo del flusso lineare.
