Valvola a sfera forgiata o fusa da 600 LB: vantaggi per tubazioni ad alta pressione

Le tubazioni ad alta pressione richiedono assoluta affidabilità in ogni punto di connessione. Operando alla Classe 600, questi sistemi spesso gestiscono pressioni fino a 1.480 PSI a temperatura ambiente. A questi livelli estremi, è necessario un controllo dei fluidi con tolleranza zero. Fallimenti catastrofici rischiano enormi disastri ambientali e minacciano la sicurezza umana. Gli ingegneri e i team di procurement si trovano ad affrontare un dilemma costante durante la pianificazione del progetto. Devono bilanciare il minor costo di approvvigionamento iniziale dei prodotti fusi con l’integrità strutturale a lungo termine. Fare la scelta sbagliata compromette facilmente l’intera rete di gasdotti. Stabiliremo un quadro basato sull’evidenza per la scelta tra metodi di produzione fusi e forgiati. Imparerai come valutare in modo efficace le esigenze delle infrastrutture critiche. Ci concentreremo rigorosamente sulla mitigazione del rischio, sulla conformità del settore e sulla sicurezza operativa. Questa guida ti aiuta a prendere decisioni metallurgiche complesse per il tuo prossimo progetto.

Punti chiave

• La porosità è la linea di demarcazione: le valvole fuse comportano rischi intrinseci di microporosità e cavità da ritiro; le valvole forgiate li eliminano tramite compressione termo-meccanica.

• Resistenza allo snervamento prevedibile: una valvola a sfera forgiata da 600 libbre offre una struttura dei grani altamente allineata, offrendo una resistenza alla fatica superiore contro la pulsazione della tubazione ad alta pressione e i colpi d'ariete.

• Standardizzazione: per applicazioni ad alta pressione e di grande diametro, la specifica di una valvola trunnion Classe 600 in un corpo forgiato garantisce un rispetto più rigoroso dei criteri API 6D.

La realtà ingegneristica delle condizioni delle condutture di classe 600

Le classificazioni ASME Classe 600 spingono i sistemi meccanici ai loro limiti assoluti. Le valvole subiscono costantemente un"enorme sollecitazione del cerchio in queste condizioni. I micro-difetti potrebbero rimanere dormienti nei sistemi di classe 150 o 300 con rating inferiore. Tuttavia, diventano punti di guasto attivi se sottoposti a 1.480 PSI. Non ci si può permettere anomalie strutturali quando si gestiscono mezzi volatili ad alta pressione. Il rischio di un’improvvisa rottura dei limiti di pressione è semplicemente troppo alto.

La pulsazione delle condutture introduce un’altra enorme sfida ingegneristica per gli operatori. Una valvola a sfera ad alta pressione sopporta quotidianamente il carico ciclico delle apparecchiature a monte. Le pompe alternative e i compressori per carichi pesanti generano continuamente intense vibrazioni meccaniche. Questo ambiente dinamico richiede un'eccezionale resistenza alla fatica da parte del materiale del corpo. Senza di esso, l'involucro potrebbe sviluppare pericolose microfessure. Con il passare del tempo, queste crepe si propagano verso l’esterno e causano cedimenti improvvisi.

Dobbiamo anche guardare da vicino la meccanica interna dei sedili. I design delle sfere galleggianti falliscono rapidamente sotto questi livelli di pressione intensi. Diventano inefficienti e subiscono un'usura irreversibile della sede. La pressione della linea spinge aggressivamente la sfera flottante nella sede a valle. Invece, una valvola a perno Classe 600 assorbe direttamente questa pressione di linea. Trasferisce il carico meccanico attraverso l'albero del perno inferiore e lo stelo superiore. Questo preciso meccanismo protegge i sedili morbidi dalle forze di schiacciamento. Rende l'integrità del guscio esterno la tua barriera definitiva contro scenari di esplosione.

Approfondimento metallurgico: fusione contro forgiatura

Dobbiamo comprendere i processi produttivi fondamentali per fare scelte informate. I metodi di produzione dettano la struttura molecolare interna della vostra attrezzatura. Questa struttura determina in definitiva il modo in cui il metallo risponde allo stress.

Esaminiamo innanzitutto le caratteristiche dell"acciaio fuso. Le fonderie versano l"acciaio liquido fuso direttamente in stampi di sabbia sagomati. Questo processo è intrinsecamente imprevedibile a livello microscopico. Rimane suscettibile ai vuoti di gas, alle inclusioni di sabbia e alla porosità da ritiro. Quando il metallo fuso si raffredda, si contrae in modo non uniforme su spessori variabili. Per verificare la solidità interna, i produttori devono eseguire test radiografici approfonditi (RT). Questo onere di test rallenta significativamente i programmi di produzione. Porta anche a frequenti e costosi scarti di componenti.

La forgiatura adotta un approccio radicalmente diverso e più controllato. Le strutture modellano solidi blocchi di acciaio utilizzando un"estrema pressione termica e meccanica. Usano enormi presse idrauliche per forzare il metallo riscaldato negli stampi. Questa compressione termo-meccanica offre distinti vantaggi strutturali.

1. Comprime a fondo la materia prima, chiudendo eventuali micropori esistenti.

2. Allinea il flusso dei grani metallurgici per adattarlo all"esatto contorno del componente.

3. Elimina completamente i vuoti interni comunemente presenti nelle fusioni.

Una valvola a sfera in acciaio forgiato richiede criteri di ispezione completamente diversi. Si basa sui test a ultrasuoni (UT) invece che sui costosi raggi X. Questo metodo UT è altamente prevedibile e più veloce da eseguire. Raramente rivela difetti interni nascosti perché il processo stesso li previene.

Confronto della lavorazione dei materiali

Vantaggi tangibili di una valvola a sfera forgiata da 600 libbre

L’allineamento del flusso dei cereali rappresenta un importante punto di svolta strutturale. Fornisce fino al 20% in più di resistenza agli urti e alla trazione. Ciò vale anche per getti con la stessa identica composizione chimica. Una valvola a sfera forgiata da 600 libbre gestisce i picchi di stress improvvisi in modo sicuro. Assorbe i colpi d'ariete senza provocare fratture fragili. Si allunga anziché frantumarsi in condizioni di sovraccarico estremo.

L"uniformità dello spessore delle pareti rappresenta un altro enorme vantaggio operativo per gli ingegneri. Le macchine per forgiatura forniscono ogni volta dimensioni fisiche precise e altamente ripetibili. Garantiscono risultati di produzione coerenti in tutti gli ordini di progetti di grandi dimensioni. Ciò elimina i punti sottili localizzati che affliggono le fonderie tradizionali. Gli spostamenti del nucleo del corpo fuso spesso causano questi pericolosi punti deboli durante il raffreddamento.

Dobbiamo anche considerare la rigorosa conformità del settore e la tracciabilità dei materiali. Una valvola forgiata API 6D semplifica notevolmente la documentazione del progetto. Fornisce rapporti di test sui materiali (MTR) chiari e affidabili. Garantisce una conformità ininterrotta per applicazioni di servizi acidi difficili. Standard come NACE MR0175 e ISO 15156 richiedono strutture interne incontaminate. Il cracking indotto dall’idrogeno (HIC) prende di mira in modo aggressivo le anomalie strutturali. L'integrità forgiata impedisce agli atomi di idrogeno di trovare cavità microscopiche per accumularsi all'interno.

Infine, esaminiamo le capacità di lavorazione senza difetti. L"acciaio forgiato produce naturalmente una finitura superficiale di gran lunga superiore. Offre prestazioni migliori durante le fasi finali della lavorazione automatizzata. Questa finitura incontaminata garantisce tolleranze più strette per le guarnizioni interne dinamiche. Riduce drasticamente i rischi di emissioni fuggitive durante la vita operativa. Manterrai un sigillo ambientale più stretto e sicuro per decenni.

Quadro decisionale: punti di svolta tra rischi e costi

Non è sempre necessaria la forgiatura per ogni singola connessione della pipeline. Gli ingegneri devono applicare un quadro decisionale logico per ottimizzare i budget. Si consiglia di specificare le opzioni di getto per le linee di servizio standard. Funzionano perfettamente per i circuiti dell"acqua di raffreddamento a basso rischio. Anche le linee di bypass secondarie funzionano in sicurezza utilizzando materiali fusi. Le fusioni si adattano eccezionalmente bene a geometrie massicce e personalizzate. Quando si specificano progetti con fori estremamente grandi, i costi di forgiatura diventano geometricamente proibitivi. Devi accettare la fusione per sistemi da 36 pollici e più grandi.

Tuttavia, ci si trova ad affrontare situazioni in cui la forgiatura diventa assolutamente obbligatoria. È necessario eliminare completamente le variabili strutturali nelle infrastrutture critiche. Consigliamo vivamente i materiali forgiati per le seguenti applicazioni:

• Valvole di blocco della linea principale, isolamenti della stazione di compressione e sistemi di trappole per pig.

• Ambienti multimediali tossici, letali o altamente infiammabili. Ciò include le linee di gas naturale ad alta pressione e di greggio acido.

• Applicazioni che richiedono un"esecuzione di progetti rapida e prevedibile.

La disponibilità dei blocchi forgiati spesso supera i lunghi tempi di consegna degli stampi personalizzati. Aiuta le società di ingegneria a evitare tassi di rifiuto imprevisti delle NDE. Una singola radiografia fallita su un corpo fuso può ritardare i progetti di settimane. La forgiatura garantisce che il programma di produzione rimanga intatto.

Considerazioni sulle specifiche e sull"implementazione

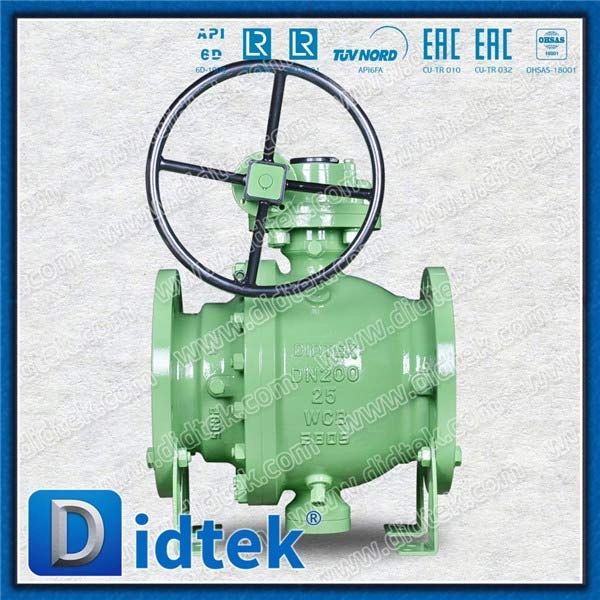

Il funzionamento ad alta pressione genera inevitabilmente enormi valori di coppia interna. La pressione differenziale spinge con forza la sfera contro le superfici di appoggio a valle. specificare una In questo caso è strettamente necessario Previene gravi lesioni all'operatore durante il funzionamento manuale in ambienti di Classe 600. Le leve a stelo nudo diventano fisicamente impossibili da girare in sicurezza a queste pressioni. Il riduttore garantisce una rotazione dello stelo fluida e altamente controllata. Impedisce azioni di apertura rapida che causano colpi d'ariete distruttivi. valvola a sfera con ingranaggio a vite senza fine di precisione.

La costruzione della carrozzeria richiede un"attenta revisione durante la fase delle specifiche. Devi scegliere tra architetture di design a due e tre pezzi. I corpi forgiati in tre pezzi consentono procedure di manutenzione in linea molto più semplici. Supportano attività di lavorazione interna più complesse durante la produzione. È inoltre necessario valutare le configurazioni del corpo saldato rispetto a quello imbullonato. I corpi forgiati completamente saldati eliminano completamente i percorsi di perdita atmosferica della flangia. Ciò rimane essenziale negli scenari di condutture interrate in cui l"accesso per la manutenzione è pari a zero.

Le connessioni terminali richiedono una rigorosa supervisione metallurgica da parte del tuo team. La transizione delle estremità delle valvole forgiate alla metallurgia delle tubazioni richiede una revisione rigorosa. È necessaria un"attenta valutazione di tutte le preparazioni delle estremità di saldatura. Gli angoli di smussatura del tubo devono corrispondere perfettamente alle estremità della valvola. La corrispondenza del carbonio equivalente (CE) garantisce saldature sul campo robuste e affidabili. Determina i requisiti del trattamento termico di preriscaldamento e post-saldatura. Trascurare questo passaggio provoca saldature fragili e guasti catastrofici alla linea.

Conclusione

• I risparmi iniziali sull"acquisto di una carrozzeria fusa scompaiono rapidamente. I fallimenti dei test, gli alti tassi di rifiuto e i rischi operativi cancellano questi margini in ambienti ad alta pressione.

• Per le infrastrutture della linea principale di Classe 600, le soluzioni standardizzate in acciaio forgiato offrono una sicurezza senza pari. Forniscono integrità strutturale verificabile e piena conformità.

• Garantiscono l"affidabilità a lungo termine richiesta dai moderni standard di sicurezza delle tubazioni.

• Richiedere sempre ispezioni complete dell"UT prima dell"inizio dell"installazione della tubazione.

• Allinea esattamente la selezione del materiale con i requisiti del servizio NACE sour, se applicabile.

Domande frequenti

D: Perché le valvole forgiate sono generalmente limitate a intervalli di dimensioni specifiche?

R: La forgiatura richiede enormi presse idrauliche. Al di sopra di determinati diametri, solitamente 24 pollici o più, le limitazioni fisiche diventano estreme. Le spese per gli utensili per le presse giganti per la forgiatura raggiungono livelli proibitivi. Pertanto, i corpi fusi o saldati rimangono le uniche opzioni economicamente valide per le grandi reti di condutture.

D: Una valvola a sfera in acciaio forgiato richiede controlli non distruttivi diversi rispetto a una valvola fusa?

R: Sì, lo fa. Le fusioni fanno molto affidamento sui test radiografici (raggi X) per individuare difetti volumetrici come i vuoti interni. I pezzi fucinati utilizzano principalmente test a ultrasuoni (UT). UT rileva difetti lineari o delaminazione interna. Il processo di forgiatura elimina naturalmente i vuoti volumetrici, rendendo in gran parte superflue le costose radiografie.

D: Una valvola fusa può soddisfare gli standard API 6D per le tubazioni ad alta pressione?

R: Sì, le valvole fuse possono ottenere la certificazione API 6D. Tuttavia, devono affrontare severi requisiti di esame non distruttivo (NDE). Il superamento di questi test rigorosi porta spesso a tassi elevati di scarti e rilavorazioni in fonderia. Ciò introduce notevoli ritardi nella pianificazione e rischi ingestibili per gli appaltatori EPC.

D: In che modo la classe di pressione influisce sulla scelta di un riduttore a vite senza fine?

R: L"attrito del sedile aumenta esponenzialmente con la pressione interna. Una valvola Classe 600 richiede una coppia operativa significativamente più elevata rispetto a una valvola Classe 150 della stessa identica dimensione. Pertanto, un operatore a vite senza fine diventa strettamente obbligatorio. Garantisce un"apertura e una chiusura sicure e controllate, che evita pericolosi colpi d"ariete.
