Valvola a sfera per basse temperature LF2: confronto tra passaggio pieno e passaggio ridotto

Specificare la dimensione corretta della porta per una valvola ASTM A350 LF2 richiede un attento equilibrio ingegneristico. È necessario valutare le prestazioni idrauliche critiche rispetto alle spese in conto capitale e ai vincoli di peso strutturale. I professionisti del settore si affidano a una valvola a sfera per basse temperature LF2 per applicazioni di isolamento impegnative che raggiungono temperature fino a -46°C (-50°F). In queste condizioni di congelamento estreme, la fluidodinamica standard cambia radicalmente. Questi sbalzi di temperatura amplificano i pericoli di forti cadute di pressione e di cavitazione localizzata. Il mancato dimensionamento corretto del foro della valvola può rovinare l'attrezzatura a valle.

Forniremo un quadro rigoroso e basato sull"evidenza per aiutarti a superare questa complessa sfida relativa alle specifiche. Imparerai esattamente quando il design di una porta completa giustifica il suo pesante premio. Inoltre, dimostreremo quando un progetto di porta ridotta soddisfa in modo sicuro tutti i criteri operativi senza compromettere l"integrità del sistema. Puoi applicare questi principi immediatamente per ottimizzare il tuo prossimo ciclo di approvvigionamento.

Punti chiave

• Materiale di base: l'acciaio al carbonio LF2 è specificamente forgiato per la resistenza alle basse temperature; la scelta della dimensione della porta influisce direttamente sull'ingombro fisico e sulla massa termica della valvola.

• Flusso rispetto a costo: le valvole a passaggio totale offrono la massima efficienza di flusso (Cv) e piggability, ma comportano un aumento fino al 30% di peso e costo.

• Impatto sull'attuazione: le dimensioni della porta determinano la coppia operativa richiesta, influenzando in modo significativo il dimensionamento e il costo dei pacchetti automatizzati come una valvola a perno pneumatica.

• Regola decisionale: impostazione predefinita per porta ridotta per isolamento generale in cui la caduta di pressione è calcolata e accettabile; imporre una porta completa per linee di raschiamento/pigging, fluidi ad alta viscosità o sistemi rigorosi a caduta di pressione pari a zero.

Il ruolo dell"acciaio al carbonio LF2 nelle applicazioni a bassa temperatura

Gli acciai al carbonio standard diventano estremamente fragili al di sotto di -29°C (-20°F). Gli ingegneri non possono utilizzare in sicurezza materiali come ASTM A105 o WCB in ambienti sotto zero. La scelta di una valvola in acciaio al carbonio LF2 garantisce rigorosi test di impatto Charpy con intaglio a V a -46°C. Questo test obbligatorio garantisce l'integrità strutturale essenziale in ambienti industriali difficili. Le fonderie forgiano l'acciaio LF2 appositamente per mantenerne la duttilità. Resiste alle microfessurazioni durante i cicli termici rapidi.

La dimensione della porta conta molto di più alle basse temperature. Le porte ridotte aumentano intrinsecamente la velocità del fluido. Un movimento più veloce del fluido genera un"intensa turbolenza a valle. Gli impianti di processo spesso gestiscono gas liquefatti o fluidi in fase mista a questi intervalli inferiori allo zero. Una caduta di pressione eccessiva (ΔP) attraverso una porta ridotta può innescare cambiamenti di fase immediati. Il liquido si converte rapidamente in bolle di vapore. Queste bolle collassano violentemente contro l"alloggiamento metallico. Questo lampeggiamento o cavitazione localizzata distrugge fisicamente le superfici di tenuta interne.

I progettisti del sistema devono considerare anche la massa termica. I modelli a porta completa contengono una quantità significativamente maggiore di acciaio. Una massa termica maggiore influisce direttamente sui tempi di raffreddamento nelle operazioni criogeniche o semi-criogeniche. Gli operatori devono raffreddare il sistema lentamente. Il raffreddamento rapido crea forti gradienti termici attraverso spesse pareti di acciaio. È necessario tenere conto di questi periodi di raffreddamento prolungati durante la messa in servizio dell"impianto. I design più piccoli delle porte ridotte si raffreddano molto più velocemente.

Migliori pratiche per implementazioni sotto zero

• Verificare sempre i certificati di test Charpy V-notch prima di installare i componenti LF2.

• Isolare completamente il corpo della valvola per prevenire l"accumulo di ghiaccio esterno.

• Monitorare le velocità dei fluidi nelle tubazioni per prevenire eventi di cavitazione imprevedibili.

Valvola a sfera a passaggio completo: realtà ingegneristiche e casi d"uso giustificati

Gli ingegneri valutano una valvola a sfera a passaggio totale sulla base di rigorosi criteri di successo. Il progetto deve raggiungere un profilo di flusso completamente identico al tubo di collegamento. Fornisce zero restrizioni fisiche. Il fluido passa attraverso il foro interno senza soluzione di continuità. Questo percorso illimitato offre numerosi vantaggi operativi altamente specializzati.

La piggabilità rappresenta il vantaggio principale. Le squadre di manutenzione puliscono e ispezionano regolarmente le principali condutture. Lanciano dispositivi meccanici chiamati maiali attraverso la rete. Il pigging rimuove i detriti, separa i lotti chimici e misura la corrosione interna. Un foro ristretto intrappola immediatamente questi dispositivi. I design a porte complete consentono ai pig meccanici di transitare in sicurezza. Pertanto, qualsiasi tubazione prevista per la raschiatura meccanica regolare impone questa configurazione specifica.

Il coefficiente di flusso massimo (Cv) rappresenta un altro vantaggio fondamentale. I fori senza restrizioni generano perdite di carico trascurabili. Le pompe richiedono molta meno energia per spingere i fluidi pesanti attraverso il sistema. La minore resistenza al pompaggio riduce le spese operative a lungo termine (OpEx). Gli impianti che gestiscono fluidi ad alta viscosità risparmiano migliaia di dollari in costi di elettricità durante il ciclo di vita dell"apparecchiatura.

Tuttavia, l’implementazione comporta notevoli rischi e compromessi. L"impronta fisica si espande notevolmente. I produttori devono aumentare le dimensioni da faccia a faccia per ospitare componenti sferici più grandi. Queste dimensioni richiedono requisiti di forgiatura significativamente più pesanti. Le infrastrutture di supporto devono sostenere in sicurezza questo peso aggiuntivo. Anche le spese in conto capitale (CapEx) aumentano. Gli acquirenti devono affrontare costi di approvvigionamento iniziali più elevati. L"aumento del volume del materiale LF2 e i componenti interni lavorati più grandi fanno aumentare il premio di prezzo.

Valvola a sfera a passaggio ridotto: efficienza dei costi e limiti di implementazione

Un design ridotto delle porte offre una categoria di soluzioni alternative. Il foro interno è generalmente di una misura di tubo inferiore rispetto alla tubazione di collegamento. Ad esempio, una connessione esterna da 4 pollici ospita un foro interno da 3 pollici. Il fluido si incanala delicatamente nel passaggio più piccolo prima di espandersi nuovamente a valle.

La riduzione del peso guida l"adozione di questo design. Le attrezzature pesanti mettono a dura prova le infrastrutture. Le piattaforme offshore rimangono incredibilmente sensibili al peso. Gli skid modulari compatti richiedono anche componenti più leggeri. La riduzione delle dimensioni del foro riduce notevolmente la massa di forgiatura. Gli addetti all"installazione gestiscono queste unità più leggere molto più facilmente.

La riduzione delle spese in conto capitale offre un valore immenso per gli appalti su larga scala. I produttori utilizzano meno materiale grezzo LF2. I processi di lavorazione interni richiedono meno tempo. Questi risparmi passano direttamente all"acquirente. Le unità portuali ridotte si dimostrano altamente economiche per massicce espansioni industriali. È possibile distribuirne centinaia in una struttura in cui la restrizione del flusso rimane idraulicamente accettabile.

I rischi di implementazione richiedono un’attenta supervisione tecnica. Sono intrinsecamente inadatti alle operazioni di pigging meccanico. Un maiale che pulisce si incastrerà immediatamente contro la spalla interna. Il design introduce inoltre una perdita di pressione permanente nel sistema di tubazioni. Gli ingegneri richiedono una convalida rigorosa rispetto ai modelli idraulici delle condotte. È necessario garantire in modo definitivo che la pressione a valle rimanga conforme per la sicurezza operativa.

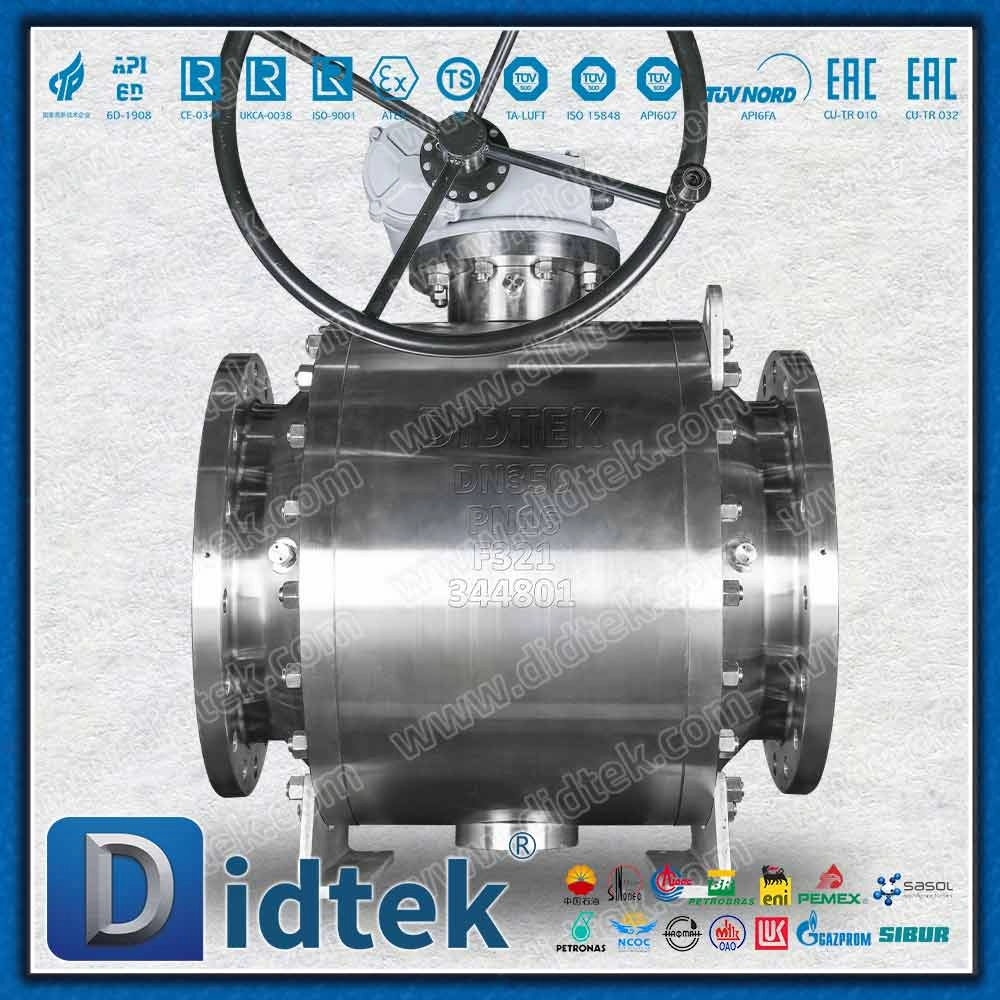

Attuazione e automazione: dimensionamento della valvola pneumatica Trunnion

La coppia e le dimensioni della porta condividono una correlazione diretta e matematicamente provata. Una valvola a sfera a passaggio totale presenta un'enorme sfera interna. Richiede sedi di tenuta più pesanti e altamente durevoli. Questa superficie più ampia crea un notevole attrito meccanico. Di conseguenza, l'assemblaggio richiede una coppia di spunto notevolmente più elevata. Richiede inoltre una coppia di funzionamento sostenuta per funzionare correttamente.

Questa realtà ha un impatto diretto sulle strategie di automazione industriale. Una coppia più elevata richiede attuatori pneumatici molto più grandi. Gli attuatori più grandi aumentano l"ingombro fisico complessivo del pacchetto automatizzato. Inoltre consumano sostanzialmente più aria compressa dell"impianto per ogni corsa. Le strutture devono dimensionare le proprie reti di compressori d’aria per gestire questa maggiore domanda pneumatica.

Gli ingegneri devono valutare attentamente i progetti con perno e supporto flottante. I componenti più piccoli possono utilizzare semplici meccanismi fluttuanti. Tuttavia, una valvola a bassa temperatura superiore a 2 pollici deve affrontare un'enorme pressione di linea. Le classi di alta pressione (ASME Classe 300 e superiori) aggravano questo problema. In questi scenari, i progetti con montaggio su perno diventano strettamente obbligatori. Gli steli superiore e inferiore ancorano la sfera del perno. Questa scelta strutturale assorbe la forte pressione della linea, previene lo schiacciamento del sedile e riduce drasticamente la coppia operativa. L'installazione di un pacchetto di valvole pneumatiche a perno di dimensioni precise garantisce un funzionamento remoto affidabile.

La valutazione del budget di attuazione completo rimane fondamentale. Gli acquirenti devono calcolare attentamente l"impatto finanziario combinato. È necessario combinare il costo della semplice unità LF2 più il pacchetto pneumatico di dimensioni adeguate. Un design delle porte ridotto funziona intrinsecamente con meno attrito. Pertanto, potrebbe consentire un pacchetto di automazione più piccolo e drasticamente più economico. Questa riduzione a catena dei costi spesso determina le decisioni finali sugli appalti.

Errori comuni di automazione

• Sottodimensionare l"attuatore pneumatico ignorando la rigidità del sedile a bassa temperatura.

• L"impossibilità di fornire aria allo strumento adeguatamente essiccata può causare il congelamento delle porte dell"attuatore.

• Selezione di un design flottante per linee criogeniche ad alta pressione invece di un robusto supporto a perno.

Quadro di valutazione: logica di selezione per gli appalti

La selezione della configurazione ottimale richiede un approccio strutturato e guidato dalla logica. Le congetture compromettono la sicurezza della struttura e i limiti di budget. Raccomandiamo di seguire un rigoroso quadro di valutazione in quattro fasi.

1. Passaggio 1: verificare i requisiti di manutenzione. È necessario determinare se è necessario il pigging della tubazione o la raschiatura meccanica. Rivedere la filosofia di manutenzione a lungo termine della struttura. Se il team di manutenzione prevede di lanciare suini per la pulizia o l'ispezione, è necessario imporre la configurazione completa del porto. Interrompi qui la valutazione se la risposta è sì.

2. Passaggio 2: calcolare la caduta di pressione consentita. Esegui modelli idraulici precisi del sistema. Collaborare con gli ingegneri di processo per rivedere le curve della pompa. È necessario determinare se il processo tollera il ΔP specifico di una porta ridotta. Se la caduta di pressione innesca la cavitazione o indebolisce l'attrezzatura a valle, passare immediatamente all'opzione con porta completa.

3. Fase 3: valutare il budget di attuazione. Confronta i costi del pacchetto automatizzato completo fianco a fianco. Non limitarti a guardare il metallo nudo. Calcolare il costo della custodia LF2, dell'attuatore pneumatico, delle staffe del solenoide e degli accessori di controllo per entrambe le configurazioni. Assicurati che il tuo budget copra comodamente la coppia erogata richiesta.

4. Passaggio 4: verificare la conformità del settore. Assicurarsi che la dimensione della porta selezionata e il materiale LF2 corrispondano esattamente ai codici di progetto specifici. Controlla le tue specifiche rispetto all'API 6D per i componenti della pipeline. Controllare ASME B16.34 per i valori fondamentali di pressione-temperatura. Se si maneggia gas acido, verificare la conformità assoluta con NACE MR0175 relativa ai limiti di durezza LF2.

Conclusione

Nessuna delle due dimensioni dei porti è universalmente superiore in tutti gli scenari industriali. La scelta resta un rigoroso calcolo ingegneristico che bilancia le dinamiche del flusso con limiti realistici di approvvigionamento. La specifica del foro interno corretto garantisce la sicurezza della struttura a lungo termine, tempi di inattività minimi e spese in conto capitale ottimizzate.

Per finalizzare la tua strategia di approvvigionamento in modo efficace, considera le seguenti fasi di azione:

• Controlla i modelli idraulici: esegui simulazioni accurate per mappare le cadute di pressione su tutti i punti di isolamento richiesti.

• Definire la manutenzione meccanica: verificare se qualsiasi segmento della tubazione richiede futuri strumenti di raschiatura o pigging.

• Impegno tempestivo: consultare i produttori di valvole durante la fase di progettazione preliminare per eseguire calcoli Cv precisi.

• Richiedi profili di coppia: chiedi ai fornitori i requisiti esatti di coppia in base ai tuoi fluidi specifici a bassa temperatura e alla classe di pressione ASME.

Domande frequenti

D: Una valvola a passaggio ridotto LF2 ha una pressione nominale inferiore rispetto a una valvola a passaggio totale?

R: No. Entrambi i modelli mantengono esattamente la stessa classe di pressione ASME (ad esempio, Classe 150, 300, 600). La differenza sta interamente nella capacità di flusso interno, non nella forza di contenimento della pressione del confine esterno.

D: È possibile utilizzare una valvola a porta standard in modo intercambiabile con una valvola a porta ridotta?

R: Sì, "porta standard" e "porta ridotta" sono generalmente sinonimi nel settore delle valvole. Entrambe le frasi indicano un foro interno esattamente di una dimensione nominale più piccolo della tubazione di collegamento.

D: In che modo la temperatura nominale di -46°C dell"LF2 influisce sulla scelta del materiale del sedile?

R: LF2 impone solo l"alloggiamento esterno in acciaio. È necessario accoppiare il corpo LF2 con sedili morbidi a bassa temperatura altamente compatibili. Materiali come Devlon, PCTFE o miscele specializzate di PTFE garantiscono una tenuta ermetica senza frantumarsi a temperature inferiori allo zero.

D: Tutte le valvole a sfera a passaggio totale sono montate su perno?

R: No. Dimensioni più piccole (tipicamente inferiori a 2 pollici) o classi di pressione inferiori possono utilizzare semplici design a sfera flottante. Tuttavia, i sistemi ad alta pressione o a bassa temperatura si affidano esclusivamente al montaggio con perno per gestire una coppia eccessiva e prevenire l"usura prematura della sede.
