Valvola a sfera pneumatica a semplice effetto Top entry: cos'è e come funziona

Il controllo dei processi in ambienti ad alto rischio richiede meccanismi di sicurezza senza compromessi e tempi di inattività minimi assoluti. Gli operatori non possono permettersi improvvisi cali di pressione o perdite pericolose. Hanno bisogno di affidabilità assoluta quando i sistemi funzionano 24 ore su 24. Facciamo affidamento sul controllo del flusso industriale per proteggere il personale. Questi sistemi prevengono anche catastrofici guasti ambientali. La valvola a sfera pneumatica a singolo effetto con ingresso dall'alto costituisce una soluzione ingegnerizzata. Protegge le linee di processo continue e i circuiti critici di sicurezza. Gli ingegneri lo specificano pesantemente per i sistemi di tubazioni saldate. Fornisce uno spegnimento affidabile quando l'alimentazione dell'impianto diminuisce improvvisamente. Questa configurazione unisce un rapido isolamento a quarto di giro, sicurezza automatizzata con ritorno a molla e accesso strutturale senza ostacoli. Scoprirai come la sua architettura interna garantisce una risposta rapida durante le emergenze. Esploreremo le sfide pratiche dell'installazione. Esamineremo i rigorosi requisiti metallurgici per ambienti freddi estremi. Infine, forniremo un quadro di approvvigionamento strategico per supportare le vostre decisioni ingegneristiche.

Punti chiave

• Funzionamento a prova di guasto: gli attuatori a semplice effetto utilizzano aria compressa per l'azionamento e molle meccaniche per un ritorno automatico e affidabile a uno stato sicuro in caso di perdita di alimentazione o aria.

• Manutenzione senza smontaggio: il design della valvola con ingresso dall'alto funziona come una valvola di manutenzione in linea, consentendo la sostituzione dei componenti interni senza rimuovere il corpo della valvola dalla rete di tubazioni.

• Pronto per ambienti difficili: se specificato come valvola per basse temperature LF2 (ASTM A350 LF2), questo gruppo resiste in modo affidabile ad applicazioni industriali a temperature estremamente basse fino a -46°C.

• CapEx iniziale più elevato, OpEx inferiore: sebbene più costoso da acquisire rispetto alle alternative side-entry, il risparmio sul ciclo di vita della manodopera di manutenzione e i tempi di inattività ridotti al minimo giustificano l'investimento in applicazioni critiche.

Scomposizione architettonica di una valvola a sfera pneumatica a semplice effetto con ingresso dall'alto

La struttura del corpo della valvola con ingresso dall'alto utilizza un complesso corpo monopezzo fuso o forgiato. È dotato di un cofano superiore fortemente imbullonato. Questa disposizione consente l'accesso interno completo. I tecnici possono raggiungere facilmente la sfera, le sedi e lo stelo. Non è mai necessario rimuovere il corpo principale dalla tubazione primaria. Questa rigidità strutturale impedisce alle forze di flessione della tubazione di distorcere la cavità interna. I design standard a corpo diviso non hanno questa resistenza strutturale intrinseca.

L'attuatore pneumatico a semplice effetto fornisce la forza motrice primaria. In genere utilizza un meccanismo a pignone e cremagliera o un meccanismo a forcella. Un attuatore a pignone e cremagliera offre una curva di coppia lineare. Fornisce una forza costante durante l'intera rotazione. I design del glifo scozzese funzionano meglio per le applicazioni a coppia elevata. Forniscono la massima forza all'inizio e alla fine della corsa. Sono ideali per rimuovere dalla sede massicci componenti sferici ad alta pressione.

Il sistema funziona secondo un rigoroso principio aria-corsa e molla-ritorno. L'aria compressa riempie la camera interna dell'attuatore. Spinge contro la forte tensione meccanica della molla. Questa azione apre o chiude la riga del processo. Lo sfiato dell'aria provoca l'espansione delle molle. Forzano immediatamente il dispositivo alla sua posizione predefinita. Gli operatori lo configurano come Fail-Open o Fail-Closed. Una configurazione Fail-Closed blocca le sostanze chimiche pericolose durante le emergenze. Una configurazione Fail-Open consente ai picchi di pressione pericolosi di sfiatarsi in modo sicuro.

Il meccanismo a sfera a un quarto di giro completa l'assemblaggio interno. Fornisce una chiusura ermetica contro le immense pressioni della tubazione. I sistemi raggiungono facilmente tassi di perdita di Classe V o VI. Ottieni i rapidi tempi di risposta caratteristici di una valvola a sfera pneumatica per carichi pesanti . Isola il flusso pericoloso in pochi millisecondi.

Il vantaggio operativo: implementazione di una valvola di manutenzione in linea

Problema aziendale: il taglio delle valvole saldate da una tubazione provoca una perdita di entrate inaccettabile. La manutenzione standard richiede linee di drenaggio e la rettifica fisica delle saldature. La chiusura di un'intera sezione dello stabilimento per la sostituzione di routine dei sedili interrompe gravemente i programmi di produzione. Le strutture perdono migliaia di dollari durante queste interruzioni prolungate e disordinate. Le valvole flangiate si fissano alla tubazione, ma introducono potenziali percorsi di perdita. Le linee di prodotti chimici tossici impongono giunti saldati per prevenire disastri ambientali.

La soluzione: la geometria specifica della valvola elimina completamente queste costose estrazioni. Le configurazioni con accesso dall'alto consentono ai tecnici di sbloccare facilmente il cofano. È possibile tirare verticalmente il perno interno o la cartuccia a sfera flottante. Il guscio esterno rimane permanentemente saldato al tubo. Funziona perfettamente come valvola di manutenzione in linea . Un piccolo equipaggio può sostituire sedili e sigilli in poche ore anziché in giorni.

Realtà e rischi di implementazione (esperienza):

Le implementazioni nel mondo reale richiedono un'attenta pianificazione logistica. È necessario valutare lo spazio fisico attorno alla rete di tubazioni.

1. Spazio libero dall'alto: il layout dell'impianto deve tenere conto di uno spazio verticale sostanziale. È necessario spazio per sollevare in sicurezza il gruppo coperchio, sfera e attuatore. Le rastrelliere per tubazioni sospese spesso limitano questo movimento verso l'alto.

2. Limitazioni di peso: i fori di grandi dimensioni richiedono un sollevamento pesante. La cartuccia interna pesa spesso centinaia di libbre. L'attrezzatura di sollevamento è obbligatoria per un'estrazione sicura. È necessario includere l'accesso permanente alla gru nel protocollo di manutenzione ordinaria.

3. Riassemblaggio di precisione: serrare i bulloni del cofano secondo le specifiche OEM esatte è fondamentale. Una tensione adeguata previene emissioni fuggitive durante il funzionamento. Le raffinerie rischiano pesanti multe per la perdita di composti organici volatili. Raccomandiamo di seguire rigorosamente le guide di calibrazione. Un serraggio non uniforme causerà pericolose perdite dalla flangia.

Affidabilità a prova di guasto: specifica della valvola a sfera a semplice effetto

Le considerazioni sul livello di integrità della sicurezza (SIL) dettano rigorosamente la scelta dei componenti. Le strutture mirano alla classificazione SIL 2 o SIL 3 per i circuiti critici. I circuiti critici di arresto di emergenza (ESD) richiedono attuatori con ritorno a molla. Superano drasticamente le prestazioni delle alternative a doppio effetto in caso di interruzioni di corrente impreviste. Una valvola a sfera a singolo effetto si basa interamente sull'energia meccanica immagazzinata. Non necessita di alimentazione elettrica esterna o aria strumentale per chiudersi in sicurezza. Questa modalità di guasto prevedibile aumenta la classificazione SIL complessiva del sistema.

Ingegneria del margine di coppia (competenza):

Il dimensionamento dell'attuatore richiede calcoli matematici precisi. Non puoi indovinare la forza richiesta. Dimensionare significa calcolare con precisione la coppia del 'gruppo vite'. Questa forza supera l'attrito iniziale. È inoltre necessario calcolare la coppia 'estremità della molla'. Garantisce una sede corretta contro la massima pressione differenziale. Gli ingegneri in genere applicano un fattore di sicurezza compreso tra il 25% e il 30% per tenere conto di variabili impreviste.

Rischio noto: l'affaticamento della molla alla fine riduce i tempi di risposta di sicurezza. Le molle meccaniche perdono tensione dopo migliaia di cicli. La contaminazione dell'alimentazione dell'aria pneumatica introduce umidità e particelle. L'aria umida arrugginisce rapidamente le pareti interne del cilindro. Regolatori e filtri sono accessori non negoziabili. Proteggono i delicati cilindri interni da detriti distruttivi.

Analisi della fase della coppia dell'attuatore

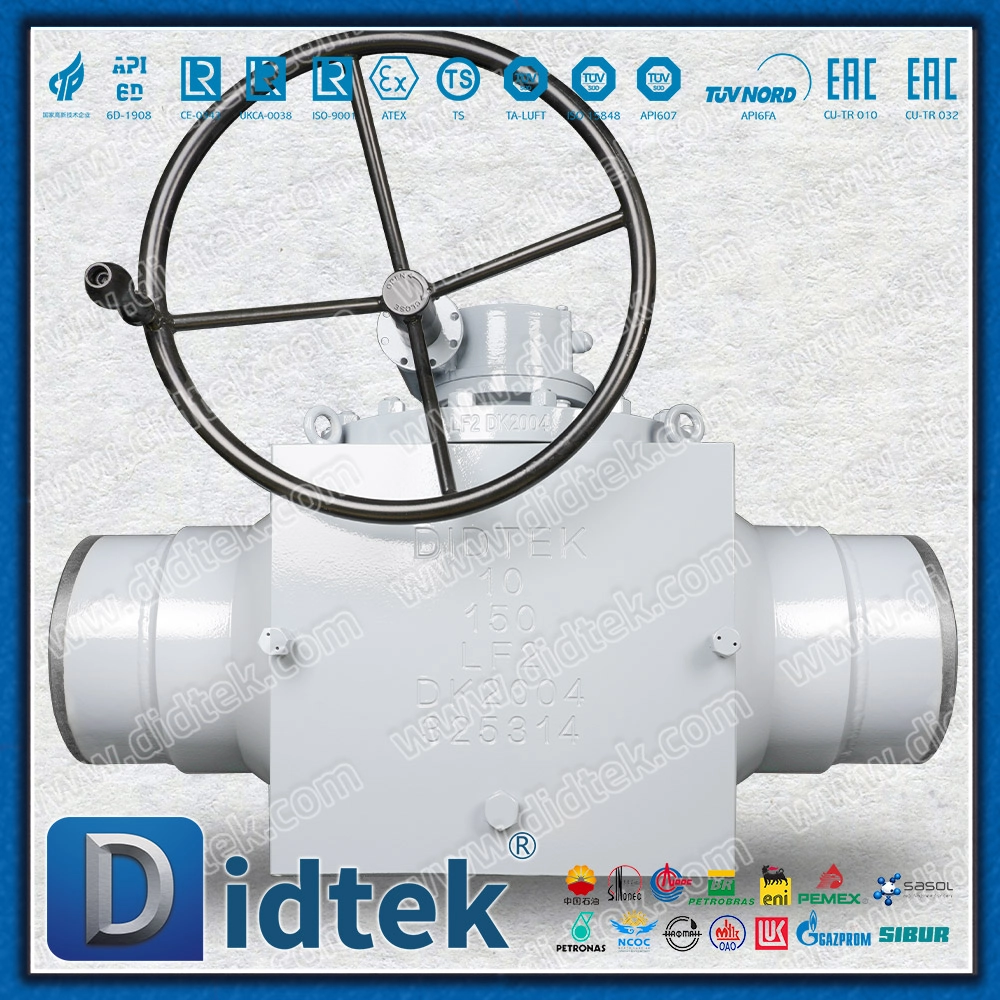

Selezione del materiale: quando specificare una valvola per bassa temperatura LF2

I requisiti metallurgici impongono la sicurezza in ambienti di lavorazione estremi. L'acciaio al carbonio standard diventa pericolosamente fragile a temperature inferiori allo zero. Si frantuma sotto il normale stress meccanico. ASTM A350 LF2 rappresenta lo standard industriale obbligatorio. Questo acciaio al carbonio a bassa temperatura (LTCS) richiede test di impatto rigorosi. I tecnici utilizzano il test Charpy V-notch a -46°C. Un pendolo pesante colpisce un campione di metallo dentellato. Gli ingegneri misurano l'energia assorbita durante la frattura. Il materiale LF2 assorbe energia sufficiente a -46°C. La specifica di una valvola a bassa temperatura LF2 garantisce l'integrità strutturale e previene fratture fragili catastrofiche.

Obiettivi applicativi (autorevolezza):

Molte industrie globali richiedono questa metallurgia specifica per mantenere operazioni sicure.

• La lavorazione del gas nel midstream fa molto affidamento su questo materiale resistente. I gas in espansione provocano un rapido raffreddamento localizzato all'interno delle tubazioni.

• I treni di liquefazione del GNL richiedono continuamente un'estrema tolleranza al freddo. Il gas naturale liquido scorre a temperature criogeniche.

• Le raffinerie a clima freddo specificano LF2 per gestire il clima gelido. Le installazioni settentrionali affrontano costantemente condizioni invernali brutali.

Controllo di conformità: assicurarsi che i componenti elastomerici corrispondano al metallo circostante. Le sedi, gli O-ring e le guarnizioni dell'attuatore devono avere lo stesso grado di protezione dalle basse temperature. La gomma standard si indurisce al freddo. Perde completamente elasticità. Ciò provoca pericolose perdite del bypass o un guasto totale dell'attuazione. Verifichiamo sempre i materiali di tenuta prima dell'installazione. I sedili polimerici resistono in modo affidabile al freddo estremo.

Quadro decisionale: valutazione e selezione per gli appalti

Sono necessari criteri chiari nella selezione dei componenti di controllo del flusso. Gli ingegneri devono valutare i costi iniziali rispetto alla longevità operativa.

Ingresso dall'alto e ingresso laterale (corpo diviso):

Selezionare una valvola con ingresso dall'alto solo in condizioni specifiche. Usarlo quando l'unità è saldata saldamente in posizione. Le connessioni a saldare di testa e a tasca rendono impossibile la rimozione standard. Scegliere questo design quando i costi di drenaggio della linea superano il premio della valvola. Le valvole flangiate ad ingresso laterale standard funzionano meglio per linee di servizio facilmente accessibili.

A semplice effetto e a doppio effetto:

Selezionare meccanismi a semplice effetto se i codici di sicurezza richiedono una posizione di sicurezza definitiva. Standard come API 6D e IEC 61508 spesso impongono azioni con ritorno a molla. Gli attuatori a doppio effetto non dispongono di un sistema di sicurezza meccanico. Rimangono nella loro ultima posizione in caso di interruzione dell'aria compressa. Non è possibile utilizzarli in circuiti ESD critici.

Criteri di valutazione del fornitore (affidabilità):

Richiedi ai tuoi fornitori rigorosi standard tecnici prima dell'acquisto.

• Richiedi tabelle trasparenti sulle dimensioni degli attuatori. Devono tenere conto dell'attrito del materiale del sedile alle temperature operative minime. Le temperature fredde aumentano significativamente i requisiti di coppia.

• Verifica le certificazioni antincendio API 607 ​​o API 6FA. Sono necessari certificati per il pacchetto automatizzato completo. La certificazione delle valvole a stelo nudo non è sufficiente. Il fuoco distrugge rapidamente le guarnizioni morbide.

• Richiedi in anticipo disegni dimensionali dettagliati. Avete bisogno di misurazioni precise dell'altezza libera per i vostri ingegneri strutturali.

Azione successiva: consultare immediatamente i tecnici dell'applicazione. Calcolare con precisione le perdite di carico differenziali. Determinare i fattori di sicurezza dell'attuatore prima di richiedere un preventivo. Ti aiuteranno a finalizzare accuratamente le dimensioni dell'attuatore.

Conclusione

La valvola a sfera pneumatica a singolo effetto con ingresso dall'alto costituisce una risorsa altamente specializzata. Gli ingegneri lo progettano per garantire longevità e sicurezza in ambienti difficili. Resiste costantemente a dure esigenze operative. Il dimensionamento iniziale e la pianificazione dimensionale richiedono una rigorosa attenzione ingegneristica. È necessario calcolare perfettamente la coppia e il gioco verticale. Tuttavia, il ritorno a lungo termine in termini di efficienza della manutenzione non ha eguali. Si eliminano completamente i costosi tagli delle tubazioni. La sicurezza del processo raggiunge nuovi traguardi con l'affidabile meccanica con ritorno a molla.

Adottare le seguenti misure per ottimizzare i sistemi di controllo dei fluidi:

• Controlla le attuali sezioni della tubazione saldate per individuare gravi colli di bottiglia nella manutenzione.

• Invia i parametri esatti del processo a fornitori specializzati.

• Identificare il rigoroso stato di sicurezza richiesto per i circuiti di arresto di emergenza.

• Richiedi il dimensionamento preciso della valvola e le specifiche dei materiali in base al tuo ambiente operativo.

Domande frequenti

D: È possibile convertire una valvola a sfera pneumatica a doppio effetto in una a semplice effetto?

R: Sì, molti attuatori pneumatici modulari consentono l'installazione di cartucce a molla sul campo, anche se la coppia erogata sarà notevolmente ridotta, richiedendo la ricalibrazione del fattore di sicurezza.

D: Perché la valvola con ingresso dall'alto è più costosa di una valvola a sfera standard in due pezzi?

R: Le valvole con ingresso dall'alto richiedono un complesso corpo fuso o forgiato in un unico pezzo, meccanismi di ritenzione interna specializzati per mantenere le sedi sotto pressione e tolleranze di lavorazione più rigorose.

D: Qual è la posizione di guasto standard per una valvola a sfera a semplice effetto?

R: Dipende dalla progettazione del processo. 'Fail-Closed' (FC) è comune per isolare mezzi pericolosi, mentre 'Fail-Open' (FO) viene utilizzato per linee di raffreddamento o sistemi di scarico della pressione.
