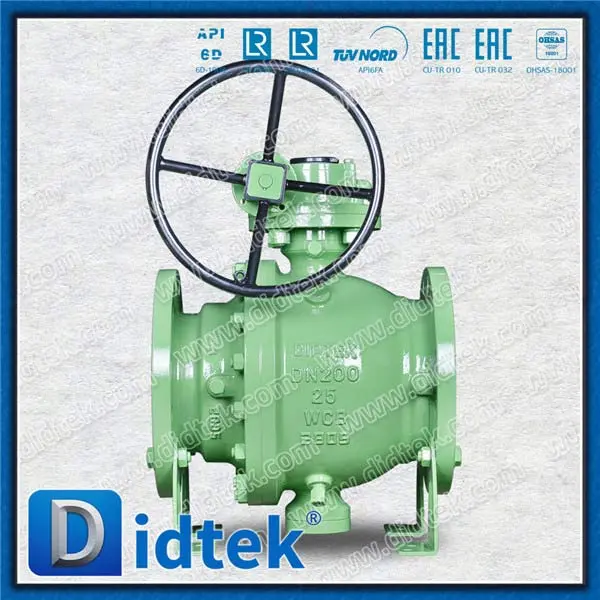

Valvola a sfera trunnion SS321: test del vuoto per l'industria dei semiconduttori

La produzione di semiconduttori opera in una rigorosa realtà di tolleranza zero. Anche le microscopiche perdite di vuoto o il degassamento molecolare nei sistemi subfab provocano wafer contaminati. Questi guasti invisibili portano a catastrofiche perdite di rendimento e massicci tempi di inattività degli impianti. Le valvole industriali standard si degradano rapidamente sotto pressione ad alto vuoto. Il ciclo meccanico continuo accelera drasticamente questa usura fisica. Vediamo che gli ingegneri si rivolgono sempre più alla valvola a sfera con perno SS321 come soluzione altamente ingegnerizzata. Gestisce facilmente questi ambienti operativi estremi. Offre stabilità strutturale senza pari e resilienza affidabile del materiale per milioni di cicli. Questo articolo fornisce a ingegneri e facility manager un quadro di valutazione tecnica affidabile. Imparerai esattamente come specificare, testare e implementare queste valvole specializzate. Ti guidiamo attraverso rigorosi protocolli di test per proteggere i tuoi delicati sistemi di vuoto. Comprenderai come collegare in modo efficace le specifiche dei componenti grezzi con la conformità delle camere bianche.

Punti chiave

• I design montati su perno impediscono la flessione della sfera in presenza di differenziali di pressione ad alto vuoto, prolungando la durata della sede e mantenendo le guarnizioni a tenuta stagna.

• L"SS321 (acciaio inossidabile stabilizzato al titanio) resiste alla corrosione intergranulare durante i cicli di cottura ad alta temperatura, superiore alle leghe standard 304 o 316 di base.

• La verifica di una valvola a sfera per test del vuoto richiede una rigorosa spettrometria di massa dell'elio e velocità di degassamento documentate.

• La valutazione dell"approvvigionamento deve collegare le specifiche grezze con la conformità delle camere bianche (ad esempio, assemblaggio ISO Classe 5) per garantire l"immediata disponibilità del subfab.

Il costo del compromesso nel controllo del vuoto dei semiconduttori

L"integrità del vuoto determina il successo complessivo della struttura. È necessario valutare rigorosamente il tempo di attività e la resa dei wafer. Gli interventi di manutenzione del sottofabbrica interrompono la produzione continua in tutto lo stabilimento. Ogni riparazione non programmata ha un impatto sulla complessa sequenza di produzione. I componenti standard per il controllo dei fluidi non riescono a soddisfare questi rigorosi requisiti operativi.

Le valvole a sfera flottanti si affidano alla pressione di linea positiva per spingere la sfera nella sede a valle. Le condizioni di alto vuoto invertono completamente questa dinamica. La pressione negativa allontana la palla dal sedile. Questa separazione fisica crea un percorso microscopico per l"ingresso del gas. La deformazione del sedile avviene rapidamente durante i frequenti cicli di subfab.

Le leghe inferiori introducono gravi rischi di processo. Soffrono di degassamento del materiale sotto forte stress termico. Le superfici interne non lucidate intrappolano i contaminanti chimici. Rilasciano il particolato direttamente nel flusso di processo critico. Queste particelle migrano verso l"alto nel delicato ambiente di produzione dei wafer.

Le modalità di guasto comuni nei componenti standard includono:

• Degradazione della guarnizione elastomerica dovuta a gas precursori aggressivi come il silano o il trifluoruro di azoto.

• Micro-grippaggio sulla superficie della sfera a causa della scarsa finitura superficiale iniziale.

• Degassamento del volume intrappolato quando la valvola cambia posizione sotto vuoto.

• Perdita di tenuta del confine durante improvvisi spostamenti del differenziale di pressione.

Il passaggio a una valvola a semiconduttore dedicata non è negoziabile. I componenti standard non possono adattarsi ai tuoi obiettivi di efficienza della sottofabbrica. Avete bisogno di apparecchiature di controllo del flusso progettate con precisione. Ciò garantisce un isolamento assoluto attraverso linee di gas complesse e da vuoto spinto ad alto. Accontentarsi di meno rischia di spendere milioni di dollari in silicio scartato.

Progettare la soluzione: perché SS321 e Trunnion Design?

Dobbiamo esaminare la meccanica strutturale del controllo avanzato del flusso. L"ancoraggio con perno assorbe in modo sicuro le sollecitazioni meccaniche estreme. Le tradizionali valvole flottanti si spostano in modo imprevedibile sotto carico. I design a perno bloccano saldamente la sfera sugli steli superiore e inferiore. Ciò impedisce alla sfera di entrare nella sede a valle durante il funzionamento a vuoto profondo.

Ottieni diversi risultati diretti e misurabili. La coppia operativa diminuisce significativamente in tutti i campi di pressione. I sedili polimerici subiscono un attrito radente molto inferiore. Ciò porta a un"integrità di tenuta costante a lungo termine. La stabilità meccanica garantisce che la valvola mantenga la sua esatta linea centrale. Resiste agli intensi differenziali di pressione attraverso la barriera di confine primaria.

La scienza dei materiali gioca un ruolo altrettanto vitale qui. La valvola SS321 offre distinti vantaggi metallurgici. L'acciaio inossidabile 321 include un'aggiunta vitale di titanio. Il titanio agisce come un potente elemento stabilizzante. Previene la precipitazione del carburo durante la saldatura orbitale. Stabilizza inoltre il reticolo metallico durante la cottura sotto vuoto ad alta temperatura.

L"acciaio inossidabile standard 316L gestisce bene la corrosione generale. Tuttavia, un rigoroso ciclo termico espone i suoi limiti strutturali. SS321 fornisce un"integrità strutturale superiore durante le ripetute fasi di riscaldamento e raffreddamento. Il titanio si lega in modo aggressivo con il carbonio. Ciò impedisce l"esaurimento del cromo ai bordi microscopici dei grani. Eviterai completamente la corrosione intergranulare.

Tabella comparativa delle prestazioni dei materiali

Migliore pratica: specificare sempre SS321 per linee ad elevata purezza che richiedono frequenti cicli di cottura termica superiori a 400°C. Ciò garantisce la massima durata e previene la dispersione invisibile di particolato.

Protocolli rigorosi di test del vuoto per valvole a sfera ad elevata purezza

Non è possibile fare affidamento sui metodi di test idrostatici standard. La verifica di una valvola a sfera per il test del vuoto richiede metodologie diagnostiche avanzate. La spettrometria di massa dell'elio rappresenta l'indiscusso gold standard del settore. Le molecole di elio penetrano facilmente nei microscopici percorsi di perdita. Sono inerti e incredibilmente piccoli.

Il test interno prevede la spruzzatura di elio attorno all'esterno della valvola. I tecnici aspirano contemporaneamente un forte vuoto all'interno del corpo della valvola. Il test esterno pressurizza internamente la valvola con gas elio. Il sensore controlla quindi l'ambiente esterno. Entrambi i metodi garantiscono l'assoluto isolamento dei confini. Dovresti aspettarti un tasso di perdita accettabile di base di 1 × 10 ^-9 atm cc/sec. Le applicazioni in ultra-alto vuoto (UHV) richiedono queste tolleranze strette.

Le verifiche di bake-out e degassamento seguono le prove di tenuta strutturale. Gli ingegneri misurano attentamente il degassamento molecolare a temperature elevate. La valvola deve garantire l"assenza di introduzione di composti organici volatili (COV). Deve inoltre impedire ai particolati fisici di entrare nel percorso del flusso. Anche le tracce di COV interrompono in modo permanente i delicati processi di deposizione dei wafer.

Segui questa rigorosa sequenza di test numerata:

1. Test di spruzzatura dell'elio di base: confermare l'integrità generale dei confini a temperatura ambiente standard.

2. Protocollo di cottura termica: riscaldare ampiamente la valvola per eliminare l'umidità superficiale e i gas atmosferici intrappolati.

3. Analisi dei gas residui (RGA): misura l'esatta composizione chimica di eventuali molecole di degassamento.

4. Test del ciclo meccanico: azionare rapidamente la valvola da 10.000 a 50.000 volte sotto vuoto completo.

5. Spettrometria di massa finale: testare nuovamente i tassi di perdita di elio a livello globale per garantire che l'attivazione non comprometta la tenuta.

Il ciclo di integrità della sede e della tenuta dimostra la fattibilità sul campo a lungo termine. Il movimento meccanico costante degrada i polimeri morbidi nel tempo. I test dinamici confermano che la soglia di tenuta rimane stabile per tutto il ciclo di vita previsto.

Quadro decisionale: valutazione delle valvole a semiconduttore per gli appalti

L'approvvigionamento va ben oltre le dimensioni di base e i livelli di pressione. È necessario valutare rigorosamente la finitura superficiale interna. Gli ingegneri lo misurano utilizzando la rugosità media (Ra). Valori Ra inferiori indicano superfici metalliche molto più lisce. Una vera valvola a sfera ad elevata purezza richiede trattamenti di elettrolucidatura aggressivi. Questo processo specializzato rimuove picchi e valli microscopici. Le superfici lisce riducono al minimo l'area interna in cui intrappolano contaminanti o gas di processo.

La selezione del materiale influenza fortemente le sedi e gli O-ring. È necessario abbinare perfettamente i polimeri alla chimica del processo specifico. Gli elastomeri standard si degradano rapidamente se esposti a precursori di semiconduttori specializzati.

Tabella di valutazione dei polimeri per sistemi a vuoto

L"assemblaggio in camera bianca impone l"immediata disponibilità operativa del sottofabbrica. È necessario verificare rigorosamente tutte le condizioni di montaggio. I produttori devono costruire, testare e confezionare componenti a doppia sacca all"interno di una camera bianca ISO Classe 4 o 5. Disimballare una valvola contaminata rovina l"intero sistema di aspirazione. Le microparticelle ambientali agiscono come bloccanti fisici sul sedile. Impediscono la formazione del vuoto assoluto.

La tracciabilità fornisce la protezione critica finale. Richiedi documenti di conformità rigorosi prima dell"acquisto. Richiedere rapporti di test sui materiali (MTR) certificati per tutti i metalli riscaldati. Proteggi i singoli certificati di perdita di elio collegati direttamente ai numeri di serie. Ottieni certificazioni firmate per l"assemblaggio di camere bianche.

Errore comune: accettare certificati generalizzati testati in batch. Richiedi sempre dati di test serializzati per componenti per vuoto ultra-alto. I test in batch trascurano completamente i singoli difetti di produzione.

Realtà di implementazione: rischi di implementazione e manutenzione

L’implementazione sul campo comporta rischi altamente distinti. Una corretta gestione dell"installazione garantisce che il vostro investimento di capitale sopravviva all"ultimo miglio. Spesso vediamo tecnici ben intenzionati compromettere prematuramente gli imballaggi per camere bianche. È necessario aprire la custodia protettiva interna solo all"interno dell"ambiente pulito designato.

Un serraggio improprio mette a dura prova il corpo forgiato della valvola. L"applicazione di una forza irregolare distorce le delicate superfici interne dei sedili. Ciò crea perdite di vuoto immediate e non rintracciabili. Seguire sempre le sequenze specifiche di bullonatura della flangia. Utilizzare chiavi dinamometriche recentemente calibrate per ogni connessione.

L"allineamento dell"attuazione richiede una precisione assoluta. Il collegamento di attuatori pneumatici o elettrici alle valvole a perno richiede un centraggio esatto. Il design del perno semplifica notevolmente questo passaggio. Il suo requisito di coppia inferiore riduce il dimensionamento richiesto dell"attuatore. Gli attuatori più piccoli consentono di risparmiare spazio fisico vitale in ambienti angusti. Inoltre consumano molta meno aria compressa o elettricità operativa.

La manutenzione del ciclo di vita cambia drasticamente con le specifiche iniziali corrette. Una valvola a sfera per vuoto adeguatamente dimensionata estende la vostra pista operativa. Allontana la strategia della vostra struttura dalla riparazione reattiva di emergenza. Passi con successo alla manutenzione prevedibile e programmata. Ciò riduce significativamente i tempi di inattività non pianificati degli utensili.

Consigliamo vivamente di creare un inventario localizzato dei sottofab di kit di guarnizioni di ricambio pre-puliti. Conservarli rigorosamente in condizioni di camera bianca conformi. Quando si verifica la manutenzione programmata, sostituire tutte le guarnizioni dinamiche contemporaneamente. Non riutilizzare le vecchie guarnizioni.

Conclusione

La scelta di una valvola a sfera trunnion SS321 rappresenta un investimento definitivo nella mitigazione del rischio. Combinate con successo una resilienza dei materiali senza precedenti con una stabilità meccanica totale. I robusti design del perno impediscono rigorosamente la deflessione della sfera. Le leghe stabilizzate al titanio bloccano completamente la corrosione intergranulare ad alta temperatura. Questa sintesi protegge direttamente la fragile resa dei wafer.

Consigliare ai team di procurement e ingegneria di utilizzare una rigorosa logica di selezione. Squalificare immediatamente i fornitori che nascondono o oscurano i dati grezzi dei test. Se non sono in grado di fornire registrazioni trasparenti e serializzate delle perdite di elio, cercate altrove. Rifiutare i fornitori privi di strutture di assemblaggio in camera bianca certificate di classe ISO.

Intraprendi azioni decisive oggi stesso per proteggere la tua architettura subfab. Richiedi schede tecniche altamente dettagliate ai fornitori selezionati. Confronta le capacità dichiarate con i tuoi specifici requisiti di pressione del vuoto. Contatta un tecnico applicativo specializzato per programmare una revisione completa delle specifiche.

Domande frequenti

D: Qual è il tasso di perdita di elio accettabile per una valvola a sfera per vuoto a semiconduttore?

R: Il tasso di perdita accettabile standard del settore varia generalmente intorno a 1 × 10 ^-9 mbar L/s per applicazioni ad alto vuoto. Tuttavia, le zone ad altissimo vuoto (UHV) possono richiedere tolleranze più rigorose. È necessario chiarire i requisiti esatti dell'applicazione nel sottofabbricato, poiché le linee del vuoto grezze tollerano tassi di base leggermente più alti.

D: Perché scegliere una valvola SS321 rispetto a una valvola 316L per i sistemi per vuoto?

R: SS321 contiene titanio, che stabilizza l"acciaio durante stress termici estremi. Quando i sistemi sotto vuoto vengono sottoposti a cottura ad alta temperatura per rimuovere l"umidità, il 316L può soffrire di impoverimento del cromo. L"SS321 previene la precipitazione del carburo, offrendo una resistenza di gran lunga superiore alla corrosione intergranulare durante il suo ciclo di vita operativo.

D: Le valvole a sfera con articolazione possono essere utilizzate sia in applicazioni ad alta pressione che ad alto vuoto?

R: Sì. I design del perno presentano capacità di tenuta bidirezionale. Ancorando meccanicamente la sfera nella parte superiore e inferiore, la valvola resiste a differenziali di pressione estremi. Questa stabilità strutturale intrinseca li rende estremamente versatili per linee di impianti complessi che alternano l"erogazione di gas pressurizzato e l"evacuazione a vuoto profondo.

D: In che modo l"assemblaggio in camera bianca influisce sulle prestazioni di una valvola a sfera ad elevata purezza?

R: La produzione standard introduce polvere microscopica, oli e trucioli metallici. Se lasciate all"interno della valvola, queste microparticelle agiscono come bloccanti fisici sulle sedi in polimero, impedendo la tenuta del vuoto assoluto. L"assemblaggio in camera bianca garantisce che la valvola arrivi priva di contaminanti, assicurando la disponibilità immediata per le linee sensibili dei semiconduttori.
