Valvola a sfera trunnion a tre vie: come scegliere per il servizio deviatore

Nel controllo dei fluidi industriali ad alta pressione, una deviazione affidabile del flusso è fondamentale per l"integrità e la sicurezza del sistema. Le strutture di processo richiedono un instradamento continuo dei mezzi aggressivi. Avete bisogno di componenti costruiti per gestire in sicurezza forze idrauliche estreme. Affidarsi a design standard a sfera flottante per applicazioni impegnative del deviatore spesso porta a una rapida usura della sede, a una coppia operativa eccessiva e a perdite catastrofiche in presenza di pressioni differenziali elevate. Questi guasti interrompono il funzionamento degli impianti e pongono gravi rischi ambientali. Gli operatori degli impianti spesso si trovano ad affrontare valvole bloccate o guasti prematuri dei componenti durante le transizioni critiche. La valvola a sfera con articolazione a tre vie ancora meccanicamente la sfera, assorbendo la pressione della linea e garantendo una commutazione precisa. Una specifica corretta, tuttavia, richiede una valutazione rigorosa della geometria della porta, della dinamica del flusso e del layout del sistema. Forniamo agli ingegneri di processo e ai team di approvvigionamento un quadro chiaro e indipendente dal fornitore per la valutazione, la specifica e l"integrazione delle valvole deviatrici montate su perno.

Punti chiave

• Perno su flottante: il montaggio del perno è obbligatorio per il servizio del deviatore ad alta pressione per evitare lo schiacciamento della sede a valle e per mantenere prevedibile la coppia di attuazione.

• La geometria della porta determina la funzione: una valvola a sfera con porta a L è standard per la commutazione rigorosa (deviazione), mentre una valvola a sfera con porta a T offre opzioni di flusso continuo ma rischia la miscelazione transitoria.

• La disposizione del sistema è importante: la sostituzione di due valvole di blocco separate con una valvola a sfera a 3 vie riduce l"ingombro delle tubazioni e garantisce una commutazione sincronizzata, sebbene richieda una pianificazione di manutenzione specifica.

• Scala di attuazione: il perno progetta una coppia di base inferiore, ma il servizio del deviatore richiede un dimensionamento conservativo dell"attuatore per gestire la resistenza dinamica del fluido durante la fase di transizione.

Perché il servizio del deviatore richiede un design con perno (sfera flottante)

Gli ingegneri spesso sottovalutano la spinta idraulica presente nelle applicazioni di deviazione. In uno scenario con valvola deviatrice ad alta pressione , la pressione aggressiva della linea forza costantemente la sfera interna contro la porta a valle chiusa. Le valvole a sfera flottanti si affidano interamente a questa pressione per ottenere la tenuta. Spingono la sfera non ancorata direttamente nella sede morbida a valle.

L"elevata pressione differenziale nelle configurazioni flottanti a tre vie provoca molteplici modalità di guasto grave. Crea un"usura diseguale della sede perché il fluido schiaccia in modo aggressivo la sede a valle. Questo attrito estremo fa sì che la valvola si "blocchi" nel tempo. Gli operatori devono quindi installare attuatori sovradimensionati per superare l"attrito statico risultante. Alla fine, la sede deformata consente perdite di bypass catastrofiche.

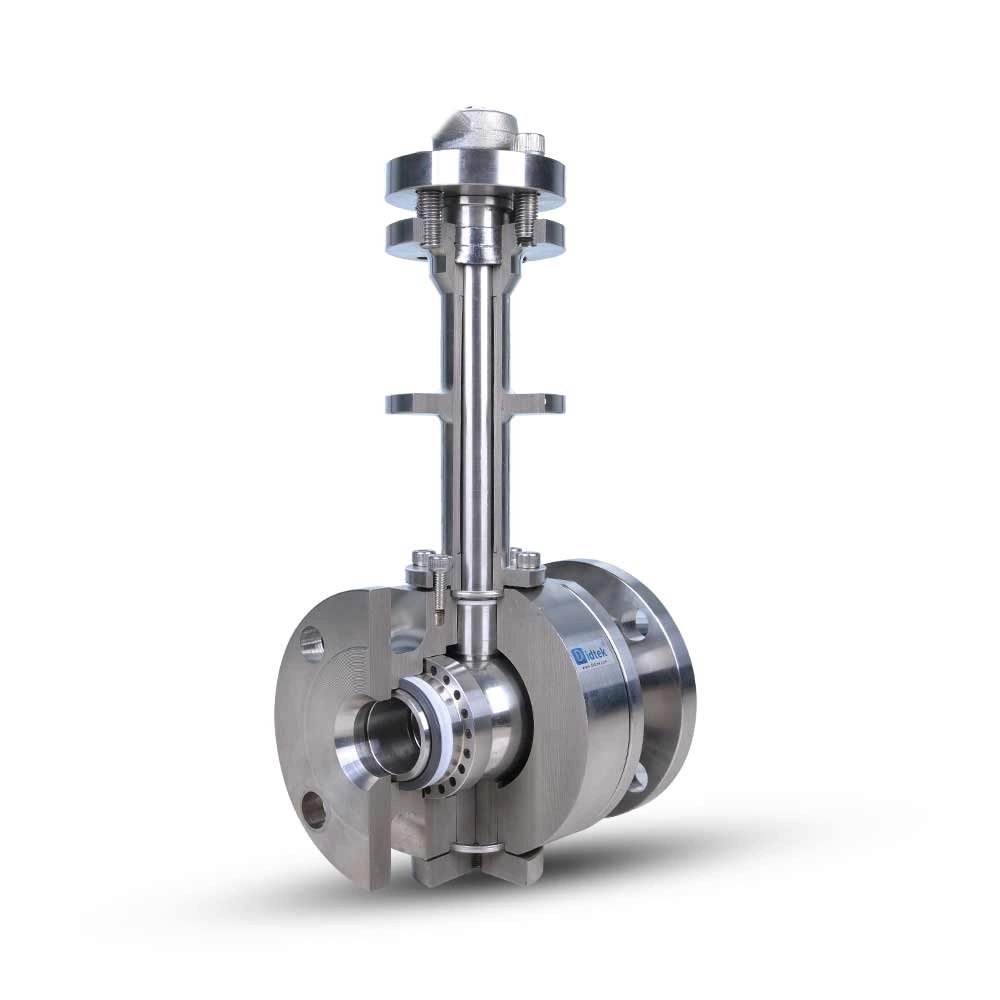

Il montaggio su perno risolve completamente queste limitazioni meccaniche. Il design del perno ancora meccanicamente la sfera nella parte superiore e inferiore utilizzando alberi robusti. Questo ancoraggio strutturale assorbe completamente la spinta idraulica. Sposta il carico pesante dalle sedi delicate e lo trasferisce nel robusto forgiato del corpo valvola. I sedili necessitano solo di piccole molle interne per mantenere la tenuta contro la sfera.

È possibile identificare un"installazione corretta del deviatore osservando criteri specifici. L’operazione deve dimostrare i seguenti parametri di riferimento:

• Coppia operativa significativamente inferiore rispetto agli equivalenti flottanti.

• Durata prolungata della seduta che richiede meno arresti programmati per manutenzione.

• Capacità di tenuta bidirezionale o multidirezionale verificabile su tutte le porte.

• Prestazioni stabili dell"attuatore senza la necessità di frequenti ricalibrazioni.

Porta a L e porta a T: selezionare la geometria giusta per la deviazione

La selezione della geometria corretta della porta interna determina la modalità di transizione del fluido tra i percorsi delle tubazioni. Gli ingegneri devono scegliere tra due configurazioni primarie della sfera in base ai requisiti del processo.

Valvola a sfera con porta L (deversione rigorosa)

Una valvola a sfera con porta L richiede una rotazione di 90 gradi per dirigere il flusso da un ingresso comune a una delle due uscite reciprocamente esclusive. Il canale interno forma un angolo retto. Indirizza rigorosamente i media al percorso A o al percorso B.

È necessario specificare questa geometria per l"arresto assoluto della linea alternativa. Eccelle nelle applicazioni che richiedono una rigorosa separazione dei percorsi dei fluidi. Tuttavia, questo design presenta una netta limitazione meccanica. L"interruzione completa del flusso avviene momentaneamente durante la rotazione di 90 gradi. Gli ingegneri lo chiamano uno scenario "testa morta". Le pompe a monte subiranno per breve tempo un flusso pari a zero, il che, se non gestito, può attivare i sistemi di sicurezza.

Valvola a sfera con porta a T (flusso continuo e suddivisione)

Una valvola a sfera con porta a T presenta un canale interno diretto intersecato da un canale perpendicolare. È pienamente in grado di deviare il flusso utilizzando una capacità di rotazione di 180 gradi. Tuttavia, i produttori lo progettano principalmente per dividere i flussi di flusso o mescolare più input.

Questa configurazione funziona meglio per le applicazioni in cui le apparecchiature a monte non possono essere inattive. Permette la commutazione "make-before-break". La valvola apre leggermente il nuovo percorso del flusso prima di chiudere completamente quello vecchio. Ciò impedisce picchi di pressione a monte. La limitazione principale è il rischio più elevato di contaminazione incrociata temporanea. Piccole quantità di fluido dal percorso A si mescoleranno nel percorso B durante la rotazione di transizione.

Tabella: Confronto delle caratteristiche della geometria delle porte

Il dibattito ingegneristico: una valvola a 3 vie contro due valvole separate

Gli ingegneri chimici e idraulici discutono spesso sull"architettura ottimale per la deviazione del flusso. È possibile convogliare i fluidi utilizzando una singola valvola multiporta o una combinazione di valvole di blocco standard. Entrambi gli approcci offrono vantaggi operativi unici.

La scelta di una valvola a sfera singola a 3 vie garantisce la sincronizzazione garantita. Diventa meccanicamente impossibile avere entrambe le linee aperte o chiuse in modo errato se adeguatamente predisposte. Ciò fornisce un meccanismo di routing a prova di errore. Riduce inoltre significativamente l'ingombro delle tubazioni e i costi di installazione. Si elimina la necessità di un complesso raccordo per tubi con giunzione a T, di una seconda valvola di blocco pesante e di un attuatore automatizzato ridondante.

In alternativa, l"utilizzo di due valvole a 2 vie separate offre un migliore isolamento per la manutenzione. I tecnici trovano molto più semplice effettuare la manutenzione di una linea specifica mantenendo operativa l"altra tramite circuiti di bypass. Valvole separate garantiscono inoltre un controllo assoluto della contaminazione. Il rischio di crossover transitorio che a volte può verificarsi all"interno della cavità di una valvola multiporta durante la rotazione è pari a zero.

Raccomandiamo una matrice decisionale strutturata per questa scelta architetturale. Scegli l"opzione multiporta singola quando lo spazio fisico, il costo del progetto e l"attuazione sincrona sono fondamentali. Scegliere valvole doppie separate se l"isolamento assoluto della linea durante le transizioni rimane un requisito di conformità normativa rigorosa.

Criteri di specifica chiave per applicazioni industriali e idrauliche

Specifiche adeguate prevengono guasti prematuri in ambienti difficili. È necessario valutare rigorosamente i materiali del sedile, i limiti di pressione e le forze di attuazione.

Selezione del materiale del sedile in base ai media

1. Analizza la purezza dei fluidi di processo: le sedi morbide realizzate in PTFE, nylon o PEEK funzionano in modo eccellente per i fluidi puliti. Il PEEK diventa obbligatorio per temperature e pressioni elevate a causa della sua rigidità meccanica.

2. Valutare l'abrasività dei mezzi: le sedi metalliche rivestite con carburo di tungsteno o carburo di cromo sono obbligatorie per i mezzi abrasivi. È necessario specificare sedi metalliche per fanghi o servizi gravosi ad alta temperatura in cui la plastica morbida si scioglierebbe o si eroderebbe.

Valori di pressione e dimensionamento del foro

È necessario abbinare attentamente le classificazioni delle classi ASME o ANSI ai picchi di pressione del sistema previsti. Questo abbinamento diventa particolarmente cruciale quando si specifica una valvola a sfera idraulica per macchinari pesanti. Gli accessori dei trattori e le presse industriali generano enormi picchi di pressione durante il funzionamento. Il corpo della valvola deve contenere questi picchi transitori in modo sicuro.

Inoltre, gli ingegneri devono decidere tra configurazioni a passaggio pieno e passaggio ridotto. I modelli a passaggio totale mantengono canali di flusso delle dimensioni di un tubo, riducendo al minimo le cadute di pressione. I modelli a diametro ridotto creano variazioni della velocità del flusso e cadute di pressione minori, ma riducono il peso e le dimensioni complessivi del componente.

Considerazioni sul dimensionamento dell"attuatore

L"attuazione richiede calcoli ingegneristici precisi. Non dimensionare l"attuatore automatizzato solo in base alla coppia statica. È necessario tenere conto attivamente della coppia dinamica di "stacco" necessaria per spostare i percorsi del flusso sotto la massima pressione differenziale. La resistenza al fluido cambia in modo significativo mentre la palla ruota a metà della sua corsa. Applicare sempre un fattore di sicurezza conservativo ai calcoli della coppia.

Rischi di implementazione e lezioni di rollout

L"installazione di un complesso sistema di deviazione del flusso introduce rischi operativi specifici. Gli ingegneri di processo devono anticipare gli shock del sistema e i fattori ambientali durante la messa in servizio.

Le valvole automatizzate ad azione rapida possono causare gravi colpi d"ariete in caso di direzione morta di una configurazione con porta a L. L"energia cinetica del fluido in movimento si ferma istantaneamente, creando un"onda d"urto distruttiva. È possibile mitigare questo rischio controllando attivamente la velocità dell"attuatore. Utilizzare limitatori di controllo del flusso sugli attuatori pneumatici per rallentare la rotazione. Se si utilizzano attuatori elettrici, implementare azionamenti a frequenza variabile (VFD) per ridurre la velocità durante i gradi finali di chiusura.

È inoltre necessario occuparsi della riduzione della pressione nella cavità. I design del perno intrappolano intrinsecamente un piccolo volume di fluido nella cavità del corpo tra i sedili. Se il mezzo di processo si espande a causa dei cambiamenti della temperatura ambiente, la pressione intrappolata aumenta rapidamente. I meccanismi di scarico della cavità sono fondamentali per prevenire il bloccaggio della valvola o la rottura catastrofica del corpo. Specificare sedi con scarico automatico (effetto pistone singolo) o valvole di spurgo a cavità esterna per gestire questa espansione.

Infine, l"orientamento dell"installazione influisce drasticamente sulla longevità. L"orientamento dello stelo verso l"alto è una pratica standard per prevenire l"accumulo di detriti pesanti nell"area sensibile dell"imballaggio. Il corretto orientamento verticale si rivela particolarmente importante negli scenari di flusso multidirezionale. I sedimenti possono depositarsi in modo imprevedibile all"interno del corpo della valvola, causando danni abrasivi sul cuscinetto del perno inferiore se orientato in modo errato.

Conclusione

La scelta di una valvola a sfera con articolazione a tre vie per il servizio del deviatore richiede un'attenta analisi ingegneristica. È necessario dare priorità alla stabilità meccanica selezionando un design ancorato a perno rispetto alle alternative flottanti. La valutazione della geometria precisa del percorso tra la rigorosa deviazione della porta L o la miscelazione continua della porta T determina la sicurezza del sistema. La gestione della meccanica del flusso transitorio previene costosi danni alle apparecchiature.

Gli ingegneri dovrebbero agire immediatamente compilando una scheda dati di processo completa. Dettagliare la pressione differenziale massima prevista su tutte le porte. Definisci il rischio incrociato accettabile, decidendo formalmente tra operazioni make-before-break e break-before-make. Conferma la tua disponibilità di attuazione in loco prima di contattare i produttori per un elenco finale.

Domande frequenti

D: È possibile utilizzare una valvola a sfera con attacco a T esclusivamente per deviare il servizio?

R: Sì, utilizzando un attuatore con arresti a 90 gradi, una porta a T può fungere da deviatore. Tuttavia, consentirà brevemente il flusso in entrambe le porte a valle contemporaneamente durante la transizione meccanica. Ciò lo rende inadatto se è necessario un rigoroso isolamento del percorso.

D: Perché una valvola a sfera flottante non è consigliata per applicazioni con deviatore ad alta pressione?

R: L"alta pressione spinge la sfera galleggiante in modo aggressivo nella sede chiusa a valle. Questa spinta fisica costante porta a una rapida deformazione della sede, perdite di bypass e attrito eccessivo. I requisiti di coppia risultanti superano facilmente gli attuatori automatizzati standard.

D: Qual è la differenza tra "make-before-break" e "break-before-make" nelle valvole a 3 vie?

R: "Make-before-break" collega il nuovo percorso del flusso prima di chiudere completamente quello vecchio. Ciò impedisce picchi di pressione ma consente la miscelazione del fluido. "Break-before-make" chiude completamente il primo percorso prima di aprire il secondo. Ciò impedisce completamente la miscelazione ma provoca un momentaneo blocco della testa morta.

D: Le valvole trunnion a 3 vie sono adatte per il flusso bidirezionale?

R: Sì. Poiché i perni meccanici ancorano saldamente la sfera e le sedi interne sono generalmente caricate a molla contro la superficie della sfera, gestiscono senza sforzo il fluido che entra da qualsiasi direzione. Ciò differisce in modo significativo da molti modelli flottanti unidirezionali.
