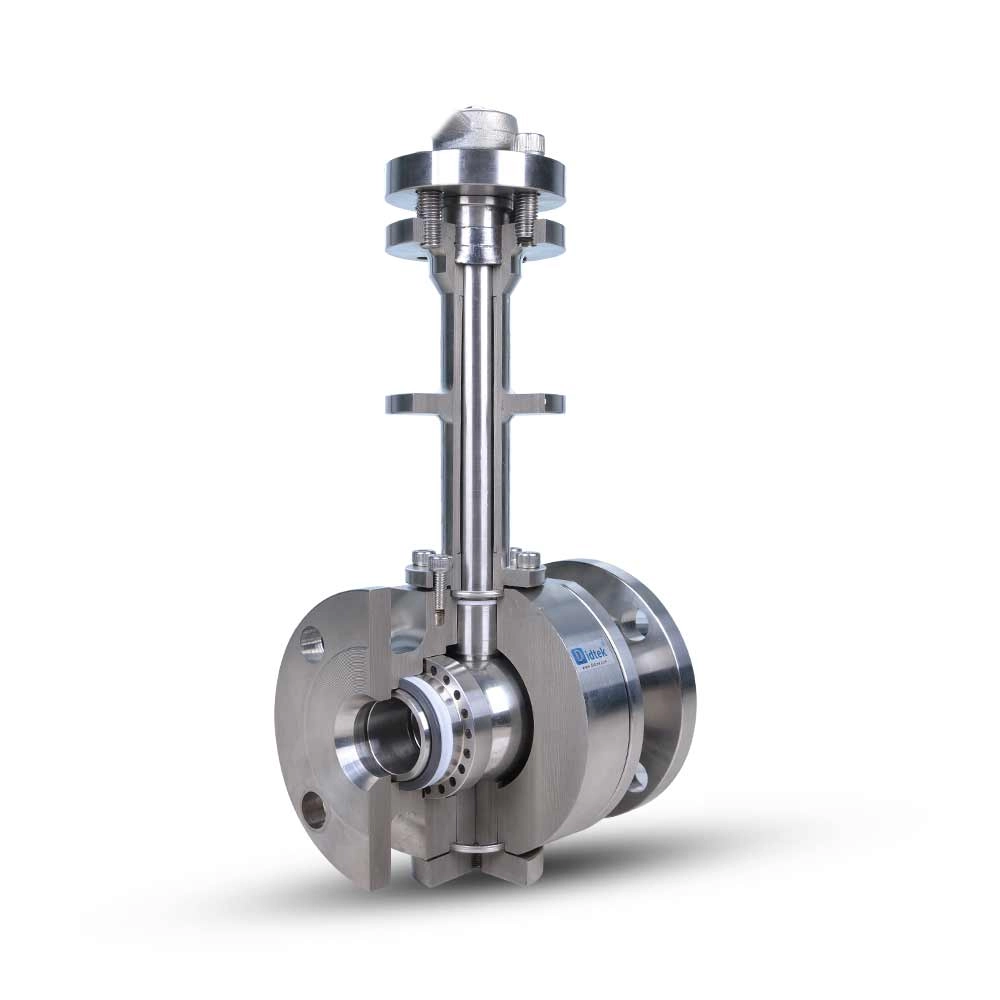

Valvola a sfera trunnion con sede metallica: come scegliere per alte temperature

Il guasto delle valvole nelle raffinerie petrolchimiche e negli impianti di produzione di energia comporta enormi rischi finanziari e di sicurezza. Le condutture per servizi gravosi sono esposte ogni giorno a pressioni estreme e stress termico. In queste condizioni difficili, apparecchiature di scarsa qualità diventano rapidamente una responsabilità pericolosa. Le tradizionali architetture morbide e fluttuanti presentano limiti innegabili. I materiali polimerici si sciolgono, si deformano o si estrudono se esposti a calore estremo. Questo degrado fisico compromette istantaneamente la tenuta critica. Inoltre, una sfera flottante standard fa molto affidamento sulla pressione della linea. La pressione sposta la sfera a valle e sovraccarica fortemente la sede. La valvola a sfera con articolazione a sede metallica si distingue come la scelta architettonica definitiva per il servizio industriale gravoso. Abbiamo progettato questa guida completa per definire i tuoi esatti requisiti tecnici. Scoprirai come specificare i parametri precisi necessari per un funzionamento altamente affidabile. Esploreremo la scelta dei materiali strutturali, gli standard di tenuta del settore e i rivestimenti duri essenziali.

Punti chiave

• Le sedi morbide in genere si guastano a temperature superiori a 260°C (500°F); i design con sede in metallo sono obbligatori per temperature estreme sostenute.

• Il montaggio con perno impedisce alla sfera di schiacciare la sede a valle sotto l"elevata pressione e l"espansione termica.

• Le specifiche corrette richiedono l"abbinamento dei rivestimenti duri (ad esempio, carburo di tungsteno, stellite) all"abrasività e al profilo di temperatura del supporto specifico.

• La conformità con gli standard precisi sulle perdite (ad esempio, ANSI/FCI 70-2 Classe V o VI) e la scelta del materiale strutturale (forgiato o fuso) determinano l"affidabilità a lungo termine.

Perché le temperature estreme richiedono un design con perno con sede in metallo

Quando si gestiscono condotte industriali gravose, il rapido degrado termico rappresenta una minaccia costante e grave. Le sedi morbide standard si basano su polimeri come PTFE, RTFE o PEEK. Questi materiali funzionano perfettamente in ambienti standard. Tuttavia, perdono rapidamente la loro integrità strutturale al di sopra dei 260°C (500°F). Il calore elevato li fa ammorbidire, sciogliere o estrudere fisicamente dall"area di tenuta sotto pressione. Questa degradazione del polimero porta a scoppi catastrofici o gravi perdite a valle. Semplicemente non è possibile rischiare questi guasti imprevedibili nei processi chimici pericolosi o nella generazione di vapore.

Dobbiamo anche esaminare attentamente le forze meccaniche in gioco durante il funzionamento. Il design a sfera flottante si basa interamente sulla pressione del fluido a monte. La pressione spinge con forza la sfera contro la sede a valle per creare una tenuta temporanea. Aggiungi un calore estremo a questa equazione meccanica e la palla sferica si espande. La combinazione di dilatazione termica e spinta ad alta pressione sovraccarica gravemente l"anello di sede. Ciò provoca danni fisici permanenti e guasti immediati al sistema.

Il vantaggio del perno risolve direttamente questo incubo meccanico. Un robusto stelo inferiore del perno fissa la sfera saldamente in posizione. Assorbe la massiccia spinta della pressione di linea direttamente nel pesante corpo della valvola. La palla ruota liberamente sul proprio asse senza spostarsi a valle. Questo design ingegnerizzato protegge il sedile dall'usura eccessiva e dallo schiacciamento termico. Garantisce una coppia di tenuta costante e gestibile. Per gli ambienti che richiedono la gestione simultanea della pressione e del calore, la valvola a sfera con perno rimane il requisito di base non negoziabile.

Criteri fondamentali di valutazione per una valvola a sfera per alta temperatura

La scelta della giusta valvola a sfera per alte temperature richiede un'attenzione rigorosa ai dettagli strutturali interni. È necessario valutare la metallurgia di base, le tolleranze esatte delle perdite e la meccanica interna dinamica.

Materiale e costruzione del corpo base

I produttori costruiscono corpi valvola utilizzando metodi di fusione o forgiatura. Le carrozzerie fuse costano meno in anticipo ma comportano rischi operativi intrinseci. Il processo di fusione liquida spesso lascia porosità microscopiche, ritiro o vuoti nella parete metallica. Questi difetti nascosti si espandono violentemente sotto shock termico estremo, causando improvvisi e pericolosi cedimenti del guscio.

Consigliamo vivamente di selezionare una valvola in metallo forgiato per applicazioni gravose. L'acciaio forgiato presenta una struttura a grana uniforme e altamente compressa. Elimina completamente le porosità interne ed i vuoti nascosti. Questa struttura densa offre una resistenza superiore agli shock termici intensi e alle sollecitazioni meccaniche delle tubazioni. La scelta della lega ad alta temperatura dipenderà completamente dalla soglia di calore specifica:

• Acciaio al carbonio (A105): affidabile per processi industriali moderati che operano fino a 425°C (800°F).

• Acciaio inossidabile (F304 / F316): offre un'eccellente resistenza alla corrosione per ambienti che raggiungono fino a 538°C (1000°F).

• Inconel o Monel: Assolutamente necessario per ambienti termici estremi superiori a 800°C (1470°F).

Tolleranze delle classi di perdita

Gli acquirenti spesso fraintendono i tassi di perdita accettabili nelle applicazioni con servizi gravosi. Una valvola a sfera con sede metallica non raggiunge naturalmente una chiusura a tenuta di bolle. I polimeri morbidi si adattano facilmente alla superficie curva della palla. I componenti metallici semplicemente non possono flettersi o deformarsi allo stesso modo.

È necessario definire chiaramente le perdite accettabili in base alla criticità del processo. Lo standard industriale, ANSI/FCI 70-2, definisce questi limiti con precisione matematica. Il test di Classe V prevede l"uso di acqua ad alta pressione e consente gocce minime al minuto. La Classe VI rappresenta lo standard più elevato in assoluto per le guarnizioni metalliche. Permette solo un numero molto limitato e conteggiato di bolle d"aria al minuto. Specificare la Classe VI se l"applicazione prevede gas tossici, sostanze chimiche volatili o rigide normative ambientali.

Meccanismi del sedile a molla

Il metallo si espande notevolmente quando viene riscaldato. Si restringe rapidamente una volta raffreddato. Questo costante ciclo termico provoca il caos sui componenti interni statici. Se il sedile rimane rigido, l"espansione termica bloccherà saldamente la sfera. Al contrario, un raffreddamento rapido creerà spazi microscopici e causerà perdite immediate.

I sedili dinamici e dotati di molla prevengono entrambi gli scenari di guasto. Gli ingegneri installano robuste molle Inconel o Belleville dietro i sedili in metallo. Queste molle mantengono sempre un contatto continuo e stabile tra la sede e la sfera. Assorbono l"espansione fisica durante i picchi di temperatura massicci. Spingono continuamente il sedile in avanti durante i raffreddamenti improvvisi. Questa azione dinamica garantisce una tenuta affidabile indipendentemente dalle rapide fluttuazioni termiche.

Selezione dei rivestimenti duri per la sfera e la sede

Lo sfregamento aggressivo del metallo nudo contro il metallo nudo crea un attrito immenso. Questo attrito genera un calore localizzato estremo. I due metalli si corroderanno rapidamente, si graffieranno e si legheranno insieme in modo permanente. È necessario applicare rivestimenti duri specializzati per prevenire questa rapida usura. Questi rivestimenti specifici proteggono le superfici progettate con precisione e prolungano la vita operativa.

Valutazione delle tecnologie di rivestimento per una valvola a sfera a sede rigida

Le prestazioni sul campo della valvola a sfera a sede rigida dipendono fortemente dal trattamento superficiale scelto. I tecnici spesso li applicano tramite spruzzatura termica HVOF (High-Velocity Oxygen Fuel). È necessario abbinare la chimica del rivestimento all'abrasività del supporto e alla temperatura di picco. Esamina le opzioni tecnologiche di seguito.

Tabella comparativa dei rivestimenti duri

Il processo di lappatura

L"applicazione dello spesso rivestimento superficiale è solo la prima fase di produzione. Il produttore deve accoppiare perfettamente il set sfera e sede prima del montaggio. I tecnici eseguono una meticolosa procedura di fabbrica chiamata lappatura. Macinano fisicamente insieme la sfera rivestita e le sedi utilizzando pasta diamantata industriale. Ciò garantisce un profilo superficiale coordinato al 100% su tutta la fascia di tenuta. Non è possibile scambiare questi componenti successivamente sul campo. Rimangono un insieme permanentemente abbinato per garantire l"assoluta integrità della tenuta.

Rischi di implementazione: gestione del legame termico e del grippaggio

Anche le apparecchiature più costose possono guastarsi se si ignorano i rischi di implementazione a livello di sistema. È necessario gestire in modo proattivo il vincolo termico, l"accumulo di detriti abrasivi e i carichi di attuazione pesanti.

Mitigazione del legame termico

Picchi improvvisi di temperatura creano un fenomeno altamente pericoloso noto come legame termico. La sfera sferica si espande tipicamente più velocemente della spessa parete esterna del corpo. Se le tolleranze di fabbrica sono troppo strette, la sfera in espansione si blocca violentemente contro le sedi. L"unità diventa completamente inutilizzabile.

È possibile evitare ciò specificando in anticipo le tolleranze di produzione corrette. Discuti le tue esatte tariffe di riscaldamento con il team di ingegneri. Progetteranno spazi di dilatazione termica personalizzati per accogliere il cambiamento. Inoltre, è necessario assicurarsi che utilizzino materiali interni con adattamento termico. Lo stelo, la sfera e il corpo dovrebbero idealmente possedere coefficienti di dilatazione termica quasi identici.

Considerazioni specifiche sui media

I tuoi mezzi fluidi determinano l"esatto profilo del sedile di cui hai bisogno. I gas ad alta temperatura richiedono una fascia di tenuta eccezionalmente liscia e ampia. I gas penetrano facilmente nei graffi microscopici, quindi la finitura superficiale deve rimanere impeccabile.

I liquidi viscosi o i fanghi carichi di particolato rappresentano una sfida completamente diversa. Le particelle solide rimangono intrappolate tra la sfera e la sede durante la rotazione. Ciò rovina nel tempo il costoso rivestimento duro. Per queste applicazioni gravose è necessario richiedere sedi raschianti specializzate. Il bordo anteriore affilato della sede del raschiatore taglia fisicamente via i detriti. Pulisce attivamente la superficie della palla ogni volta che gira.

Dimensionamento dell"attuazione

Il contatto metallo-metallo genera un attrito rotazionale incredibilmente elevato. Di conseguenza, questi sistemi richiedono una coppia operativa significativamente più elevata rispetto alle varianti con sede morbida. Sottodimensionare il tuo attuatore pneumatico o elettrico paralizzerà completamente il tuo sistema automatizzato. Seguire questi passaggi critici quando si dimensionano gli attuatori per carichi pesanti:

1. Calcolare la coppia di funzionamento di base richiesta alla pressione operativa massima assoluta.

2. Aggiungi il coefficiente di attrito specifico generato dal rivestimento duro scelto.

3. Considerare l"enorme coppia di spunto necessaria dopo che l"attrezzatura rimane inattiva a temperature elevate.

4. Sovradimensionare la scelta dell"attuatore finale con un generoso margine di sicurezza compreso tra il 30% e il 50%.

Selezione del partner Valve e passaggi successivi

L"approvvigionamento di attrezzature per servizi gravosi richiede un"approfondita due diligence ingegneristica. È necessario verificare approfonditamente le credenziali del produttore prima di firmare gli ordini di acquisto. I fallimenti nel controllo di qualità in questo settore critico provocano disastri a livello di impianto.

Verifica degli standard

Un fornitore autorevole deve rispettare rigorosamente le normative di settore riconosciute a livello globale. Assicurati che dispongano di certificazioni API 6D attive per applicazioni di pipeline impegnative. Richiedono un"aderenza rigorosa e documentata alla norma API 598 per test di pressione completi. Inoltre, verifica le certificazioni dei test antincendio API 607 ​​o API 6FA. Ciò garantisce che l"unità rimanga completamente ignifuga e contenuta durante un"emergenza.

Prova del test

Non accettare mai attrezzature per servizi gravosi senza una storia di test documentata. Consiglia al tuo team di approvvigionamento di richiedere rapporti ufficiali sui test ad alta temperatura (HT). Questi rapporti dettagliati dimostrano che il gruppo mantiene effettivamente la sua classe di perdita alla temperatura operativa di picco. Inoltre, richiedete rapporti completi sui test sui materiali (MTR) secondo EN 10204 3.1 o 3.2. Gli MTR verificano rigorosamente l"esatta composizione chimica delle leghe forgiate utilizzate nel tuo ordine.

Passaggio successivo attuabile

Non rivolgersi a un produttore con requisiti vaghi o incompleti. È necessario prima raccogliere i parametri operativi esatti. Documenta la tua temperatura massima continua e la temperatura di picco assoluta. Registrare la pressione massima della linea e definire chiaramente il tipo di mezzo fluido. Specificare la portata richiesta e la classe di perdita target. Una volta compilati questi dati vitali, consultare un produttore specializzato per una revisione tecnica completa.

Conclusione

• La scelta di apparecchiature per servizi gravosi ad alta temperatura implica il bilanciamento esperto dell"espansione termica, della gestione dell"attrito e della scienza dei materiali avanzata.

• Un"architettura con perno completamente supportato elimina i guasti meccanici comunemente riscontrati nei progetti flottanti sottoposti a intenso stress termico.

• I rivestimenti duri di precisione come la stellite e il carburo di tungsteno prevengono l"usura distruttiva e prolungano significativamente la durata operativa.

• La precisione delle specifiche iniziali determina direttamente la sicurezza, l"efficienza e l"affidabilità meccanica complessiva del vostro impianto.

• Raccogli oggi stesso i dati specifici sui fluidi e sulla pressione e richiedi supporto tecnico dedicato o download CAD per iniziare la revisione tecnica.

Domande frequenti

D: Qual è la temperatura operativa massima per una valvola a sfera con perno con sede metallica?

R: Il limite massimo dipende interamente dalla lega di base e dal rivestimento applicato. L"acciaio al carbonio standard funziona in modo affidabile fino a 425°C (800°F). Tuttavia, i progetti specializzati che utilizzano corpi Inconel avanzati e rivestimenti duri in Stellite possono facilmente superare gli 800°C (1470°F) in applicazioni industriali gravose.

D: Una valvola a sfera con sede metallica può ottenere perdite pari a zero?

R: La vera "perdita zero" è incredibilmente rara nella tenuta metallo-metallo. I polimeri morbidi si conformano facilmente, ma i metalli rigidi no. ANSI/FCI 70-2 Classe VI è lo standard più elevato riconosciuto. Consente un tasso di bolle al minuto ammissibile e altamente limitato, accettabile per la maggior parte dei processi critici.

D: Perché una valvola a sfera con articolazione è migliore di una valvola a sfera flottante per le alte temperature?

R: Il design del perno isola completamente la sede dalla pressione totale della linea. Uno stelo inferiore fissa saldamente la palla in posizione. Ciò previene i gravi danni meccanici causati quando la spinta ad alta pressione si combina con una rapida espansione termica per schiacciare la sede a valle.

D: Cosa causa il grippaggio nelle valvole metalliche ad alta temperatura?

R: Il grippaggio si verifica quando metalli nudi identici si sfregano insieme sotto un"intensa pressione elevata. L"attrito estremo e la mancanza di lubrificazione causano la saldatura e la lacerazione dei microscopici picchi superficiali. L"applicazione di rivestimenti duri specializzati come Stellite previene efficacemente questo attrito distruttivo.
