Valvola a sfera trunnion criogenica per GNL: guida alla manutenzione -196°C

Nella lavorazione e nel trasporto del gas naturale liquefatto (GNL), il guasto delle valvole a -196°C porta a emissioni fuggitive catastrofiche. Questi guasti comportano rischi immediati per la sicurezza e tempi di inattività esorbitanti delle strutture. Mentre le valvole flottanti spesso sono sufficienti per linee più piccole e a bassa pressione, le applicazioni GNL ad alta pressione e di grande diametro richiedono soluzioni significativamente più robuste. Richiedono la stabilità meccanica di una valvola a sfera con perno criogenico per resistere a gravi stress operativi. I progetti standard semplicemente non sono in grado di gestire l’estrema contrazione termica e le elevate cadute di pressione presenti in questi sistemi complessi. Questa guida fornisce agli ingegneri delle tubazioni e ai team di approvvigionamento un quadro rigoroso e basato sull'evidenza. Imparerai esattamente come valutare, specificare e selezionare una valvola di servizio GNL per ambienti spietati a -196°C. Esploriamo i vantaggi meccanici, i meccanismi critici di sicurezza e i rigorosi protocolli di test per garantire operazioni completamente sicure e prevedibili.

Punti chiave

• Necessità del perno: i design fissi delle sfere assorbono la pressione della linea attraverso l'albero del perno, prevenendo un attrito eccessivo sulle sedi a valle e garantendo una coppia operativa prevedibile a temperature criogeniche.

• Caratteristiche critiche di sicurezza: le inclusioni obbligatorie per qualsiasi valvola a -196 gradi sono i coperchi estesi (per proteggere la guarnizione dello stelo dal congelamento) e i meccanismi automatici di scarico della pressione della cavità.

• Strategia di manutenzione: le configurazioni top-entry dominano i progetti GNL su larga scala grazie alla loro capacità di manutenzione in linea, riducendo drasticamente i tempi di fermo dell’impianto.

• Convalida del fornitore: una selezione affidabile richiede la prova dei test criogenici (ad esempio, BS 6364) utilizzando azoto liquido e la conformità verificata delle emissioni fuggitive.

Perché le operazioni di GNL a -196°C richiedono progetti con perno rispetto a quelli flottanti

Le valvole flottanti standard si affidano intrinsecamente alla pressione di linea per spingere la sfera interna nella sede a valle. Nelle linee GNL ad alta pressione, questo specifico meccanismo di progettazione diventa un ostacolo pericoloso. L"elevata pressione della linea genera una spinta immensa. Questa forza costante provoca un rapido schiacciamento della sede, un"usura accelerata del polimero e picchi di coppia altamente imprevedibili. Quando una valvola si blocca durante una situazione di emergenza, l"intera struttura è esposta a gravi rischi operativi e di sicurezza.

Il vantaggio meccanico del perno risolve fondamentalmente questa pericolosa dinamica. Gli ingegneri progettano queste valvole con alberi superiore e inferiore. Ancorano fisicamente la palla al suo posto. Il design strutturale del perno assorbe la massiccia spinta della pressione di linea direttamente nel corpo della valvola. Isola completamente le sedi di valle da eccessive sollecitazioni meccaniche. Poiché le sedi non sopportano l'intero carico della tubazione, il dimensionamento dell'attuatore diventa del tutto prevedibile. Riduci drasticamente il rischio di guasto del sistema automatizzato durante gli arresti di emergenza critici (ESD). Un'affidabile valvola a sfera con articolazione per GNL garantisce che i tuoi sistemi di sicurezza rispondano istantaneamente.

Inoltre, le realtà della tenuta bidirezionale impongono scelte progettuali rigorose. I design del perno utilizzano sedili indipendenti caricati a molla. Queste molle specializzate mantengono un contatto costante e uniforme contro la superficie della sfera. Questa configurazione meccanica consente una tenuta simultanea a monte e a valle altamente efficace. Si ottiene una chiusura affidabile e a tenuta di bolle, indipendentemente dalla direzione del flusso. Improvvise cadute di pressione non compromettono l"integrità della tenuta del sistema di tubazioni.

Dimensioni fondamentali di valutazione per una valvola a sfera per basse temperature

La selezione dei materiali determina la sopravvivenza dei componenti della tubazione in condizioni di freddo estremo. Il freddo estremo restringe rapidamente i metalli di carbonio standard. È necessario specificare esclusivamente acciai inossidabili austenitici come CF8M o CF3M. Queste leghe mantengono la loro duttilità strutturale e prevengono efficacemente il pericoloso infragilimento a bassa temperatura. Gli O-ring elastomerici standard si guastano in modo catastrofico in queste condizioni. Perdono completamente la loro elasticità e si frantumano sotto i -50°C. Pertanto, è necessario specificare guarnizioni a labbro in polimero tecnico. Queste guarnizioni energizzanti forniscono una tenuta dinamica affidabile lungo l'intero gradiente di temperatura. Quando si acquista una valvola a sfera per bassa temperatura , verificare attentamente tutte le certificazioni dei materiali.

Le configurazioni dei posti di solito rientrano in due categorie principali. Devi scegliere tra sedili morbidi e metallici in base alla purezza del fluido.

• Sedi morbide (PCTFE/Kel-F): questi polimeri forniscono un'eccellente chiusura a tenuta di bolle di Classe VI. Sono ideali per flussi di GNL eccezionalmente puliti. Tuttavia, i detriti della tubazione, le scorie di saldatura o le incrostazioni possono facilmente graffiare i polimeri morbidi. Eventuali graffi compromettono immediatamente la tenuta.

• Sedi metallo-metallo: sono assolutamente necessarie per servizi abrasivi o sistemi con particelle. Richiedono una lappatura di fabbrica rigorosa e precisa. È necessario stabilire aspettative ingegneristiche realistiche riguardo ai tassi di perdita accettabili. L'assenza completa di perdite è estremamente difficile a -196°C con sedi metalliche.

I requisiti estesi del cofano coinvolgono la fisica termica fondamentale. È necessario tenere il premistoppa, i materiali di imballaggio e l"attuatore lontano dalla zona criogenica. Un cofano allungato crea un"essenziale colonna di gas isolante. I vapori salgono in questa colonna e si riscaldano prima di raggiungere la sommità. Questa caratteristica semplice ma fondamentale impedisce all"imballaggio dello stelo di congelarsi. Garantisce un funzionamento affidabile e continuo senza intoppi causati dal ghiaccio.

Una cavità a scarico automatico funge da caratteristica non negoziabile e critica per la sicurezza. Il GNL liquido intrappolato si espande rapidamente poiché assorbe il calore ambientale e vaporizza. Una valvola a -196 gradi deve incorporare sedi specializzate caricate a molla. Questi sedili intelligenti scaricano automaticamente la pressione in eccesso nella cavità nella tubazione a monte. Senza questo meccanismo automatico di limitazione della pressione, i gas in espansione potrebbero rompere in modo catastrofico l'intero corpo della valvola.

ROI sul ciclo di vita: valvole a sfera trunnion per GNL con ingresso superiore e laterale

Esistono due progetti strutturali principali per l"isolamento criogenico. Valutiamo queste categorie di soluzioni basandoci rigorosamente sulla fattibilità della manutenzione, sul peso dell"installazione e sull"efficienza operativa a lungo termine. La scelta del giusto corpo strutturale incide pesantemente sui programmi di consegna della struttura.

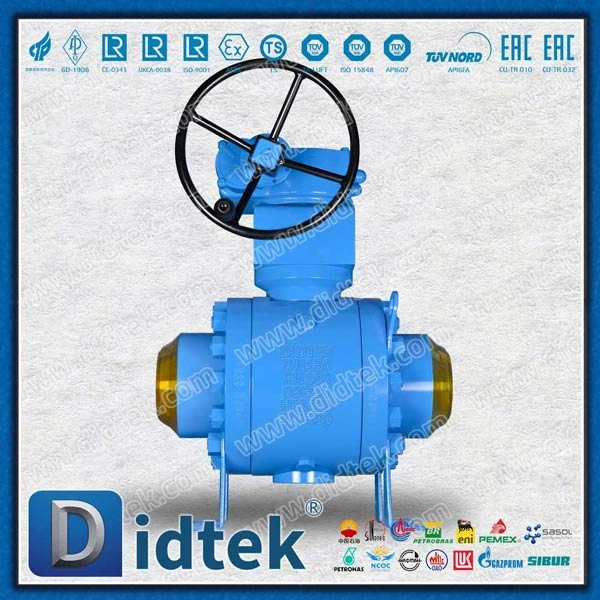

I design con ingresso laterale (due/tre pezzi) offrono attributi distinti per sezioni specifiche della tubazione.

• Pro: Richiedono una spesa in conto capitale iniziale (CAPEX) significativamente inferiore. Presentano un peso complessivo più leggero. Ciò si traduce in un'installazione iniziale più semplice e veloce in gallerie di tubazioni strette.

• Contro: le squadre di manutenzione devono rimuoverli completamente dalla pipeline per eventuali riparazioni interne. La sostituzione della sede o della sfera richiede il taglio di saldature o lo sbullonamento di flange pesanti. Ciò aumenta notevolmente i tempi di inattività della struttura durante le finestre di manutenzione.

I design Top-Entry rappresentano lo standard industriale per gli impianti di produzione su larga scala.

• Pro: Consentono la manutenzione puramente in linea e in loco. I tecnici rimuovono semplicemente la copertura superiore del cofano. Possono quindi estrarre verticalmente l'intero gruppo sfera-sede. Puoi ottenere questo risultato senza mai tagliare il corpo della valvola dalle tubazioni saldate.

• Contro: comportano un costo di approvvigionamento iniziale più elevato. La fusione del corpo in un unico pezzo è notevolmente più pesante. Richiedono inoltre un ingombro spaziale verticale maggiore per lo spazio di estrazione.

La seguente matrice decisionale illustra la strategia di distribuzione ottimale per entrambi i tipi di progettazione.

Matrice di confronto della configurazione delle valvole

Consigliamo vivamente configurazioni con ingresso dall"alto per tubazioni GNL saldate di testa e apparecchiature per percorsi critici. È necessario riservare i modelli con ingresso laterale per linee secondarie flangiate, facilmente accessibili o più piccole.

Rischi di implementazione e installazione di valvole a sfera criogeniche

Lo shock termico presenta un rischio enorme durante la messa in servizio del sistema. Durante la fase iniziale di raffreddamento criogenico si verificano frequentemente perdite dalla flangia. Le diverse metallurgie delle tubazioni si contraggono in modo non uniforme mentre le temperature precipitano a -196°C. È necessario implementare rigorose procedure di torsione a freddo. Seguire questi passaggi specifici per mitigare le perdite pericolose:

1. Eseguire una sequenza di coppia iniziale a temperatura ambiente seguendo i modelli a stella standard.

2. Introdurre lentamente il fluido criogenico per controllare il gradiente termico attraverso la flangia.

3. Lasciare che l"intero corpo valvola e il gruppo flangia raggiungano la temperatura operativa minima.

4. Eseguire una procedura finale di torsione a freddo per tenere conto della massima contrazione del materiale.

L"isolamento e l"integrazione della cella frigorifera richiedono un"attenzione meticolosa ai dettagli. Pratiche di isolamento improprie consentono l"ingresso di umidità atmosferica. Questa umidità si condensa e congela rapidamente. Provoca pericolosi accumuli di ghiaccio attorno alle parti mobili critiche. Il ghiaccio solido può facilmente bloccare lo stelo operativo. Può anche danneggiare permanentemente il gocciolatoio protettivo. Assicurati che i tuoi team di installazione eseguano l"integrazione di celle frigorifere completamente sigillate per prevenire qualsiasi esposizione atmosferica.

L'orientamento dell'installazione determina il successo dei vostri sistemi di protezione termica. I cofani estesi si basano interamente su uno spazio di vapore funzionale. In genere è necessario installarli entro 45 gradi dalla posizione verticale verticale. Questo orientamento rigoroso mantiene intatta la colonna di gas isolante. Protegge attivamente il premistoppa dal contatto con fluidi estremamente freddi. Qualsiasi deviazione grave dalla verticale consente al GNL liquido di raggiungere l'imballaggio, garantendo il guasto della valvola a sfera criogenica .

Logica di selezione: verifica del produttore della valvola di servizio GNL

Una selezione affidabile dei fornitori richiede test rigorosi e verifiche di conformità. Non fare mai affidamento solo su modelli di progettazione teorici. Richiedere prove concrete ed empiriche degli standard di settore riconosciuti. Cerca i certificati ufficiali di test criogenici BS 6364 o Shell MESC SPE 77/200. Assicurarsi che il fornitore esegua regolarmente test di immersione localizzati in azoto liquido (-196°C) sui propri lotti di produzione. Devono misurare accuratamente i tassi di perdita di elio interni ed esterni. Dovrebbero condurre questi test critici direttamente davanti a ispettori di terze parti certificati.

La trasparenza della catena di fornitura e la tracciabilità dei materiali sono altrettanto vitali. È necessario richiedere rigorosamente rapporti completi sui test dei materiali (MTR) per ogni componente contenente pressione. Verificare rigorosamente le origini specifiche della fusione. Questa diligente verifica elimina il rischio enorme derivante dall’utilizzo di acciaio poroso e non conforme. Getti scadenti portano direttamente a microfessure e cedimenti strutturali catastrofici in condizioni di stress criogenico estremo.

Definisci chiaramente le azioni successive quando coinvolgi i produttori. Non accettare semplicemente un preventivo generico. Guida il tuo team di procurement nella richiesta di documentazione tecnica specifica e dettagliata. Richiedi disegni completi di disposizione generale (GA). Richiedi rapporti reali sui campioni di test criogenici da progetti simili passati. Richiedi valori del coefficiente di flusso (CV) altamente dettagliati. Questo meticoloso processo di verifica ti garantisce di ricevere una soluzione veramente ingegnerizzata.

Conclusione

La scelta di una valvola criogenica affidabile rimane un esercizio fondamentale nella mitigazione del rischio operativo. La contrazione termica estrema, l"inevitabile usura del sedile e la necessità di manutenibilità in linea devono dettare le specifiche tecniche finali. Dare priorità alla stabilità meccanica sopra ogni altra cosa quando si maneggia il gas naturale liquefatto.

Invitiamo gli acquirenti a valutare attentamente le spese di capitale iniziali rispetto alle realtà di manutenzione a lungo termine. Il costo iniziale dei progetti top entry spesso sembra elevato. Tuttavia, ciò impallidisce in confronto al costo proibitivo derivante dall’eliminazione delle valvole saldate da una linea GNL attiva e altamente redditizia. I tempi di inattività dello stabilimento cancellano rapidamente qualsiasi risparmio iniziale sull"approvvigionamento.

Non lasciare al caso il tuo prossimo grande progetto. Incoraggia i tuoi team di ingegneri a richiedere consulenze tecniche nelle prime fasi della fase di progettazione. Scarica una lista di controllo delle specifiche dettagliata e conforme agli standard per garantire che ogni singolo parametro sia accuratamente controllato per il tuo prossimo progetto GNL.

Domande frequenti

D: Qual è la temperatura minima nominale per una valvola a sfera trunnion standard per GNL?

R: La valutazione minima è -196°C (-320°F). Questo funge da standard globale per la gestione dell’azoto liquido e del GNL. Per raggiungere questa valutazione è necessario che i produttori utilizzino materiali specifici per il corpo austenitico, come CF8M, insieme a sedi morbide in PCTFE durevoli per evitare la frantumazione.

D: Perché è necessario uno stelo esteso per una valvola da -196 gradi?

R: Uno stelo esteso crea una colonna di gas isolante cruciale sopra la linea del liquido. Questo spazio di vapore impedisce fisicamente al freddo estremo di risalire lo stelo metallico. Senza di esso, il premistoppa dello stelo e l"attuatore automatizzato si congelerebbero, causando un guasto meccanico completo.

D: Qual è la differenza tra una valvola a sfera criogenica DBB e DIB?

R: DBB sta per Double Block and Bleed e utilizza sedi unidirezionali che sigillano contro la pressione proveniente dalle estremità delle tubazioni. DIB significa Double Isolation and Bleed, caratterizzato da sedili bidirezionali che sigillano da entrambe le direzioni. Questa differenza ha un forte impatto sul modo in cui gli ingegneri progettano i meccanismi di scarico della cavità.

D: In che modo una valvola criogenica gestisce la pressione nella cavità intrappolata?

R: Gestisce la pressione utilizzando le sedi Single Piston Effect (SPE). Questi sedili progettati sono caricati meccanicamente a molla. Quando il GNL intrappolato vaporizza e si espande, le molle consentono ai sedili di flettersi automaticamente. Ciò scarica in modo sicuro la pericolosa sovrappressione nella tubazione a monte.
