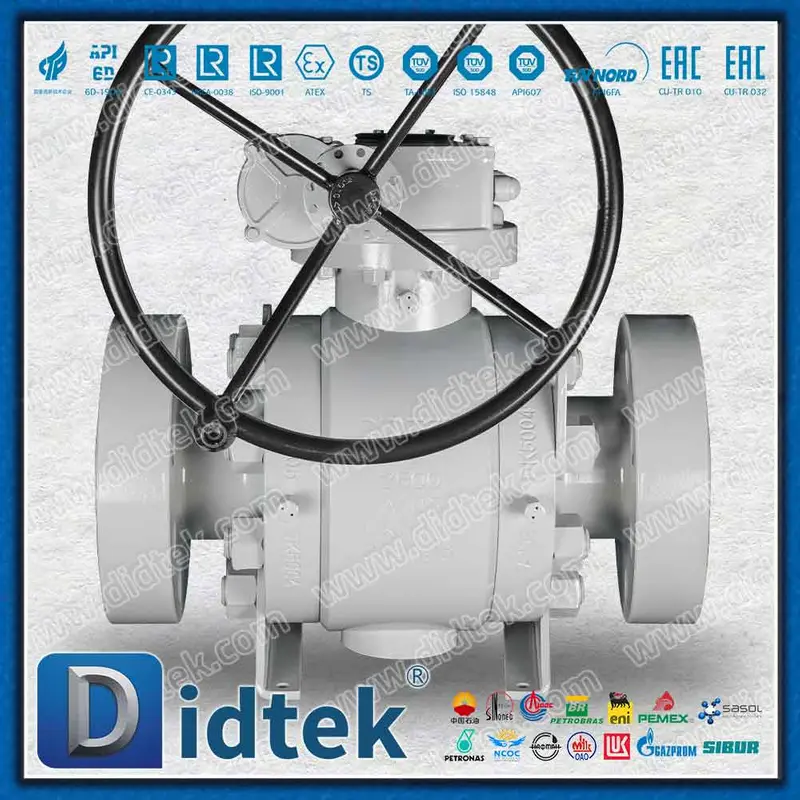

Valvola a sfera trunnion flangiata WCB con riduttore: confronto costi-benefici

L"aumento delle dimensioni e della pressione delle tubazioni richiede soluzioni di intercettazione altamente affidabili. Farlo senza gonfiare inutilmente le spese in conto capitale (CAPEX) rappresenta una sfida quotidiana per i team di procurement tecnico. Dobbiamo bilanciare l"integrità meccanica con rigorosi limiti di bilancio.

Definiamo la configurazione di base del settore per queste applicazioni impegnative. È costituito da acciaio al carbonio fuso (WCB), un design montato su perno, connessioni flangiate e un cambio manuale. Questa configurazione costituisce lo standard assoluto per applicazioni industriali di diametro medio-grande e non corrosive.

I valutatori confrontano costantemente questa configurazione specifica con soluzioni alternative. Potresti confrontarlo con design flottanti, costose leghe di acciaio inossidabile o configurazioni automatizzate a stelo nudo. I valutatori devono determinare il percorso più conveniente per il loro progetto. In questa guida imparerai le soglie di dimensionamento esatte alle quali la progettazione dei perni diventa obbligatoria. Riveleremo come questa configurazione massimizza l"efficienza operativa, garantisce l"economia dei materiali e assicura il valore del ciclo di vita a lungo termine per la vostra infrastruttura di tubazioni.

Punti chiave

• Soglia di dimensionamento: i progetti montati su perno diventano commercialmente e meccanicamente necessari oltre 4 pollici (Classe 150/300) a causa degli aumenti esponenziali della coppia nelle valvole flottanti.

• Economia dei materiali: l'acciaio al carbonio WCB offre il CAPEX iniziale più basso per ambienti non corrosivi a temperatura standard rispetto alle leghe.

• Efficienza operativa: un cambio manuale riduce il costo elevato degli attuatori pneumatici/elettrici garantendo al tempo stesso un funzionamento sicuro e gestibile per le linee a coppia elevata.

• Valore del ciclo di vita: le connessioni flangiate e il design a corpo diviso riducono i tempi di inattività per manutenzione, abbassando direttamente l'OPEX durante la vita utile della valvola.

Il problema aziendale: quando specificare una valvola trunnion flangiata

Le valvole flottanti spesso si guastano in condizioni di pressione elevata estrema. La pressione del fluido spinge la sfera non ancorata direttamente nella sede a valle. Questa pressione costante crea nel tempo una grave usura della sede. Genera anche un"enorme coppia operativa. Gli operatori faticano ad aprire o chiudere la linea in sicurezza. Dobbiamo stabilire la necessità strutturale di un design montato su perni per risolvere questo problema. Un perno fissa meccanicamente la sfera in alto e in basso. Assorbe la pressione della linea. Ciò mantiene stabile la tubazione e protegge le superfici di tenuta dalle forze di schiacciamento.

Dobbiamo definire a cosa appartiene veramente una valvola a sfera industriale per uso generale . Basiamo le nostre scelte materiali su supporti specifici e presupposti ambientali. L'acciaio al carbonio fuso (WCB) rimane ottimale per acqua, vapore, olio e gas non corrosivi. Funziona eccezionalmente bene entro intervalli di temperatura standard compresi tra -29°C e 425°C. Non hai bisogno di materiali costosi se i tuoi supporti rientrano in questi parametri.

Molti impianti di processo si trovano ad affrontare un evidente divario di automazione. Non sempre è necessario un azionamento frequente per ogni linea. La specifica di costose valvole di controllo automatizzate per un uso poco frequente crea un problema di specifiche eccessive. Si spreca un budget prezioso per il progetto. Tuttavia, fare affidamento su una leva manuale di base comporta rischi per la sicurezza e l’ergonomia. Gli operatori possono facilmente sforzare la schiena lottando contro le elevate pressioni differenziali. Dobbiamo trovare una via di mezzo per proteggere sia il bilancio che la forza lavoro.

CAPEX iniziale: valvola WCB in acciaio al carbonio rispetto a soluzioni alternative

La selezione dei materiali determina fortemente i costi di approvvigionamento iniziali. Possiamo confrontare il costo di una valvola standard in acciaio al carbonio WCB direttamente con l'acciaio inossidabile SS304, SS316 o le leghe duplex specializzate. WCB offre un risparmio percentuale standard compreso tra il 30% e il 50% circa quando la resistenza alla corrosione non è il fattore principale. Non gonfiare il CAPEX iniziale specificando le leghe inutilmente.

Confronto della linea di base dei costi dei materiali

La complessità della progettazione determina anche costi iniziali. È necessario valutare la differenza tra una 2 o 3 pezzi valvola a sfera con corpo diviso in e le alternative completamente saldate. Le configurazioni a corpo diviso utilizzano giunti bullonati. Richiedono processi di fusione e lavorazione standard. I corpi completamente saldati richiedono saldature robotizzate complesse e test specializzati. Ciò fa aumentare notevolmente il prezzo di acquisto iniziale.

I team di procurement devono identificare la curva dei prezzi fluttuante rispetto a quella trunnion. Una valvola flottante con specifiche elevate alla fine supera il costo di un design a perno standard. Questa intersezione di solito si verifica attorno al segno da 4 pollici a 6 pollici per le pressioni di Classe 300. I produttori devono utilizzare enormi quantità di materiale per rinforzare una grande valvola flottante. I design dei perni distribuiscono lo stress in modo più efficiente, rendendoli più economici da produrre con diametri maggiori.

Grafico della curva dei prezzi flottante e Trunnion

OPEX e sicurezza operativa: il ROI di una valvola azionata da un cambio

La gestione della coppia su linee di grande diametro è un problema critico di sicurezza. Una valvola azionata da un cambio manuale riduce drasticamente l'input meccanico richiesto dal personale sul campo. Gli operatori girano più volte un volantino per spostare la sfera interna di una frazione di grado. Questo vantaggio meccanico previene uno sforzo eccessivo da parte dell'operatore. Protegge il tuo team di manutenzione durante la gestione delle linee ad alta pressione.

Il funzionamento a ingranaggi fornisce un"eccellente difesa contro i colpi d"ariete. La rapida apertura o chiusura di una grande conduttura crea enormi picchi di pressione. Questi picchi viaggiano a valle e possono rompere i tubi o distruggere la strumentazione sensibile. Un cambio obbliga meccanicamente l"operatore a colpire lentamente la pallina.

• Regola la velocità del fluido in modo sicuro.

• Protegge l"infrastruttura delle tubazioni a valle dalle onde d"urto.

• Impedisce lo sbattimento improvviso delle valvole.

• Estende la durata delle guarnizioni della pompa adiacenti.

Possiamo inquadrare il cambio manuale come una strategia intelligente di differimento del capitale. Ottieni oggi un funzionamento affidabile senza pagare per costose automazioni. Preserva la flessibilità del processo. Conservate la possibilità di aggiornare successivamente un attuatore elettrico o pneumatico se la frequenza del processo aumenta. Questa strategia mantiene bassi i budget iniziali e allo stesso tempo rende la pipeline a prova di futuro.

Considerazioni su peso, spazio e costi di installazione

Devi confrontare attentamente l'ingombro dimensionale della tua attrezzatura. Valutiamo le dimensioni faccia a faccia e i requisiti di gioco operativo di una valvola trunnion flangiata con ingranaggi rispetto a valvole a saracinesca o a farfalla comparabili. Le valvole a saracinesca richiedono un ampio spazio verticale per i loro steli ascendenti. Le valvole a farfalla risparmiano spazio ma spesso limitano il flusso. Il design a sfera con perno offre un'eccellente capacità di flusso con un ingombro verticale moderato e prevedibile.

I corpi in fusione WCB e i pesanti blocchi di articolazione interni aggiungono un peso notevole. È necessario tenere conto dell"infrastruttura di supporto delle tubazioni. Molti acquirenti ignorano i costi ingegneristici nascosti dei supporti strutturali delle condutture. Le attrezzature pesanti richiedono robuste piastre di cemento, telai strutturali in acciaio e supporti per tubi rinforzati per evitare cedimenti della tubazione.

Le connessioni flangiate standardizzate semplificano la manodopera e la messa in servizio. Offrono vantaggi distinti rispetto alle alternative con saldatura di testa durante la fase di installazione.

1. Eliminano la necessità di costose manodopera di saldatura in loco.

2. Evitano i test approfonditi non distruttivi (NDT) tipicamente richiesti per i giunti saldati.

3. Riducono drasticamente i tempi di allineamento fisico in trincea.

4. Consentono ai tecnici di fissare l"attrezzatura in posizione utilizzando strumenti manuali standard.

Quadro di valutazione della manutenzione e dell"usura del ciclo di vita

L"accessibilità alla manutenzione determina il vostro successo operativo a lungo termine. Dobbiamo valutare la riparabilità sul campo del design del perno a corpo diviso. I tecnici possono facilmente sbloccare i pezzi della carrozzeria per accedere alle guarnizioni e ai cuscinetti interni. Non è necessario tagliarlo fuori dalla pipeline.

I sistemi di iniezione secondaria del sigillante rappresentano un"importante funzionalità di risparmio OPEX. Se una sede primaria viene graffiata dai detriti, non è necessario spegnere immediatamente l"impianto. È possibile pompare sigillante specializzato direttamente nei raccordi di iniezione della sede e dello stelo. Ciò ripristina temporaneamente il sigillo. Consente all"impianto di continuare a funzionare in sicurezza fino al successivo intervento di manutenzione programmata. Estende significativamente gli intervalli tra le revisioni fisiche.

Dobbiamo confrontare il profilo di usura di diversi progetti per valutare la longevità prevista del ciclo di vita. I design con perno a sfera fissa presentano un"usura della sede altamente prevedibile. I sedili caricati a molla mantengono una pressione costante e uniforme contro la palla. Al contrario, le valvole flottanti ad alta pressione spingono violentemente la sfera nella sede a valle, creando un"usura irregolare e accelerata. Su un orizzonte di 10-15 anni, il profilo di usura delle sfere fisse comporta un minor numero di arresti di emergenza. Sostituirai meno parti morbide. Questa frequenza di manutenzione stabile mantiene l"OPEX a lungo termine prevedibile e gestibile.

Rischi di implementazione e lista di controllo delle specifiche

La selezione errata del rapporto di trasmissione introduce gravi rischi operativi. Mettiamo fortemente in guardia contro la sottospecificazione del rapporto del cambio per risparmiare qualche dollaro. Un rapporto inadeguato comporta uno sforzo manuale inaccettabile sotto la pressione differenziale massima (MDP). Gli operatori possono ricorrere all"utilizzo di barre imbrogliatrici sul volantino. Questa pratica regolarmente rimuove gli ingranaggi interni e annulla le garanzie.

È necessario rispettare rigorosamente i limiti di temperatura e di materiale. La scelta di una valvola a sfera con articolazione flangiata WCB in applicazioni sotto zero comporta un rischio catastrofico. L'acciaio al carbonio WCB diventa fragile a temperature estremamente basse. È necessario specificare i gradi LCB o LCC per ambienti freddi. Inoltre, il WCB non è in grado di gestire fluidi altamente corrosivi. Le linee acide degraderanno rapidamente l'acciaio al carbonio.

Assicurati che le liste di controllo degli appalti richiedano conformità e documentazione rigorose. Richiedi la conformità API 6D e ASME B16.34 per l"integrità strutturale. Richiedere la certificazione dei test antincendio secondo API 607. Includere standard sulle emissioni fuggitive come API 641 per la conformità ambientale. La mancanza di queste certificazioni può comportare gravi sanzioni normative. Le autorità di regolamentazione possono imporre sostituzioni immediate e costose se si installano apparecchiature non conformi.

Conclusione

La configurazione con perno flangiato WCB con cambio manuale rappresenta il punto ideale per le tubazioni industriali. Bilancia perfettamente l"efficienza CAPEX con l"affidabilità meccanica. Gestisce pressioni elevate, previene lo sforzo dell"operatore e garantisce una tenuta ermetica nelle applicazioni standard di grande diametro.

Consigliamo vivamente di condurre una revisione tecnica finale prima di emettere un ordine di acquisto. È necessario ricontrollare la pressione differenziale massima e verificare l"esatta composizione del mezzo. Piccole variazioni chimiche nel fluido possono alterare drasticamente i requisiti dei materiali.

Chiedi ai tuoi valutatori dell"approvvigionamento di consultarsi oggi stesso con ingegneri applicativi dedicati. Possono fornire calcoli precisi della coppia, consigliare rapporti di trasmissione ottimali e fornire disegni dimensionali personalizzati. Un"accurata progettazione preventiva garantisce decenni di funzionamento impeccabile sul campo.

Domande frequenti

D: A quali dimensioni dovrei passare da una valvola a sfera flottante a una valvola a sfera trunnion?

R: Gli standard del settore generalmente impongono il passaggio a un design con perno da 4 pollici e oltre per applicazioni di Classe 150 e Classe 300. Le valvole flottanti più grandi generano una coppia operativa eccessiva e soffrono di un"usura accelerata della sede a valle a causa di carichi di pressione estremi.

D: Una valvola azionata da un cambio manuale può essere automatizzata in un secondo momento?

R: Sì. La maggior parte dei riduttori moderni si monta direttamente su una piastra di montaggio standardizzata ISO 5211 sul coperchio della valvola. È possibile rimuovere facilmente il cambio manuale sul campo e imbullonare un attuatore pneumatico o elettrico senza interrompere la pressione interna della tubazione.

D: Perché scegliere WCB anziché A105 forgiato per una valvola a snodo flangiata?

R: Cast WCB offre vantaggi economici e disponibilità di dimensionamento superiori per applicazioni di grande diametro. Forgiare un blocco A105 per un corpo da 8 o 12 pollici è incredibilmente costoso e richiede molto tempo. La fusione del WCB in forme complesse fornisce un"eccellente resistenza a una frazione del costo di produzione.

D: Una valvola a sfera con corpo diviso perde più di una valvola completamente saldata?

R: No, a condizione che sia specificato e mantenuto correttamente. I design a corpo diviso utilizzano robusti giunti bullonati e standard avanzati di guarnizioni per garantire una tenuta ermetica. I corpi completamente saldati sono strettamente riservati alle condotte sotterranee interrate dove l"accesso per la manutenzione è del tutto impossibile.
