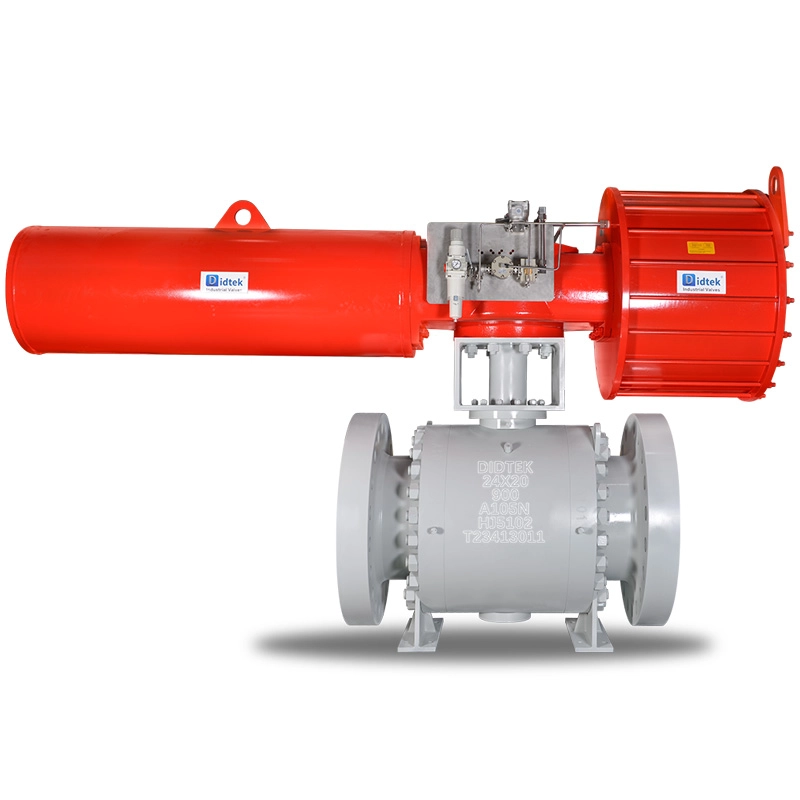

Valvola a sfera trunnion motorizzata antideflagrante: guida alla scelta

Specificare il controllo automatizzato del flusso in ambienti esplosivi comporta enormi rischi operativi. Le strutture che operano in ambienti Zona 1, Zona 2 o Classe I Divisione 1/2 sono esposte a rischi costanti di accensione. Una singola scintilla elettrica interna può provocare un guasto catastrofico dell'impianto se i gas volatili circondano l'apparecchiatura. Una valvola a sfera motorizzata antideflagrante deve contenere completamente le fonti di ignizione interne per evitare che raggiungano le atmosfere esterne. Allo stesso tempo, l'architettura meccanica del perno gestisce in modo sicuro i trasferimenti di fluidi ad alta pressione e ad alto ciclo senza cedimenti sotto stress.

Abbiamo creato questa guida per fornire agli ingegneri un quadro preciso di valutazione tecnica. Imparerai come selezionare in modo efficace gli assiemi conformi all"API 6D e completamente certificati. Copriamo l"efficienza della coppia, gli standard di conformità, il dimensionamento dell"attuatore e la selezione dei materiali. Seguendo questo quadro, puoi selezionare con sicurezza la giusta soluzione di controllo del flusso. Proteggerai la tua struttura senza specificare eccessivamente i componenti o lasciare la pipeline sottoprotetta.

Punti chiave

• I design con montaggio su perno riducono drasticamente la coppia operativa, consentendo attuatori antideflagranti più piccoli ed economici.

• La convalida delle certificazioni ATEX/IECEx o NEMA 7/9 richiede il controllo sia del corpo della valvola (antistatico/ignifugo) che della custodia dell"attuatore elettrico.

• Le funzionalità Double Block and Bleed (DBB) sono standard nei progetti con perno e forniscono un isolamento critico verificabile nelle tubazioni di aree pericolose.

• Il dimensionamento dell"attuatore deve tenere conto della pressione differenziale massima (MDP) più un fattore di sicurezza del 20-30% per prevenire lo stallo del motore in scenari di arresto di emergenza.

Perché specificare una valvola trunnion elettrica in aree pericolose?

Le condutture industriali gestiscono fluidi volatili sottoposti a stress estremi. Le valvole flottanti standard si affidano alla pressione della linea per spingere la sfera nella sede a valle. Funziona bene per le linee piccole. Tuttavia, i sistemi ad alta pressione richiedono un approccio meccanico diverso. Quando le dimensioni dei tubi superano i due pollici o le pressioni superano la Classe 300, un design flottante spesso fallisce. L'attrito diventa troppo elevato. È necessario specificare una valvola trunnion elettrica . I design montati su perno fissano la palla nella parte superiore e inferiore. Assorbono il carico meccanico. Ciò impedisce lo schiacciamento del sedile e garantisce prestazioni costanti.

L'architettura a sfera fissa riduce drasticamente l'attrito del sedile. Un attrito inferiore si traduce direttamente in una coppia operativa inferiore. Questa riduzione della coppia è cruciale. Previene il sovraccarico del motore dell'attuatore. Gli stalli del motore rappresentano un punto critico di guasto in qualsiasi valvola a sfera con attuatore elettrico . Abbassando la coppia richiesta, è possibile ridimensionare il motore elettrico. I motori più piccoli assorbono meno corrente e generano meno calore. Ciò rende molto più semplice ottenere la conformità termica per le aree pericolose.

La sicurezza nel trasferimento di media volatili richiede un isolamento verificabile. Le valvole Trunnion raggiungono questo obiettivo attraverso la meccanica Double Block and Bleed (DBB). I sedili caricati a molla premono contro la sfera fissa. Quando sono chiuse, sia le sedi a monte che quelle a valle isolano la cavità centrale del corpo. È possibile scaricare la pressione della cavità attraverso una valvola di scarico manuale. Ciò dimostra che non vi sono perdite su entrambi i sedili. Double Isolation and Bleed (DIB) fa un ulteriore passo avanti. I design DIB forniscono due superfici di seduta su un unico lato, garantendo barriere di sicurezza ridondanti per operazioni di manutenzione critiche.

L’elettricità statica rappresenta una grave minaccia in ambienti esplosivi. I fluidi che scorrono generano carica statica. La sfera di metallo poggia su sedi non metalliche. Questo lo isola elettricamente dal corpo della valvola. In un ambiente con gas volatile, un"improvvisa scintilla statica provoca un"accensione immediata. Gli ingegneri devono garantire che il progetto includa meccanismi antistatici. Si tratta in genere di pistoni metallici caricati a molla. Forniscono un percorso di messa a terra continuo dalla sfera allo stelo e dallo stelo alla scocca.

Quadro di conformità: valutazione di una valvola antideflagrante

Molti ingegneri fraintendono il funzionamento di una valvola antideflagrante . La custodia dell'attuatore non impedisce l'ingresso di gas esplosivi. Invece, una custodia Ex d (a prova di fiamma) prevede l'ingresso interno di gas. Quando una scintilla elettrica interna accende il gas, l'involucro contiene l'esplosione. Deve sopravvivere alla pressione dell'esplosione. L'involucro quindi scarica i gas caldi in espansione attraverso percorsi di fiamma lavorati con precisione. Questi stretti giunti metallici raffreddano il gas in fuga al di sotto della temperatura di autoaccensione dell'atmosfera circostante.

I progetti globali richiedono un’attenzione particolare ai diversi standard di certificazione. Una valvola a sfera motorizzata ATEX è conforme alle direttive europee. Utilizza un sistema a zone (Zona 1 o Zona 21) e classifica i gas nei gruppi IIA, IIB o IIC. L'idrogeno rientra nel Gruppo IIC, che richiede i percorsi di fiamma più stretti. Le strutture nordamericane utilizzano lo standard NEMA 7/9. Questo si basa sul sistema di classi e divisioni. Verificare sempre i requisiti della giurisdizione locale prima di ordinare l'attrezzatura.

Le classi di temperatura, note come codici T, costituiscono una barriera di sicurezza critica. Il codice T determina la temperatura superficiale massima consentita dell"apparecchiatura nelle condizioni operative peggiori. È necessario abbinare questa valutazione alla temperatura di autoaccensione specifica dei media del tuo sito. Se il motore va in stallo, genera calore rapido. La superficie della custodia non deve mai superare il limite del codice T, altrimenti diventa essa stessa una fonte di accensione esterna.

Evitare il pericolo di una conformità frammentaria. Non è possibile semplicemente imbullonare un attuatore certificato ATEX su una valvola standard e definire il sistema sicuro. Il gruppo accoppiato deve mantenere l"integrità complessiva dell"area pericolosa. Il kit di montaggio deve impedire la formazione di scintille da attrito. Il corpo valvola deve possedere certificazioni ignifughe e antistatiche valide. L"intera unità integrata richiede una revisione completa della sicurezza.

Criteri fondamentali di selezione meccanica e dei materiali

Le condutture ad alto rischio richiedono linee di base meccaniche rigorose. L'API 6D regola la progettazione e la produzione di valvole per tubazioni. Garantisce uno spessore adeguato delle pareti, meccanismi di scarico della cavità e protocolli di test della pressione. Inoltre, una vera valvola a sfera per aree pericolose deve superare i test antincendio API 607 ​​o ISO 10497. Se un incendio nell'impianto distrugge le guarnizioni morbide primarie, le superfici secondarie delle sedi metallo su metallo devono impegnarsi. Ciò impedisce che una catastrofica perdita di fluido alimenti l'incendio.

La scelta della giusta metallurgia previene guasti prematuri e catastrofici. I mezzi volatili spesso contengono elementi corrosivi. È necessario abbinare i materiali del corpo e del rivestimento alla chimica specifica del fluido.

• Gas acido (H2S): è necessario seguire rigorosamente gli standard NACE MR0175. Ciò richiede il controllo della durezza del materiale per prevenire la rottura da stress da solfuro (SSC).

• Cloruri e acqua di mare: qui l'acciaio inossidabile standard si corrode rapidamente. Specificare l'acciaio inossidabile Duplex o Super Duplex per resistere alla vaiolatura.

• Freddo estremo: le applicazioni GNL richiedono acciaio al carbonio a bassa temperatura (LF2) o acciai inossidabili austenitici per prevenire fratture fragili.

Il materiale della seduta determina l"efficacia e la longevità della tenuta. Le sedi morbide, come PTFE o PEEK, offrono un"eccellente tenuta a tenuta di bolle. Offrono prestazioni ottimali in applicazioni con gas pulito e a bassa temperatura. Il PEEK resiste a temperature più elevate rispetto al PTFE ma rimane vulnerabile alle particelle abrasive. Le sedi in metallo utilizzano rivestimenti in carburo di tungsteno o carburo di cromo. È necessario specificare le sedi metalliche per applicazioni ad alta temperatura, altamente abrasive o con servizio gravoso. Le sedi metalliche raschiano la sfera durante ogni ciclo, garantendo una chiusura affidabile anche in ambienti sporchi.

Dimensionamento dell"attuatore e integrazione elettrica

Il sottodimensionamento di un attuatore crea un pericolo immediato per la sicurezza. Un motore in stallo aumenta il calore interno e fa scattare sovraccarichi termici. Il corretto dimensionamento richiede la comprensione di molteplici variabili di coppia sotto la massima pressione differenziale (MDP).

1. Coppia di scollamento: la forza necessaria per sbloccare la sfera chiusa contro la pressione statica della linea.

2. Coppia di corsa: la forza di attrito dinamico necessaria per mantenere la pallina in movimento durante la sua corsa centrale.

3. Coppia di chiusura: la forza necessaria per spingere la sfera completamente in posizione chiusa e comprimere le guarnizioni.

4. Margine di sicurezza: aggiungere sempre un fattore di sicurezza compreso tra il 25% e il 30% al valore di coppia calcolato più alto.

I valori del ciclo di lavoro determinano la frequenza con cui il motore può funzionare senza surriscaldarsi. Valutare attentamente i requisiti del processo. Un livello di servizio S2 indica un servizio a breve termine. Funziona per applicazioni di isolamento di apertura/chiusura standard in cui la valvola funziona raramente. Un livello di servizio S4 indica un servizio di modulazione. Gli attuatori modulanti regolano costantemente la posizione della sfera per controllare le portate. Un motore S4 è dotato di robusti meccanismi di raffreddamento per prevenire interventi di sovraccarico termico durante il funzionamento continuo.

L"integrazione elettrica richiede un"esecuzione impeccabile nei punti di ingresso dei condotti. Una custodia antideflagrante perde tutta l"integrità in caso di perdite negli ingressi dei cavi. È necessario utilizzare pressacavi certificati antideflagranti o guarnizioni in resina colata. Le migliori pratiche impongono l"utilizzo di attuatori con scomparti terminali a doppia tenuta. Questa barriera fisica impedisce al gas esplosivo di migrare attraverso il condotto del cablaggio nel motore principale e nella camera della scheda di controllo.

Gli scenari di perdita di potenza richiedono meccanismi affidabili di sicurezza. Gli attuatori elettroidraulici con ritorno a molla utilizzano la potenza del motore per comprimere molle pesanti. In caso di interruzione di corrente, le molle meccaniche forzano la valvola in una posizione sicura. In alternativa, i moderni progetti elettrici utilizzano batterie di riserva con supercondensatori. I supercondensatori immagazzinano energia elettrica e guidano il motore in posizione di sicurezza in caso di perdita di potenza. Pesano meno delle unità con ritorno a molla ma richiedono una rigorosa gestione della temperatura ambiente per preservare la durata della batteria.

Rischi di implementazione e fasi successive dell"approvvigionamento

Gli errori di installazione sul campo compromettono regolarmente la sicurezza certificata in fabbrica. Un allineamento meccanico improprio sollecita lo stelo della valvola. Ciò provoca l"usura prematura delle guarnizioni e le emissioni fuggitive. I team elettrici spesso non riescono a versare correttamente le guarnizioni dei condotti, lasciando un percorso diretto del gas nell"attuatore. Inoltre, gli ingegneri a volte ignorano i limiti di temperatura ambiente della custodia dell"attuatore. Posizionare un motore direttamente sotto il sole cocente senza parasole può spingere la temperatura interna oltre i limiti del codice T prima ancora che funzioni.

Non saltare i test di accettazione in fabbrica (FAT). Test rigorosi dimostrano che l"apparecchiatura funziona prima che raggiunga il vostro sito. Richiedere test idraulici ad alta pressione per verificare l"integrità del guscio. Richiedi il profilo dinamico della coppia in condizioni di pressione differenziale effettive. Ciò dimostra che i calcoli relativi al dimensionamento dell"attuatore sono corretti. Infine, esegui test del ciclo funzionale per verificare che la calibrazione del finecorsa e i protocolli di comunicazione funzionino perfettamente.

Controllare il tuo partner di produzione è altrettanto importante quanto controllare l"hardware. È necessaria una tracciabilità completa per ogni componente pressurizzato. Richiedi rapporti di prova sui materiali (MTR) verificabili per il corpo, la sfera e lo stelo della valvola. Verificare che i loro certificati ATEX, IECEx e SIL siano attualmente attivi tramite organismi notificati indipendenti. Infine, assicurati che il fornitore fornisca un forte supporto regionale. Il rapido accesso a tecnici specializzati sul campo previene tempi di inattività operativi prolungati.

Conclusione

Specificare una soluzione automatizzata di controllo del flusso per un"area pericolosa richiede una rigorosa disciplina tecnica. È necessario bilanciare l"affidabilità meccanica per impieghi gravosi con la rigorosa conformità alla sicurezza elettrica. Il design del perno gestisce le sollecitazioni fisiche della tubazione, mentre la custodia ignifuga contiene rischi di accensione elettrica. Non puoi scendere a compromessi su nessuno dei due fronti senza mettere a rischio l"intera struttura.

Condurre sempre una revisione tecnica finale prima di emettere un ordine di acquisto. Ricontrolla i calcoli della coppia di pressione differenziale massima. Verifica i codici T selezionati rispetto alla temperatura di autoaccensione del supporto. Confermare che tutte le guarnizioni morbide e le leghe metalliche siano allineate con la chimica del fluido.

Agisci oggi stesso per proteggere il tuo processo. Richiedi una consulenza tecnica completa con i nostri ingegneri applicativi. Invia la scheda tecnica della valvola completata per ricevere calcoli dettagliati sul dimensionamento, modelli CAD certificati e documentazione di conformità per il tuo progetto specifico.

Domande frequenti

D: Qual è la differenza tra una valvola antideflagrante e una valvola a sicurezza intrinseca?

R: Una custodia antideflagrante contiene esplosioni interne. Raffredda i gas in fuga attraverso percorsi di fiamma lavorati, impedendo loro di accendere le atmosfere esterne. Gestisce apparecchiature ad alta potenza come i motori elettrici. I progetti a sicurezza intrinseca limitano l"energia elettrica stessa. Impediscono alle scintille di trattenere abbastanza energia termica per accendere il gas. Le valvole motorizzate assorbono correnti elevate, rendendo impossibile la sicurezza intrinseca. È necessario utilizzare un contenimento a prova di esplosione per gli attuatori motorizzati.

D: Posso aggiornare una valvola trunnion standard con un attuatore elettrico antideflagrante?

R: L"adeguamento comporta gravi rischi di conformità. Il fissaggio di un attuatore ATEX a una valvola standard invalida le certificazioni complessive dell"assemblaggio. Le valvole standard spesso non dispongono di dispositivi di messa a terra antistatici obbligatori e di guarnizioni secondarie ignifughe. Un gruppo certificato per aree pericolose richiede una revisione olistica della sicurezza della valvola, dell"hardware di montaggio e dell"attuatore che interagiscono.

D: Come verifico la certificazione ATEX di una valvola a sfera motorizzata?

R: Controllare la targhetta metallica rivettata sull"attuatore. Cerca il caratteristico logo esagonale Ex. Leggere la stringa di marcatura specifica, ad esempio "Ex d IIB T4 Gb." Ciò conferma il tipo di protezione, il gruppo di gas, la classe di temperatura e il livello di protezione dell"apparecchiatura. Infine, verifica il numero di quattro cifre dell"organismo notificato accanto al marchio CE.

D: Cosa causa il guasto di un attuatore elettrico antideflagrante sul campo?

R: Il guasto più comune è l"ingresso di acqua. Le entrate dei condotti non adeguatamente sigillate consentono la formazione di condensa all"interno dell"armadio, cortocircuitando le schede di controllo. Il burnout del motore è un altro problema frequente. Ciò accade quando gli ingegneri sottovalutano la coppia di spunto, causando lo stallo del motore sottodimensionato e il sovraccarico termico.
