La specifica di una valvola di isolamento della tubazione per applicazioni ad alta pressione comporta una posta in gioco enorme. Le moderne strutture midstream gestiscono fluidi volatili sottoposti a stress meccanici estremi. Un improvviso calo di pressione richiede un intervento meccanico immediato. Non è possibile fare affidamento sul funzionamento manuale durante un picco di flusso critico. L"automazione di questi sistemi per carichi pesanti richiede una valutazione tecnica rigorosa. Gli ingegneri degli impianti devono bilanciare velocità di attuazione, affidabilità a prova di guasto e vincoli infrastrutturali. La scelta della giusta automazione introduce complessi compromessi ingegneristici. È necessario tenere conto dei rischi ambientali e della disponibilità dei servizi pubblici. Una mancata corrispondenza qui compromette l"intero protocollo di sicurezza della struttura.
Esploreremo le differenze prestazionali critiche tra i metodi ad aria e quelli a motore. Andremo oltre la fluidodinamica di base. Scoprirai come le capacità di risposta alle emergenze dettano le tue specifiche finali. Imparerai come integrare queste unità nelle tue reti diagnostiche esistenti. Comprenderai anche le gravi limitazioni dei backup energetici. Ciò garantisce che il meccanismo scelto sia perfettamente in linea con i mandati del settore. Questa guida fornisce la chiarezza tecnica necessaria per prendere decisioni più sicure e altamente affidabili sulle pipeline.
Velocità e precisione: gli attuatori pneumatici forniscono velocità di arresto di emergenza di millisecondi per secondo; gli attuatori elettrici forniscono un controllo di modulazione superiore e l'integrazione dei dati SCADA.
Affidabilità a prova di guasto: il ritorno a molla meccanico nei sistemi pneumatici rimane lo standard del settore per la sicurezza a prova di guasto, mentre quelli elettrici richiedono batterie di riserva o supercondensatori.
Vincoli infrastrutturali: una valvola a sfera con articolazione pneumatica richiede un'alimentazione di aria strumentale pura e secca, mentre una valvola a sfera con attuatore elettrico si basa su una rete elettrica stabile e su certificazioni specifiche per aree pericolose.
Realtà dei costi: il settore pneumatico offre costi iniziali delle valvole inferiori ma costi infrastrutturali a livello di struttura più elevati (compressori). L’elettricità ha costi unitari iniziali più elevati ma costi di manutenzione a lungo termine inferiori.
L’ingegneria delle condutture fa molto affidamento sull’integrità strutturale. Una valvola a sfera montata su perno funge da base indiscussa per l'isolamento ad alta pressione. Questi design ancorano fisicamente la palla in alto e in basso. Questo ancoraggio impedisce alla sfera di spostarsi a valle sotto una forte pressione differenziale. I design flottanti spingono la sfera direttamente nella sede a valle. Ciò crea un attrito immenso. I supporti a perno assorbono meccanicamente questa spinta idraulica. Riducono significativamente la coppia operativa. Ciò li rende ideali per l’automazione su larga scala.
Una volta selezionato il corpo centrale, è necessario scegliere un approccio di attuazione. L"industria fa affidamento su due metodologie principali per generare forza meccanica.
Automazione ad aria: una valvola attuatore pneumatica converte l'aria compressa in coppia rotazionale. Gli ingegneri utilizzano in genere meccanismi a pignone e cremagliera per dimensioni più piccole. Utilizzano robusti meccanismi scotch yoke per tubi di grande diametro.

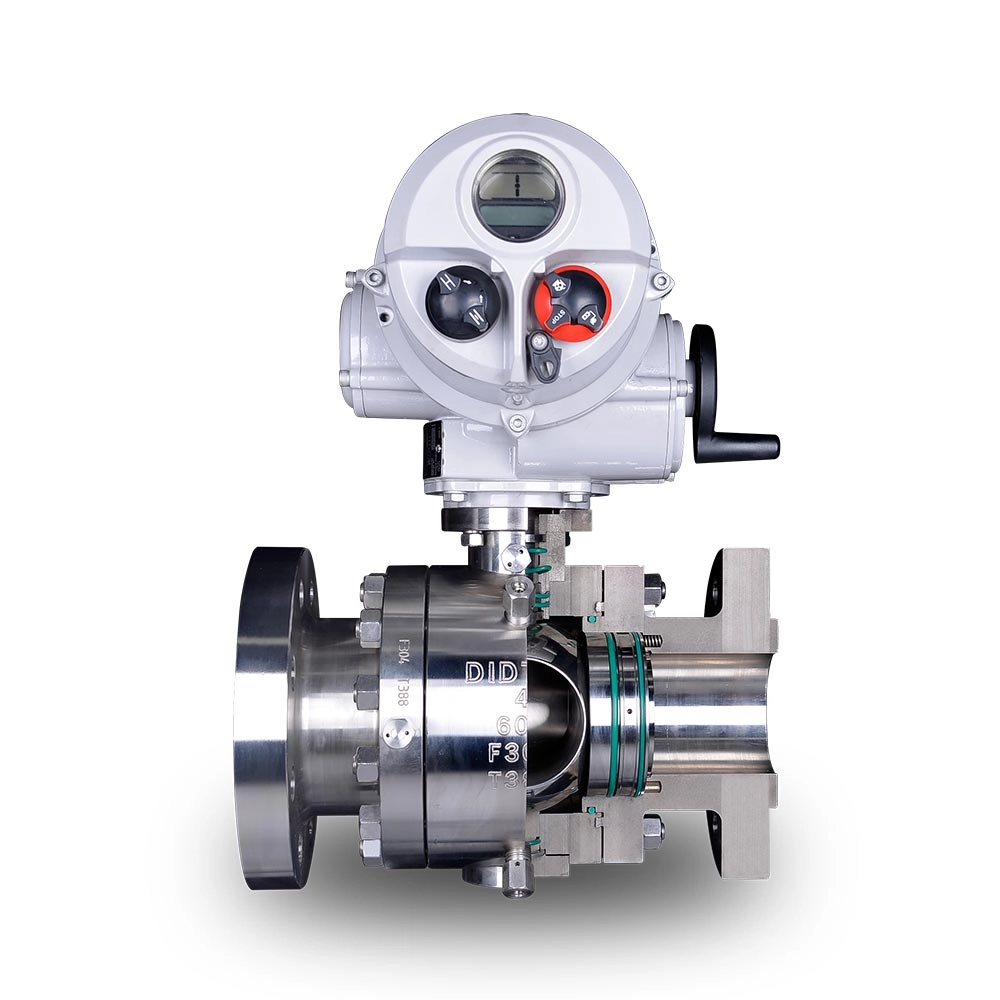

Automazione motorizzata: gli attuatori elettrici utilizzano un motore elettrico accoppiato con un cambio per carichi pesanti. Prendono corrente dalla rete per ruotare gradualmente lo stelo della valvola.
La realtà degli appalti rimane semplice. Il corpo metallico centrale della valvola è identico in entrambi gli scenari. La tua decisione dipende interamente dall"infrastruttura del sito disponibile. È necessario valutare le esigenze specifiche del ciclo di lavoro. È inoltre necessario allineare l"attuatore ai requisiti del livello di integrità della sicurezza (SIL). Un corpo valvola impeccabile non significa nulla se l"attuatore si guasta durante una crisi.
La velocità dell"automazione definisce la sicurezza della pipeline. Una risposta rapida previene fuoriuscite catastrofiche. Una risposta lenta porta al disastro ambientale. Dobbiamo esaminare come questi sistemi si comportano in condizioni di estrema sollecitazione.
Una valvola a sfera pneumatica domina le applicazioni di arresto di emergenza (ESD). Offre un enorme vantaggio in termini di velocità grezza. I sistemi pneumatici utilizzano valvole di scarico rapido. Scaricano istantaneamente l'aria compressa. Ciò consente tempi di chiusura rapidi che spesso misurano meno di un secondo. Questa velocità incredibile è necessaria per isolare immediatamente le sezioni di tubo rotte.
Dobbiamo contrastare questo con le opzioni motorizzate. Una valvola a sfera con attuatore elettrico si basa su rapporti di trasmissione interni. È strettamente limitato dal numero di giri del motore. La chiusura elettronica di una valvola di grande diametro richiede diversi secondi o addirittura minuti. Tuttavia, questa velocità inferiore offre un netto vantaggio. Il funzionamento elettrico è eccezionalmente fluido. Elimina virtualmente il rischio di colpi di linea del 'colpo d'ariete'. Chiusure improvvise spesso danneggiano la strumentazione a valle. I sistemi elettrici proteggono i fragili segmenti delle tubazioni dai picchi cinetici.
Anche le capacità di modulazione differiscono drasticamente. I posizionatori pneumatici presentano limitazioni intrinseche. Sperimentano isteresi durante le micro-regolazioni. Inoltre consumano aria continuamente durante il funzionamento. Gli attuatori elettrici eccellono nella modulazione continua. Gestiscono senza sforzo il bilanciamento del flusso di tubazioni complesse. Tollerano cicli di lavoro al 100% senza stallo o surriscaldamento.
Metrica delle prestazioni | Azionamento pneumatico | Attuazione elettrica |
|---|---|---|
Orario di spegnimento di emergenza | < 1 secondo (potenziale millisecondo) | Da 10 a 60+ secondi (a seconda della marcia) |
Precisione della modulazione | Moderato (suscettibile all"isteresi) | Eccezionalmente alto (controllo digitale) |
Valutazione del ciclo di lavoro | Limitato dal recupero della fornitura d"aria | Fino al 100% di funzionamento continuo |
Rischio colpo d"ariete | Alto (se non adeguatamente smorzato) | Molto basso (corsa fluida e graduale) |
Il dilemma del fail-safe tiene svegli la notte gli ingegneri delle condutture. L"apparecchiatura prima o poi perderà potenza. È necessario garantire che il sistema ritorni automaticamente in una posizione sicura. La scelta dell"automazione determina il modo in cui si ottiene questa certezza.
L’ingegneria pneumatica a prova di guasto è meravigliosamente semplice. Si basa su un pesante meccanismo meccanico di ritorno a molla. Quando la pressione dell"aria diminuisce, la molla compressa si rilascia immediatamente. Forza la valvola in una posizione di apertura o chiusura predeterminata. Questa reazione è meccanicamente assoluta. Non si basa su circuiti stampati o griglie di backup. Rimane lo standard di riferimento per gli ambienti di sicurezza SIL 3.
I progetti elettrici di sicurezza prevedono soluzioni alternative moderne e complesse. Gli ingegneri utilizzano frizioni elettromagnetiche abbinate a molle specializzate. Distribuiscono anche pacchi batteria di backup o supercondensatori. Questi componenti introducono notevoli rischi di manutenzione. Le celle della batteria si degradano rapidamente a temperature estreme. Una batteria congelata non può chiudere una valvola di isolamento critica.
Gli standard antideflagranti (ATEX/IECEx) complicano ulteriormente le vostre specifiche. I gas infiammabili circondano costantemente le infrastrutture midstream.
Sicurezza intrinseca: l'aria compressa non genera scintille. I sistemi pneumatici rimangono intrinsecamente più sicuri in ambienti altamente esplosivi.
Involucri pesanti: gli attuatori elettrici contengono motori ad arco. Richiedono custodie antideflagranti NEMA 7 o NEMA 9 pesanti e costose.
Pericoli legati al cablaggio: gli impianti elettrici richiedono condotti di cablaggio a sicurezza intrinseca. Un singolo sigillo del filo danneggiato compromette l'intero grado di protezione contro le esplosioni.
Errore comune: non specificare mai un attuatore elettrico per una zona esplosiva senza verificare la stabilità della rete locale. I frequenti abbassamenti di tensione esauriranno rapidamente le riserve della batteria di sicurezza.
Ogni sistema di automazione richiede un'infrastruttura fisica specifica. Questi requisiti introducono vulnerabilità uniche. È necessario verificare le capacità della struttura prima di finalizzare le specifiche della valvola di isolamento della tubazione .
I sistemi pneumatici nascondono numerosi vincoli meccanici. Richiedono un"assoluta garanzia di aria strumentale pulita e asciutta. È necessario installare e manutenere compressori industriali per carichi pesanti. È inoltre necessario implementare sistemi di filtraggio complessi. Le vulnerabilità affliggono vaste reti di anelli d"aria. I guasti al compressore paralizzano istantaneamente l"intera rete automatizzata. Le perdite nelle linee aeree sprecano silenziosamente enormi quantità di energia generata.
I fattori ambientali minacciano gravemente i tubi pneumatici. L"umidità entra inevitabilmente nelle linee di alimentazione dell"aria. Questa condensa si congela rapidamente in ambienti con tubazioni sotto zero. Una linea d"aria congelata rende l"attuatore completamente inutilizzabile. È necessario installare essiccatori d"aria attivi per prevenire catastrofici guasti invernali.
Le realtà del ciclo di vita elettrico sembrano molto diverse. I moderni sistemi elettrici offrono un semplice cablaggio "plug-and-play". Eliminate le complesse installazioni di tubi in acciaio inossidabile. Rimuovi anche il continuo consumo di energia associato ai massicci compressori d"aria. Le unità elettriche assorbono una potenza significativa solo durante la corsa effettiva. Altrimenti restano dormienti. Ciò crea un"impronta fisica molto più snella.
Migliore pratica: monitorare sempre le guarnizioni dell'alloggiamento dell'attuatore. Le unità elettriche soffrono se l'umidità oltrepassa gli O-ring e corrode i pannelli di controllo interni. Attuare un rigoroso protocollo annuale di ispezione dei sigilli.
La scelta dell"attuatore giusto elimina gli attriti operativi. È necessario allineare la tecnologia alle condizioni specifiche del campo. Abbiamo strutturato le seguenti linee guida decisionali per semplificare le vostre scelte ingegneristiche.
È necessario specificare una valvola a sfera con perno pneumatico quando il sito soddisfa criteri specifici. Funziona meglio in ambienti industriali maturi.
La vostra struttura dispone già di un anello principale dell"aria per strumenti affidabile e ad alta capacità.
L"applicazione richiede rigorose funzionalità di arresto di emergenza con classificazione SIL.
Operi in una zona altamente combustibile dove la riduzione al minimo dell"impronta elettrica è un obbligo legale.
Dai priorità alla certezza del ritorno a molla meccanico rispetto alla diagnostica digitale.
La tecnologia motorizzata prospera in ambienti isolati o altamente digitalizzati. Risolve problemi logistici distinti.
Gestisci stazioni di trasferimento midstream remote in cui il funzionamento di un compressore industriale è fisicamente irrealizzabile.
Il vostro processo richiede un bilanciamento del controllo del flusso ad alta precisione.
Hai bisogno di una profonda integrazione con le reti diagnostiche SCADA o IIoT avanzate.
La tubazione è esposta a climi estremamente freddi in cui la condensa dell"aria dello strumento presenta un grave rischio di congelamento.
Non forzare una tecnologia nell’ambiente sbagliato. Un sistema pneumatico si guasta in una zona remota e selvaggia. Un sistema elettrico fatica a eguagliare la velocità di arresto di emergenza in un ambiente di raffineria instabile. Valuta onestamente la tua infrastruttura prima di redigere l"ordine di acquisto.
La scelta tra l"attuazione pneumatica ed elettrica determina la vostra resilienza operativa. Il meccanismo ottimale dipende strettamente dall"infrastruttura del sito esistente. Dipende anche dai tuoi esatti requisiti di velocità e dai mandati di sicurezza a prova di guasto. I sistemi ad aria offrono velocità di risposta alle emergenze senza pari e assoluta certezza meccanica. I sistemi a motore forniscono un’integrazione digitale superiore e prosperano in località remote prive di servizi aerei.
Il prossimo passo richiede un"azione immediata. Controlla oggi stesso le tue reti elettriche disponibili e le capacità di aria compressa. Documenta meticolosamente le temperature ambientali estreme. Infine, consultare un team specializzato di ingegneri delle valvole. Condividi le tue condizioni specifiche dei fluidi e i requisiti API 6D. Ti aiuteranno a dimensionare l"attuatore corretto per garantire la sicurezza della tubazione a lungo termine.
R: No, i sistemi pneumatici sono intrinsecamente più veloci per l"isolamento di emergenza. Scaricano istantaneamente l"aria compressa attraverso valvole di scarico rapido. Gli attuatori elettrici si basano su ingranaggi fisici e limitazioni del numero di giri del motore. Alcuni attuatori elettrici specializzati stanno colmando questo divario di velocità, ma introducono una complessità ingegneristica e un peso significativi.
R: Si basa su un meccanismo meccanico con ritorno a molla. Quando la pressione dell"aria diminuisce, la molla compressa per carichi pesanti si rilascia automaticamente. Ciò forza la valvola nella posizione di sicurezza designata. Si aprirà o si chiuderà in base interamente ai requisiti di sicurezza specifici.
R: Sì, sono completamente sicuri se specificati correttamente. È necessario racchiudere l"attuatore elettrico in un alloggiamento certificato a prova di esplosione, come NEMA 7 o NEMA 9. È inoltre necessario attenersi rigorosamente agli standard di cablaggio a sicurezza intrinseca per evitare che eventuali scintille interne accendano gas pericolosi esterni.
