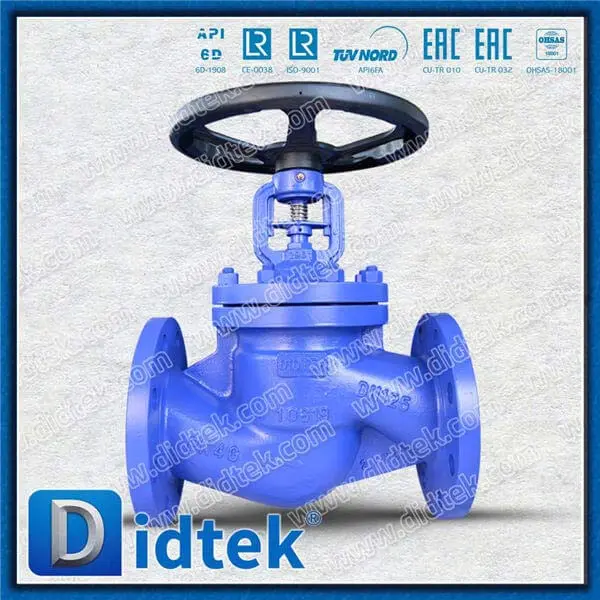

Valvola a soffietto WCB in acciaio fuso: vantaggi a zero perdite per il servizio con vapore

Nei sistemi a vapore industriali pesanti, le emissioni fuggitive e le perdite dagli steli non sono solo problemi di manutenzione. Rappresentano perdite dirette di energia, rischi per la sicurezza e gravi mancanze di conformità. La baderna convenzionale richiede una regolazione continua per mantenerne l"integrità. Al contrario, il design della tenuta a soffietto offre una barriera ermetica altamente affidabile. Questa guida valuta la fattibilità tecnica dell"aggiornamento della tua infrastruttura Steam. Analizziamo le specifiche dei materiali WCB, i meccanismi di tenuta avanzati e le efficienze operative per i decisori degli impianti. Imparerai come selezionare e implementare correttamente questi progetti robusti. Nell"ingegneria industriale, "zero perdite" si riferisce alla rigorosa conformità normativa. Normative come ISO 15848-1 o API 598 impongono perdite non rilevabili secondo parametri di test specificati. Non implicano un’impossibilità fisica infinita. Comprendere questa distinzione fondamentale aiuta a specificare l"attrezzatura giusta. L"aggiornamento dei tuoi sistemi garantisce una gestione del vapore più sicura ed altamente efficiente in tutte le tue strutture.

Punti chiave

• Eliminazione delle emissioni fuggitive: i soffietti metallici sostituiscono la tradizionale baderna come barriera primaria, riducendo drasticamente la perdita di vapore e gli intervalli di manutenzione.

• Superiorità dei materiali: l'acciaio fuso ASTM A216 WCB fornisce la necessaria resistenza alla trazione e agli shock termici richiesti per il vapore saturo e surriscaldato ad alta pressione.

• Sicurezza a doppia tenuta: le valvole a soffietto di livello industriale sono dotate di una baderna di riserva in grafite per garantire l'integrità del sistema anche in caso di affaticamento del soffietto.

Il business case per una valvola a perdita zero nelle applicazioni con vapore

Una piccola perdita di vapore a 100 psi spreca enormi quantità di energia. Il consumo di combustibile della caldaia aumenta notevolmente quando fuoriesce vapore. È necessario valutare i costi operativi nascosti delle perdite convenzionali. La fuoriuscita del vapore richiede continuamente più acqua di reintegro nella caldaia. Le strutture investono un capitale significativo nel trattamento di questa acqua di reintegro in eccesso. I trattamenti chimici per l'acqua di alimentazione delle caldaie rappresentano una spesa operativa enorme. Una valvola a perdita zero arresta immediatamente questo drenaggio invisibile delle risorse dell'impianto.

Agenzie come l’OSHA e l’EPA monitorano attentamente le emissioni fuggitive. Gli equivalenti regionali in tutto il mondo impongono limiti rigorosi alle emissioni industriali. La sicurezza dei lavoratori dipende in larga misura dal controllo dell’esposizione al vapore ad alta temperatura. I rilasci non pianificati di vapore causano immediatamente gravi rischi di ustioni. Creano inoltre livelli di rumore pericolosi all"interno dell"impianto. L"aggiornamento dell"infrastruttura risponde direttamente a questi requisiti di sicurezza e conformità. Eviti multe salate modernizzando la tua strategia di isolamento.

Un aggiornamento di successo deve soddisfare accuratamente criteri operativi specifici. Desiderate riduzioni misurabili del consumo energetico immediatamente. Il tuo team dovrebbe dedicare meno tempo alla manutenzione reattiva. Gli addetti alla manutenzione spesso perdono ore a serrare i premistoppa convenzionali. L"implementazione di una soluzione moderna mira a questi obiettivi operativi specifici:

• Ridurre al minimo il volume del trattamento dell"acqua di trucco in modo efficace.

• Ridurre il consumo continuo di combustibile della caldaia in tutta la struttura.

• Eliminare completamente il lavoro di regolazione settimanale dell"imballaggio.

• Mantieni perfettamente le dimensioni faccia a faccia delle tubazioni esistenti.

L"integrazione di questi aggiornamenti non richiede modifiche estese alle tubazioni. Si inseriscono direttamente negli ingombri delle tubazioni industriali standard senza soluzione di continuità.

Decodificare il materiale: perché WCB in una valvola a globo in acciaio fuso?

Gli ingegneri specificano ampiamente la norma ASTM A216 WCB per le applicazioni con vapore. WCB sta per acciaio al carbonio saldabile fuso di grado B. Questo materiale offre eccellenti proprietà meccaniche per l"industria pesante. Presenta un contenuto di carbonio controllato che supporta una saldabilità affidabile. Il limite di snervamento gestisce facilmente e in modo sicuro le fluttuazioni delle sollecitazioni meccaniche. ASTM A216 WCB fornisce un equilibrio ideale tra prestazioni e disponibilità. Eviterete i costi estremi associati agli acciai esotici altolegati.

Gli standard industriali impongono una valvola a globo in acciaio fuso su ghisa per il vapore. La ghisa mostra un'estrema fragilità sotto stress fisico. I sistemi a vapore saturo subiscono spesso improvvisi sbalzi di temperatura. Lo shock termico può facilmente frantumare istantaneamente i componenti in ghisa. Guasti catastrofici rilasciano enormi quantità di vapore vivo nella struttura. Gli eventi di colpo d'ariete distruggono rapidamente anche i corpi fragili di ghisa. L'acciaio fuso si flette e assorbe questi carichi dinamici estremi in modo sicuro.

I componenti WCB mantengono l"integrità strutturale a temperature elevate. La finestra operativa sicura si estende tipicamente fino a 425°C (797°F). Questo limite di temperatura copre perfettamente la maggior parte dei collettori di vapore industriali. Il vapore saturo e surriscaldato ad alta pressione richiede questa solida linea di base. Stabilisci una base altamente sicura standardizzando i materiali WCB.

Tabella 1: Confronto dei materiali per i collettori a vapore

Meccanica di tenuta: valvola con tenuta a soffietto rispetto a valvola a globo convenzionale

L"imballaggio dinamico tradizionale dello stelo fa molto affidamento sulla compressione meccanica. Un premistoppa schiaccia fisicamente il materiale di imballaggio attorno allo stelo. Mentre lo stelo si muove su e giù, l"attrito si verifica continuamente. Questo attrito consuma costantemente gli anelli di grafite o di teflon. L"usura crea inevitabilmente nel tempo un microscopico percorso di perdite. Le squadre di manutenzione devono serrare continuamente manualmente il dado del premistoppa. Alla fine, il materiale di imballaggio perde tutta l"elasticità e cede completamente.

La valvola con tenuta a soffietto elimina completamente questa tenuta dinamica basata sull'attrito. I produttori utilizzano soffietti metallici idroformati o saldati all'interno del cofano. Questi soffietti sono solitamente costituiti da acciaio inossidabile 304, 316 o Hastelloy. Si espandono e si comprimono esattamente come una fisarmonica musicale. L'estremità inferiore si salda direttamente allo stelo della valvola. L'estremità superiore si salda saldamente al cofano interno. In questo modo si crea in modo affidabile una barriera metallica continua e ininterrotta. Il fluido non entra mai in contatto con l'ambiente esterno dell'impianto.

Gli ingegneri rispettabili specificano sempre un"architettura interna a "doppia tenuta". Il soffietto metallico funge da sigillo ermetico primario. Tuttavia, i componenti meccanici possono eventualmente soccombere alla fatica ciclistica. Pertanto, il design prevede una guarnizione standard dello stelo sopra l"elemento a soffietto. Questo imballaggio in grafite funge da misura di contenimento secondaria e di sicurezza. Se il soffietto si rompe, la baderna di riserva previene scoppi improvvisi e catastrofici. Gli operatori raramente hanno bisogno di interagire manualmente con questo imballaggio di backup. Rimane completamente passivo durante il normale e sano funzionamento dell"impianto. Il vostro personale rimane completamente al sicuro durante un guasto interno imprevisto.

Criteri di valutazione per la specifica di una valvola a globo a soffietto in acciaio fuso

La scelta della giusta valvola a globo con soffietto in acciaio fuso richiede un'attenta valutazione tecnica. È necessario valutare attentamente diversi parametri critici di progettazione. Specifiche adeguate prevengono guasti prematuri e garantiscono la massima durata operativa.

1. Design e strati del soffietto: valutare attentamente la costruzione del soffietto a strato singolo rispetto a quello multistrato. I design multistrato impilano insieme diversi strati metallici sottili. Questa costruzione impilata assorbe molto meglio le vibrazioni meccaniche. Le unità multistrato offrono una resistenza alla pressione significativamente più elevata nel complesso. Inoltre garantiscono intrinsecamente una durata a fatica ciclica molto più lunga.

2. Aspettative di durata del ciclo: esaminare attentamente le dichiarazioni del produttore relative ai limiti di fatica. Un'unità di alta qualità dovrebbe garantire un ciclo di vita operativo specifico. Cerca garanzie che coprano da 5.000 a 10.000 cicli prima dell'affaticamento. Richiedi sempre dati di test empirici a supporto di queste affermazioni specifiche.

3. Caratteristiche del flusso: determina l'esatto ruolo operativo all'interno del tuo sistema. La tua applicazione richiede un controllo accurato della limitazione? In tal caso, specificare un design specializzato della spina parabolica. Hai bisogno solo dell'isolamento dei fluidi on/off di base? Un tappo a disco piatto o conico funziona perfettamente per l'isolamento.

4. Connessioni terminali e standard: garantiscono la totale compatibilità con le tubazioni dell'infrastruttura dell'impianto esistente. Verificare i rivestimenti delle flange richiesti prima di ordinare l'attrezzatura. Le connessioni RF o RTJ flangiate devono soddisfare accuratamente gli standard ASME B16.5. Le strutture europee potrebbero invece richiedere dimensioni standard DIN specifiche. Le estremità saldate di testa offrono un collegamento delle tubazioni permanentemente privo di perdite.

È necessario abbinare il design del tappo interno alla velocità del fluido. Il vapore ad alta velocità degrada le forme improprie delle spine in modo estremamente rapido. Specifiche accurate prevengono l"usura interna prematura e problemi di vibrazioni violente. Dispositivi antirotazione impediscono allo stelo di torcere il delicato soffietto. Lo stress torsionale distrugge quasi istantaneamente un"unità a soffietto. I design di qualità utilizzano esclusivamente un meccanismo a stelo ascendente non rotante.

Rischi di implementazione e realtà di manutenzione per una valvola a soffietto WCB

Una corretta installazione garantisce la longevità del vostro investimento meccanico. Le valvole a globo sono dispositivi intrinsecamente direzionali per progettazione. È necessario installare una valvola a soffietto WCB prestando particolare attenzione alla direzione del flusso. Normalmente il fluido dovrebbe entrare direttamente sotto il disco interno. Questo orientamento specifico protegge efficacemente il delicato elemento a soffietto. L'impatto diretto del fluido ad alta velocità sul soffietto provoca vibrazioni distruttive. Accelera la fatica del metallo e porta alla rottura prematura.

Il colpo d"ariete rappresenta una minaccia enorme per l"integrità del soffietto. Rapidi picchi di pressione schiacciano istantaneamente i sottili strati metallici. È necessario implementare immediatamente ottimi protocolli di cattura del vapore. Il corretto drenaggio della tubazione a monte dell"unità è strettamente non negoziabile. L"accumulo di condensa provoca violenti shock idraulici all"apertura delle valvole del vapore. Installare gocciolatoi e trappole termodinamiche prima di tutti i punti di isolamento. Il vapore umido trasporta costantemente goccioline d"acqua ad alta velocità attraverso la tubazione. Queste pesanti goccioline bombardano i sottili strati metallici come proiettili abrasivi. Un drenaggio adeguato garantisce che solo il vapore secco passi attraverso il corpo della valvola.

La navigazione nel processo di approvvigionamento richiede interamente una logica di selezione precisa. Consigliamo vivamente agli acquirenti di evitare produttori generici a bassissimo costo. La metallurgia economica compromette completamente l’intero concetto di tenuta ermetica. Dovresti sempre richiedere rapporti completi sui test dei materiali (MTR). Richiedi certificazioni autentiche dei test di tenuta dell"elio prima dell"accettazione finale. Esaminare attentamente i dati dei test di fatica dei soffietti forniti dal produttore. Gli appalti in blocco senza queste certificazioni portano rapidamente al disastro operativo. Il rigoroso controllo di qualità garantisce prestazioni autentiche a zero perdite.

Conclusione

Il passaggio a una valvola a soffietto per vapore è un investimento nell'efficienza dell'impianto. Aumenta notevolmente la sicurezza della struttura per tutto il personale di sala. Spostiamo completamente la manutenzione da un modello di serraggio reattivo. Si adotta invece un modello di ciclo di vita delle apparecchiature prevedibile e altamente affidabile. La chiusura ermetica elimina definitivamente ed efficacemente le perdite invisibili di vapore.

Agisci immediatamente controllando oggi stesso le tue attuali testate a vapore. Misura accuratamente i tassi di perdita esistenti attraverso i tuoi punti di isolamento convenzionali. Identifica le zone di perdita più problematiche nel layout della tua struttura. Consultare rapidamente un produttore di valvole esperto per ottenere rapidamente una guida tecnica dettagliata. Gli aggiornamenti proattivi dell"infrastruttura salvaguardano sia il tuo personale che il nostro ambiente condiviso.

Domande frequenti

D: Cosa rappresenta WCB nella produzione di valvole?

R: WCB sta per ASTM A216 Grado WCB. È un acciaio al carbonio standard adatto per servizi ad alta temperatura e alta pressione. "W" indica Saldabile, "C" sta per Cast e "B" indica il grado specifico del materiale. Serve come materiale di base standard per le applicazioni di vapore industriale a livello globale.

D: Una valvola con tenuta a soffietto può guastarsi e cosa succede se ciò accade?

R: Sì, i soffietti metallici possono guastarsi a causa dell"affaticamento del ciclo o di forti colpi d"ariete. Tuttavia, le versioni industriali presentano un’architettura a doppia tenuta. Una baderna secondaria di riserva in grafite è posizionata attivamente sopra il soffietto. Questa baderna di riserva contiene immediatamente il fluido, prevenendo eventuali scoppi catastrofici o improvvise perdite pericolose.

D: Come si confrontano i costi di approvvigionamento tra i soffietti e le valvole convenzionali?

R: Queste unità avanzate richiedono in genere un premio iniziale compreso tra 1,5 e 2 volte rispetto ai modelli di imballaggio convenzionali. Questo costo di approvvigionamento iniziale più elevato riflette i complessi componenti metallici idroformati. Tuttavia, offrono un immenso valore operativo eliminando completamente i costosi sprechi di vapore e non richiedendo interventi di manutenzione ordinaria.

D: Le valvole a soffietto sono adatte per la strozzatura del vapore?

R: Le valvole a globo standard gestiscono la strozzatura eccezionalmente bene. Tuttavia, una forte limitazione continua può causare forti vibrazioni interne. Questa vibrazione potrebbe affaticare prematuramente il sottile soffietto metallico. Se è necessario uno strozzamento continuo, è necessario specificare tappi di strozzamento parabolici specializzati per proteggere i soffietti dal rapido degrado.
