Valvola di ritegno a molla e valvola di ritegno a battente: differenze e applicazioni

La scelta della valvola sbagliata può deteriorare rapidamente una costosa pompa industriale. Entrambe le categorie di valvole bloccano efficacemente il pericoloso flusso inverso. Tuttavia, una scelta mal informata spesso innesca gravi colpi d’ariete e conseguenti guasti del sistema. Il panorama industriale odierno richiede precisione assoluta. Comprendere le sfumature tra questi meccanismi è fondamentale per qualsiasi ingegnere di tubazioni o responsabile di struttura. Questa guida completa ti aiuterà a esplorare le complessità di questi componenti critici, garantendo una scelta intelligente e basata sui dati per la tua infrastruttura.

Punti chiave

• Le unità oscillanti si basano interamente sulla gravità e sulla velocità del fluido in avanti per funzionare. Ciò li rende ideali per sistemi ad alto flusso e a bassa caduta di pressione. Sfortunatamente, rimangono altamente inclini agli shock idraulici.
• I dispositivi a molla utilizzano una molla meccanica a spirale per chiudere il disco indipendentemente dalla gravità. Ciò consente orientamenti di installazione versatili e fornisce un'eccellente prevenzione del colpo d'ariete. La scelta
• corretta della valvola di ritegno a battente dipende in larga misura dalla disposizione orizzontale delle tubazioni e dalle caratteristiche fisiche del fluido. Le acque reflue contenenti solidi pesanti sono un ottimo esempio.
• La scelta tra una valvola di ritegno a battente o a molla dipende in definitiva dai vincoli spaziali, dall'orientamento di installazione richiesto, dalla velocità del fluido e dalla necessità fondamentale di un funzionamento silenzioso nella tubazione.

Tendenze attuali del settore nella prevenzione del riflusso delle pipeline

I moderni sistemi di controllo dei fluidi si stanno evolvendo rapidamente. Stiamo assistendo a un netto spostamento verso infrastrutture urbane ad alta densità e sistemi HVAC avanzati. Questa evoluzione determina un massiccio aumento delle specifiche delle valvole silenziose e assistite da molla. Gli ingegneri danno sempre più priorità al costo totale di proprietà rispetto ai costi di approvvigionamento iniziali. Riconoscono che mitigare lo shock idraulico prolunga la durata dell’intera rete di tubazioni.

Inoltre, i mandati di sostenibilità stanno spingendo le strutture a ottimizzare il consumo energetico delle pompe. Ciò richiede un delicato equilibrio. Gli ingegneri devono valutare la bassa caduta di pressione delle valvole a gravità rispetto alle capacità protettive e anti-sbattimento delle alternative caricate a molla. I protocolli di manutenzione predittiva favoriscono inoltre materiali robusti, indirizzando gli acquirenti verso leghe di alta qualità e materiali per sedili specializzati per un’affidabilità a lungo termine.

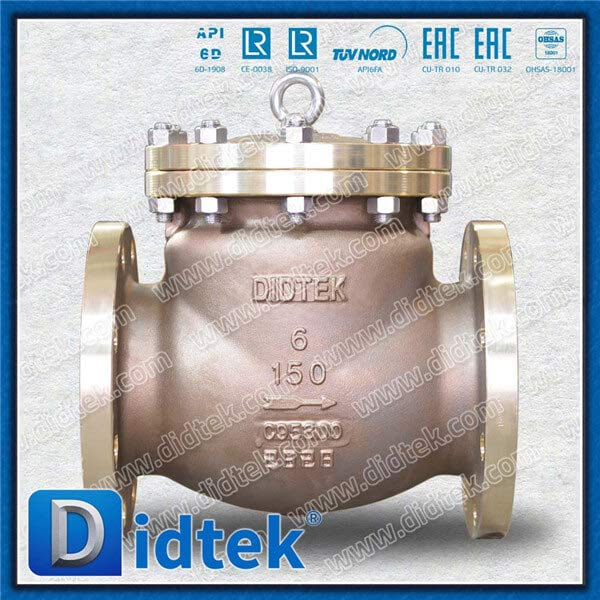

Cos"è una valvola di ritegno a battente: progettazione e meccanica

Per cogliere le differenze fondamentali tra queste misure di salvaguardia delle condutture, dobbiamo prima definire i loro principi operativi. Un"unità di tipo oscillante è un dispositivo meccanico ad azionamento automatico progettato per consentire il flusso del fluido in un"unica direzione. Funziona interamente sui fondamenti della dinamica dei fluidi e dell"attrazione gravitazionale.

Quando il fluido entra nel corpo della valvola nella direzione in avanti, l"energia cinetica costringe un disco non guidato a oscillare verso l"alto fuori dalla sede lavorata. I tecnici spesso si riferiscono a questo disco come a un flapper. Immaginate una pesante porta di metallo che viene aperta da una folata di vento. Finché la velocità del flusso rimane costante, il disco rimane sospeso. Ciò consente il passaggio dei media con un"ostruzione minima.

Al contrario, quando il flusso in avanti diminuisce, la gravità spinge questo disco pesante verso il basso. Qualsiasi successivo flusso inverso spinge saldamente il disco contro la superficie di appoggio, sigillando la tubazione. Spesso è possibile sentire il distinto clangore del disco posizionato nelle grandi condutture idriche comunali. Dal punto di vista dei materiali, le unità di livello industriale spesso presentano robusti corpi in acciaio fuso o bronzo specializzato C95800. Se abbinati a un disco NBR, questi materiali garantiscono una tenuta a prova di bolle anche in ambienti esigenti e ricchi di particolato.

Vantaggi delle valvole a gravità

• Bassa caduta di pressione: il disco esce completamente dal percorso del flusso quando è completamente aperto. Il fluido incontra una resistenza fisica minima. Ciò si traduce in una caduta di pressione molto bassa attraverso la valvola, rendendola altamente efficiente dal punto di vista energetico per i sistemi a flusso continuo e ad alto volume.
• Elevata capacità di flusso: la geometria interna senza ostacoli consente la massima capacità di flusso. Sono un punto fermo nel movimento dei fluidi municipali e industriali su larga scala.
• Movimentazione dei solidi: l'assenza di molle interne o guide centrali significa che ci sono meno fessure in cui i detriti possono rimanere intrappolati. È stato dimostrato empiricamente che sono superiori per fluidi contenenti particolato, solidi sospesi o fluidi viscosi come i liquami grezzi.

Contro delle valvole a gravità

• Elevata suscettibilità al colpo d'ariete: il meccanismo di chiusura si basa sulla gravità e sul flusso inverso. Spesso il disco si chiude di colpo dopo che il fluido ha già invertito la direzione. Questo arresto improvviso crea un grave shock idraulico, noto nel settore come sbattimento della valvola.
• Requisiti di installazione rigorosi: il funzionamento dipendente dalla gravità limita queste valvole principalmente alle tubazioni orizzontali. Possono funzionare solo in linee verticali se il fluido scorre verso l'alto.
• Tempo di chiusura più lento: la dipendenza passiva dalla gravità rende il tempo di risposta meccanica significativamente più lento rispetto alle configurazioni a molla.

Cos"è una valvola di ritegno a molla: progettazione e meccanica

Una valvola di ritegno a molla funziona secondo un principio meccanico fondamentalmente diverso. Gli schemi tecnici spesso le designano come valvole di ritegno silenziose, valvole di ritegno in linea o valvole di ritegno per ugelli. Invece di aspettare la gravità, questo dispositivo utilizza una molla meccanica calibrata per dettare il movimento del disco interno.

Perché il meccanismo si apra, la pressione del fluido in avanti deve superare la tensione della molla elicoidale. Questa soglia di pressione specifica è nota come pressione di cracking. Una volta superata questa pressione di cracking, il fluido spinge linearmente il disco lungo una guida centrale. Ciò comprime la molla e consente al fluido di fluire attorno al gruppo.

La fase operativa più critica si verifica quando il flusso in avanti inizia a decelerare. Prima che il fluido possa fisicamente invertire la direzione, l'energia meccanica immagazzinata nella molla spinge attivamente il disco nella sua sede. La struttura interna presenta un assemblaggio di precisione. Comprende uno stelo di guida centrale, una molla di compressione resistente alla fatica e un disco guidato che si muove parallelamente al flusso del flusso. Anche le varianti moderne, come la valvola di ritegno , utilizzano meccanismi guidati simili per garantire un posizionamento preciso nelle applicazioni con vapore e gas ad alta pressione.

Pro delle valvole a molla

• Funzionamento silenzioso e prevenzione del colpo d'ariete: questi dispositivi chiudono attivamente la valvola nel microsecondo in cui la velocità di avanzamento raggiunge lo zero. Fondamentalmente, si sigillano prima che il flusso inverso possa creare slancio. Ciò elimina l'onda acustica distruttiva che causa lo sbattimento della valvola.
• Orientamento di installazione versatile: la forza di chiusura è fornita dalla tensione meccanica anziché dalla gravità. Queste valvole sono veramente omnidirezionali. I progettisti di tubazioni possono specificarli in sicurezza per layout orizzontali, verticali o diagonali.
• Ingombro compatto: le configurazioni delle molle in linea generalmente presentano una dimensione faccia a faccia molto più breve. Sono significativamente più leggeri. Ciò li rende un vero toccasana per i tecnici che si muovono in sale meccaniche strette e apparecchiature montate su skid.

Contro delle valvole a molla

• Maggiore caduta di pressione: il fluido deve esercitare continuamente una forza contro la tensione della molla per mantenere aperto il passaggio. Il disco e la guida centrale rimangono direttamente nel percorso del flusso, creando turbolenza e una maggiore caduta di pressione misurabile. Le pompe a monte devono lavorare di più per superare questa resistenza.
• Scarse prestazioni con i solidi: il meccanismo di guida interno e la molla stessa creano trappole fisiche. Liquami, liquami grezzi o fluidi carichi di solidi sospesi di grandi dimensioni ostruiranno rapidamente il meccanismo a molla, portando a guasti catastrofici.
• Costo iniziale più elevato: la necessità di guide interne lavorate con precisione e materiali per molle specializzati generalmente aumenta i costi di produzione.

Tabella comparativa dei principali: ripartizione tecnica

5 differenze chiave che influenzano l"approvvigionamento

Nel valutare queste due tecnologie distinte, gli ingegneri devono guardare oltre la funzione di base della prevenzione del riflusso. Le disparità strutturali dettano comportamenti fluidodinamici completamente diversi. Di seguito è riportata una ripartizione completa delle cinque differenze principali che influenzano le decisioni sugli appalti in loco.

Meccanismo di chiusura e velocità

La differenza più determinante sta nel modo in cui inizia il processo di sigillatura. Un"unità in stile swing è un dispositivo passivo. Attende l"attrazione gravitazionale e si affida all"inversione fisica del fluido per spingere saldamente la valvola nella sede. Questa reazione passiva è intrinsecamente lenta. Al contrario, un"unità caricata a molla agisce attivamente. La molla di compressione esercita una forza di chiusura continua. Nel momento in cui l"energia cinetica in avanti scende al di sotto della tensione della molla, la guarnizione si innesta rapidamente. Ciò avviene in modo completamente indipendente dalla quantità di moto inversa del fluido.

Colpo d"ariete e colpo della valvola

Il colpo d"ariete è un violento aumento di pressione che si verifica quando il fluido in movimento è costretto a fermarsi bruscamente. In una configurazione azionata per gravità, la bassa velocità di chiusura significa che il flusso inverso spesso viaggia già ad alta velocità prima che il disco si inserisca completamente. Quando alla fine si chiude contro questo riflusso ad alta velocità, genera un"enorme onda di pressione acustica. Quest"onda è in grado di rompere tubi, far esplodere guarnizioni e frantumare le giranti delle pompe. I dispositivi a molla impediscono completamente questo fenomeno. Forzando la chiusura della tenuta esattamente nel momento in cui cessa il flusso diretto, il flusso inverso non ha mai l"opportunità di stabilire una velocità pericolosa.

Limiti dell"orientamento dell"installazione

I vincoli spaziali spesso dettano la scelta dei componenti in cantiere. Un"unità oscillante tradizionale deve essere installata con il perno cerniera allineato orizzontalmente nella parte superiore della tubazione. Se montato su un tubo orizzontale con il perno sul lato, la gravità non può chiudere il disco. Inoltre, se installato in una tubazione verticale con flusso verso il basso, la gravità mantiene la valvola permanentemente aperta. In alternativa, i meccanismi a molla non si basano sulla gravità. La forza meccanica consente una vera installazione omnidirezionale, fornendo la massima flessibilità in layout di tubazioni complessi e multilivello.

Caduta di pressione e turbolenza del flusso

Dal punto di vista della fluidodinamica, il coefficiente di flusso varia drasticamente tra i due progetti. Quando sono completamente aperte, le valvole a gravità forniscono un percorso del flusso quasi completo e senza ostacoli. Il fluido mantiene un profilo di flusso laminare, con conseguente perdita di energia minima. Le valvole a molla posizionano il gruppo disco direttamente al centro del percorso del flusso. Di conseguenza, il fluido deve divergere attorno all"ostruzione e superare costantemente la resistenza meccanica. Questa divergenza crea un flusso turbolento e una caduta di pressione misurabile.

Ingombro e requisiti di spazio

Le dimensioni fisiche svolgono un ruolo cruciale nella progettazione moderna delle sale meccaniche, dove la metratura è fondamentale. Le valvole dipendenti dalla gravità richiedono un corpo grande e ingombrante per ospitare il meccanismo a cerniera. Hanno bisogno di spazio interno sufficiente affinché il disco possa oscillare completamente verso l"alto. Ciò si traduce in un componente pesante con una dimensione da faccia a faccia lunga. I design delle molle in linea sono estremamente compatti. Il movimento lineare dei componenti interni consente di ridurre notevolmente il corpo valvola, risparmiando spazio prezioso.

Suddivisione delle applicazioni: dove utilizzare quale?

La meccanica teorica deve tradursi in applicazioni pratiche e reali. La scelta tra queste due opzioni è raramente arbitraria. Piuttosto, è dettata dalle esigenze specifiche e spietate dell’ambiente industriale.

Scenari ideali per valvole a gravità

• Stazioni di sollevamento per il trattamento delle acque reflue: i sistemi fognari comunali trasportano spesso acqua grezza e non trattata contenente detriti pesanti e stracci. Il percorso del flusso senza ostacoli consente a questi solidi di passare senza impigliarsi.
• Distribuzione idrica su larga scala: nelle massicce condotte idriche che attraversano i paesi, ridurre al minimo la perdita di pressione su chilometri di tubazioni è la massima priorità assoluta. La bassa caduta di pressione consente ai comuni di risparmiare enormi quantità di energia elettrica nelle stazioni di pompaggio.
• Sistemi di fluidi a bassa velocità: nelle configurazioni in cui la velocità del fluido è naturalmente bassa e i cambiamenti nella direzione del flusso sono graduali, il rischio di colpo d'ariete è minimo. Gli ingegneri possono trarre vantaggio in tutta sicurezza dal rapporto costo-efficacia di questi modelli.

Scenari ideali per valvole a molla

• Impianti di refrigerazione HVAC e alimentazione caldaie: negli edifici commerciali a molti piani, i circuiti dell'acqua refrigerata si accendono e si spengono rapidamente. La chiusura assistita immediata è fondamentale per proteggere le costose apparecchiature rotanti dagli shock idraulici.
• Raffinerie di lavorazione chimica: le condutture chimiche spesso richiedono un controllo preciso del flusso e funzionano a pressioni elevate. La capacità di sigillatura rapida impedisce il pericoloso riflusso di sostanze chimiche volatili.
• Piattaforme offshore e marine: in sale meccaniche densamente popolate o in unità montate su skid, l'ingombro compatto e le capacità di installazione omnidirezionale le rendono l'unica soluzione ingegneristica praticabile.

Guida pratica alla selezione: come scegliere

Per prendere una decisione empirica e basata sui dati, gli ingegneri devono valutare diverse variabili sistemiche. Il dimensionamento e la selezione adeguati non riguardano semplicemente la corrispondenza dei diametri dei tubi. La selezione del meccanismo sbagliato può provocare il guasto prematuro dei componenti o una grave limitazione del flusso. Utilizzare i seguenti standard per guidare le specifiche in loco.

Standard 1: valutare il profilo del mezzo
Le caratteristiche fisiche del fluido determinano il primo filtro principale. Stai pompando acque reflue grezze, fanghi o fluidi con un elevato contenuto di solidi sospesi? Specificare un design a gravità. Il percorso del flusso senza ostacoli impedisce ai materiali fibrosi di impigliarsi. Al contrario, se si maneggiano fluidi puliti come acqua potabile, prodotti petrolchimici raffinati o aria compressa, i meccanismi a molla sono perfettamente sicuri e altamente vantaggiosi.

Standard 2: Mappare l'orientamento delle tubazioni
Rivedi i tuoi disegni isometrici. Se la tubazione corre orizzontalmente o verticalmente verso l'alto, entrambi i tipi di valvole sono accettabili. Tuttavia, se le tubazioni richiedono un flusso verticale verso il basso o un percorso diagonale complesso, le unità a gravità sono severamente vietate. È necessario specificare un modello a molla per garantire che il disco chiuda saldamente la sede indipendentemente dall'angolo di installazione.

Standard 3: calcolo della velocità del flusso e della caduta di pressione
Ogni valvola di ritegno richiede una pressione di apertura specifica per aprirsi. Le unità a gravità hanno una pressione di cracking eccezionalmente bassa, che le rende ideali per i sistemi a bassa pressione che danno priorità alla massima velocità del flusso. I dispositivi a molla presentano una caduta di pressione maggiore. È necessario consultare le curve delle pompe del produttore per garantire che le pompe a monte abbiano una pressione di prevalenza sufficiente per superare la resistenza continua della molla senza affamare i processi a valle.

Standard 4: analizzare il costo totale di proprietà
Gli acquirenti tecnici devono calcolare i costi durante il ciclo di vita dell'apparecchiatura. Un'unità a gravità tradizionale è più conveniente in termini di costi in anticipo. Tuttavia, se installato in un sistema con frequenti cicli della pompa, il colpo d'ariete risultante può fratturare i giunti dei tubi e distruggere le pompe. Negli ambienti con cicli elevati, l'investimento iniziale leggermente superiore per un'unità a molla lavorata con precisione si ripaga da solo neutralizzando il colpo d'ariete e riducendo drasticamente i costi di manutenzione a lungo termine.

Conclusione

Nel dibattito ingegneristico che circonda questi componenti critici delle tubazioni, non esiste un’opzione universalmente superiore. La scelta ottimale dipende interamente dall"adattamento delle caratteristiche strutturali e dinamiche ai requisiti specifici del vostro sistema di tubazioni.

Come regola generale, utilizzare valvole a gravità per applicazioni con flusso pesante e senza ostacoli in tubazioni rigorosamente orizzontali o verticali verso l"alto. Specificare valvole a molla per fluidi puliti, vincoli di spazio ristretti, flussi verticali verso il basso e, in modo critico, ogni volta che è necessaria l"eliminazione del colpo d"ariete per proteggere pompe costose.

Se stai progettando una pipeline o stai sostituendo un"infrastruttura danneggiata, selezionare la valvola giusta non è un gioco d"ipotesi. Ti invitiamo vivamente a sfogliare l"ampio catalogo di Didtek Valve per trovare la soluzione ingegneristica esatta su misura per le tue portate, tipi di media e parametri di pressione specifici.

Domande frequenti

È possibile installare una valvola di ritegno a battente verticalmente?

Sì, ma a condizioni strettamente limitate. Una valvola a battente può essere installata in una tubazione verticale solo se il flusso del fluido si muove verticalmente verso l"alto. In questa configurazione, la spinta verso l"alto del fluido spinge il disco in apertura. Quando il flusso si interrompe, la gravità aiuta a riportare il disco sulla sede. Se il flusso si muove verticalmente verso il basso, la gravità manterrà permanentemente il disco pesante in posizione aperta, rendendo la valvola inutilizzabile.

Quale valvola di ritegno è migliore per prevenire il colpo d"ariete?

La valvola di ritegno caricata a molla è di gran lunga superiore per prevenire il colpo d"ariete. Il colpo d"ariete si verifica quando il fluido inverte rapidamente la direzione e chiude con forza una valvola aperta. Una valvola a gravità si basa su questo flusso inverso per chiudersi, garantendo praticamente un effetto sbattimento. Una valvola assistita da molla utilizza la tensione meccanica per spingere attivamente il disco sulla sede nel momento esatto in cui la velocità del flusso in avanti scende a zero, prevenendo completamente l"onda d"urto.

Le valvole di ritegno a molla limitano il flusso?

Sì, introducono un grado di limitazione del flusso più elevato rispetto alle controparti azionate per gravità. La guida interna, il disco e la molla stessa sono posizionati direttamente al centro del percorso del flusso. Il fluido deve spendere continuamente energia cinetica per mantenere la molla compressa. Questa ostruzione interna crea turbolenza e si traduce in una maggiore caduta di pressione attraverso la valvola.

Le valvole di ritegno a molla sono più costose delle valvole di ritegno a battente?

In generale sì. Il processo di produzione di una valvola assistita da molla prevede tolleranze più strette e componenti interni più complessi. Una valvola a molla in linea richiede guide centrali lavorate con precisione, molle in lega specializzate resistenti alla fatica e meccanismi di seduta finemente calibrati. Le strutture spesso recuperano rapidamente questo investimento iniziale più elevato evitando rotture di tubi e riparazioni di pompe associate a danni da colpo d"ariete.

In che modo differiscono le modalità di guasto tra i due progetti?

Le valvole a gravità in genere si guastano a causa dell"usura del perno della cerniera. Il movimento oscillatorio continuo in un flusso turbolento può causare il degrado del perno, determinando un disallineamento del disco. Le valvole a molla in genere si guastano a causa dell"affaticamento della molla o dell"ostruzione interna. Se il particolato bypassa i filtri a monte, può accumularsi nella guida della molla, provocando il bloccaggio della valvola in una posizione parzialmente aperta.

È possibile utilizzare una valvola di ritegno a clapet per i sistemi di aria compressa?

È altamente sconsigliato. I sistemi di aria e gas compressi non hanno la densità del fluido necessaria per smorzare il movimento di una valvola a cerniera di metallo pesante. Le rapide pulsazioni dei compressori d"aria faranno vibrare violentemente il disco non guidato, provocando una rapida usura meccanica e un guasto prematuro del perno della cerniera. Le valvole a molla o le valvole di ritegno di sollevamento specializzate sono lo standard industriale per le applicazioni pneumatiche.

Qual è la durata tipica di queste valvole di ritegno?

La durata dipende fortemente dall"applicazione, dal supporto e dal programma di manutenzione. Nelle applicazioni con acqua pulita con flusso costante, una valvola a gravità in acciaio fuso di alta qualità può durare da 15 a 20 anni. Le valvole a molla in ambienti HVAC a ciclo elevato richiedono in genere la sostituzione della molla interna e della guarnizione ogni 5-7 anni per mantenere le massime prestazioni anti-sbattimento. L"ispezione di routine dei componenti interni è vitale per entrambi i progetti.
