Valvola di ritegno a sollevamento e valvola di ritegno a pistone: principio di funzionamento e selezione

Il flusso inverso è un killer silenzioso nelle tubazioni industriali. Induce forti colpi d’ariete e shock meccanici che possono facilmente distruggere infrastrutture costose. Per salvaguardare risorse critiche come le pompe di alimentazione delle caldaie ad alta pressione o i compressori alternativi, gli ingegneri delle tubazioni si affidano a soluzioni automatiche di sicurezza. Mentre standard le valvole di ritegno di sollevamento prevengono efficacemente il pericoloso riflusso, le configurazioni dei pistoni offrono un enorme miglioramento per gli ambienti turbolenti. Questa guida approfondisce i loro meccanismi distinti, le sfumature strutturali e gli esatti criteri di selezione necessari per garantire l'integrità ottimale della pipeline.

Punti chiave

• Differenza di progettazione: un meccanismo di sollevamento standard utilizza un semplice disco guidato. Al contrario, il design del pistone incorpora un gruppo pistone e ammortizzatore specializzato per fornire un effetto di smorzamento critico contro i flussi pulsanti.
• Principio di funzionamento: entrambi i progetti si basano interamente sulla pressione del fluido a monte per sollevare l'elemento di chiusura interno. Dipendono dalla gravità e dalla contropressione a valle per chiudersi, rendendo la funzione di sollevamento del nucleo altamente efficace per le tubazioni orizzontali.
• Migliori applicazioni: le varianti di ascensore offrono prestazioni affidabili nelle linee generali di vapore, gas e acqua ad alta pressione. I design dei pistoni sono progettati specificatamente per sistemi soggetti a frequenti inversioni di flusso o forti pulsazioni.
• Criteri di selezione: la corretta selezione tecnica dipende in larga misura dal tipo di fluido, dalla capacità di pressione richiesta, dall'orientamento di installazione della tubazione e dai livelli accettabili di caduta di pressione del sistema.

Comprendere le nozioni di base: cos"è una valvola di ritegno?

Per prendere una decisione informata per le reti di tubazioni industriali, i responsabili degli acquisti e gli ingegneri devono prima comprendere i meccanismi fondamentali di questi dispositivi di controllo del flusso direzionale.

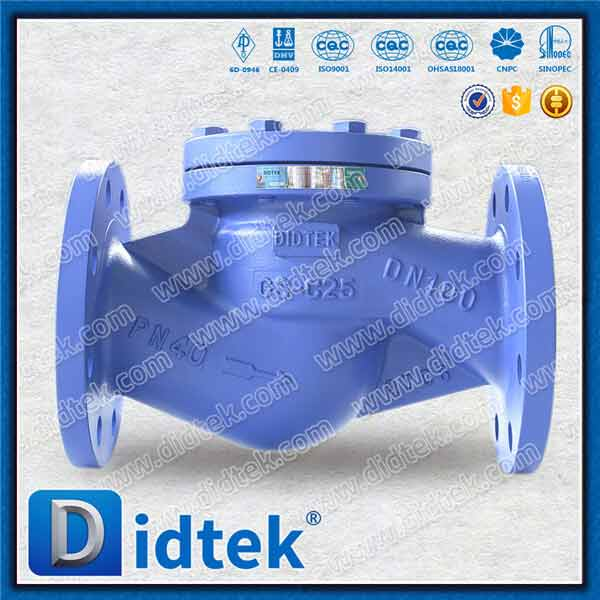

Strutturalmente, l"anatomia interna è costituita da un corpo robusto, una sede lavorata con precisione, un disco o tappo guidato e una copertura protettiva. Da un punto di vista ingegneristico, la geometria del corpo è quasi identica a quella di una valvola a globo standard. Ciò costringe il fluido a viaggiare attraverso un percorso di flusso distinto a forma di S. All"interno della camera della valvola, il disco è alloggiato all"interno di un meccanismo di guida come un ponte o una guida dello stelo. Ciò garantisce che il disco rimanga perfettamente allineato con il sedile mentre si muove verticalmente. Tale allineamento è fondamentale. Qualsiasi deviazione potrebbe comportare un posizionamento inadeguato e conseguenti perdite pericolose.

La centrale funzione della valvola di ritegno a sollevamento è quella di bloccare autonomamente il riflusso in applicazioni che richiedono una chiusura eccezionalmente stretta. A differenza delle valvole a saracinesca manuali o a sfera, funziona interamente governato dalla fluidodinamica all'interno della tubazione. Quando il fluido entra nella porta di ingresso, viaggia sotto la sede e spinge verso l'alto contro il disco guidato. Una volta che la pressione a monte supera il peso fisico del disco, il passaggio si apre. Nel momento in cui la velocità del flusso diminuisce, il disco ricade immediatamente nella sede. Poiché il meccanismo di seduta imita una valvola a globo, l'ampia superficie di contatto fornisce una tenuta a prova di perdite altamente affidabile.

Cos"è una valvola di ritegno a pistone?

Mentre il design standard del disco guidato gestisce perfettamente i flussi costanti, alcune condizioni di servizio severe richiedono un meccanismo interno molto più robusto. Nelle tubazioni collegate direttamente alle pompe alternative, il flusso del fluido pulsa violentemente. In questi scenari altamente volatili, l'installazione di una valvola di ritegno sul pistone diventa una necessità operativa.

In termini tecnici, le configurazioni a pistoni sono essenzialmente una sottocategoria potenziata per carichi pesanti della famiglia di ascensori. Il corpo esterno, il tortuoso percorso del flusso e lo scopo fondamentale rimangono esattamente gli stessi. La differenziazione critica risiede interamente nel meccanismo di chiusura interna.

Questa variazione elimina il disco guidato leggero. Utilizza invece un solido pistone cilindrico inserito con precisione nel corrispondente cilindro del cruscotto. Il gioco tra la parete esterna del pistone e la parete interna del cruscotto è lavorato con tolleranze estremamente strette. Questa modifica strutturale aumenta significativamente la massa e la stabilità dell"organo di chiusura. Di conseguenza, sopporta facilmente sollecitazioni meccaniche più elevate e improvvisi cambiamenti di velocità del fluido.

La configurazione del cruscotto e del pistone non significa semplicemente aggiungere peso. Crea un sistema di smorzamento idrodinamico altamente efficace. Quando il pistone si sposta verso l"alto nel cruscotto durante la fase di apertura, il fluido penetra naturalmente nello spazio ristretto. Quando il flusso della tubazione si inverte improvvisamente, la gravità e la contropressione spingono il pistone verso il basso. Tuttavia, il fluido intrappolato all"interno del cruscotto deve essere espulso attraverso lo stretto spazio prima che il pistone possa posizionarsi completamente. Questo fluido intrappolato crea un effetto di ammortizzazione idraulica. Rallentando la velocità di chiusura nelle frazioni finali di secondo, il design impedisce al pistone in metallo massiccio di sbattere violentemente contro la sede metallica. Ciò mitiga l"usura meccanica, riduce l"affaticamento strutturale interno e previene i colpi d"ariete distruttivi.

Principio di funzionamento: come funzionano le valvole di ritegno di sollevamento e pistone?

Entrambi i tipi di valvole condividono una sequenza operativa quasi identica. La loro funzionalità è un"applicazione diretta della meccanica dei fluidi, che non richiede alcuna fonte di alimentazione esterna o intervento manuale.

Il ciclo operativo inizia quando mezzi pressurizzati come il vapore ad alta pressione proveniente da una caldaia inondano la porta di ingresso. A causa della geometria interna, il fluido viene diretto verso il basso e poi bruscamente verso l"alto. Colpisce direttamente la superficie inferiore dell"elemento di chiusura. L"energia cinetica e la pressione statica del fluido a monte esercitano una forte forza verso l"alto. Quando questo ascensore idraulico supera la forza gravitazionale verso il basso dei componenti interni, il passaggio si apre. L"altezza a cui sale il componente è direttamente proporzionale alla velocità e alla pressione del fluido di processo.

La fase critica del funzionamento si verifica quando il flusso in avanti cessa. Ciò accade frequentemente quando una pompa va fuori servizio o se la pressione a valle aumenta inaspettatamente. Quando l’energia cinetica anteriore si dissipa, la gravità prende il sopravvento. Il peso del disco o del pistone avvia un rapido movimento verso il basso. Allo stesso tempo, il fluido di inversione crea contropressione. Questo preme contro la parte superiore dell"elemento di chiusura e lo forza sulla sede lavorata. In un design di ascensore standard, questa chiusura è quasi istantanea. Nei modelli a pistone, la chiusura è leggermente ritardata a causa dello spostamento del fluido all"interno del cruscotto. Una volta posizionato, una contropressione più elevata si traduce in una tenuta meccanica più stretta.

Tendenze del settore: lo spostamento verso soluzioni di smorzamento per servizi gravosi

Osservando il panorama industriale più ampio, si nota un netto cambiamento nel modo in cui gli ingegneri delle tubazioni affrontano la prevenzione del riflusso. Le moderne centrali elettriche a ciclo combinato, gli impianti GNL e le raffinerie petrolchimiche stanno continuamente spingendo i limiti operativi. Gli impianti funzionano a temperature e pressioni senza precedenti per massimizzare la resa produttiva. Di conseguenza, le infrastrutture di tubazioni esistenti stanno diventando sempre più vulnerabili ai picchi di pressione transitori e alle forti vibrazioni dei fluidi.

I dati del settore indicano una crescente preferenza per i meccanismi di smorzamento idrodinamici avanzati rispetto ai tradizionali modelli di oscillazione o di semplice sollevamento in settori critici. Gli ingegneri non cercano più solo di fermare il riflusso. Stanno cercando attivamente soluzioni che proteggano le apparecchiature a valle dalle onde d"urto generate durante gli arresti di emergenza delle pompe. Questa realtà operativa ha portato a un aumento delle specifiche delle valvole di smorzamento a pistone, insieme alla richiesta di standard metallurgici aggiornati per combattere la corrosione accelerata e l’affaticamento meccanico.

Confronto testa a testa: design di sollevamento e pistone

Per facilitare decisioni accurate sulla progettazione della pipeline, è necessario confrontare queste due configurazioni attraverso parametri tecnici critici.

La variazione più importante è la geometria interna del meccanismo di chiusura. Il design del sollevatore standard si basa su un disco leggero guidato da uno stelo centrale. Ciò rende più facile la produzione e generalmente più conveniente. Al contrario, il design del pistone richiede una lavorazione altamente precisa per garantire che il gioco del cruscotto sia perfetto. Se lo spazio è troppo stretto, il pistone si blocca. Se è troppo lento, l"effetto smorzante viene completamente perso.

A causa del percorso del flusso tortuoso tipico dei corpi a globo, entrambi i tipi di valvole presentano una caduta di pressione significativamente più elevata rispetto alle valvole dirette. Il fluido deve cambiare direzione più volte, consumando energia cinetica. Confrontando direttamente i due, le configurazioni del pistone generalmente introducono una resistenza al flusso leggermente superiore. Il pistone solido è più pesante di un disco standard. Richiede più energia fluida continua per mantenerlo nella posizione completamente aperta. Se la velocità del flusso è insufficiente, il pistone pesante può rimanere sospeso in uno stato parzialmente aperto, provocando un aumento della turbolenza.

Nei sistemi di tubazioni collegati ai compressori d"aria, il flusso del fluido pulsa rapidamente. Un disco guidato standard reagirà a questi impulsi rimbalzando su e giù contro il sedile. Questo fenomeno è noto come chattering. Le vibrazioni distruggono rapidamente le superfici dei sedili e portano a guasti prematuri. In questi scenari, il design del pistone è il vincitore indiscusso. La natura ammortizzante dell"ammortizzatore stabilizza il pistone, impedendogli di reagire a ogni minima fluttuazione di pressione.

Analisi della capacità di pressione e delle prestazioni

Le condotte industriali operano in condizioni termodinamiche estreme. La valutazione della capacità di pressione e di tenuta di queste valvole non è negoziabile per la sicurezza del sito.

Entrambi gli stili sono altamente preferiti per le applicazioni di tubazioni ad alta pressione. Il robusto corpo in fusione consente loro di gestire facilmente sollecitazioni meccaniche estreme. Sono comunemente specificati in classi di alta pressione che vanno dalla Classe ASME 800 fino alla Classe 2500. Poiché il meccanismo di posizionamento è perpendicolare al flusso della tubazione, i componenti interni sono meno suscettibili alla flessione sotto carichi estremi. Per ambienti critici ad alta temperatura, gli ingegneri spesso specificano valvole di ritegno a pistone forgiato . L'acciaio forgiato fornisce una struttura a grana molecolare superiore. Elimina i problemi di porosità che talvolta si riscontrano nei corpi fusi e massimizza la tolleranza alla pressione complessiva.

La capacità di tenuta di queste valvole è eccezionale, in particolare quando si maneggiano gas, vapore e fluidi vaporosi. Poiché il disco o il pistone discende verticalmente in una sede conica o piatta, le superfici di accoppiamento creano simultaneamente un contatto completo a 360 gradi. Questa disposizione delle sedi a forma di valvola a globo garantisce una distribuzione altamente uniforme delle sollecitazioni meccaniche attraverso la tenuta. All’aumentare della contropressione a valle, la forza verso il basso costringe fisicamente le superfici metalliche ad avvicinarsi. Ciò li rende di gran lunga superiori nelle applicazioni con gas in cui piccole perdite possono essere pericolose.

Guida alla selezione: quale valvola di ritegno è adatta al tuo sistema?

I progettisti del sistema devono valutare attentamente i parametri operativi prima di scegliere tra un design con disco di sollevamento standard e un design con ammortizzatore a pistone.

Entrambi i tipi di valvole sono progettati rigorosamente per fluidi puliti. Ciò include acqua di alimentazione delle caldaie trattata, vapore ad alta pressione, gas naturale e prodotti petrolchimici raffinati. Fondamentalmente, nessuna delle due valvole è adatta per fluidi altamente viscosi come petrolio greggio pesante o fluidi contenenti particelle solide. Poiché entrambi i progetti si basano su distanze precise, eventuali particelle solide rimarranno facilmente intrappolate. Questo intrappolamento graffierà le pareti metalliche, aumenterà l"attrito e alla fine causerà l"inceppamento della valvola.

L"orientamento dell"installazione è un fattore limitante. Queste valvole devono generalmente essere installate in tubazioni orizzontali. Poiché fanno molto affidamento sul peso gravitazionale dell"elemento di chiusura interno per avviare l"inserimento, un orientamento orizzontale garantisce che il disco cada perfettamente verso il basso. Se è assolutamente necessaria l"installazione verticale, può essere eseguita solo in tubazioni in cui il fluido scorre verticalmente verso l"alto. In questi casi, la valvola deve essere esplicitamente realizzata con una molla interna per carichi pesanti.

Confronti alternativi: valvole di ritegno a battente e valvole di ritegno a sollevamento

Sebbene comprendere le sfumature tra la progettazione dell"alzata standard e quella dei pistoni sia fondamentale, gli ingegneri spesso devono affrontare una decisione più ampia durante la fase iniziale di progettazione della tubazione. Devono scegliere tra meccanismi di sollevamento e meccanismi di oscillazione.

La caratteristica strutturale principale di una valvola di ritegno a battente è il suo percorso del flusso diretto. A differenza dei tipi di sollevamento che costringono il fluido a percorrere un percorso tortuoso, il controllo dello swing si basa su un disco sospeso da un perno cerniera. Quando il fluido scorre in avanti, spinge via il disco, creando un passaggio quasi senza ostacoli. Grazie a questo flusso rettilineo, generano una caduta di pressione notevolmente inferiore. Gli ingegneri in genere specificano le valvole di ritegno a clapet API 6D per tubazioni di grande diametro superiori a NPS 4 e flussi di liquidi a bassa velocità in cui il mantenimento dell'energia cinetica è una priorità. Tuttavia, poiché mancano di stabilità guidata, devono essere utilizzati solo in ambienti stazionari non pulsanti.

Confronto tecnico completo

Integrazione del sistema e selezione dei materiali

Prima di finalizzare una decisione di approvvigionamento, gli ingegneri devono valutare i requisiti metallurgici specifici del sistema di tubazioni. L"integrità operativa di queste valvole dipende in larga misura dai materiali utilizzati per il corpo, il rivestimento e le superfici delle sedi.

Per applicazioni con vapore ad alta temperatura o sostanze chimiche corrosive, l’acciaio al carbonio standard potrebbe non essere sufficiente. La selezione di materiali fusi o forgiati specializzati garantisce la stabilità dimensionale in condizioni di cicli termici estremi. Inoltre, il rivestimento duro delle superfici dei sedili con materiali come la stellite può prolungare significativamente la durata operativa. Ciò impedisce la trafilatura e l"erosione causate dallo sfregamento dei fluidi ad alta velocità attraverso la barriera sigillante.

Domande frequenti

È possibile installare una valvola di ritegno in verticale?

Le varianti standard sono progettate specificatamente per installazioni di tubazioni orizzontali perché il loro principio di funzionamento fondamentale si basa fortemente sulla gravità. Se installata su una linea verticale con flusso verso il basso, la gravità manterrebbe la valvola aperta in modo permanente. Tuttavia, se la valvola viene appositamente modificata con una molla interna calibrata per carichi pesanti, può essere installata in una tubazione verticale dove il fluido scorre rigorosamente verso l"alto.

Cosa causa il guasto di una valvola di ritegno del pistone?

Pur essendo estremamente robusta, questa valvola è soggetta a guasti se introdotta nell"ambiente operativo sbagliato. La causa più comune di guasto è la contaminazione da particolato. Se incrostazioni, ruggine, scorie di saldatura o detriti solidi entrano nella tubazione, possono depositarsi nello spazio microscopico del meccanismo del cruscotto. Ciò porta all"usura, causando il bloccaggio del pistone nella posizione aperta o chiusa.

Le valvole di ritegno a pistone sono adatte per sistemi ad alta pressione?

Sì, sono eccezionalmente adatti per ambienti ad alta pressione e alta temperatura. Sono spesso la scelta preferita per applicazioni di servizio gravose come sistemi di acqua di alimentazione di caldaie e linee di scarico di compressori alternativi. L"effetto di smorzamento idraulico fornito dal meccanismo del cruscotto impedisce ai componenti interni pesanti di sbattere con forza contro il sedile durante i picchi di pressione transitori.

In che modo la viscosità del mezzo influisce sulla scelta tra queste valvole?

La viscosità gioca un ruolo fondamentale nella funzionalità. Entrambi i modelli sono destinati a mezzi altamente fluidi a bassa viscosità come acqua, vapore e gas naturale. Se vengono introdotti fluidi altamente viscosi, il fluido denso può rivestire i meccanismi di guida e rallentare il tempo di reazione. In un cilindro del dashpot, il fluido viscoso crea un"eccessiva resistenza idraulica, impedendo potenzialmente alla valvola di aprirsi completamente o di chiudersi abbastanza rapidamente da impedire il riflusso.

Qual è la pressione di apertura di una valvola di ritegno del pistone?

La pressione di cracking si riferisce alla pressione minima del fluido a monte richiesta per sollevare il pistone dalla sua sede e avviare il flusso. Poiché il pistone in metallo solido è più pesante di un disco standard, le configurazioni del pistone in genere possiedono una pressione di rottura leggermente superiore. Questo valore può essere regolato durante il processo di produzione integrando molle interne specifiche su misura per l"esatta dinamica del flusso del vostro sistema di tubazioni.

Le valvole di ritegno possono essere utilizzate per fluidi comprimibili come aria e gas?

Assolutamente. In effetti, i meccanismi di seduta a globo sono altamente raccomandati per i fluidi comprimibili. La caduta verticale dell"elemento di chiusura garantisce un contatto uniforme a 360 gradi contro il sedile. Ciò crea una tenuta eccezionalmente ermetica che previene i microscopici percorsi di perdita comunemente associati ai gas comprimibili, rendendoli superiori ai design oscillanti standard per queste applicazioni.

Conclusione

In definitiva, garantire una tenuta affidabile delle tubazioni dipende dalla comprensione della fluidodinamica specifica della vostra attività. Mentre i meccanismi di sollevamento standard eccellono nei sistemi industriali ad alta pressione costante, l’integrazione di un cruscotto smorzante fornisce una protezione cruciale contro forti vibrazioni dei fluidi e shock meccanici. Valutando attentamente le caratteristiche del mezzo, le portate e i limiti accettabili di caduta di pressione, è possibile selezionare la configurazione ideale per la propria struttura.

Per garantire il corretto dimensionamento, la selezione dei materiali e l'integrità operativa a lungo termine, collabora sempre con un produttore esperto. Esplora oggi stesso la gamma completa di soluzioni di controllo del flusso per servizi gravosi presso Didtek Valve e lascia che i nostri specialisti di ingegneria ti aiutino a salvaguardare la tua infrastruttura critica da riflussi distruttivi.
