Valvola di ritegno da 2-1/2 pollici: tipi, dimensioni, portata e guida alla selezione

Un singolo evento di riflusso può rovinare istantaneamente costose pompe centrifughe. Questo shock meccanico porta a guasti catastrofici del sistema. Le strutture spesso perdono migliaia di dollari ogni anno a causa di tempi di inattività imprevisti e di riparazioni rapide delle condutture. La scelta della giusta dimensione della valvola e dell"architettura interna va oltre la semplice conformità alle normative. Funge da linea di difesa critica per l"intera infrastruttura di tubazioni.

La valvola di ritegno da 2-1/2 pollici si distingue come un componente altamente versatile e standardizzato utilizzato in una miriade di industrie pesanti. Dagli impianti di trattamento delle acque industriali e dai circuiti di raffreddamento HVAC commerciali alle raffinerie idrauliche municipali e petrolchimiche, questa dimensione specifica colma perfettamente il divario tra le applicazioni commerciali leggere e quelle industriali pesanti. In questa guida tecnica completa, esploreremo i complessi dettagli tecnici necessari per prendere una decisione di acquisto informata. Nello specifico, approfondiremo i vari progetti strutturali, le precise dimensioni faccia a faccia, le caratteristiche di portata e il ruolo cruciale della selezione metallurgica.

Osservando le attuali tendenze nel controllo dei fluidi, assistiamo a un massiccio spostamento del settore verso l’ottimizzazione energetica e la rigorosa conformità ESG. I moderni ingegneri delle tubazioni non cercano più solo la prevenzione di base del riflusso. Richiedono perdite di carico minime e coefficienti di flusso ottimizzati per ridurre il consumo energetico della pompa a lungo termine. La scelta di una valvola da 2,5 pollici altamente efficiente ha un impatto diretto sull"impronta di carbonio di una struttura e sui costi operativi. I dati di mercato indicano che gli impianti che vengono aggiornati con profili di valvole interne a bassa resistenza registrano una diminuzione misurabile dei costi annuali dell’elettricità.

Punti chiave

• Versatilità senza pari: questa dimensione specifica della valvola è progettata in più configurazioni. Le opzioni includono design oscillanti tradizionali, caricati a molla e a doppia piastra salvaspazio. Ciò rende l'unità altamente adattabile agli orientamenti delle tubazioni sia orizzontali che verticali.
• Efficienza del flusso ottimizzata: comprendere parametri di fluidodinamica come la pressione di cracking e il coefficiente di flusso è vitale. Questi calcoli aiutano a minimizzare le cadute di pressione e a ridurre il consumo energetico della pompa a lungo termine.
• I materiali sono importanti: la durata operativa e la compatibilità chimica della tua risorsa sono dettate dalla scelta dei materiali del corpo e del sedile. Le opzioni spaziano dal robusto acciaio inossidabile e ferro duttile al PVC resistente alla corrosione.
• Dimensionamento e adattamento corretti: sebbene la dimensione nominale del tubo rimanga standard di 2,5 pollici (DN65), l'ingombro dell'installazione fisica varia drasticamente. La scelta tra gli standard di connessione flangiati, wafer o filettati determina lo spazio richiesto.

Cos"è una valvola di ritegno da 2,5 pollici e come funziona?

Una valvola di ritegno da 2-1/2 pollici è una protezione meccanica unidirezionale e autoautomatica progettata specificamente per reti di tubazioni con diametro nominale di 2,5 pollici. A differenza delle valvole a saracinesca o a globo standard che richiedono che un tecnico giri un volantino o faccia affidamento su attuatori pneumatici esterni, una valvola di ritegno funziona interamente sulla fluidodinamica interna della tubazione. Il suo scopo fondamentale è semplice ma fondamentale. Consente al fluido, sia liquido che gassoso, di fluire liberamente in una direzione in avanti mentre si chiude automaticamente per bloccare qualsiasi flusso inverso. Questa azione protegge le apparecchiature sensibili a monte, come i compressori centrifughi e i dispositivi di misurazione, dal grave shock idraulico del riflusso.

La meccanica operativa fa molto affidamento sull"energia cinetica. Quando la velocità del fluido a monte raggiunge una soglia predeterminata, la pressione forza il meccanismo di chiusura interno, sia esso un disco, una valvola a cerniera o una doppia piastra, a fuoriuscire. Questo apre la porta da 2,5 pollici. Al contrario, nel momento in cui il flusso in avanti diminuisce o tenta di invertirsi, il sistema reagisce immediatamente. La gravità, la contropressione del sistema o una molla meccanica calibrata spingono l"elemento di chiusura contro la sede della valvola. Questo crea un sigillo impermeabile e a tenuta di bolle.

Nelle applicazioni sul campo reali, questa dimensione specifica della valvola è onnipresente. Lo troverete spesso a protezione dei circuiti di filtrazione delle piscine commerciali e a regolare le linee dell"acqua di alimentazione delle caldaie industriali. Inoltre, gestisce le stazioni di sollevamento delle acque reflue municipali e mantiene la pressione costante nei sistemi di torri di raffreddamento a molti piani.

Tipi comuni di valvole di ritegno da 2-1/2 pollici

Selezionare l"architettura interna corretta per la pipeline è fondamentale per la stabilità del sistema. Diversi progetti meccanici reagiscono in modo univoco alla velocità del flusso, agli angoli di installazione e allo stato fisico dei fluidi.

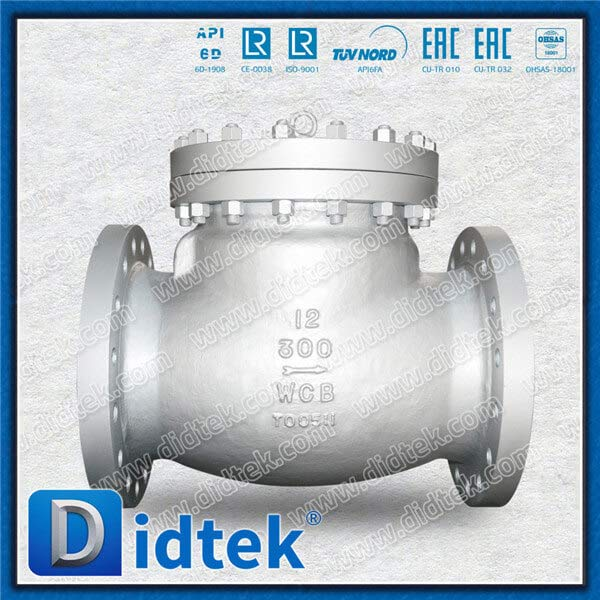

Design della valvola di ritegno a battente

La valvola di ritegno a battente rimane uno dei progetti più tradizionali e ampiamente utilizzati nell"ingegneria del controllo dei fluidi. È dotato di un disco lamellare incernierato che oscilla completamente fuori dal percorso del flusso quando il fluido scorre attraverso la tubazione. Poiché la porta interna è praticamente priva di ostacoli, questo design a porta completa offre una resistenza al flusso minima. Ciò si traduce in una caduta di pressione eccezionalmente bassa.

Questa configurazione eccelle negli ambienti a bassa velocità dove il flusso rimane relativamente costante e non pulsante. Ad esempio, una valvola di ritegno a battente in acciaio fuso WCB progettata secondo i rigorosi standard API 594 offre robustezza e durata per le linee del vapore ad alta pressione. Poiché fa molto affidamento sulla gravità e sulla contropressione del fluido per ottenere una tenuta ermetica, questo tipo è strettamente raccomandato per le tubazioni orizzontali. Anche se tecnicamente può funzionare in linee verticali in cui il flusso viaggia verso l'alto, installarlo in un flusso verticale verso il basso è un errore ingegneristico critico. La gravità manterrà permanentemente aperta la valvola, rendendo l'unità completamente inutilizzabile.

Configurazioni a molla e in linea

Spesso definita valvola silenziosa o di ritegno per ugelli, la variante caricata a molla incorpora un disco centralizzato guidato da uno stelo di precisione. Questo disco è supportato da una molla di compressione calibrata. Quando la pressione del fluido supera con successo la tensione della molla, il disco spinge indietro per consentire il flusso. Inoltre, nel momento in cui la velocità di avanzamento diminuisce, la molla riporta il disco nella sua posizione di sede. Ciò accade poche frazioni di secondo prima che il fluido possa fisicamente invertire la sua direzione.

Questo meccanismo di chiusura a risposta rapida è la migliore difesa del settore contro i colpi d"ariete. Il colpo d"ariete è un"onda d"urto idraulica distruttiva causata dallo sbattimento improvviso della valvola. Poiché la molla meccanica assiste nella chiusura indipendentemente dalla forza gravitazionale, questo tipo di valvola offre un"incredibile flessibilità di installazione. Funziona perfettamente in orientamenti orizzontali, verticali verso l"alto e persino impegnativi verticali verso il basso.

Stile wafer a doppia piastra

La valvola di ritegno a doppia piastra impiega due piastre semicircolari incernierate su un perno verticale centrale. Queste piastre sono tenute chiuse da molle di torsione per carichi pesanti. Quando il flusso in avanti entra nella porta, le piastre si piegano verso l"interno come ali di farfalla. Quando il flusso cessa, le molle di torsione chiudono rapidamente le piastre. Ciò impedisce il riflusso prima ancora che inizi.

Il vantaggio più significativo del design a doppia piastra è il suo profilo estremamente compatto e leggero. Progettato per adattarsi perfettamente tra due flange di tubi esistenti, consente di risparmiare spazio prezioso di installazione. Riduce inoltre drasticamente lo stress strutturale sulla struttura delle tubazioni. Ciò lo rende una soluzione ideale per sale meccaniche anguste, piattaforme offshore e skid industriali densi.

Tabella comparativa dei nuclei per valvole da 2,5".

Dimensioni e standard di connessione

Per gli appaltatori di tubazioni e gli ingegneri meccanici, la precisione dimensionale non è negoziabile. Una valvola sostitutiva deve allinearsi perfettamente con l’infrastruttura esistente. Ciò richiede il rigoroso rispetto degli standard internazionali di flangia e filettatura.

Estremità flangiate: le applicazioni industriali pesanti si basano prevalentemente su connessioni flangiate. Per una valvola da 2,5 pollici, queste flange sono generalmente conformi agli standard ASME e ANSI B16.5. Ad esempio, una flangia ANSI Classe 150 per un tubo da 2,5 pollici presenta quattro fori per bulloni disposti su un cerchio di bulloni da 5,5 pollici. Al contrario, una flangia di Classe 300 a pressione più elevata richiede otto fori per bulloni. Le estremità flangiate forniscono giunti robusti e a prova di perdite in grado di resistere ad ambienti ad alte vibrazioni.

Stile wafer: come notato nel design a doppia piastra, le valvole wafer non hanno le proprie estremità flangiate sporgenti. Invece, l'intero corpo della valvola è fissato saldamente tra due flange del tubo esistenti utilizzando lunghi prigionieri filettati. Questa filosofia di progettazione riduce significativamente le dimensioni faccia a faccia e il peso complessivo.

Saldatura filettata e a bicchiere: le connessioni filettate, note come National Pipe Thread, sono una tariffa standard negli impianti idraulici commerciali, nei circuiti HVAC e nei sistemi in PVC. Nel frattempo, le connessioni a saldare sono riservate agli ambienti ad alta pressione o altamente tossici. In questi scenari, è necessario un giunto fuso permanente per eliminare tutti i potenziali percorsi di perdita.

Caratteristiche del flusso: caduta di pressione e pressione di cracking

L"integrazione di un nuovo componente in una tubazione altera la fluidodinamica interna. Gli ingegneri devono calcolare attentamente l"impatto che una valvola avrà sulla portata complessiva e sui requisiti energetici della pompa per mantenere l"equilibrio del sistema.

La pressione di cracking è definita come l"esatta pressione minima del fluido a monte richiesta per superare la resistenza interna. Questa resistenza potrebbe essere l"attrito, la gravità o la tensione della molla. Superandolo si sposta il disco quanto basta per consentire un flusso misurabile. Una valvola di ritegno a battente standard da 2-1/2 pollici vanta una pressione di apertura eccezionalmente bassa, spesso inferiore a 0,5 psi. Al contrario, le varianti a molla richiedono pressioni di cracking più elevate. Questi di solito variano tra 0,5 psi e 2,0 psi, a seconda della rigidità della molla interna.

Il coefficiente di flusso, o Cv, è un valore empirico standardizzato. Rappresenta il volume d"acqua a 60°F che passerà attraverso una valvola provocando una caduta di pressione esattamente di 1 psi. Un Cv più elevato indica un"efficienza del flusso superiore e una resistenza inferiore. Una valvola di ritegno a battente da 2,5 pollici generalmente fornisce un Cv elevato perché la valvola a cerniera si sposta completamente fuori dal percorso del fluido. In confronto, una valvola di ritegno caricata a molla produce un Cv inferiore. Lo stelo centrale e il meccanismo a molla rimangono direttamente nel flusso del flusso, generando una minore turbolenza.

Selezione del materiale per il tuo componente

L"adattamento della struttura metallurgica o polimerica della valvola al mezzo fluido, alla pressione di esercizio e alla temperatura ambiente è fondamentale. Ciò impedisce guasti prematuri e garantisce la sicurezza del sito.

Per ambienti industriali brutali caratterizzati da alta pressione e fluttuazioni termiche estreme, le leghe metalliche sono lo standard indiscusso. L"acciaio al carbonio, in particolare ASTM A216 WCB, offre un"enorme resistenza alla trazione. Ciò lo rende ideale per linee di vapore ad alta pressione e raffinerie di petrolio. Tuttavia, manca la naturale resistenza alla ruggine. L"acciaio inossidabile, come ASTM A351 CF8M o 316SS, è fortificato con cromo e molibdeno. Fornisce una resistenza alla corrosione senza precedenti. È la scelta migliore per lavorazioni chimiche aggressive, ambienti marini salini e applicazioni sterili per alimenti.

Quando si equipaggiano applicazioni di utilità generale, le carrozzerie a base di ferro offrono una soluzione robusta ed economica. La ghisa, come ASTM A126, è ampiamente utilizzata nei sistemi HVAC commerciali e nelle reti idriche municipali standard. La ghisa sferoidale fa un ulteriore passo avanti. La sua microstruttura sferica di grafite gli garantisce elasticità e resistenza alla trazione superiori. Ciò rende la ghisa duttile altamente resistente agli shock meccanici e alle sollecitazioni termiche.

Le valvole di ritegno termoplastiche sono indispensabili quando si maneggiano acidi aggressivi o si opera con rigidi vincoli di budget a temperature più basse. Una valvola di ritegno in PVC da 2-1/2 pollici è incredibilmente leggera e completamente immune alla corrosione galvanica. Il CPVC offre una resistenza chimica simile ma può resistere a temperature più elevate fino a 200°F.

Il meccanismo di seduta determina la classificazione dell'arresto. Le sedi morbide realizzate in elastomeri come EPDM, NBR o Teflon forniscono una tenuta a tenuta di bolle. Ciò significa perdite assolutamente pari a zero. D'altro canto, i liquami altamente abrasivi o le temperature estreme superiori a 400°F distruggeranno gli elastomeri morbidi. In questi scenari sono necessarie sedi metallo su metallo lavorate con precisione, spesso temprate con stellite. Assicurarti che i tuoi componenti siano prodotti da un partner affidabile garantisce che l'integrità metallurgica e i test sulla sede soddisfino i rigorosi requisiti dei protocolli API 598.

Guida completa alla selezione: passaggi attuabili

Trovare la valvola ideale richiede un approccio ingegneristico metodico. Gli acquirenti dovrebbero seguire questo quadro di valutazione per prevenire costosi errori di specifica sul campo.

Passaggio 1: analizzare il mezzo fluido. Valutare lo stato fisico e la composizione chimica del fluido. L'acqua pulita e trattata si abbina perfettamente ai corpi in ferro standard e alle sedi in EPDM. Al contrario, gli acidi altamente corrosivi richiedono corpi in acciaio inossidabile o PVC dotati di sedi in PTFE. Se il supporto contiene particelle solide abrasive, evitare i modelli caricati a molla che potrebbero incepparsi. Optare invece per una valvola di ritegno a battente con sede metallica.

Passaggio 2: verificare i limiti di pressione e temperatura. Stabilire la pressione di base massima e i potenziali picchi di sovratensione all'interno del sistema. Assicurarsi che l'unità scelta sia rigorosamente conforme ai corrispondenti valori di pressione-temperatura ASME e ANSI, come Classe 150 o Classe 300. Non spingere mai i materiali morbidi del sedile oltre i limiti termici certificati.

Passaggio 3: confermare l'orientamento dell'installazione. I flapper interni sono altamente sensibili alla gravità. Per le tubazioni orizzontali, quasi tutti i progetti funzionano perfettamente. Per le linee verticali con flusso verso l'alto, le valvole a molla o a doppia piastra sono molto efficaci. Utilizzare sempre valvole a molla appositamente calibrate per i flussi verso il basso per evitare che il disco si apra.

Passaggio 4: misurare i vincoli di spazio. Valutare l'ingombro fisico disponibile nella sala meccanica. Se lo spazio è abbondante e l'obiettivo principale è ridurre al minimo la caduta di pressione, è appropriata una valvola di ritegno a battente flangiata. Se l'area di installazione è molto limitata, una valvola di ritegno a doppia piastra in stile wafer rappresenta la scelta migliore.

Migliori pratiche di installazione e manutenzione

Anche il componente progettato con la massima precisione avrà prestazioni inferiori se installato in modo casuale. Una corretta esecuzione estende significativamente il ciclo di vita dell"asset.

Il posizionamento strategico all’interno della rete di tubazioni è fondamentale. Un flusso altamente turbolento fa sì che il disco interno svolazzi violentemente. Ciò porta ad un"usura prematura del perno della cerniera. Come regola generale, installare l"unità a una distanza minima pari a cinque volte il diametro nominale del tubo a valle di eventuali pompe, gomiti o riduttori. Per una tubazione da 2,5 pollici, ciò si traduce esattamente in 12,5 pollici di tubo dritto.

Gli ingegneri sul campo spesso riscontrano che le pompe sono inattive immediatamente a causa dell"installazione arretrata. Verificare sempre la freccia della direzione del flusso impressa direttamente sul corpo della valvola. Quando si serrano le connessioni flangiate, utilizzare uno schema di bullonatura standard a stella o incrociato. Stringere troppo forte un lato può schiacciare la guarnizione e causare perdite esterne.

Sebbene queste unità funzionino automaticamente, richiedono una supervisione periodica. Stabilire un programma di ispezione di routine per individuare eventuali rumori anomali. Un tintinnio continuo e udibile solitamente indica che la valvola è sovradimensionata per la portata attuale. Se un"unità non riesce a trattenere il flusso inverso, il colpevole più comune sono le incrostazioni minerali o i detriti intrappolati nell"area dei sedili. Isolando la linea, rimuovendo il coperchio e lavando manualmente la sede spesso si ripristina una tenuta a tenuta di bolle senza la necessità di arrestare completamente la tubazione.

Conclusione

La scelta della valvola di ritegno da 2-1/2 pollici corretta è un passo fondamentale per garantire la sicurezza del sistema e l"efficienza operativa a lungo termine. Abbinando attentamente la progettazione strutturale, la composizione dei materiali e le specifiche di flusso alle condizioni specifiche della vostra tubazione, potrete prevenire attivamente costosi danni alle apparecchiature e inutili spese energetiche.

Ottenere queste specifiche tecniche corrette fin dalla prima volta prolunga la durata complessiva della tua infrastruttura e mantiene saldamente sotto controllo i budget di manutenzione. Se hai bisogno di assistenza per il dimensionamento personalizzato, verifica della classe di pressione o disegni tecnici dettagliati, contatta oggi stesso il nostro team di ingegneri. Incoraggiamo i responsabili degli approvvigionamenti e gli appaltatori di tubazioni a esplorare l' intera gamma di soluzioni industriali per trovare la corrispondenza esatta per le vostre applicazioni più impegnative.

Domande frequenti

È possibile installare verticalmente una valvola di ritegno da 2-1/2 pollici?

Sì, può essere installato verticalmente, ma il successo dipende interamente dal design interno e dalla direzione del flusso. Per le linee verticali in cui il fluido scorre verso l"alto, le valvole di ritegno wafer a doppia piastra e in linea caricate a molla sono scelte eccellenti. La molla interna aiuta la gravità a chiudere rapidamente la valvola. I modelli tradizionali di oscillazione possono funzionare anche con flussi ascendenti, sebbene in modo meno efficiente. Tuttavia, per le linee verticali con flusso verso il basso, le configurazioni standard falliranno perché la gravità forza l"apertura del disco. È necessario specificare un"unità assistita da molla appositamente calibrata per applicazioni con flusso verso il basso.

Qual è la dimensione standard di una valvola flangiata da 2,5 pollici?

La dimensione faccia a faccia non è universale. È strettamente dettato dallo standard di progettazione e dalla classe di pressione. Ad esempio, secondo gli standard ASME B16.10, una valvola di ritegno a battente flangiata Classe 150 misura tipicamente 8,50 pollici da un"estremità all"altra. Un"unità di Classe 300 con lo stesso identico diametro nominale misura 11,50 pollici. Le valvole stile wafer, regolamentate dall"API 594, hanno profili drasticamente più corti, spesso intorno a 2,38 pollici. Gli ingegneri devono sempre consultare le schede tecniche certificate del produttore prima di finalizzare la disposizione delle tubazioni.

Come posso fermare il colpo d"ariete in una tubazione da 2,5 pollici?

Il colpo d"ariete si verifica quando il fluido in movimento è costretto a fermarsi bruscamente, inviando un"onda d"urto di pressione distruttiva attraverso i tubi. Nei sistemi che utilizzano modelli di oscillazione standard, il disco spesso si chiude di colpo una frazione di secondo dopo che il flusso inverso è già iniziato. Ciò aggrava lo shock. La soluzione ingegneristica più efficace è sostituire la tradizionale valvola a clapet con una silenziosa valvola di ritegno caricata a molla. La molla interna forza il disco a chiudersi nel momento esatto in cui la velocità del flusso in avanti raggiunge lo zero, impedendo il flusso inverso che provoca il violento effetto sbattimento.

Qual è la differenza tra una valvola di ritegno e un disconnettore?

Sebbene entrambi i dispositivi impediscano il flusso inverso, sono fondamentalmente diversi in termini di complessità e applicazione normativa. Una valvola di ritegno è un singolo componente meccanico autonomo progettato per mantenere la direzione del flusso e proteggere apparecchiature specifiche, come una pompa, all"interno di un circuito industriale chiuso. Al contrario, un disconnettore è un complesso meccanico testabile che spesso contiene più valvole di ritegno, valvole di sicurezza e rubinetti di prova. I dispositivi di prevenzione del riflusso sono legalmente obbligati dai codici sanitari municipali a proteggere le forniture pubbliche di acqua potabile da contaminazioni pericolose.

Come si testa la presenza di perdite interne in una valvola di ritegno da 2-1/2 pollici?

Il test per le perdite interne della sede comporta in genere l"isolamento della valvola all"interno della tubazione e l"applicazione di contropressione. Gli ingegneri chiudono le valvole di isolamento a valle e monitorano i manometri a monte. Se la pressione a monte aumenta mentre il lato a valle è pressurizzato, il fluido scivola oltre la sede interna. Negli impianti di produzione, queste unità vengono sottoposte a rigorosi test API 598, che comportano l"applicazione di pressione idrostatica al lato a valle e la misurazione dei tassi di perdita consentiti goccia a goccia.

Qual è la durata prevista di una valvola di ritegno industriale da 2,5 pollici?

La durata operativa dipende fortemente dal mezzo fluido, dalla frequenza del ciclo e dalla selezione del materiale. Nelle applicazioni con acqua pulita con dinamiche di flusso stabili, un"unità in ghisa o acciaio inossidabile di alta qualità può durare facilmente dai 10 ai 15 anni. Tuttavia, nelle linee di liquame altamente abrasive o nei sistemi colpiti da forti colpi d"ariete, i perni dei cardini interni e le superfici delle sedi potrebbero usurarsi in pochi anni. La manutenzione ordinaria e la garanzia che la valvola sia adeguatamente dimensionata per il coefficiente di flusso sono i modi migliori per massimizzarne la longevità.
