Valvola di ritegno da 3 pollici: dimensioni, tipi, valori di pressione e selezione

La prevenzione del riflusso non è solo una casella di controllo della conformità. Rimane una salvaguardia operativa fondamentale nei sistemi di tubazioni municipali, commerciali e industriali. Quando il fluido inverte inaspettatamente la direzione, lo shock meccanico introdotto nell"apparecchiatura a monte è grave. Un singolo evento di riflusso può frantumare le giranti della pompa, rompere le tubazioni o causare una pericolosa contaminazione incrociata di fluidi sensibili. Come possiamo mitigare questi rischi idraulici? L"ingegneria precisa e le specifiche accurate dei componenti sono le uniche risposte affidabili.

La scelta della dimensione della valvola o del meccanismo di chiusura sbagliati crea un effetto a catena di guasti del sistema. Il sovradimensionamento porta a una rapida usura interna e a vibrazioni. Al contrario, il sottodimensionamento provoca perdite di carico eccessive che costringono le pompe a lavorare di più e a bruciare più energia. Inoltre, la scelta di un meccanismo di chiusura inappropriato spesso induce gravi colpi d"ariete, che causano affaticamento strutturale a lungo termine nelle tubazioni. Questa guida completa fornisce i dati empirici di cui ingegneri, appaltatori e responsabili degli approvvigionamenti hanno bisogno per specificare, dimensionare e selezionare il dispositivo di flusso unidirezionale da tre pollici perfetto per applicazioni impegnative di controllo dei fluidi.

Punti chiave

• Una valvola di ritegno da 3 pollici, comunemente indicata come DN80, funge da dispositivo di controllo unidirezionale obbligatorio nei settori del trattamento delle acque, della lavorazione chimica e petrolchimica.
• Le configurazioni Swing gestiscono sistemi ad alto flusso con una caduta di pressione minima. Al contrario, i progetti a molla si rivelano essenziali per le installazioni verticali per mitigare in modo proattivo il colpo d’ariete.
• Le classi di pressione ASME e ANSI che vanno dalla Classe 150 alla Classe 2500 determinano le prestazioni. Queste valutazioni sono direttamente correlate all'integrità strutturale dei corpi in acciaio fuso o acciaio inossidabile.
• Una corretta selezione richiede una valutazione rigorosa dei coefficienti di flusso, della pressione di rottura, della velocità del fluido e dell'orientamento specifico dell'installazione per prevenire guasti meccanici prematuri.

Tendenze attuali del settore nel controllo dei fluidi

Gli ultimi anni hanno visto un massiccio cambiamento nelle strategie di controllo dei fluidi industriali. L’invecchiamento delle infrastrutture globali e le normative ambientali più severe stanno costringendo gli impianti di lavorazione a passare dai componenti base in ghisa ai robusti materiali altolegati. Gli ingegneri ora danno priorità all’efficienza energetica sopra ogni altra cosa. Cercano attivamente valvole che offrano cadute di pressione estremamente basse per ridurre il consumo energetico complessivo della pompa. Inoltre, la rapida integrazione della manutenzione predittiva fa sì che i moderni sistemi di tubazioni richiedano componenti con tracciabilità dei materiali verificabile e comprovata durata del ciclo di vita in condizioni estreme di pressione e fluttuazioni di temperatura.

Cos"è una valvola di ritegno da 3 pollici?

Una valvola di ritegno da tre pollici è un dispositivo meccanico autonomo progettato specificamente per sistemi di tubazioni con una dimensione nominale del tubo di 3 pollici, ovvero circa 80 mm di diametro. A differenza delle valvole a saracinesca o a globo che richiedono volantini manuali o attuatori pneumatici esterni, questa unità funziona interamente sulla fluidodinamica.

Il principio di funzionamento fondamentale si basa direttamente sull"energia cinetica del fluido stesso. Quando la pressione a monte supera la pressione di cracking progettata e la resistenza a valle, il meccanismo interno, sia esso un disco, una piastra o un pistone, si apre per consentire il flusso in avanti. Se il flusso si interrompe o si inverte improvvisamente, la contropressione a valle spinge istantaneamente il meccanismo di chiusura contro la sede. Questa azione crea una tenuta ermetica e a prova di perdite che isola completamente la tubazione.

L"integrazione di queste valvole in una tubazione è una pratica ingegneristica standard per proteggere le infrastrutture sensibili. Le comuni applicazioni nel campo industriale includono:

• Linee di scarico della pompa: installate immediatamente dopo le pompe centrifughe o volumetriche. Quando una pompa va fuori servizio, la colonna del fluido si inverte quasi istantaneamente. La valvola impedisce la rotazione inversa e lo shock idraulico.
• Gestione delle acque reflue: utilizzato nelle stazioni di sollevamento e negli impianti di trattamento in cui sono presenti particelle solide pesanti, garantendo che i fanghi contaminati non rifluiscano nei serbatoi puliti.
• Oleodotti e gasdotti: utilizzati in linee di raccolta ad alta pressione e processi di raffinazione per mantenere in sicurezza il flusso direzionale degli idrocarburi volatili.
• Sistemi HVAC: utilizzati nei circuiti di refrigeratori e caldaie commerciali su larga scala per mantenere la corretta circolazione del fluido termico.

I migliori tipi di valvole di ritegno da 3 pollici

Il design meccanico interno di una valvola ne determina le proprietà fluidodinamiche, la caduta di pressione e l"idoneità per fluidi specifici. Per una tubazione da tre pollici, gli ingegneri in genere scelgono tra tre configurazioni principali in base ai parametri operativi del sistema.

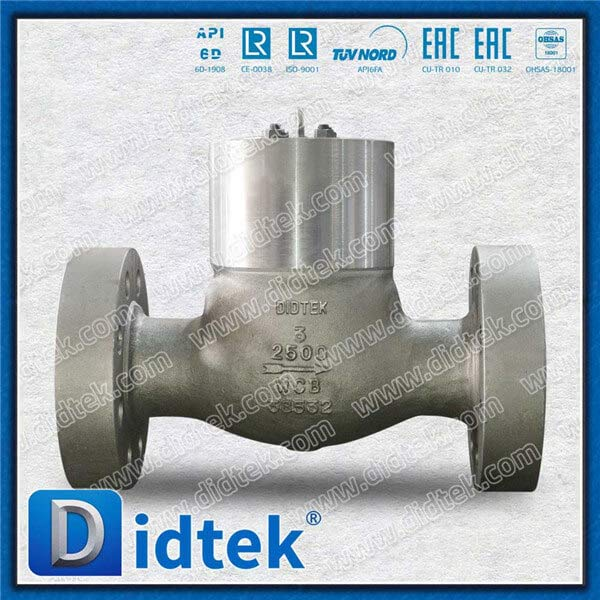

Valvole di ritegno a battente

Queste valvole presentano un design semplice ma altamente efficace costituito da un disco montato su un perno cerniera sopra il flusso del flusso. Quando il fluido entra, la pressione dinamica fa oscillare il disco verso l"alto, liberando completamente il percorso del flusso. Quando il flusso diminuisce, la gravità e il flusso inverso fanno sì che il disco ritorni sulla sede della valvola.

Questo design offre una caduta di pressione eccezionalmente bassa grazie al percorso del flusso senza ostacoli. Sono altamente efficaci nelle tubazioni orizzontali e gestiscono senza sforzo mezzi contenenti particelle solide pesanti, rendendoli ideali per applicazioni con acque reflue grezze e liquami. Tuttavia, rimangono altamente suscettibili al colpo d'ariete. Se il fluido si inverte improvvisamente, il disco può chiudersi violentemente, provocando picchi di pressione che potrebbero danneggiare l'infrastruttura delle tubazioni. Per ambienti ad alta pressione estrema in cui l'integrità strutturale non è negoziabile, la specifica di una valvola di ritegno a battente per impieghi gravosi , come un design del cappello con tenuta a pressione Classe 2500, garantisce che il sistema resista a forti sollecitazioni meccaniche e picchi di pressione senza guasti.

Valvole di ritegno a molla e in linea

Conosciute anche come valvole a ugello o valvole di ritegno silenziose, queste unità utilizzano uno stelo centrale che tiene un disco o un otturatore contro la sede della valvola, supportato da una molla meccanica calibrata. Il fluido deve esercitare una pressione sufficiente per superare la tensione della molla per aprire il percorso del flusso.

Il vantaggio enorme qui è la chiusura proattiva. Quando la velocità del fluido in avanti diminuisce, la molla spinge attivamente il disco verso la posizione chiusa prima che inizi effettivamente il flusso inverso. Questa chiusura rapida riduce drasticamente il rischio di colpi d"ariete. Inoltre, possono essere installati praticamente con qualsiasi orientamento, comprese le linee verticali con flusso verso l"alto. Al contrario, la presenza della molla e del meccanismo di guida centrale limita il percorso del flusso, determinando una maggiore pressione di rottura e una caduta di pressione più significativa nell"unità rispetto ai tipi oscillanti.

Valvole di ritegno wafer a doppia piastra

I design a doppia piastra utilizzano due piastre semicircolari caricate a molla incernierate su un perno centrale. Quando avviene il flusso, le placche si piegano verso l’interno come ali di farfalla. Alla cessazione del flusso, le molle di torsione chiudono immediatamente le piastre.

Questa configurazione è estremamente compatta e leggera. Una valvola wafer a doppia piastra occupa una frazione dello spazio di una valvola a battente flangiata standard. Ciò lo rende la scelta preferita per piattaforme offshore, costruzioni navali e locali meccanici ristretti dove i limiti di spazio e peso sono rigorosamente applicati.

Confronto delle prestazioni principali

Dimensioni critiche di una valvola di ritegno da 3 pollici

La specifica dei componenti della tubazione richiede un"attenzione precisa alle dimensioni ingegneristiche per garantire un"integrazione perfetta nelle tubazioni esistenti. Queste dimensioni sono rigorosamente regolate da standard internazionali per garantire l"intercambiabilità tra diversi produttori.

Dimensioni faccia a faccia

La dimensione faccia a faccia, nota come FTF, è l"esatta distanza fisica tra le superfici di connessione di ingresso e di uscita. Questa misura varia drasticamente a seconda del tipo di valvola e della classe di pressione. Ad esempio, una valvola a battente flangiata standard di Classe 150 ha in genere una dimensione FTF di 9,5 pollici per accogliere il meccanismo della cerniera interna. Al contrario, una valvola wafer a doppia piastra nella stessa classe di pressione è progettata per essere la più stretta possibile, spesso misurando solo 2,875 pollici. Comprendere queste dimensioni è fondamentale per i progettisti delle tubazioni durante la fase di progettazione per garantire tolleranze adeguate per i pezzi della bobina.

Tipi di connessione

Il metodo con cui il componente si collega alla tubazione ne determina le capacità di mantenimento della pressione e la facilità complessiva di manutenzione durante i turni di consegna dell"impianto.

• Estremità flangiate: la connessione più comune per applicazioni industriali. Secondo ASME B16.5, una flangia di Classe 150 per un tubo da 3 pollici ha un diametro esterno di 7,5 pollici e richiede quattro fori per bulloni. L'aggiornamento a una flangia di Classe 300 aumenta il diametro esterno a 8,25 pollici e richiede otto fori per bulloni per gestire in sicurezza la maggiore pressione.
• Estremità wafer e capocorda: progettate per essere fissate o inserite tra due flange di tubi standard. Gli stili wafer sono tenuti in posizione dalla forza di serraggio dei lunghi perni flangiati. I modelli con capocorda sono dotati di inserti filettati che consentono di imbullonarli direttamente su una flangia, facilitando la rimozione del tubo a valle senza depressurizzare il lato a monte.
• Saldatura a presa e filettata: sebbene altamente sicure e comuni nelle linee di strumentazione più piccole, queste connessioni sono meno frequenti nelle dimensioni da 3 pollici, in genere riservate a specifici sistemi di tubazioni a pareti spesse ad alta pressione.

Comprendere i valori di pressione

Una fase critica della selezione è quella di abbinare le capacità di mantenimento della pressione del componente alle massime condizioni operative della tubazione. Pressione e temperatura sono intrinsecamente legate. All"aumentare della temperatura del mezzo, il carico di snervamento strutturale del metallo diminuisce, abbassando così la sua pressione ammissibile.

Nel Nord America e in molti settori internazionali, i valori di pressione sono definiti da ASME B16.34. I componenti sono classificati in classi distinte che vanno dalla Classe 150 fino alla Classe 2500. È un malinteso comune che Classe 150 significhi che l"unità è classificata esattamente per 150 PSI. In realtà, una valvola Classe 150 in acciaio al carbonio può gestire in sicurezza fino a 285 PSI a temperatura ambiente. Tuttavia, se la temperatura del fluido raggiunge i 500 gradi Fahrenheit, la pressione di esercizio massima consentita scende in modo significativo a 170 PSI.

La selezione del materiale influisce direttamente sulla durabilità. L"acciaio al carbonio fuso, come ASTM A216 WCB, rimane lo standard del settore per le applicazioni petrolchimiche ad alta pressione. L"acciaio inossidabile, come ASTM A351 CF8M, è scelto per l"eccezionale resistenza alla corrosione in ambienti chimici altamente aggressivi. La ghisa sferoidale viene spesso utilizzata nei sistemi idrici comunali perché è altamente economica, sebbene inadatta ai processi industriali ad alta temperatura.

Confronto delle dimensioni: 2 pollici contro 3 pollici contro 4 pollici

Un errore tecnico frequente è presupporre che una tubazione da 3 pollici imposti automaticamente una valvola da 3 pollici. Il dimensionamento dovrebbe sempre essere basato sulle effettive condizioni di flusso e sulla fluidodinamica, non semplicemente sulla corrispondenza della dimensione della linea.

Il coefficiente di flusso, noto come Cv, rappresenta il volume d'acqua in galloni al minuto che scorrerà attraverso una valvola completamente aperta con una caduta di pressione di 1 PSI. Un design standard con oscillazione da 2 pollici può avere un Cv di circa 50. Assicurandosi che una valvola di ritegno da 3 pollici sia specificata correttamente, gli ingegneri possono sfruttare un Cv compreso tra 120 e 150. Un'unità da 4 pollici salta in modo significativo fino a un Cv di 250 o più. Questo aumento esponenziale dimostra quanto sia fondamentale il dimensionamento esatto per mantenere le portate del sistema richieste.

Una valvola di ritegno si basa interamente sulla velocità del fluido per mantenere il disco interno stabile e completamente aperto. Se un sistema ha una portata elevata, il ridimensionamento a una valvola da 2 pollici per risparmiare sui costi iniziali crea un grave collo di bottiglia. La velocità del fluido aumenterà mentre si fa strada attraverso l"orifizio più piccolo, provocando un flusso turbolento, cavitazione e una caduta di pressione inaccettabile. Al contrario, se una valvola da 4 pollici è installata in un sistema con un volume di flusso insufficiente, al fluido mancherà l"energia cinetica per spingere il disco completamente aperto. Il disco rimarrà sospeso nel flusso del flusso, oscillando rapidamente contro la sede. Queste vibrazioni comportano una grave usura meccanica del perno della cerniera e un inevitabile guasto. Gli ingegneri devono calcolare le velocità previste dei fluidi, generalmente mirando a mantenere i flussi di liquidi tra 3 e 10 piedi al secondo per una stabilità ottimale.

Guida pratica alla selezione per ingegneri

I responsabili degli acquisti e gli ingegneri delle tubazioni dovrebbero seguire questo quadro decisionale strutturato ed empirico per garantire che il componente selezionato soddisfi tutti i requisiti operativi e di sicurezza.

• Caratteristiche dei mezzi di corrispondenza: l'acqua potabile pulita e non corrosiva consente l'uso di ghisa sferoidale standard con guarnizioni in elastomero EPDM. Gli acidi altamente corrosivi richiedono rigorosamente acciaio inossidabile 316 con sedi in PTFE. I fanghi abrasivi richiedono sedi metallo-metallo indurite, come un rivestimento in stellite, per prevenire una rapida erosione.
• Convalida della pressione di apertura: valutare la pressione a monte minima richiesta per aprire la valvola. Nei sistemi alimentati per gravità, un design pesante caricato a molla può limitare completamente il flusso. Assicurarsi che la caduta di pressione totale attraverso la valvola completamente aperta sia accettabile per mantenere l'efficienza della pompa.
• Confermare l'orientamento dell'installazione: se la tubazione corre orizzontalmente, sono accettabili i modelli oscillante, a doppia piastra e in linea. Tuttavia, se la tubazione corre verticalmente con flusso verso l'alto, si consiglia vivamente di utilizzare modelli in linea caricati a molla per evitare sbattimenti indotti dalla gravità.
• Verifica delle certificazioni di settore: le applicazioni industriali richiedono una rigorosa aderenza agli standard globali. Richiedi componenti conformi all'API 594 per le dimensioni e all'API 598 per rigorosi test di tenuta della sede.

Dove trovare valvole industriali di alta qualità

La selezione di un partner di produzione affidabile è altrettanto fondamentale quanto la finalizzazione delle specifiche tecniche corrette. I componenti di scarsa qualità soffrono di porosità nella fusione di acciaio, lavorazione imprecisa sulle superfici di seduta o perni di cerniera interni deboli. Questi difetti alla fine portano a guasti catastrofici delle tubazioni e tempi di inattività non pianificati delle strutture.

Quando acquistano infrastrutture critiche, i team di approvvigionamento devono valutare i produttori in base ai loro protocolli di garanzia e controllo qualità. Un fornitore di alto livello fornisce la completa tracciabilità dei materiali attraverso i rapporti sui test di cartiera e conduce una rigorosa identificazione positiva dei materiali. La valutazione di un produttore del profilo aziendale garantisce che disponga di certificazioni ISO 9001 e API attive, dimostrando che la sua struttura opera secondo rigorose linee guida di produzione internazionali. La collaborazione con esperti metallurgici certificati garantisce affidabilità a lungo termine e prestazioni del ciclo di vita.

Conclusione

La scelta del corretto dispositivo di controllo del flusso da tre pollici costituisce la base della sicurezza e dell"efficienza operativa della pipeline. Gli ingegneri devono valutare attentamente i mezzi di flusso specifici, le classi di pressione richieste e le velocità dei fluidi prima di prendere una decisione di approvvigionamento. La scelta tra un meccanismo oscillante per basse perdite di carico e un design a molla per la prevenzione del colpo d"ariete spesso significa la differenza tra decenni di funzionamento regolare e guasti meccanici immediati.

Il corretto dimensionamento previene i colli di bottiglia del sistema, garantendo che le pompe a monte funzionino entro le loro curve di efficienza ottimali. Verificare sempre i valori nominali di pressione e temperatura prima di finalizzare l'acquisto. Se stai affrontando dinamiche fluidodinamiche complesse, aggiornando infrastrutture obsolete o gestendo ambienti a pressione estrema, ti invitiamo a contattare i nostri esperti di ingegneria . Esplora la solida gamma di prodotti Didtek Valve per specificare la migliore soluzione in assoluto per il tuo progetto, garantendo che i tuoi sistemi industriali rimangano quotidianamente protetti dal riflusso.

Domande frequenti

Qual è la portata di una valvola di ritegno standard da 3 pollici?

La capacità di flusso varia in modo significativo in base alla geometria interna dello specifico tipo di valvola. Un design con oscillazione da 3 pollici offre tipicamente un Cv compreso tra 110 e 140 grazie al percorso del flusso senza ostacoli. Al contrario, un design in linea caricato a molla da 3 pollici, che ha componenti di guida interni appoggiati direttamente nel flusso di flusso, presenta generalmente un intervallo Cv inferiore compreso tra 80 e 100.

È possibile installare verticalmente una valvola di ritegno a battente da 3 pollici?

Una struttura oscillante può teoricamente essere installata in una tubazione verticale, ma solo se il flusso del fluido si muove verso l"alto. Tuttavia, gli ingegneri sul campo generalmente scoraggiano questa pratica nei sistemi industriali ad alta pressione. Per le installazioni verticali, sono altamente raccomandati i modelli a molla perché la molla meccanica assicura che il disco si chiuda tempestivamente, impedendogli di chiudersi con forza a causa della gravità.

Come si impedisce a una valvola di ritegno di martellare?

Il colpo d"ariete si verifica quando una colonna di fluido si inverte rapidamente e chiude di colpo il disco della valvola. Per fermare questo shock idraulico distruttivo, gli ingegneri in genere sostituiscono le valvole a battente standard con valvole di ritegno silenziose caricate a molla o con design a doppia piastra. Le molle integrate costringono le piastre delle valvole a chiudersi una frazione di secondo prima che inizi effettivamente il flusso inverso, eliminando completamente l"effetto sbattimento.

Qual è la dimensione standard di scartamento per un"unità flangiata di Classe 150?

Secondo gli standard ASME B16.10, la dimensione da faccia a faccia per una valvola di ritegno a battente flangiata Classe 150 standard da 3 pollici è generalmente di 9,5 pollici. È fondamentale verificare questa dimensione durante la fase di progettazione delle tubazioni per garantire che il team di fabbricazione lasci il margine corretto per il pezzo della bobina.

Qual è la differenza tra una valvola di ritegno e un disconnettore?

Sebbene entrambi i dispositivi servano a prevenire il flusso inverso, hanno una portata fondamentalmente diversa. Una valvola di ritegno è un singolo componente meccanico utilizzato per controllare la direzione nelle tubazioni di processo generali. Un disconnettore è un complesso meccanico certificato, richiesto specificatamente dai codici idraulici comunali per proteggere le forniture pubbliche di acqua potabile da pericolose contaminazioni incrociate. Spesso contiene due valvole di ritegno, valvole di sicurezza e rubinetti di prova ad azione indipendente.
