Valvole a sfera industriali 9 domande per fare la scelta giusta

Le valvole a sfera sono componenti essenziali nei sistemi industriali, garantendo un controllo affidabile del flusso e un funzionamento senza perdite. Scegliere la valvola a sfera industriale giusta può essere complicata, poiché fattori come il tipo di fluido, la pressione, la temperatura e le opzioni dell'attuatore influenzano tutti le prestazioni. In questa guida esploreremo 9 domande per fare la scelta giusta per le vostre valvole a sfera, aiutandovi a evitare costosi tempi di inattività, migliorare l'efficienza e selezionare la valvola migliore per le applicazioni nei settori chimico, del trattamento delle acque, alimentare e delle bevande e del petrolio e del gas.

Perché scegliere la giusta valvola a sfera industriale è importante

Scegliere la valvola a sfera industriale sbagliata può causare seri problemi. Nel tempo possono svilupparsi perdite, creando rischi per la sicurezza e inefficienza del sistema. Una scelta inadeguata della valvola spesso porta a frequenti manutenzioni, tempi di inattività imprevisti e costi operativi più elevati. L’inefficienza del flusso può ridurre la produttività e aumentare il consumo di energia, soprattutto nelle condotte ad alta pressione.

Le valvole a sfera sono essenziali in molti settori. Sono comunemente utilizzati negli impianti chimici e petrolchimici, negli impianti di trattamento delle acque, nella lavorazione di alimenti e bevande e nelle operazioni di petrolio e gas. Qualsiasi sistema che richieda un controllo preciso del flusso e una chiusura affidabile trae vantaggio dalla valvola giusta.

Vantaggi delle valvole a sfera

• Guarnizioni a tenuta stagna: impediscono la fuoriuscita di liquidi, mantenendo le tubazioni sicure ed efficienti.

• Funzionamento rapido: le valvole si aprono e si chiudono velocemente, rendendole ideali per i sistemi che richiedono un controllo rapido.

• Durabilità e lunga durata: le valvole a sfera possono sopportare pressioni elevate, sbalzi di temperatura e ambienti difficili.

• Ampia gestione della pressione e della temperatura: funzionano in un'ampia gamma di condizioni, dalle linee idriche a bassa pressione ai processi chimici ad alta temperatura.

Sono semplici da utilizzare e richiedono meno manutenzione rispetto ad altri tipi di valvole. Ciò li rende affidabili per i sistemi critici. Gli ingegneri li scelgono spesso perché bilanciano in modo efficace efficienza, sicurezza e durata.

9 domande essenziali da porsi quando si scelgono le valvole a sfera industriali

La scelta della valvola a sfera giusta non riguarda solo le dimensioni o il materiale. Dobbiamo valutare come interagisce con il sistema, i media e le condizioni operative. Ecco nove domande essenziali per guidare il processo di selezione.

1. Che tipo di fluido di processo scorrerà attraverso la valvola?

La compatibilità dei fluidi è uno dei fattori più critici per le prestazioni della valvola a lungo termine. Il tipo di fluido o gas che scorre attraverso un sistema influisce direttamente su quale corpo valvola e materiali di tenuta funzioneranno meglio. La scelta del materiale sbagliato può causare corrosione, perdite o addirittura guasti catastrofici nel tempo.

• Prodotti chimici corrosivi → acciaio inossidabile o leghe specializzate come Monel o Inconel, che resistono all'attacco chimico.

• Acqua e vapore → le valvole in ottone o bronzo sono economiche e durevoli per temperature e pressioni moderate.

• Gas naturale → le valvole in acciaio al carbonio con materiali di tenuta adeguati gestiscono in sicurezza le tipiche pressioni del gas.

Alcuni fluidi contengono solidi sospesi o abrasivi, come liquami, sabbia o particolati. Questi richiedono corpi e sedi delle valvole temprati o rivestiti per prevenire l'usura e mantenere le prestazioni. Le proprietà chimiche, come pH, potenziale ossidante e viscosità, influenzano anche la frequenza con cui la valvola necessita di manutenzione e la sua durata.

2. Quali sono i valori nominali di pressione e temperatura richiesti?

Ogni valvola a sfera ha una valutazione pressione-temperatura che definisce i limiti operativi sicuri. Questi valori indicano la pressione massima che una valvola può gestire in sicurezza a una determinata temperatura. Il superamento di questi limiti può compromettere la tenuta della valvola, causare perdite o danneggiare il corpo della valvola.

• I sistemi ad alta pressione spesso richiedono una struttura della valvola in acciaio forgiato o rinforzata. Queste valvole mantengono l'integrità in condizioni estreme.

• Le applicazioni a temperature estreme, sia alte che basse, possono richiedere materiali di seduta specializzati come PEEK o design metallo-metallo per evitare deformazioni o perdite.

• È importante tenere conto delle fluttuazioni. Le valvole sono soggette a picchi di pressione o sbalzi di temperatura durante le operazioni reali, quindi scegli sempre una valvola con una valutazione superiore alle condizioni operative massime previste.

3. Quali dimensioni della valvola e coefficiente di flusso (Cv) sono necessari?

Le dimensioni della valvola e il coefficiente di flusso (Cv) determinano l'efficienza con cui la valvola consente il passaggio del fluido. Cv misura la portata dell'acqua in galloni al minuto attraverso una valvola con una caduta di pressione di 1 psi. Una valvola con il Cv corretto previene colli di bottiglia o eccessive perdite di energia.

• La corrispondenza delle dimensioni della valvola al diametro della tubazione garantisce un flusso regolare. Una valvola troppo piccola limita il flusso, aumenta la caduta di pressione e può sollecitare le pompe.

• Le valvole sovradimensionate possono sprecare energia, creare turbolenze o costare più del necessario.

• Il CV corretto ottimizza le prestazioni del sistema, riduce la manutenzione e previene costi operativi non necessari.

Ad esempio, una tubazione da 2 pollici che trasporta acqua a media pressione potrebbe richiedere una valvola a passaggio totale da 2 pollici con un Cv progettato per il flusso previsto. Se si sceglie una valvola più piccola, le perdite di carico potrebbero aumentare e le apparecchiature a valle potrebbero risentirne. Al contrario, l’utilizzo di una valvola sovradimensionata può aumentare il costo iniziale e ridurre leggermente la precisione del controllo nelle applicazioni di strozzamento.

Suggerimento: consultare sempre i diagrammi di flusso o i calcolatori del dimensionamento della valvola quando si specifica Cv. Per i sistemi complessi, coinvolgere uno specialista di valvole per garantire un dimensionamento accurato.

4. Quale configurazione di porta è appropriata?

La configurazione della porta determina la modalità di flusso del fluido attraverso la valvola e la quantità di caduta di pressione. Scegliere la porta sbagliata può ridurre l’efficienza, aumentare il consumo di energia o limitare le opzioni di controllo.

• Valvole a passaggio totale: il diametro del foro corrisponde al tubo, consentendo il flusso massimo con una caduta di pressione minima. Ideale per sistemi in cui il flusso illimitato è fondamentale.

• Valvole a passaggio ridotto: alesaggio più piccolo rispetto al tubo, con conseguente riduzione di costi e peso. Il flusso è leggermente limitato, il che è accettabile nei sistemi che non richiedono la piena capacità.

• Valvole con porta a V: la sfera ha un'apertura a forma di V per un controllo preciso del flusso. Ottimo per la regolazione o applicazioni che richiedono portate variabili senza cavitazione.

Considerazioni per la selezione:

• Porta piena → tubazioni con pompaggi frequenti, perdita di energia minima richiesta.

• Porto ridotto → installazioni sensibili ai costi con flusso moderato.

• Porta a V → dosaggio di prodotti chimici, distribuzione di vapore o gestione dei liquami dove è necessario un controllo accurato.





5. Che tipo di attuazione è richiesta?

Il modo in cui si utilizza la valvola influisce sull'efficienza, sulla velocità e sulla sicurezza. Il metodo di attuazione determina la velocità con cui la valvola si apre o si chiude e se è possibile il controllo remoto o automatizzato.

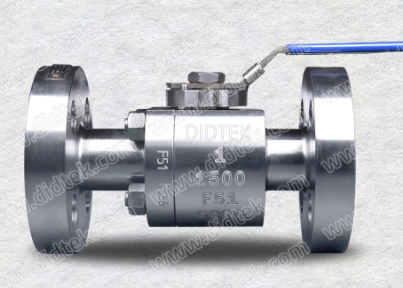

• Leva manuale: Semplice, economica, adatta per un uso occasionale. Richiede l'accesso diretto.

• Pneumatico: utilizza aria compressa; funzionamento veloce e ideale per sistemi ad alto ciclo. Affidabile anche in condizioni difficili.

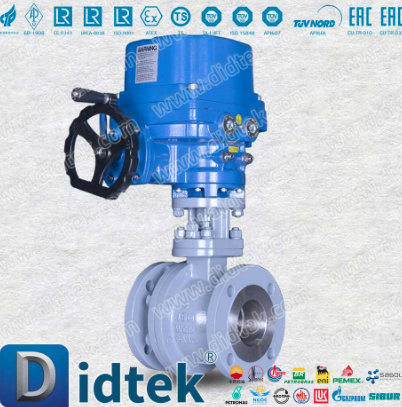

• Elettrico: consente il controllo remoto o programmabile. Ideale per processi automatizzati, ma utilizza più energia e richiede cablaggio.

• Idraulico: fornisce una forza elevata e un posizionamento preciso. Adatto per valvole di grandi dimensioni o tubazioni ad alta pressione.

Fattori da considerare:

• Frequenza di funzionamento → i cicli frequenti favoriscono il pneumatico o l'elettrico.

• Accessibilità → le sedi remote potrebbero richiedere l'attivazione automatizzata.

• Ambiente → le zone pericolose possono richiedere attuatori antideflagranti o a sicurezza intrinseca.

6. Quale progettazione e costruzione del corpo valvola è la migliore?

Il design del corpo influisce sull'installazione, sulla manutenzione e sulla durata. Ogni progetto presenta dei compromessi tra costo, funzionalità e idoneità all'applicazione.

• Monopezzo: Compatto, economico, ideale per piccole linee. La manutenzione richiede la rimozione completa.

• Due pezzi: più facile da installare in spazi ristretti. Può smontarne una metà per piccole riparazioni.

• Tre pezzi: consente la manutenzione o la sostituzione della sede senza rimuovere l'intera valvola. Eccellente per sistemi ad alta manutenzione.

• Top-entry: le valvole di grandi dimensioni beneficiano della manutenzione in linea. Riduce i tempi di inattività, comuni negli impianti chimici o nelle raffinerie.

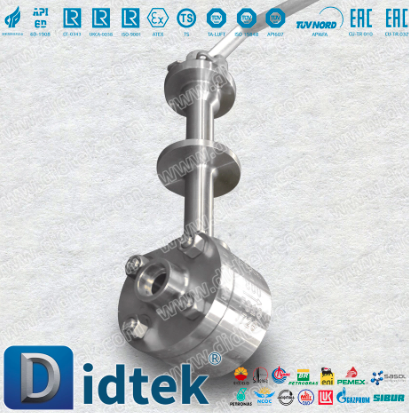

• Corpo saldato: costruzione permanente e a tenuta stagna per fluidi ad alta pressione o corrosivi. Impossibile smontare; l'installazione deve essere precisa.

7. Quali materiali per sede e guarnizione sono adatti?

I materiali della sede e della guarnizione influiscono direttamente sull'affidabilità della valvola, sulla prevenzione delle perdite e sulla compatibilità chimica. La scelta del materiale sbagliato può portare a frequenti manutenzioni, perdite o guasti prematuri.

• PTFE (Teflon): Eccellente resistenza chimica. Funziona a temperature moderate. Ideale per acidi, basi e prodotti chimici generali.

• PEEK: Gestisce temperature più elevate e offre una buona resistenza chimica. Adatto per processi impegnativi come vapore o olio caldo.

• Metallo su metallo: progettato per pressioni o temperature estreme. Nessuna tenuta morbida; ideale per applicazioni ad alto stress in cui le guarnizioni morbide si degraderebbero.

• Gomma (EPDM, NBR, Viton): Flessibile, sigilla bene alle basse temperature. Ottimo per acqua, prodotti chimici delicati o sistemi a bassa pressione.

Considerazioni per la selezione:

• Abbinare il materiale al mezzo di processo e alle sue proprietà chimiche.

• Valutare la resistenza all'usura per fluidi o fanghi abrasivi.

• Controllare l'intervallo di temperatura: alcuni materiali si restringono o si espandono sotto il calore, compromettendo la tenuta.

• Considerare la frequenza della manutenzione: le guarnizioni morbide come il PTFE potrebbero dover essere sostituite prima rispetto alle sedi metallo-metallo.

8. Quali fattori ambientali influenzano la scelta della valvola?

L'ambiente esterno influenza il corpo della valvola, la scelta dell'attuatore e i rivestimenti protettivi. Trascurare questo aspetto può ridurre la durata della valvola e l’affidabilità del sistema.

• Installazioni esterne → rivestimenti resistenti alla corrosione, corpi in acciaio inossidabile, attuatori resistenti alle intemperie o sigillati.

• Aree pericolose o esplosive → utilizzare attuatori antideflagranti o a sicurezza intrinseca per prevenire l'accensione.

• Elevate vibrazioni o sollecitazioni meccaniche → montaggio sicuro, ammortizzatori, corpi rinforzati.

• Temperature estreme → isolamento termico, scudi termici o materiali resistenti alla temperatura.

Ulteriori suggerimenti:

• Combina i media interni e l'ambiente esterno quando selezioni i materiali.

• Assicurarsi che gli attuatori siano compatibili con le condizioni: ad esempio, gli attuatori pneumatici resistono alla polvere meglio di quelli elettrici in alcuni siti all'aperto.

• In atmosfere corrosive, prendere in considerazione il rivestimento o il miglioramento delle leghe.

Suggerimento: l'ispezione regolare in ambienti difficili prolunga la durata della valvola e previene tempi di fermo non pianificati.

9. Quali certificazioni e standard di conformità sono necessari?

Le certificazioni verificano la qualità, la sicurezza e la conformità del settore. La scelta di valvole senza le certificazioni adeguate può creare problemi legali, operativi o di sicurezza.

• ANSI/ASME → Conferma le capacità di pressione e temperatura di flange e corpi valvola.

• NACE → Garantisce resistenza al gas acido o alla corrosione nelle industrie chimiche/petrolifera e del gas.

• NSF/FDA → Richiesto per applicazioni alimentari, bevande e farmaceutiche. Garantisce design sanitario e sicurezza dei materiali.

• ISO → Conferma gli standard di produzione globali e i sistemi di gestione della qualità.



Domande frequenti

Q1: Perché la compatibilità dei fluidi è importante quando si seleziona una valvola a sfera industriale?

R: La compatibilità dei fluidi è essenziale perché il tipo di fluido o gas determina i migliori materiali per il corpo valvola e le guarnizioni e l'utilizzo del materiale sbagliato può causare perdite, corrosione o guasti prematuri. I prodotti chimici corrosivi richiedono acciaio inossidabile o leghe specializzate, acqua e vapore funzionano bene con ottone o bronzo e il gas naturale di solito richiede acciaio al carbonio. I fluidi abrasivi o liquami potrebbero richiedere valvole temprate o rivestite per mantenere le prestazioni.

Q2: Come posso determinare i valori nominali di pressione e temperatura richiesti?

R: È necessario controllare il valore nominale pressione-temperatura della valvola, che definisce i limiti operativi sicuri. È importante considerare le normali fluttuazioni operative e i picchi di pressione. I sistemi ad alta pressione spesso necessitano di valvole in acciaio forgiato o rinforzate, mentre le temperature estreme richiedono materiali di seduta specializzati come PEEK o design metallo-metallo per prevenire perdite e deformazioni.

Q3: Quale dimensione della valvola e quale coefficiente di flusso (Cv) dovrei scegliere?

R: Le dimensioni della valvola e il coefficiente di flusso, o Cv, determinano l'efficienza con cui il fluido passa attraverso la valvola. L'adattamento delle dimensioni della valvola alla tubazione garantisce un flusso regolare, previene cadute di pressione ed evita stress sulle pompe. Le valvole sovradimensionate possono aumentare i costi e la turbolenza, mentre le valvole sottodimensionate possono limitare il flusso. Il Cv corretto ottimizza le prestazioni del sistema e riduce le esigenze di manutenzione.

Q4: Come seleziono la configurazione corretta della porta?

R: La configurazione delle porte influisce sul flusso e sulla caduta di pressione. Le valvole a passaggio completo consentono il flusso massimo con una restrizione minima, le valvole a passaggio ridotto riducono i costi e limitano leggermente il flusso, mentre le valvole a passaggio a V forniscono un controllo preciso della strozzatura. La scelta dipende dalla portata, dall'efficienza del sistema e dai requisiti di controllo.

Conclusione

La scelta della valvola a sfera giusta può fare una notevole differenza in termini di efficienza, sicurezza e prestazioni a lungo termine del sistema. Dalla comprensione dei fluidi e delle condizioni operative alla scelta dell'attuazione e dei materiali adeguati, ogni decisione influisce sulle esigenze di affidabilità e manutenzione. Non lasciare che piccoli errori portino a costosi tempi di inattività o a prestazioni di flusso ridotte.

Presso Didtek Valve Group Co., Ltd .forniamo un'ampia gamma di valvole a sfera industriali progettate per diverse applicazioni nei settori chimico, del trattamento delle acque, alimentare e delle bevande e del petrolio e del gas. Esplora le nostre soluzioni e assicurati che il tuo sistema funzioni senza intoppi con valvole su misura per le tue precise esigenze.
