Valvole di ritegno API 594 e API 602: standard e selezione

Guasti non pianificati delle valvole possono provocare massicci fermi impianto industriali. Questi eventi catastrofici costano alle strutture milioni in perdita di produzione e multe ambientali. La scelta dello standard di produzione sbagliato mette a rischio l’integrità della pipeline e interrompe le operazioni quotidiane. I responsabili degli approvvigionamenti e gli ingegneri sul campo devono comprendere le rigorose divergenze ingegneristiche tra le specifiche del settore per prendere decisioni di acquisto informate.

Cos"è una valvola di ritegno API 594? Comprendere la norma

Lo standard 594 dell"American Petroleum Institute è una specifica riconosciuta a livello mondiale che detta progettazione, materiali, dimensioni faccia a faccia e requisiti di test per valvole di non ritorno specifiche. Progettate principalmente per prevenire il riflusso riducendo al minimo l"ingombro fisico, queste unità sono un punto fermo nelle moderne reti di tubazioni. A differenza dei tradizionali design delle valvole a battente che richiedono corpi pesanti e allungati, le varianti API 594 si adattano in modo compatto tra le flange dei tubi. Questa configurazione riduce drasticamente sia il peso strutturale che lo spazio di installazione richiesto.

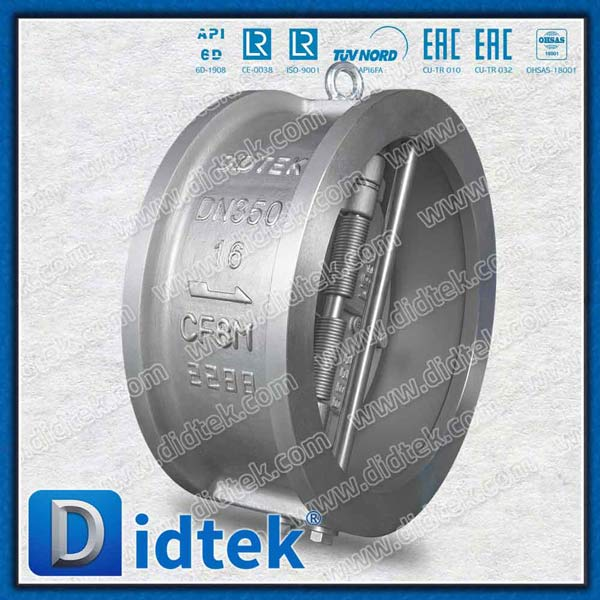

L"ascesa del design a doppia piastra

Tra le varie configurazioni coperte da questo standard, la valvola di ritegno a doppia piastra API 594 è diventata la scelta dominante negli impianti industriali contemporanei. Immaginate una squadra di manutenzione sospesa su un'impalcatura quindici metri sopra il pavimento di una raffineria. Manovrare un ingombrante swing check tradizionale in quell’ambiente è un incubo logistico. Al contrario, il design a doppia piastra in stile wafer utilizza due dischi semicircolari caricati a molla. Queste piastre si piegano insieme durante il flusso in avanti e si chiudono di scatto nel momento in cui la velocità del fluido diminuisce.

I vantaggi vanno ben oltre la semplice riduzione del peso. Nello specifico, questa configurazione offre una caduta di pressione significativamente inferiore e presenta caratteristiche cruciali di anti-sbattimento. Ciò protegge le pompe a valle dagli shock idraulici. Per conformarsi alle rigide normative ambientali, le strutture moderne spesso richiedono design in acciaio forgiato F2 senza ritenzione o acciaio fuso SS CF8M. Queste strutture senza ritenzione eliminano i fori esterni nel corpo della valvola, eliminando completamente potenziali percorsi di perdite atmosferiche.

Componenti essenziali e meccanica

L"anatomia di questa valvola è ottimizzata per una risposta rapida e affidabile. I componenti principali includono un corpo cilindrico, le doppie piastre, un perno di cerniera centrale, un perno di arresto per impedire la corsa eccessiva e molle di torsione ad alta resistenza. Quando il flusso in avanti decelera, la tensione della molla avvia la chiusura prima che il fluido possa invertirsi completamente. Questo meccanismo proattivo è eccezionalmente efficace nel mitigare il colpo d’ariete. Il colpo d"ariete è un"onda d"urto idraulica distruttiva in grado di rompere i giunti dei tubi e danneggiare la strumentazione sensibile.

Esplorazione dello standard per valvole di ritegno API 602

Mentre lo standard precedente si rivolge ad ampie dimensioni e design di wafer, l"API 602 serve una nicchia ingegneristica completamente diversa. È la specifica definitiva per le valvole compatte per carichi pesanti, applicata rigorosamente ai sistemi di tubazioni di piccolo diametro. In genere, ciò comprende la dimensione nominale del tubo 4 e inferiore.

Caratteristiche del design e resistenza della forgiatura

Attraversa qualsiasi skid ad alta densità di iniezione chimica e individuerai senza dubbio queste robuste unità a guardia delle linee di bypass. Una valvola di ritegno API 602 è caratterizzata dalla sua struttura in acciaio forgiato per impieghi gravosi. Il processo di forgiatura modella il metallo sotto forze di compressione localizzate estreme. Ciò allinea la struttura della grana ed elimina i vuoti interni o la porosità spesso presenti nelle alternative fuse. Di conseguenza, materiali come ASTM A105 o F316 vantano un'eccezionale resistenza alla trazione, che li rende altamente resistenti alla fatica termica e agli shock meccanici.

Secondo questo standard, le valvole generalmente rientrano in tre categorie funzionali. I tipi a pistone utilizzano un meccanismo scorrevole eccellente per smorzare forti pulsazioni del flusso. I tipi a sfera presentano un elemento sferico altamente efficace per fluidi ad alta viscosità. Infine, i tipi oscillanti utilizzano un disco tradizionale, adatto per linee a bassa velocità dove la preoccupazione principale è ridurre al minimo la caduta di pressione.

Tendenze del settore: lo spostamento verso i forgiati ad alto contenuto di leghe

L’analisi dei recenti cambiamenti nei settori petrolchimico e offshore rivela una netta tendenza del settore verso la specifica di materiali ad alto contenuto di leghe per infrastrutture di piccolo calibro. Poiché l’estrazione di petrolio e gas si spinge verso ambienti più profondi, più caldi e più corrosivi, l’acciaio al carbonio standard viene spesso sostituito. I giacimenti ad alto contenuto di idrogeno solforato richiedono confini impenetrabili. Gli appaltatori di appalti di ingegneria si affidano sempre più al severo standard API 602 per garantire che leghe esotiche come l"acciaio inossidabile Duplex e l"Inconel siano forgiate in modo impeccabile. Questa tendenza è fortemente guidata da iniziative globali per raggiungere zero emissioni fuggitive nelle applicazioni multimediali letali.

API 594 e API 602: spiegazione delle differenze principali

Per assistere i project manager e i team di procurement nella valutazione di queste due opzioni, è fondamentale comprendere le loro divergenze ingegneristiche fondamentali. La decisione raramente si riduce alle preferenze. È strettamente dettato dai parametri di sistema.

Intervallo dimensionale e impronta spaziale

La differenziazione più immediata è la scala. L"API 594 è progettata per una produttività massiccia, coprendo una vasta gamma di dimensioni che vanno ben oltre le tubazioni standard. Al contrario, l"API 602 è dedicata esclusivamente alle reti di piccolo diametro. Se un progetto richiede una tubazione di grande diametro, lo standard wafer è la scelta automatica.

Materiali di produzione: fusione o forgiatura

Poiché la forgiatura di componenti estremamente grandi è proibitiva in termini di costi e tecnicamente complessa, le valvole di grande diametro utilizzano generalmente acciaio fuso. Tuttavia, le condizioni di alta pressione tipiche delle tubazioni di piccolo diametro richiedono la densità strutturale che solo l"acciaio forgiato può offrire. Sebbene esistano valvole API 594 forgiate per specifiche applicazioni per servizi gravosi, la fusione rimane il metodo di produzione principale per le dimensioni più grandi.

Installazione e dimensioni faccia a faccia

Le valvole wafer sono ingegnosamente progettate per scivolare perfettamente tra le flange dei tubi esistenti, richiedendo un supporto strutturale minimo. Le valvole forgiate di piccolo diametro, nonostante le loro dimensioni complessive ridotte, spesso presentano estremità filettate NPT, saldate a tasca o flangiate integralmente. Rispetto alla dimensione nominale del tubo, presentano scartamenti più lunghi per ospitare cofani pesanti imbullonati o saldati.

Valori di pressione di decodifica: dalla classe 600 alla classe 2500

Entrambi gli standard devono aderire all"ASME B16.34, che stabilisce rigorosi valori di pressione-temperatura basati sui materiali da costruzione. La selezione della classe di pressione corretta è un mandato di sicurezza non negoziabile che ha un impatto diretto sull"integrità dell"impianto.

Applicazioni per pressioni da moderate ad alte

La designazione Classe 600 indica una robusta pressione di esercizio massima consentita. A temperatura ambiente, una valvola di ritegno in acciaio al carbonio classe 600 può generalmente resistere a pressioni fino a circa 1480 psig. Queste unità fungono da cavalli di battaglia dei settori midstream e downstream. Li troverete spesso installati nei sistemi di alimentazione dell'acqua delle caldaie, negli impianti di lavorazione del petrolio a pressione moderata e nelle linee di trasmissione intermedie. Offrono un equilibrio ottimale tra spessore della parete ed efficienza dei costi.

Ambienti estremi e servizio gravoso

Inoltre, quando i parametri operativi spingono i limiti metallurgici, una valvola di ritegno classe 2500 diventa obbligatoria. Valutate per gestire pressioni volatili che si avvicinano a 6170 psig a temperatura ambiente, queste unità presentano pareti eccezionalmente spesse. Utilizzano bulloneria per carichi pesanti e materiali di seduta specializzati progettati per resistere a gravi deformazioni. Sono indispensabili sulle piattaforme offshore, nei sistemi di iniezione di vapore ad alta pressione e all'interno di unità di trattamento chimico per servizi gravosi dove il cedimento strutturale porterebbe a scoppi catastrofici.

Guida alla selezione: come scegliere tra gli standard

La scelta della valvola di non ritorno corretta è una decisione ingegneristica rigorosa basata sulla dinamica dei fluidi, sulla disponibilità spaziale e sui protocolli di sicurezza. Gli ingegneri sul campo dovrebbero seguire un approccio strutturato per garantire prestazioni ottimali.

Valutare le dimensioni della pipeline e i limiti di spazio

Il filtro primario è la dimensione nominale del tubo. Come regola generale di ingegneria, per tubazioni più grandi della dimensione nominale del tubo 4, il design del wafer è lo standard predefinito. Inoltre, se l"area di installazione presenta severi vincoli spaziali, come una sala pompe affollata, la dimensione faccia a faccia compatta è altamente vantaggiosa. Per le linee di dimensione nominale del tubo 2 o inferiore, è quasi certamente richiesto lo standard forgiato di piccolo diametro.

Valutare mezzi, pressione e temperatura

Fluidi altamente corrosivi, composti organici volatili o pressioni estreme richiedono il corpo denso e non poroso di una valvola forgiata. Questa struttura impedisce la permeazione del mezzo interno e resiste allo scorrimento ad alta temperatura. La natura del fluido determina direttamente la classificazione del materiale e lo standard di costruzione richiesto.

Analizzare le caratteristiche del flusso e la caduta di pressione

Gli ingegneri devono calcolare attentamente le perdite di carico accettabili nel sistema di tubazioni. Le doppie piastre dal design aerodinamico riducono al minimo la resistenza al flusso, riducendo significativamente il consumo energetico della pompa nel tempo. Inoltre, se un sistema è soggetto a rapide inversioni di flusso a valle delle pompe alternative, la chiusura assistita da molla è di gran lunga superiore nell’arrestare le onde d’urto idrauliche prima che possano formarsi completamente.

L"importanza del controllo di qualità e delle certificazioni nei progetti EPC

L"acquisto di hardware che si guasta durante la messa in servizio può comportare milioni di dollari in ritardi nei progetti, multe ambientali e gravi rischi per la sicurezza. Pertanto, il controllo di qualità verificato è fondamentale per gli appaltatori di ingegneria, approvvigionamento e costruzione.

Rispetto degli standard globali e degli obiettivi ambientali

Una tendenza importante del settore è la spinta aggressiva verso la conformità ambientale, sociale e di governance. I progetti moderni richiedono zero emissioni fuggitive. Di conseguenza, gli ingegneri specificano sempre più design senza ritenzione che eliminano completamente le penetrazioni del corpo esterno. I prodotti devono essere sottoposti a rigorosi test supplementari come API 598 per confermare l"integrità del guscio e la capacità di seduta in caso di forti picchi di pressione idrostatica e pneumatica.

Verifica delle credenziali del produttore

L’approvvigionamento da produttori affidabili e accuratamente controllati è fondamentale. I team di approvvigionamento devono cercare la certificazione ISO 9001, la conformità CE PED per i mercati europei e il monogramma API ufficiale. L'esame dei certificati di produzione delle valvole verificati garantisce che il prodotto consegnato aderisca rigorosamente alla composizione metallurgica richiesta, alle precise tolleranze di lavorazione e ai protocolli di test documentati.

Manutenzione, risoluzione dei problemi e costo totale di proprietà

Il prezzo di acquisto iniziale rappresenta solo una frazione del costo totale di proprietà di una valvola. I requisiti di manutenzione a lungo termine, la sostituzione dei componenti e i potenziali tempi di inattività incidono pesantemente sui budget operativi.

Mantenimento dei design wafer e doppia piastra

Queste unità richiedono generalmente poca manutenzione grazie ad una struttura interna snella priva di parti mobili esterne. Tuttavia, i team di manutenzione devono monitorare continuamente l"affaticamento delle molle di torsione interne, soprattutto in flussi altamente turbolenti in cui si verificano sbattimenti delle piastre. Le molle degradate ritardano la chiusura, reintroducendo il rischio del colpo d"ariete. L"utilizzo di configurazioni senza ritenzione riduce significativamente il costo totale di proprietà eliminando la necessità di sostituire periodicamente i tappi o le guarnizioni di tenuta esterni.

Manutenzione delle valvole forgiate di piccolo diametro

La manutenzione ordinaria delle unità forgiate di piccolo diametro ruota tipicamente attorno al giunto del cofano e all"usura della sede interna. Nelle applicazioni ad alta temperatura, le superfici dei sedili potrebbero subire erosione nel tempo. Per i tipi con coperchio imbullonato, il ciclo termico provoca il rilassamento della guarnizione, richiedendo il serraggio programmato dei bulloni durante i turni di lavorazione dell"impianto. Nei sistemi a fluidi letali, gli ingegneri spesso optano per varianti con cofano saldato. Sebbene non siano riparabili in linea, garantiscono zero perdite per tutta la loro durata di vita, riducendo drasticamente i costi di manutenzione in ambienti pericolosi.

Conclusione

Il corretto approvvigionamento di valvole industriali richiede una profonda comprensione delle esigenze operative in prima linea. Lo standard API 594 regna sovrano per le tubazioni di grande diametro, offrendo capacità di risparmio di spazio senza pari, peso ridotto e prevenzione superiore dei colpi d"ariete grazie al design a doppia piastra caricata a molla. Al contrario, lo standard API 602 fornisce la robusta integrità strutturale forgiata necessaria per contenere in sicurezza alte pressioni e fluidi pericolosi nei sistemi di tubazioni di piccolo diametro. Valutando attentamente le classi di pressione, la fluidodinamica e i vincoli spaziali, gli ingegneri possono garantire la sicurezza a lungo termine delle tubazioni e l"efficienza ottimale dell"impianto.

FAQ Domande frequenti

Qual è la differenza tra le valvole di ritegno API 594 e API 6D?

L"API 594 si concentra principalmente su progettazione, dimensioni e valori di pressione-temperatura per valvole wafer, capocorda e flangiate utilizzate generalmente nelle raffinerie e negli impianti chimici. È altamente associato ai design a doppia piastra salvaspazio. API 6D, d"altro canto, è la specifica studiata appositamente per gli oleodotti e i gasdotti a lunga distanza. Le valvole API 6D spesso richiedono un design a passaggio totale per consentire le operazioni di pulizia e ispezione del pigging della tubazione. Questo specifico requisito di autorizzazione non è generalmente coperto dall"API 594.

È possibile installare verticalmente una valvola di ritegno a doppia piastra?

Sì, possono essere installati in tubazioni verticali, ma la direzione del flusso è un fattore ingegneristico critico. L"installazione in linee verticali con flusso verso l"alto è standard e altamente efficace. Tuttavia, se la linea verticale presenta un flusso verso il basso, sono necessarie modifiche speciali. Il produttore deve utilizzare molle più pesanti appositamente calibrate per garantire che le piastre possano chiudersi saldamente sia contro la forza di gravità che contro il peso del fluido.

Cosa significa "senza ritenzione" nella progettazione di valvole?

Nelle configurazioni standard, il perno cerniera e il perno di arresto vengono inseriti attraverso fori praticati completamente nel corpo valvola, che vengono poi sigillati con tappi filettati. Un design senza fermo significa che non sono presenti fori praticati attraverso il confine di pressione esterna. I perni interni sono fissati mediante un supporto interno o un anello di ritenzione. Questo design è fondamentale per le applicazioni tossiche o ad alta pressione perché elimina completamente un potenziale percorso di perdita nell"atmosfera, prevenendo così le emissioni fuggitive.

Una valvola di ritegno Classe 2500 è sempre forgiata?

I tubi di dimensioni nominali più piccole disciplinati dalla norma API 602 sono realizzati quasi esclusivamente in acciaio forgiato per garantire la densità e la resistenza necessarie per gestire pressioni estreme. Tuttavia, nelle dimensioni più grandi regolamentate dall"API 594, le valvole della Classe 2500 possono essere realizzate in acciaio fuso. Finché il processo di fusione è rigorosamente controllato e lo spessore delle pareti, la classificazione dei materiali e i test non distruttivi soddisfano i severi requisiti di ASME B16.34, le valvole fuse sono pienamente in grado di gestire in sicurezza pressioni estreme.

Quale standard è migliore per prevenire il colpo d"ariete?

Il design a doppia piastra secondo API 594 è intrinsecamente superiore nella prevenzione del colpo d"ariete rispetto ai controlli a battente standard. Il colpo d"ariete si verifica quando il flusso inverso chiude un disco, creando un"onda d"urto distruttiva. Poiché il design a doppia piastra utilizza potenti molle di torsione, le piastre sono costrette a chiudersi non appena la velocità del flusso in avanti scende a zero. Questa chiusura assistita da molla garantisce che la linea sia completamente chiusa prima che possa verificarsi un flusso inverso, mitigando così le condizioni che causano shock idraulico.

Le valvole API 594 e API 602 possono essere utilizzate in modo intercambiabile?

No, servono a scopi ingegneristici completamente diversi. L"API 594 è progettata per tubazioni più grandi in cui il risparmio di spazio e la prevenzione del colpo d"ariete sono priorità. API 602 è riservata esclusivamente ai sistemi di tubazioni di piccolo diametro che richiedono pareti forgiate spesse per resistere a forti pressioni e shock termici. Il loro scambio comporterebbe l"impossibilità di installazione a causa di dimensioni non corrispondenti o un guasto strutturale catastrofico.

Quali sono i requisiti di prova per le valvole di ritegno API 594 e API 602?

Entrambi gli standard richiedono test rigorosi per garantire la sicurezza operativa. I produttori in genere seguono lo standard di test API 598, che impone test del guscio idrostatico ad alta pressione per verificare l"integrità del corpo e test del sedile pneumatico a bassa pressione per garantire perdite zero. Le valvole destinate a un servizio gravoso possono anche essere sottoposte a ulteriori test non distruttivi come la radiografia o l"ispezione con coloranti penetranti per confermare l"assenza di microscopici difetti metallurgici.
