Valvole di ritegno in acciaio inossidabile e acciaio al carbonio

Una valvola applicata in modo errato può distruggere silenziosamente un intero sistema di tubazioni industriali. Il riflusso non è solo un piccolo inconveniente. Provoca danni catastrofici alla pompa, grave contaminazione del fluido e enormi rischi per la sicurezza. Ho visto intere linee di lavorazione chiudere semplicemente perché un team di approvvigionamento aveva scelto il metallo sbagliato per un ambiente corrosivo.

La scelta del materiale giusto previene questi guasti costosi e pericolosi. Gli ingegneri affrontano costantemente il dilemma della scelta tra le opzioni in acciaio inossidabile e carbonio. Uno offre un dominio strutturale assoluto sotto pressione estrema. L"altro fornisce uno scudo impenetrabile contro la corrosione chimica.

In questa guida imparerai come valutare le proprietà metallurgiche, calcolare i costi a lungo termine e analizzare i fattori ambientali per specificare il componente perfetto per il tuo prossimo progetto per carichi pesanti.

Punti chiave

• Resistenza alla corrosione: una lega inossidabile è la scelta migliore per ambienti corrosivi, fluidi acidi e applicazioni sanitarie grazie al suo elevato contenuto di cromo e allo strato di ossido autoriparante.
• Resistenza e calore: l'acciaio al carbonio offre un'eccezionale resistenza alla trazione e tolleranza alle alte temperature. Rimane lo standard industriale senza compromessi per le linee di petrolio, gas e vapore surriscaldato ad alta pressione.
• Efficienza dei costi: l’acciaio al carbonio presenta costi di approvvigionamento iniziali inferiori. Tuttavia, l’acciaio inossidabile spesso offre un ritorno sull’investimento a lungo termine notevolmente migliore in ambienti difficili grazie ai requisiti di manutenzione significativamente inferiori.
• Opzioni alternative: le opzioni in acciaio forgiato garantiscono la massima integrità strutturale per tubazioni più piccole e soggette a sollecitazioni elevate. La ghisa costituisce un'alternativa altamente economica per i sistemi idrici comunali a bassa pressione e non corrosivi. Tempi

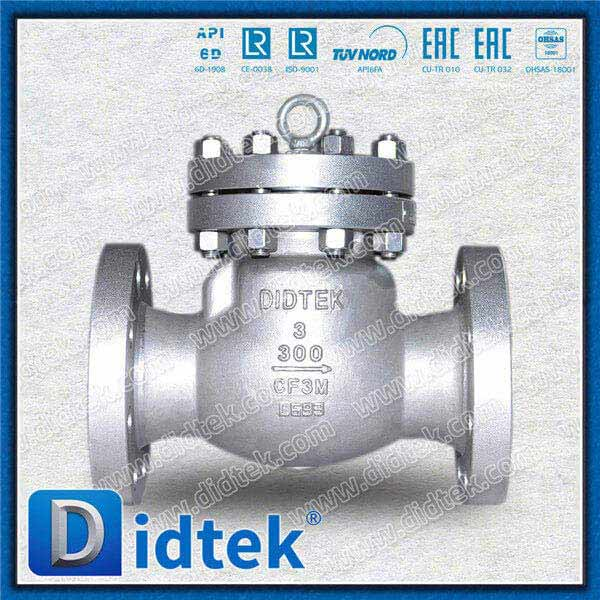

Cos"è una valvola di ritegno in acciaio inossidabile?

Considera questo componente come l'ultima linea di difesa della tua pipeline. Una valvola di ritegno in acciaio inossidabile consente al fluido di fluire in una sola direzione. Questo funzionamento unidirezionale impedisce efficacemente il flusso inverso, un fenomeno che danneggia facilmente le pompe o i compressori a valle. Ciò che distingue questa valvola dalle alternative standard al carbonio è la sua composizione metallurgica unica.

Per essere ufficialmente classificata come inossidabile, la lega di acciaio deve contenere almeno il 10,5% di cromo. Quando esposto all"ossigeno, questo cromo reagisce per formare uno strato passivo microscopico e autoriparante di ossido di cromo sulla superficie metallica. Questa barriera invisibile blocca attivamente la ruggine e il degrado chimico. I comuni gradi di colata industriale includono ASTM A351 CF8M e CF3M. Questi gradi utilizzano elementi aggiuntivi come nichel e molibdeno per migliorare i parametri prestazionali specifici in condizioni di grave sollecitazione.

Il meccanismo interno si basa interamente sulla dinamica dei fluidi piuttosto che sull"attuazione esterna. A seconda del design interno, la pressione in avanti del fluido forza l"apertura della valvola. Una volta che il flusso si ferma o tenta di invertirsi, la gravità o la tensione della molla spingono il disco nuovamente nell"anello della sede rinnovabile, sigillando ermeticamente la tubazione.

Resistenza alla corrosione senza pari

Il principale vantaggio ingegneristico di questo materiale è la sua profonda resistenza all"ossidazione e agli attacchi chimici. Nello specifico, il grado 316 contiene dal 2 al 3% di molibdeno. Questa aggiunta lo rende estremamente efficace nel resistere alla vaiolatura e alla corrosione interstiziale in ambienti ricchi di cloruri. Di conseguenza, rimane una specifica essenziale per la gestione di mezzi aggressivi come soluzioni acide, sostanze chimiche alcaline e acqua di mare grezza.

Versatilità alle temperature estreme

Gli acciai inossidabili austenitici fanno qualcosa di straordinario. Mantengono la loro integrità meccanica nonostante enormi sbalzi di temperatura. A differenza delle leghe di carbonio standard, non subiscono la transizione da duttile a fragile che causa improvvise e catastrofiche fessurazioni. Funzionano eccezionalmente bene in ambienti criogenici fino a meno 320 gradi Fahrenheit, mantenendo allo stesso tempo la stabilità strutturale nelle applicazioni di lavorazione ad alto calore.

Sanitario e facile da pulire

La superficie non porosa e altamente lucida impedisce l"accumulo di batteri e biofilm. Questa caratteristica igienica lo rende un requisito obbligatorio per l"industria alimentare, delle bevande e farmaceutica. Resiste facilmente ai lavaggi chimici aggressivi e alla sterilizzazione a vapore violenta richiesta dai rigorosi standard sanitari FDA e 3-A.

Cos"è una valvola di ritegno in acciaio al carbonio?

Realizzata con una lega composta principalmente da ferro e carbonio, una valvola di ritegno in acciaio al carbonio è progettata per garantire la massima resistenza. A differenza della sua controparte inossidabile, manca dell'alto contenuto di cromo necessario per formare uno strato anticorrosivo passivo. Nelle tubazioni industriali pesanti, i gradi di colata standard come ASTM A216 WCB o WCC vengono spesso utilizzati dagli ingegneri delle tubazioni per linee di grande diametro che vanno da 2 pollici fino a 36 pollici.

Il contenuto specifico di carbonio determina la durezza e la resistenza alla trazione del materiale. Livelli di carbonio più elevati producono un corpo valvola molto più duro, sebbene riduca leggermente la duttilità complessiva. Queste valvole funzionano utilizzando esattamente gli stessi meccanismi fondamentali per prevenire il riflusso, ma sono utilizzate in condizioni ambientali completamente diverse.

Eccezionale resistenza alla trazione

L"acciaio al carbonio è rinomato in tutto il mondo per le sue eccezionali proprietà meccaniche. Offre eccezionale resistenza alla trazione e allo snervamento. Ciò consente al robusto coperchio imbullonato e al corpo valvola di resistere a un"enorme pressione interna e a sollecitazioni meccaniche estreme senza deformarsi. Soddisfa facilmente i valori di pressione ASME Classe da 150 a 2500, rendendolo il materiale preferito per le condotte di trasmissione che attraversano i paesi.

Tolleranza alle alte temperature

Per le applicazioni che coinvolgono sistemi a fluido termico, vapore surriscaldato o idrocarburi ad alta temperatura, questo materiale offre prestazioni eccellenti. I gradi standard possono funzionare in sicurezza in ambienti che raggiungono gli 800 gradi Fahrenheit senza perdere le capacità di contenimento della pressione. Tale stabilità termica garantisce un funzionamento sicuro e continuo negli impianti di produzione di energia e nelle raffinerie di petrolio.

Efficacia in termini di costi

Dal punto di vista rigoroso dell’approvvigionamento, l’acciaio al carbonio è significativamente più economico da produrre e acquistare. Le materie prime sono abbondanti e più economiche. Inoltre, il processo di lavorazione è generalmente meno complesso e consuma gli utensili più lentamente. Per megaprogetti industriali di grandi dimensioni che richiedono centinaia di valvole di grande diametro, la scelta dell’acciaio al carbonio riduce drasticamente le spese in conto capitale iniziali.

Il problema: suscettibilità alla ruggine

La limitazione principale è la sua grave vulnerabilità all’ossidazione. Se esposto a umidità, ossigeno o sostanze chimiche corrosive, l"acciaio al carbonio non trattato arrugginirà, si scaglierà e si degraderà rapidamente. Per mitigare questo difetto fatale, queste valvole devono essere utilizzate rigorosamente per mezzi non corrosivi come olio lubrificante o gas naturale secco. In alternativa, devono essere meticolosamente protetti con rivestimenti esterni specializzati e inibitori della ruggine.

Tendenze del settore globale e cambiamenti del mercato

Recenti analisi del mercato industriale indicano un notevole cambiamento nelle strategie globali di approvvigionamento di tubazioni. Con la rapida espansione delle iniziative di energia verde, come la lavorazione dell’idrogeno verde e gli impianti avanzati di desalinizzazione a osmosi inversa, c’è una crescente domanda di leghe inossidabili e duplex di alta qualità. I moderni ingegneri delle strutture danno sempre più priorità ai costi del ciclo di vita a lungo termine rispetto alle spese in conto capitale iniziali per soddisfare la più rigorosa conformità ambientale e i mandati di zero perdite.

Al contrario, l’acciaio al carbonio standard continua a detenere un’enorme quota di mercato globale. Questa domanda è fortemente guidata dall’incessante espansione delle infrastrutture globali del gas naturale liquefatto e dei tradizionali gasdotti petrolchimici. In questi settori, il contenimento dell’alta pressione e la resistenza strutturale grezza rimangono le preoccupazioni primarie in assoluto. Stiamo anche assistendo a una tendenza secondo cui i team di approvvigionamento favoriscono i produttori con severi controlli interni di fonderia, garantendo che la chimica degli oligoelementi soddisfi i rigorosi standard API e ASME indipendentemente dalla lega scelta.

Confronto testa a testa: valutazione dei metalli

Per facilitare decisioni ingegneristiche obiettive, i team di procurement devono valutare questi materiali attraverso parametri di prestazione standardizzati. Di seguito è riportata una ripartizione comparativa delle loro caratteristiche principali in un contesto industriale.

Corrosione e resistenza chimica

Negli ambienti umidi, chimici o offshore, l’acciaio inossidabile è il vincitore indiscusso. Il suo strato passivo di ossido di cromo fornisce una protezione continua e autoriparante contro il degrado interno ed esterno. L"acciaio al carbonio è strettamente riservato ai mezzi non corrosivi. Se l"acciaio al carbonio viene utilizzato in un sistema idrico senza uno spesso rivestimento interno, l"ossido di ferro contaminerà inevitabilmente il flusso del fluido. Questa ruggine alla fine compromette il limite di pressione strutturale.

Valori di pressione e temperatura

Entrambi i materiali sopportano facilmente pressioni estreme, spesso classificate fino alla Classe ASME 2500. Tuttavia, la loro gestione della temperatura ne determina l"applicazione. L"acciaio al carbonio è eccellente per ambienti ad alto calore come le linee del vapore delle caldaie, ma diventa pericolosamente fragile a temperature inferiori allo zero. Al contrario, l’acciaio inossidabile mantiene la sua duttilità nelle applicazioni criogeniche, rendendolo obbligatorio per i sistemi di movimentazione dell’azoto liquido.

Metodi di produzione: acciaio forgiato o fuso

Al di là della composizione chimica grezza, il processo di produzione altera sostanzialmente le proprietà meccaniche della valvola. Entrambe le leghe possono essere formate tramite forgiatura o fusione. La scelta ottimale dipende fortemente dalle dimensioni del tubo e dalla pressione del sistema.

Il design forgiato

La forgiatura prevede la modellazione di solidi blocchi di metallo utilizzando energia termica estrema e meccanica localizzata. Questa intensa forza di compressione allinea la struttura dei grani del metallo al contorno della valvola, producendo un materiale altamente denso e uniforme.

Il vantaggio principale di una valvola di ritegno in acciaio forgiato è la completa eliminazione di vuoti interni, sacche di gas e porosità. Conforme ai severi standard API 602, questo crea un componente con integrità strutturale e resistenza alla fatica superiori. Poiché la forgiatura di componenti di grandi dimensioni è proibitiva in termini di costi, queste valvole sono generalmente limitate a tubazioni di piccolo diametro, solitamente da mezzo pollice a 2 pollici. Costituiscono lo standard assoluto per applicazioni ad alta pressione estrema come sistemi idraulici e linee di strumentazione di classe da 800 a 1500.

Il disegno del cast

La fusione prevede la fusione della lega di acciaio allo stato liquido e il suo versamento in uno stampo di sabbia o ceramica pre-progettato. Una volta che il metallo si raffredda e si solidifica, viene espulso dallo stampo e lavorato fino alle rigorose tolleranze finali.

La fusione è altamente versatile ed economica per la produzione di geometrie interne complesse e componenti su larga scala. Per tubazioni con diametro superiore a 2 pollici, l"utilizzo della produzione in fusione è il metodo più pratico. È universalmente utilizzato per meccanismi di rotazione API 594 a doppia piastra e API 6D di grandi dimensioni in cui la forgiatura sarebbe fisicamente impossibile o economicamente impraticabile.

Dove si inserisce la ghisa?

Mentre le leghe di alta qualità dominano i settori estremi, la ghisa rimane un punto fermo nei settori ingegneristici meno impegnativi. La ghisa contiene un contenuto di carbonio più elevato rispetto all"acciaio standard, insieme al silicio per facilitare il processo di colata.

Il vantaggio principale della ghisa è l"elevata colabilità, l"eccellente lavorabilità e il costo estremamente basso. Smorza efficacemente le vibrazioni e funziona silenziosamente in ambienti commerciali. Tuttavia, possiede una resistenza alla trazione notevolmente inferiore ed è notoriamente fragile. Semplicemente non può resistere a forti shock meccanici, improvvisi colpi d"ariete o pressioni estremamente elevate senza rompersi.

Pertanto, la ghisa dovrebbe essere specificata per applicazioni a bassa pressione e a temperatura ambiente. È lo standard industriale indiscusso per le reti di distribuzione idrica municipale, i sistemi HVAC commerciali e le strutture di base per la gestione delle acque reflue. Per queste applicazioni, fornisce una soluzione affidabile ed economica senza sovraccaricare il sistema.

Applicazioni industriali: guida alla selezione dei materiali

La selezione del materiale corretto richiede la meticolosa corrispondenza delle proprietà metallurgiche alle esigenze specifiche del vostro settore.

Petrolio, gas e petrolchimico

La lavorazione degli idrocarburi, il trasporto del petrolio greggio e le linee di gas naturale comportano in genere pressioni e temperature pericolosamente elevate. Tuttavia, il supporto stesso non è corrosivo. L"acciaio al carbonio offre la necessaria resistenza alla trazione e stabilità termica a un prezzo altamente competitivo. Per le linee di strumentazione di piccolo diametro su impianti offshore, vengono utilizzate varianti forgiate per gestire in sicurezza cadute di pressione estreme.

Alimenti, bevande e prodotti farmaceutici

L’igiene è la preoccupazione principale nei settori altamente regolamentati. Le apparecchiature di lavorazione sono sottoposte a frequenti procedure Clean-in-Place e Steam-in-Place utilizzando agenti detergenti acidi e alcalini aggressivi. La lega 316 resiste a queste sostanze chimiche caustiche, previene l"adesione batterica ed è pienamente conforme alle rigorose normative FDA.

Marina e desalinizzazione

L’acqua salata è altamente corrosiva per i metalli industriali standard. Negli ambienti marini, nelle piattaforme offshore e negli impianti di desalinizzazione a osmosi inversa, l"elevata concentrazione di cloruro perfora e distrugge rapidamente l"acciaio al carbonio. I gradi ricchi di molibdeno o le leghe Duplex forniscono la difesa necessaria contro la tensocorrosione indotta da cloruri.

Analisi dei costi e ROI a lungo termine

Quando si acquistano componenti per sistemi di tubazioni su larga scala, è necessario valutare qualcosa di più del semplice prezzo di acquisto iniziale. L"impatto finanziario di una valvola si estende per tutto il suo ciclo di vita operativa. Comprendere il costo totale di proprietà è fondamentale per effettuare un investimento valido.

Dinamiche iniziali dei prezzi dei materiali

Il costo iniziale è fortemente determinato dai prezzi delle materie prime e dalla complessità della produzione. La ghisa rappresenta l’opzione più economica. Salendo di livello, l’acciaio al carbonio offre un eccellente equilibrio tra convenienza e resistenza meccanica. Fornisce una robusta resistenza alla trazione senza il prezzo premium.

In cima alla fascia di prezzo standard c"è l"acciaio inossidabile. Il costo iniziale più elevato è determinato dall’inclusione di costosi elementi di lega come cromo, nichel e molibdeno. Inoltre questo metallo è notoriamente difficile da lavorare. Tende a indurirsi durante la produzione, richiedendo utensili da taglio specializzati e velocità di lavorazione più lente. Ciò conseguentemente fa aumentare le spese generali di manodopera e di produzione.

Costo totale di proprietà e realtà sul campo

Sebbene un"unità in acciaio al carbonio possa far risparmiare a un progetto il 30% sui costi di acquisto iniziali, installarla nell"ambiente sbagliato comporta un ROI disastroso.

Immaginate un impianto che tratta acque reflue leggermente acide. Se per ridurre i costi iniziali viene installato un componente in carbonio di qualità inferiore, il mezzo acido corrode rapidamente il perno della cerniera interna. Nel giro di pochi mesi, il meccanismo interno si deteriora, provocando guasti meccanici e flusso inverso. Le conseguenze finanziarie includono:

• in acciaio al carbonio (ASTM A216 WCB) : interrompere la produzione per isolare e sostituire l'unità guasta può costare decine di migliaia di dollari l'ora in termini di perdita di entrate.
• Costi di manodopera: l’impiego di personale di manutenzione specializzato per le riparazioni di emergenza è significativamente più costoso della manutenzione ordinaria.
• Pericoli per la sicurezza: il riflusso nelle linee chimiche porta a danni catastrofici alla pompa, fuoriuscite ambientali e gravi responsabilità per la sicurezza.

In ambienti corrosivi, investire inizialmente in un componente altamente legato garantisce decenni di funzionamento affidabile. Il costo iniziale più elevato viene rapidamente compensato dalla totale eliminazione dei costi di sostituzione e di fermo macchina.

Quattro passaggi per specificare il componente giusto

Selezionare il design corretto è un preciso esercizio di ingegneria. Un approccio sistemico garantisce che il componente scelto funzioni in sicurezza entro i parametri definiti della rete di tubazioni.

Analizzare i mezzi fluidi

La composizione chimica e lo stato fisico del fluido rappresentano i fattori più critici. Se il sistema trasporta acidi, alcali, cloruri o sostanze chimiche reattive, i metalli altolegati non sono negoziabili. Per gli idrocarburi non corrosivi e il vapore surriscaldato, il carbonio è lo standard del settore.

Determinare i valori nominali di pressione e temperatura

Ogni valvola industriale deve rispettare rigorosi valori nominali di pressione-temperatura, generalmente disciplinati da ASME B16.34. All"aumentare della temperatura del fluido, la pressione massima consentita che il corpo può contenere in sicurezza diminuisce. Assicurarsi che il materiale non perda la resistenza alla trazione a temperature elevate o diventi pericolosamente fragile in condizioni di freddo criogenico.

Scegli il meccanismo interno

Il meccanismo interno deve corrispondere alla velocità del flusso, all"orientamento del tubo e alla caduta di pressione consentita. I design Swing sono ideali per tubi orizzontali e generano una caduta di pressione minima. I design degli ascensori sono altamente efficaci nei sistemi ad alta pressione e a pulsazione rapida. Le configurazioni a doppia piastra sono eccellenti per ridurre al minimo i colpi d"ariete e risparmiare spazio.

Seleziona il processo di produzione

Determina se il metallo deve essere forgiato o fuso. Per tubazioni inferiori a 2 pollici soggette a pressioni estreme, specificare un corpo forgiato per la massima densità e resistenza alla fatica. Per tubi a pressione standard o di diametro maggiore, la produzione in fusione fornisce il miglior equilibrio tra prestazioni di flusso ed economia.

Conclusione

Non esiste un unico materiale perfetto sul mercato. Il successo della progettazione dipende dalla selezione del componente esatto su misura per i vostri parametri operativi. L’acciaio al carbonio è il punto di forza indiscusso per le attività industriali ad alta pressione e non corrosive. Al contrario, l’acciaio inossidabile altamente legato funge da scudo definitivo contro la corrosione chimica, la contaminazione sanitaria e le temperature criogeniche estreme.

Il bilanciamento del budget del progetto richiede un"analisi rigorosa dell"ambiente operativo. Specificare eccessivamente il capitale sprecato, mentre specificarlo troppo poco garantisce il fallimento prematuro del sistema. Per garantire che il tuo sistema di tubazioni rimanga sicuro, conforme e strutturalmente solido per i decenni a venire, esplora la gamma completa di soluzioni ingegnerizzate di Didtek Valve e soddisfa le tue esatte specifiche con i nostri prodotti leader del settore.

Domande frequenti

Posso utilizzare una valvola in acciaio al carbonio per applicazioni con acqua potabile?

È fortemente sconsigliato l"uso di acciaio al carbonio standard non trattato per i sistemi di acqua potabile. Questo materiale è altamente suscettibile all"ossidazione se esposto a umidità e ossigeno. Con il passare del tempo, le superfici interne si arrugginiranno, provocando lo sfaldamento dell"ossido di ferro nella rete idrica. Ciò contamina l"acqua potabile e compromette l"integrità strutturale della tubazione. L"acciaio inossidabile è la scelta ottimale grazie alle sue proprietà igieniche. In alternativa, la ghisa rivestita con una resina epossidica per uso alimentare certificata NSF/ANSI 61 funge da sostituto conveniente.

Un corpo forgiato è migliore di un corpo fuso?

Nessuno dei due metodi di produzione è universalmente migliore. Soddisfano requisiti ingegneristici completamente diversi. Un corpo forgiato viene prodotto applicando una pressione estrema al metallo solido, allineando la struttura dei grani ed eliminando vuoti microscopici. Ciò rende i componenti forgiati incredibilmente resistenti e ideali per applicazioni ad alta pressione e di piccolo diametro come le tubazioni di Classe 800. I corpi fusi vengono creati versando il metallo fuso negli stampi. Questo processo è altamente efficiente per produrre valvole di grande diametro con forme interne complesse dove la forgiatura sarebbe fisicamente impossibile.

Perché una valvola inossidabile è più costosa?

Il costo premium è determinato dai prezzi delle materie prime e dalla complessità della produzione. La lega richiede quantità significative di elementi costosi, in particolare cromo, nichel e molibdeno. Inoltre è un materiale tenace e duttile che tende ad indurire durante la lavorazione meccanica. Ciò richiede ai produttori di utilizzare utensili da taglio specializzati e ad alta usura e velocità di produzione più lente, il che aumenta significativamente i costi di manodopera e generali.

Come posso evitare che le mie valvole in acciaio al carbonio si arrugginiscano?

Prevenire la ruggine richiede di affrontare sia gli ambienti esterni che quelli interni. Esternamente la carrozzeria può essere protetta dall"umidità atmosferica applicando rivestimenti protettivi di tipo industriale, come primer ricchi di zinco o vernici epossidiche. Internamente, la prevenzione si basa interamente sulla compatibilità dei fluidi. Non è possibile verniciare in modo affidabile le parti mobili interne, poiché l"attrito costante della cerniera e del disco consuma rapidamente il rivestimento. Pertanto, devono essere utilizzati solo con mezzi non corrosivi e non ossigenati per prevenire il degrado interno.

Qual è l"aspettativa di vita di una valvola di ritegno industriale?

L"aspettativa di vita dipende fortemente dall"ambiente operativo, dalla velocità del fluido e dalla selezione del materiale. Un componente inossidabile adeguatamente specificato in un sistema di fluidi puliti può facilmente durare dai 15 ai 20 anni con una manutenzione minima. Tuttavia, se una valvola è sottoposta a cavitazione grave, colpi d"ariete frequenti o fluidi altamente abrasivi senza il rivestimento indurito adeguato, la sua durata può ridursi a pochi mesi. L"ispezione di routine del perno della cerniera e delle superfici di seduta è fondamentale per la longevità.

Posso sostituire una valvola in acciaio al carbonio con una in acciaio inossidabile?

Sì, il passaggio a una lega superiore è generalmente accettabile e spesso consigliato se si verificano problemi di corrosione prematura. Poiché le valvole industriali sono prodotte secondo dimensioni faccia a faccia standardizzate, come API 594 o ASME B16.10, un sostituto in acciaio verrà fissato fisicamente nello stesso identico spazio della tubazione. Tuttavia, è necessario verificare che la nuova valvola soddisfi i valori nominali di pressione e temperatura richiesti per il proprio sistema specifico.
