Valvole di ritegno per linee di gas per sistemi di gas naturale e tubazioni

Nei gasdotti pericolosi per il gas naturale, il controllo del flusso unidirezionale non è solo un obiettivo operativo. Si tratta di un rigoroso mandato di sicurezza. Quando il riflusso colpisce una linea di trasmissione ad alta pressione, le conseguenze vanno ben oltre la semplice inefficienza. Il flusso inverso distrugge le stazioni di compressione a monte. Innesca guasti catastrofici del sistema. In definitiva, mette a grave rischio il personale dell’impianto.

La valvola di ritegno della tubazione funge da linea di difesa primaria e automatizzata contro queste minacce meccaniche. A differenza delle valvole di controllo attuate, questi componenti funzionano completamente in modo autonomo. Si basano strettamente sulla fluidodinamica interna del sistema di tubazioni per bloccare istantaneamente il flusso inverso. Questa guida tecnica analizza esattamente ciò che i responsabili degli approvvigionamenti, gli ingegneri delle tubazioni e i tecnici sul campo devono comprendere. Tratteremo i meccanismi operativi fondamentali, i criteri di dimensionamento avanzati e la selezione dei materiali per ambienti complessi e ad alta pressione per garantire affidabilità a lungo termine e rigorosa conformità normativa.

Punti chiave

• Le valvole di ritegno per tubazioni sono dispositivi di sicurezza ad azionamento automatico progettati specificamente per bloccare il flusso inverso e proteggere le infrastrutture critiche nelle reti del gas combustibile.
• Una corretta selezione richiede un'analisi rigorosa della velocità del flusso, dei limiti accettabili di caduta di pressione e di composizioni chimiche specifiche come la presenza di idrogeno solforato.
• Gli ambienti ad alta pressione richiedono il rispetto assoluto degli standard industriali globali, principalmente API 6D e ASME B16.34, per garantire prestazioni a perdite zero.
• I design oscillanti e le configurazioni a flusso assiale rimangono le scelte architettoniche più affidabili per le linee di trasmissione midstream grazie alla loro tolleranza alle alte velocità.
• Il dimensionamento accurato basato sui calcoli del coefficiente di flusso e la meticolosa selezione dei materiali riducono drasticamente i tempi di inattività per manutenzione e prolungano il ciclo di vita dell'intera tubazione.

Comprendere il meccanismo di prevenzione del riflusso

La fisica del funzionamento autonomo

Per mantenere l"integrità strutturale di qualsiasi sistema di trasporto di fluidi pericolosi, gli ingegneri fanno molto affidamento su dispositivi meccanici passivi. Queste valvole funzionano automaticamente. Sono governati dalla velocità e dalla pressione del flusso di gas interno anziché da attuatori pneumatici o elettrici esterni. In condizioni operative normali, il flusso in avanti di gas naturale esercita pressione contro l"elemento di chiusura interno, che tipicamente è un disco o un pistone pesante. Questa forza cinetica spinge il disco lontano dalla sede, consentendo al gas di passare liberamente a valle.

Quando il flusso in avanti diminuisce a causa dell"arresto del compressore o di un improvviso picco di pressione a valle, l"elemento di chiusura ritorna immediatamente nella sua sede. Una metrica ingegneristica fondamentale in questo caso è la pressione di cracking. Ciò definisce l"esatta pressione minima a monte richiesta per superare la resistenza meccanica interna della valvola per avviare il flusso in avanti. Una volta che il flusso cessa, una chiusura rapida impedisce fisicamente al gas di viaggiare all"indietro, proteggendo le sensibili apparecchiature rotanti a monte da violenti picchi.

Perché i fluidi comprimibili richiedono un"ingegneria specializzata

La movimentazione del gas naturale presenta sfide fluidodinamiche uniche che semplicemente non esistono nelle applicazioni liquide standard. A differenza dell’acqua o del petrolio greggio, il gas naturale è altamente comprimibile, estremamente infiammabile e soggetto a picchi volatili. Poiché il gas si comprime e si espande rapidamente, i sistemi di tubazioni sono completamente privi del naturale effetto di smorzamento inerente ai sistemi liquidi. Ciò sottopone i componenti interni della valvola a massicce forze di impatto cinetico.

Se si installa una valvola di ritegno dell"acqua standard in una linea del gas ad alta pressione, subirà rapidamente una grave usura interna, vibrazioni meccaniche e guasti totali. Di conseguenza, le apparecchiature progettate per il gas naturale devono essere dotate di smorzamento interno specializzato, perni di cerniera per carichi pesanti e meccanismi di posizionamento di precisione per prevenire emissioni fuggitive. Devono essere progettati esplicitamente per gestire la fluidodinamica comprimibile senza soccombere alla fatica meccanica prematura.

Tipi comuni di valvole di ritegno per tubazioni

Gli ingegneri sul campo devono abbinare attentamente l"architettura meccanica specifica della valvola ai parametri operativi della tubazione. Le esigenze fisiche imposte all"infrastruttura determinano quale delle seguenti configurazioni è la più appropriata.

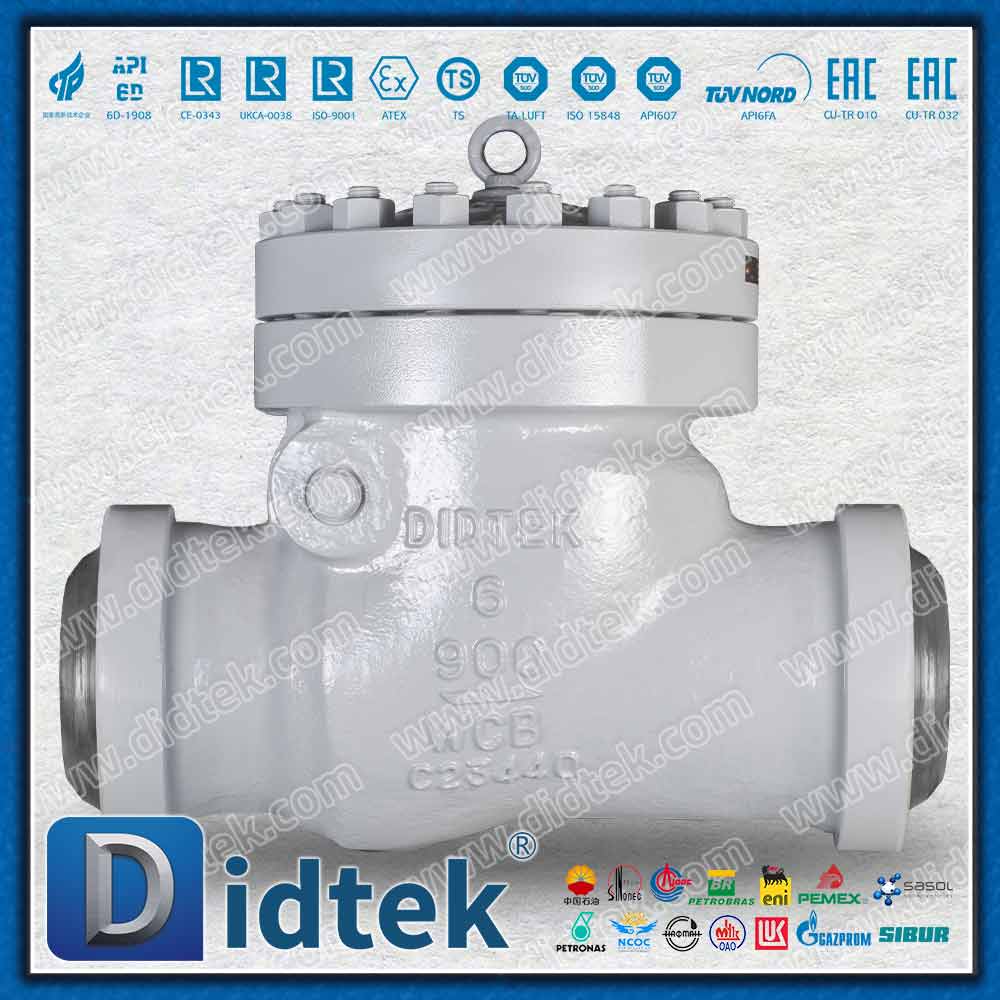

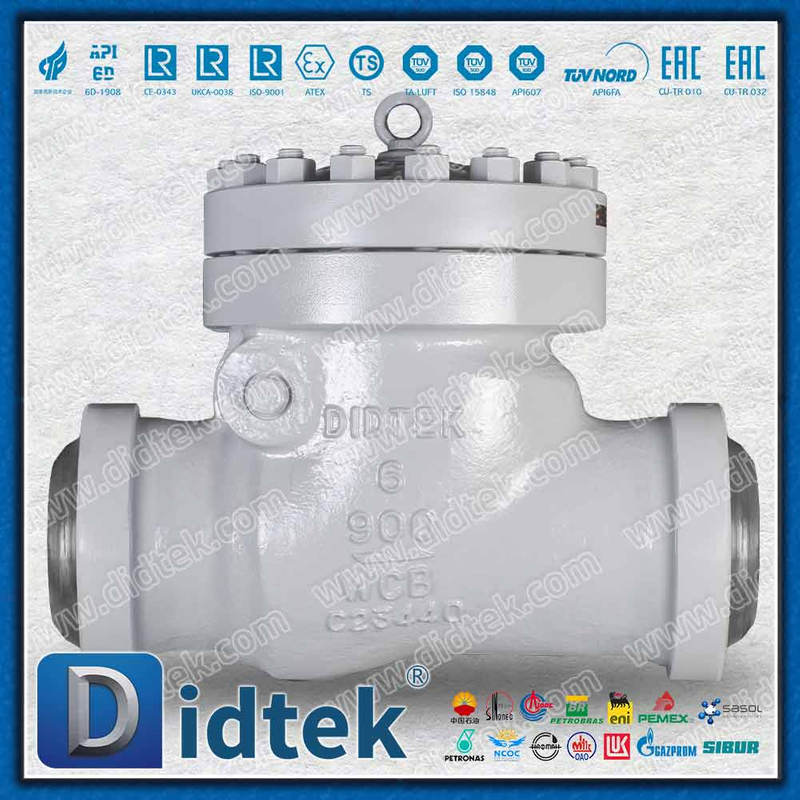

Design di altalene per carichi pesanti

Il design swing è l"architettura più tradizionale e ampiamente utilizzata nelle infrastrutture delle condutture. È dotato di un meccanismo a cerniera incernierato che oscilla dalla sede durante il flusso in avanti. Ciò crea un percorso relativamente privo di ostacoli che riduce al minimo la caduta di pressione attraverso la rete. Quando il flusso si inverte, la gravità e la contropressione spingono il disco pesante contro la sede.

Nei robusti sistemi di tubazioni che gestiscono condizioni estreme, le variazioni standard sono del tutto insufficienti. Le configurazioni per carichi pesanti diventano obbligatorie. Ad esempio, la specifica di una valvola di ritegno del gas ad alta pressione API 6D classificata per 900 libbre con connessioni saldate di testa garantisce la massima integrità strutturale. La connessione Butt Weld fonde permanentemente il corpo della valvola direttamente al tubo. Ciò elimina completamente i percorsi di perdita meccanica comunemente associati ai giunti flangiati, rendendolo la scelta ideale per ambienti di trasmissione ad alto stress.

Configurazioni di flusso assiale

I design a flusso assiale, spesso indicati sul campo come valvole senza blocco, utilizzano un"architettura aerodinamica caricata a molla. Ciò costringe il gas a fluire in un percorso anulare attorno ad un corpo interno centrale. Il vantaggio ingegneristico principale in questo caso è il tempo di risposta rapido.

Poiché la molla interna assiste attivamente nella chiusura del disco una frazione di secondo prima che il flusso del gas si inverta completamente, previene efficacemente i picchi di pressione distruttivi e gli urti meccanici comunemente associati alle linee del gas altamente comprimibili. Questa azione precisa protegge la rete di tubazioni più ampia da forti vibrazioni acustiche e shock meccanici.

Variazioni a doppia piastra e pistone

I design a doppia piastra utilizzano due piastre semicircolari caricate a molla incernierate su un perno centrale. Durante il flusso in avanti, le piastre si piegano insieme verso l"interno. In caso di inversione del flusso, le molle di torsione li chiudono istantaneamente. Il vantaggio distintivo di questo design è il profilo del wafer eccezionalmente compatto. Richiede uno spazio di installazione minimo, il che lo rende estremamente vantaggioso in configurazioni di stazioni di compressione ristrette.

Al contrario, i modelli a pistone funzionano sollevando verticalmente un tappo interno da una sede. Sono altamente efficaci in situazioni di alta pressione e basso flusso in cui ottenere una tenuta a tenuta di bolle è la priorità assoluta. La geometria interna fornisce intrinsecamente un effetto smorzante, che aiuta a mitigare le oscillazioni rapide. Ciò rende le varianti del pistone particolarmente adatte per i flussi di gas pulsanti che si trovano immediatamente a valle dei compressori alternativi.

Applicazioni lungo la catena di approvvigionamento energetico

Le sollecitazioni operative esercitate su una tenuta meccanica variano drasticamente a seconda della sua posizione specifica all"interno della rete energetica più ampia. Ogni settore presenta ostacoli ambientali e fluidodinamici unici.

Estrazione e raccolta a monte

Nel settore upstream, gli ingegneri utilizzano valvole di ritegno specializzate per petrolio e gas vicino alle teste dei pozzi per gestire il gas naturale grezzo e non trasformato direttamente dalla terra. Questo gas della linea di raccolta è spesso non raffinato. Contiene particelle abrasive come sabbia e sporco, insieme a elementi altamente corrosivi come acqua salata e anidride carbonica. Le apparecchiature utilizzate in questi ambienti difficili devono essere realizzate con leghe temprate e resistenti alla corrosione come l'acciaio inossidabile Super Duplex per resistere all'abrasione continua del flusso multifase.

Trasmissione e compressione midstream

Le operazioni midstream si basano su una vasta rete di stazioni di compressione per ripressurizzare periodicamente il gas e mantenere il flusso per centinaia di miglia. La prevenzione automatizzata del riflusso è una necessità assoluta sul lato di scarico di questi compressori. Immagina uno scenario in cui un compressore multimilionario si spegne inaspettatamente a causa di un"interruzione dell"alimentazione di rete. Il gas altamente pressurizzato a valle tenterà immediatamente di fluire all"indietro. Una robusta tenuta meccanica blocca immediatamente questo flusso inverso, evitando danni catastrofici ai componenti rotanti interni del compressore.

Reti di distribuzione a valle

Nel settore downstream, il gas ad alta pressione viene ridotto, regolato e misurato per uso commerciale e residenziale. Le tenute meccaniche installate nelle stazioni di ingresso delle città garantiscono che cadute di pressione localizzate o malfunzionamenti delle apparecchiature di consumo non causino il ritorno del gas nelle principali linee di trasmissione. Questo rigoroso controllo unidirezionale è vitale per mantenere la stabilità complessiva della rete e garantire una precisione di misurazione commerciale precisa.

Navigare tra le tendenze del settore e le sfide ad alta pressione

Osservando i recenti cambiamenti del mercato, l’infrastruttura dei gasdotti sta subendo una massiccia trasformazione. I fornitori di energia stanno attivamente miscelando l’idrogeno nelle reti di gas naturale esistenti per raggiungere rigorosi obiettivi di decarbonizzazione globale. Poiché le molecole di idrogeno sono eccezionalmente piccole, fuggono facilmente attraverso microscopici percorsi di perdita che il gas naturale standard non riuscirebbe a penetrare. Questo cambiamento a livello di settore costringe gli ingegneri delle tubazioni ad abbandonare standard di tenuta obsoleti. Le infrastrutture moderne ora richiedono rigorosamente prestazioni a perdita zero, guidando una rapida transizione verso sedi termoplastiche ad alte prestazioni e guarnizioni metallo-metallo lavorate con precisione in tutti i nuovi progetti di condutture.

Attenuazione degli urti pneumatici e dello sbattimento delle valvole

Sebbene il colpo d"ariete sia un termine che deriva dalle condotte dei liquidi, i sistemi del gas subiscono un fenomeno simile e altamente distruttivo noto come shock pneumatico. Poiché il gas si comprime, i cambiamenti improvvisi nella velocità del flusso possono generare massicce onde d’urto acustiche e meccaniche. Se un disco oscillante standard si chiude troppo tardi, queste onde d"urto viaggiano attraverso la rete di tubazioni, facendo vibrare i supporti dei tubi e potenzialmente rompendo le flange saldate. L"utilizzo di progetti a flusso assiale assistito da molla è la soluzione ingegneristica collaudata per mitigare questo rischio specifico.

Combattere lo stress cracking da gas acido e solfuri

Quando il gas naturale contiene concentrazioni significative di idrogeno solforato, viene classificato come gas acido. Questo composto è altamente tossico e provoca gravi fessurazioni da stress da solfuro e infragilimento da idrogeno nei componenti standard in acciaio al carbonio. Per combattere questo attacco chimico aggressivo, qualsiasi valvola di ritegno del gas naturale che opera in ambienti acidi deve rispettare rigorosamente gli standard NACE MR0175. Ciò richiede l’uso di metallurgia specializzata, come rivestimenti in Inconel o acciai al carbonio rigorosamente trattati termicamente, per prevenire cedimenti strutturali catastrofici.

Guida all"acquisto di Engineering: criteri di dimensionamento e selezione

I responsabili degli acquisti e gli ingegneri delle tubazioni devono valutare sistematicamente diversi criteri tecnici prima di emettere un ordine di acquisto. Un approccio preciso garantisce prestazioni, sicurezza e longevità ottimali del sistema. Non fare affidamento su congetture quando si ha a che fare con fluidi combustibili.

Calcolo del coefficiente di flusso

Uno degli errori di progettazione più frequenti è far corrispondere la dimensione della valvola direttamente alla dimensione della tubazione senza calcolare il coefficiente di flusso in base alla velocità effettiva del gas. Se un"unità è sovradimensionata, il flusso del fluido non genererà una forza cinetica sufficiente per mantenere il disco interno completamente aperto. Ciò fa sì che l"elemento di chiusura rimbalzi ripetutamente contro la sede. Questo fenomeno distruttivo, noto come chatter, distrugge rapidamente i perni delle cerniere e i rivestimenti interni. Al contrario, un’unità sottodimensionata limita il flusso e crea cadute di pressione inaccettabili attraverso la rete di trasmissione.

Valori nominali di pressione e temperatura corrispondenti

I componenti delle tubazioni devono essere abbinati esattamente alla classe di pressione ANSI del sistema, che in genere varia dalla Classe 150 fino alla Classe 2500 per applicazioni industriali pesanti. L"involucro strutturale deve mantenere la propria integrità alla pressione di esercizio massima consentita e nonostante fluttuazioni di temperatura estreme. Ad esempio, la temperatura del gas può scendere drasticamente durante la riduzione della pressione a causa dell"effetto Joule-Thomson. Ciò determina se l"acciaio al carbonio standard è sufficiente o se è strettamente richiesto l"acciaio al carbonio a bassa temperatura.

Specifica delle connessioni finali

Il metodo utilizzato per collegare l"attrezzatura alla tubazione è una considerazione fondamentale per la sicurezza. Le connessioni flangiate Raised Face consentono un"installazione e una manutenzione ordinaria più semplici. Tuttavia, nelle linee di trasmissione ad alta pressione dove la prevenzione delle perdite è la massima priorità, le connessioni con saldatura di testa sono fortemente preferite. Fondendo permanentemente il metallo al tubo, le connessioni Butt Weld eliminano completamente il giunto meccanico della flangia e il rischio associato di catastrofici scoppi della guarnizione.

Standard e certificazioni di settore obbligatori

Per garantire la sicurezza assoluta, i dispositivi di controllo del flusso industriale devono essere prodotti, testati e certificati secondo rigorosi standard internazionali. L"utilizzo di apparecchiature non certificate in un gasdotto combustibile comporta rischi inaccettabili.

• Specifiche API 6D per valvole per tubazioni: questo è lo standard principale per i sistemi di tubazioni a lunga distanza. Un'unità recante il monogramma API 6D è stata rigorosamente controllata per applicazioni nel settore del petrolio e del gas naturale, imponendo rigorose tolleranze di progettazione e produzione.
• ASME B16.34: questo standard regola i valori di pressione-temperatura, le dimensioni minime dello spessore della parete e i materiali di forgiatura consentiti, garantendo che il guscio fisico possa gestire la classe di pressione specificata senza rompersi.
• Ispezione e test API 598: delinea le procedure di test obbligatorie che il produttore deve eseguire prima della spedizione. Ciò include test del guscio idrostatico ad alta pressione e test del sedile pneumatico a bassa pressione per garantire zero perdite.
• Test antincendio API 6FA: in caso di incendio dell'impianto, il limite di pressione deve essere mantenuto e l'unità deve presentare perdite minime anche se i componenti elastomerici morbidi si sciolgono. La certificazione antincendio non è negoziabile per le applicazioni con gas infiammabili.

Migliori pratiche di installazione e manutenzione sul campo

Anche l"apparecchiatura di altissima qualità e perfettamente specificata si guasterà prematuramente se installata in modo errato o trascurata durante la sua vita operativa. L"esecuzione sul campo è altrettanto critica quanto la progettazione ingegneristica iniziale.

Orientamento rigoroso all"installazione

Questi dispositivi meccanici sono altamente direzionali e sensibili al loro orientamento di installazione rispetto alla gravità. Una freccia conficcata direttamente nel corpo in acciaio indica esplicitamente la direzione del flusso richiesta. I modelli di oscillazione standard si basano in parte sulla gravità per assistere il disco nella chiusura. Pertanto, funzionano in modo ottimale nelle linee orizzontali. Possono essere installati in linee verticali solo se il flusso del gas è rivolto verso l"alto. L"installazione di un design oscillante in linea verticale con flusso verso il basso impedirà al disco di posizionarsi, rendendo il meccanismo di sicurezza completamente inutile.

Ispezione acustica e risoluzione dei problemi

Sebbene le valvole autonome richiedano generalmente una manutenzione minima rispetto alle unità di controllo attuate, non sono dispositivi “installa e dimentica”. Gli operatori sul campo dovrebbero condurre ispezioni acustiche di routine. Quando un tecnico si trova vicino alla linea di scarico di una stazione di compressione, i dispositivi di ascolto possono facilmente rilevare i ticchettii metallici delle vibrazioni interne. Ciò indica immediatamente che l"unità è sovradimensionata o che il perno della cerniera non funziona. Molti moderni design con accesso dall"alto consentono ai tecnici di rimuovere il pesante cofano e sostituire le finiture interne in linea, riducendo significativamente i tempi di inattività per manutenzione e i costi di sollevamento di carichi pesanti.

Conclusione

La scelta della valvola di ritegno corretta per la tubazione è una decisione ingegneristica fondamentale che determina la sicurezza fondamentale dell"intera infrastruttura. Richiede un equilibrio preciso tra la comprensione della pressione della tubazione, la velocità del fluido e la complessa compatibilità metallurgica. Investendo in apparecchiature di alta qualità certificate API 6D su misura per il vostro ambiente specifico, gli operatori possono prevenire guasti meccanici catastrofici e tempi di fermo della struttura estremamente costosi. Una corretta installazione sul campo e una manutenzione acustica proattiva prolungheranno ulteriormente la durata dell"apparecchiatura. Per garantire che il tuo prossimo progetto di pipeline soddisfi i più elevati standard di sicurezza e prestazioni, esplora la gamma completa di soluzioni ingegnerizzate di Didtek Valve per trovare l"esatta soluzione tecnica per la tua applicazione.

Domande frequenti

Qual è la differenza tra una valvola di ritegno per gas naturale e una valvola di ritegno per liquidi?

Le unità a gas naturale sono progettate specificatamente per gestire fluidi altamente comprimibili. Sono dotati di meccanismi di smorzamento interni specializzati e materiali del sedile più resistenti per accogliere la rapida espansione del gas e prevenire emissioni fuggitive. Le unità liquide sono progettate per fluidi non comprimibili come l"acqua, tollerano diverse cadute di pressione e generalmente non dispongono della rigorosa tenuta a tenuta di bolle richiesta per i gas pericolosi e infiammabili.

È possibile utilizzare una valvola di ritegno a battente per gas ad alta pressione?

Sì, i modelli di oscillazione per carichi pesanti classificati per la Classe 900, Classe 1500 o Classe 2500 sono comunemente utilizzati nelle applicazioni di trasmissione ad alta pressione. Tuttavia, devono essere rigorosamente progettati secondo gli standard API 6D e presentare adeguate configurazioni di sedi metallo-metallo e connessioni saldate di testa per resistere a intense sollecitazioni meccaniche e prevenire perdite.

Dove dovrebbe essere installata una valvola di ritegno per una tubazione?

Solitamente vengono installati immediatamente a valle di apparecchiature rotanti critiche come pompe e compressori alternativi, nonché stazioni di dosaggio commerciali. Sono essenziali in qualsiasi punto della rete di tubazioni in cui il flusso inverso potrebbe contaminare la fornitura di gas, compromettere la precisione della misurazione o causare gravi danni meccanici alle infrastrutture a monte.

Cosa causa il chattering della valvola interna?

Le vibrazioni sono causate principalmente dall"installazione di un"unità sovradimensionata. Se la velocità del flusso del fluido non è sufficientemente elevata da generare la forza cinetica richiesta per spingere e mantenere il disco pesante completamente aperto, l"elemento di chiusura rimbalzerà rapidamente in apertura e chiusura contro la sede. Questa continua e violenta oscillazione porta ad una grave usura meccanica dei perni delle cerniere e ad eventuali cedimenti strutturali.

Come si previene lo sbattimento delle valvole in un gasdotto?

L"effetto sbattimento della valvola viene mitigato in modo più efficace specificando configurazioni a flusso assiale o senza sbattimento assistito da molla. Questi design altamente ingegnerizzati utilizzano molle interne che forzano attivamente il disco a chiudersi in una frazione di secondo prima che il flusso di gas in avanti si inverta completamente. Questa tempistica precisa impedisce la generazione di onde d"urto pneumatiche distruttive e vibrazioni acustiche.

Con quale frequenza è necessario ispezionare le valvole di ritegno delle tubazioni?

La frequenza delle ispezioni dipende fortemente dall"ambiente di servizio. Nelle linee del gas naturale pulite e asciutte, in genere è sufficiente un"ispezione acustica e visiva standard ogni 12-18 mesi. Tuttavia, nelle difficili linee di raccolta a monte che gestiscono flussi multifase abrasivi o gas acido altamente corrosivo, gli ingegneri raccomandano ispezioni trimestrali per rilevare i primi segni di usura del rivestimento interno o di rottura da stress da solfuri prima che si verifichi un guasto catastrofico.

È possibile che una valvola di ritegno non si apra in una linea del gas?

Sì, la mancata apertura è un rischio critico per la sicurezza. Ciò accade tipicamente quando detriti, come scorie di saldatura o sabbia, si incastrano tra il disco e la sede. Può verificarsi anche se forti vibrazioni interne provocano il taglio completo del perno della cerniera, lasciando il disco permanentemente bloccato in posizione aperta. Il monitoraggio di routine della caduta di pressione nel corpo della valvola aiuta gli operatori a rilevare tempestivamente questa modalità di guasto.
