Tipi di valvole a sfera: una guida completa alla progettazione di valvole a sfera industriali

I sistemi di tubazioni industriali fanno molto affidamento sul controllo preciso dei fluidi per mantenere operazioni sicure, efficienti e continue. La scelta del design sbagliato della valvola a sfera spesso porta a emissioni fuggitive, cadute di pressione eccessive, usura prematura della sede e costosi tempi di fermo del sistema. Questi guasti meccanici compromettono la sicurezza dei lavoratori e interrompono gravemente la produttività operativa. È necessario abbinare attentamente i requisiti specifici del sistema di tubazioni all"architettura della valvola appropriata per garantire prestazioni ottimali.

Questa guida fornisce un quadro di valutazione a livello tecnico per aiutarti a mappare parametri specifici, come limiti di pressione, caratteristiche dei fluidi ed esigenze di controllo del flusso, al tipo di valvola industriale corretto. Imparerai esattamente come i progetti strutturali, le dimensioni dei fori interni e le configurazioni delle porte influenzano direttamente la dinamica dei fluidi. Scoprirai inoltre in che modo i diversi stili di assemblaggio della carrozzeria influiscono sui flussi di lavoro di manutenzione continua. Prima di valutare materiali da costruzione specializzati e metodi di attuazione automatizzati, gli ingegneri devono definire chiaramente la progettazione meccanica fondamentale della valvola per garantire l"affidabilità a lungo termine.

Punti chiave

• Pressione e dimensioni determinano l"ancoraggio: i design flottanti sono adatti per applicazioni a pressione medio-bassa, mentre i design con perno sono obbligatori per tubazioni ad alta pressione e di grande diametro.

• I requisiti di flusso determinano il diametro del foro: i design a passaggio completo eliminano le cadute di pressione; le porte standard offrono risparmi sui costi laddove la restrizione del flusso è accettabile.

• La manutenzione determina lo stile del corpo: i corpi in 3 pezzi consentono la manutenzione in linea, che è fondamentale per i sistemi saldati o con tempi di attività elevati.

• Il routing del sistema determina il numero delle porte: i design multiporta (come una valvola a sfera a tre vie) possono sostituire più valvole a due vie per semplificare la disposizione delle tubazioni.

Progettazione strutturale: valvole a sfera flottanti e a sfera trunnion

Quando si valuta l'ampio spettro di tipi di valvole a sfera , la determinazione del progetto strutturale principale costituisce la base del processo di specifica. Ti trovi di fronte a una scelta binaria critica proprio all'inizio. La pressione del sistema e il diametro della tubazione determinano principalmente se è necessaria una configurazione flottante o con perno. Fare la scelta sbagliata in questo caso ha un grave impatto sulla sicurezza operativa e sulla longevità meccanica.

Una valvola a sfera flottante funziona secondo un principio straordinariamente semplice ma efficace. La palla rimane interamente sospesa all'interno del mezzo fluido. Quando è chiusa, la pressione della linea a monte spinge fisicamente la sfera a valle contro l'anello di sede morbido. Questa azione meccanica comprime il sedile e crea una tenuta ermetica e a tenuta di bolle. Queste valvole eccellono nei sistemi a pressione medio-bassa. Funzionano eccezionalmente bene per tubazioni di diametro inferiore che gestiscono fluidi puliti e non abrasivi. Tuttavia, comportano limitazioni meccaniche distinte. All'aumentare della pressione del sistema, la forza che spinge la sfera nella sede aumenta in modo esponenziale. Ciò crea un attrito immenso, portando ad un'elevata coppia operativa. Inoltre, improvvisi picchi di pressione danneggiano facilmente le sedi morbide, rendendo la valvola soggetta a perdite.

Al contrario, una valvola a sfera con perno utilizza un meccanismo di tenuta fondamentalmente diverso. La sfera è ancorata meccanicamente tramite alberi solidi sia nella parte superiore che inferiore. Poiché la sfera rimane ferma sul proprio asse, la pressione della linea sposta le sedi a monte caricate a molla contro la sfera, anziché spostare la sfera stessa. Questa progettazione strutturale è assolutamente obbligatoria per le applicazioni ad alta pressione, in particolare quelle che superano la Classe ASME 600. È essenziale anche per tubazioni di grande diametro in cui una sfera galleggiante sarebbe troppo massiccia per funzionare in modo efficiente. I supporti a snodo assorbono massicci carichi di pressione in modo sicuro. Forniscono un profilo di coppia operativa molto più basso e altamente prevedibile. Questa prevedibilità li rende la scelta ideale per i sistemi che richiedono un'attuazione automatizzata precisa.

Design del foro: passaggio completo rispetto a passaggio standard

Il diametro interno di una valvola influenza fortemente la dinamica del flusso del sistema. Valutiamo questa dimensione perché determina la capacità di flusso totale, l"efficienza operativa e la velocità del fluido. La scelta del design del foro corretto garantisce di non soffocare inavvertitamente la tubazione o di introdurre turbolenze inutili.

Una valvola a sfera a passaggio totale presenta un foro interno che si adatta perfettamente al diametro interno della tubazione di collegamento. Questa scelta strutturale senza soluzione di continuità offre risultati specifici e misurabili. Garantisce una limitazione del flusso pari a zero attraverso il corpo della valvola. Di conseguenza elimina completamente le perdite di carico localizzate. Questo rapporto 1:1 garantisce inoltre agli operatori la possibilità di far funzionare i pig meccanici per la pulizia o gli strumenti di ispezione attraverso la linea senza ostruzioni. Gli ingegneri specificano le opzioni a porta completa principalmente per fanghi, fluidi altamente viscosi e applicazioni di flusso critico che richiedono la massima produttività senza ostacoli.

Le valvole a passaggio standard o ridotto adottano un approccio diverso. Il loro foro interno è generalmente di una misura di tubo inferiore alla tubazione di collegamento. Questa riduzione deliberata diminuisce l"ingombro fisico, il peso e il costo di produzione dell"unità. Il compromesso comporta maggiori perdite di carico e l’introduzione di turbolenze di flusso localizzate immediatamente a valle della valvola. Queste valvole servono perfettamente in scenari generali di trasporto di liquidi e gas. È possibile installarli in tutta sicurezza su tubazioni lunghe in cui una lieve restrizione del flusso non influisce negativamente sull"efficienza complessiva del sistema.

Configurazione delle porte: valvole a sfera a due vie e a tre vie

Architetture di tubazioni complesse spesso richiedono agli ingegneri di mescolare flussi multimediali distinti o di deviare i flussi verso serbatoi di elaborazione diversi. I layout tradizionali ottengono questo risultato combinando più valvole di isolamento in circuiti di automazione complessi e difficili da mantenere. La selezione di configurazioni multiporta semplifica direttamente queste sfide ingegneristiche.

Le valvole a due vie rappresentano l’approccio industriale standard. Forniscono un isolamento on/off di base attraverso un singolo ingresso e una singola uscita. Costituiscono la spina dorsale della maggior parte delle reti di controllo dei fluidi, consentendo ai media di viaggiare in linea retta.

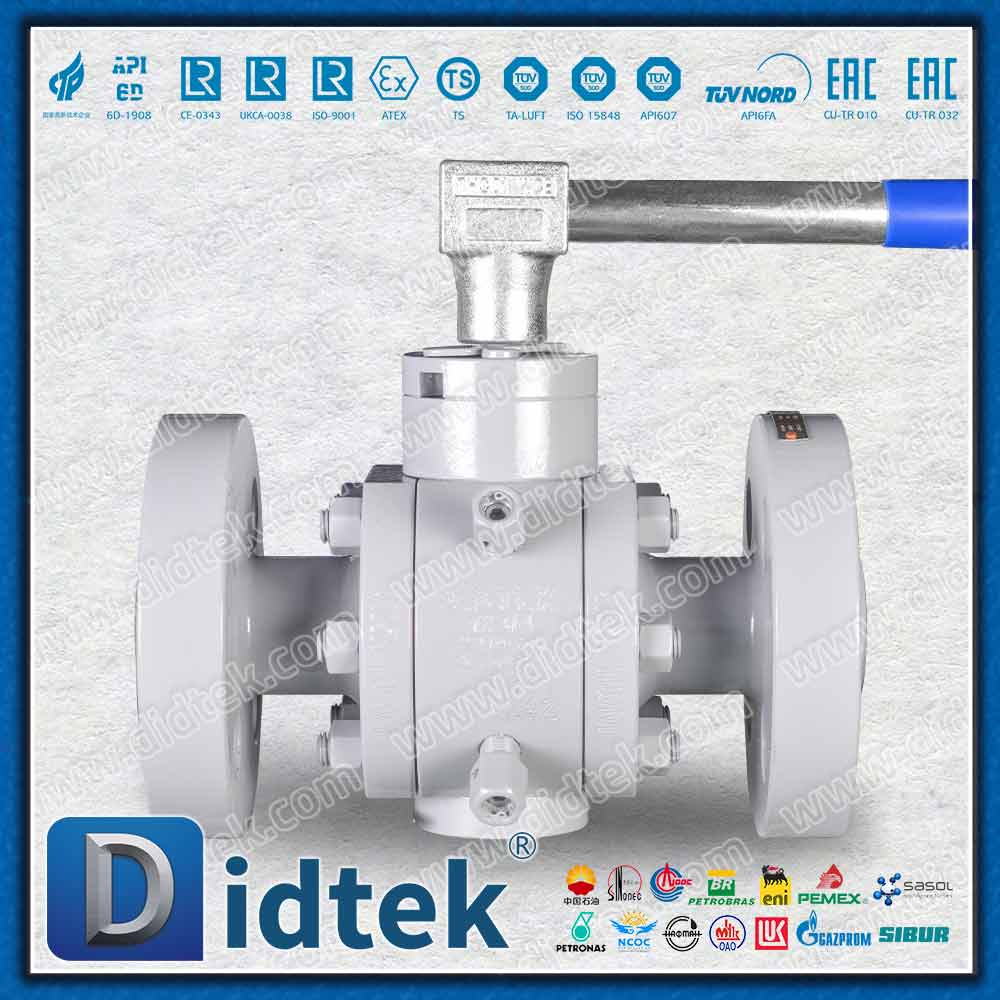

Quando il percorso del sistema diventa complesso, l'integrazione di una valvola a sfera a tre vie diventa estremamente vantaggiosa. Queste unità sostituiscono più valvole standard, riducendo potenziali punti di perdita e risparmiando spazio prezioso. Utilizzano due distinte geometrie interne:

• Porta L (deviazione): questa configurazione interna dirige il flusso da un ingresso comune a una delle due uscite separate. Una rotazione di 90 gradi della maniglia sposta completamente il percorso del flusso isolando la porta utilizzata in precedenza.

• T-Port (Miscelazione/Selezione): questo design offre molta più versatilità. Può mescolare due flussi di ingresso separati in un'unica uscita comune. In alternativa, può consentire un flusso diretto tra due porte opposte chiudendo completamente la terza porta perpendicolare.

L’implementazione di progetti multi-porto comporta rischi operativi specifici. È necessario programmare con precisione gli attuatori pneumatici o elettrici. Uno scarso allineamento durante le fasi transitorie della rotazione può causare una temporanea contaminazione incrociata tra i flussi. Può anche portare a deadheading involontario, in cui la pressione del fluido aumenta pericolosamente perché tutte le porte sono momentaneamente bloccate.

Stili di assemblaggio del corpo: 1 pezzo, 2 pezzi e 3 pezzi

I progetti degli alloggiamenti delle valvole influenzano direttamente i metodi di installazione sul campo e i flussi di lavoro di manutenzione del ciclo di vita. Lo stile di assemblaggio della carrozzeria determina la facilità con cui le squadre di manutenzione possono accedere ai componenti interni quando i sedili morbidi prima o poi si usurano. La valutazione di questa dimensione richiede la comprensione della tolleranza della vostra struttura per i tempi di inattività del sistema.

Le diverse configurazioni abitative offrono profili strutturali e realtà realizzative distinte:

1. Corpo in 1 pezzo: questo design presenta una costruzione solida e unificata. Quasi sempre contiene un foro ridotto per adattarsi ai componenti interni attraverso un'apertura più piccola. Offre il costo di acquisto iniziale più basso. Tuttavia, la considerazione relativa all’implementazione è cruda: è del tutto irreparabile. Le strutture lo trattano come una componente usa e getta in caso di fallimento.

2. Corpo in 2 pezzi: rappresenta la configurazione industriale standard. Divide l'alloggiamento in due sezioni imbullonate o filettate insieme. Per sostituire le sedi usurate o le sfere danneggiate, le squadre di manutenzione devono rimuovere fisicamente l'intera unità dalla tubazione. Funziona meglio per i sistemi flangiati o filettati in cui la manutenzione fuori linea rimane operativamente fattibile.

3. Corpo in 3 pezzi: questo design estremamente robusto presenta una sezione centrale che ospita la sfera e le sedi, fiancheggiata da due cappucci terminali separati. I cappucci terminali rimangono fissati saldamente al tubo adiacente. Durante la manutenzione, i tecnici rimuovono semplicemente alcuni bulloni e la sezione centrale si apre per un servizio immediato. Questa implementazione è assolutamente obbligatoria per i sistemi di tubazioni saldate. Consente una rapida sostituzione della guarnizione in linea senza mai tagliare il tubo, riducendo notevolmente i tempi di fermo critici.

La matrice di selezione tridimensionale: tipo, materiale e connessioni finali

Gli ingegneri devono integrare tipi di corpi strutturali con scelte metallurgiche specifiche e connessioni sicure. Questo quadro decisionale completo finalizza le specifiche della valvola. Quando si esplorano vari tipi di valvole a sfera , la mappatura corretta di queste tre dimensioni garantisce prestazioni affidabili a lungo termine in condizioni difficili.

Titolo: Materiale della valvola e matrice di connessione

La selezione del materiale si basa interamente sulla compatibilità dei supporti e su fattori ambientali. L"acciaio al carbonio affronta efficacemente pressioni estreme e calore elevato. L"acciaio inossidabile resiste agli agenti corrosivi aggressivi e mantiene la purezza. L"ottone serve perfettamente i circuiti idrici delle utenze a bassa pressione.

Le connessioni terminali devono riflettere le effettive realtà di installazione nello stabilimento. I giunti flangiati dominano i siti industriali pesanti perché sopportano sollecitazioni massicce e consentono una rapida sostituzione. Le connessioni filettate si adattano alle applicazioni commerciali standard in cui la saldatura comporta un rischio di incendio. Le estremità saldate soddisfano i requisiti assoluti di assenza di perdite, ma richiedono corpi valvola in 3 pezzi per garantire che la manutenzione futura rimanga possibile.

Conformità industriale e rischi di implementazione

Il controllo del flusso industriale richiede il rispetto rigoroso e inflessibile di standard ingegneristici autorevoli. È necessario assicurarsi che tutte le valvole specificate soddisfino i codici API e ASME pertinenti. API 608 e API 6D regolano le prestazioni meccaniche e i test delle valvole per tubazioni per carichi pesanti. ASME B16.34 impone valori critici di pressione-temperatura basati specificamente sullo spessore e sulla composizione del materiale del guscio. Ignorare questi standard porta a fallimenti catastrofici.

La progettazione ignifuga rappresenta un importante requisito di sicurezza nella lavorazione degli idrocarburi. I tecnici devono specificare valvole conformi allo standard API 607 ​​per qualsiasi applicazione con fluidi infiammabili. Queste unità specializzate presentano un"architettura a doppia seduta. Durante il normale funzionamento, la sfera sigilla le sedi morbide primarie in PTFE o TFM. Se un incendio esterno aumenta la temperatura abbastanza da sciogliere queste sedi polimeriche, la sfera si sposta leggermente a valle. Quindi si impegna in una sede secondaria in metallo lavorato. Questo contatto metallo-metallo stabilisce un sigillo di emergenza, prevenendo perdite massicce che altrimenti alimenterebbero l"incendio.

Le emissioni fuggitive rappresentano un altro rischio significativo a livello normativo e di attuazione. Le moderne normative ambientali richiedono una valutazione rigorosa della progettazione delle guarnizioni dello stelo. I premistoppa standard spesso si allentano a causa dei cicli termici e dell"usura meccanica, consentendo la fuoriuscita di gas tossici invisibili. I progetti avanzati che utilizzano rondelle Belleville live-loaded risolvono questo problema. Queste rondelle elastiche coniche mantengono una pressione dinamica e costante sui materiali di imballaggio anche se si usurano per migliaia di cicli. Questo aggiornamento tecnico aiuta le strutture a soddisfare con sicurezza i rigorosi standard ISO 15848 o EPA per il contenimento dei gas pericolosi.

Conclusione

La selezione dell"architettura ideale della valvola richiede un approccio altamente metodico e disciplinato. Basa il filtro iniziale sui limiti di pressione e sulle dimensioni del tubo per determinare se è appropriato un ancoraggio galleggiante o con perno. Successivamente analizza la dinamica dei fluidi per decidere se una porta completa o standard supporta meglio il tuo processo. Infine, valuta le esigenze di manutenzione a lungo termine della tua struttura per finalizzare la corretta configurazione dello stile della carrozzeria.

Consigliamo vivamente a ingegneri, installatori di tubi e team di approvvigionamento di consultare direttamente uno specialista di valvole certificato o un tecnico dell"applicazione. Porta in questa conversazione i dati completi del sistema, inclusa la chimica specifica del mezzo, la pressione operativa massima e i parametri della temperatura di picco. L"esecuzione di questo cruciale passaggio successivo garantisce un dimensionamento accurato, verifica la compatibilità chimica e regola con precisione eventuali requisiti di attuazione pneumatica o elettrica prima dell"installazione.

Domande frequenti

D: Qual è la differenza tra una valvola a perno e una valvola a sfera flottante?

R: La differenza principale risiede nel meccanismo di ancoraggio interno. Una sfera flottante è sospesa direttamente nel mezzo fluido, facendo affidamento interamente sulla pressione della linea a monte per spingerla contro la sede a valle per la tenuta. Al contrario, una sfera di articolazione è ancorata meccanicamente da alberi solidi nella parte superiore e inferiore. La pressione della linea spinge le sedi caricate a molla contro la sfera fissa. Questo design ancorato è fondamentale per gestire in sicurezza applicazioni ad alta pressione e di grande diametro.

D: È possibile utilizzare una valvola a sfera per limitare il flusso?

R: Generalmente no. Esistono progetti standard esclusivamente per compiti di isolamento on/off. Usandoli per la regolazione, le loro morbide sedi polimeriche vengono esposte al flusso ad alta velocità. Ciò crea una rapida erosione, cadute di pressione localizzate e danni permanenti alla sede, con conseguenti perdite interne. Tuttavia, le valvole a sfera specializzate con porta a V sono dotate di sfere dal profilo unico, progettate specificatamente per modulare il flusso in modo sicuro senza danneggiare le superfici di tenuta.

D: Cosa significa "porta completa" su una valvola a sfera?

R: Un design a passaggio completo significa che il diametro del foro interno della valvola corrisponde esattamente al diametro interno della tubazione di collegamento. Questo perfetto rapporto 1:1 garantisce che non vi siano restrizioni di flusso e perdite di carico pari a zero durante il passaggio del fluido. Consente inoltre alle squadre di manutenzione di far funzionare i maiali meccanici per la pulizia o gli strumenti di ispezione direttamente attraverso la tubazione senza incontrare alcun ostacolo strutturale.

D: Come si determina la connessione finale corretta per una valvola a sfera?

R: Le connessioni terminali dipendono direttamente dal materiale della tubazione, dalla pressione nominale del sistema e dalle future esigenze di accesso per la manutenzione. Utilizzare semplici connessioni filettate per piccole linee commerciali. Specificare le estremità flangiate imbullonate per sistemi industriali ad alta pressione che richiedono una tenuta sicura ma una facile rimozione futura. Scegli le connessioni saldate per ambienti permanenti, ad alte vibrazioni e senza perdite, abbinandole sempre a corpi in 3 pezzi per un accesso vitale per la manutenzione.
