Valvola a sfera DBB: spiegazione del design a doppio blocco e spurgo

Nelle infrastrutture critiche di tubazioni e condutture, l"isolamento assoluto non è negoziabile per la sicurezza dell"operatore e la conformità ambientale. Gli operatori degli impianti fanno molto affidamento su chiusure sicure per isolare i fluidi pericolosi durante la manutenzione ordinaria. Le configurazioni multivalvola legacy di solito presentano due valvole in linea separate da una bobina centrale e da uno scarico. Queste configurazioni consumano un ingombro eccessivo. Aumentano il peso del sistema e introducono molteplici potenziali percorsi di perdita attraverso i giunti flangiati.

La corpo singolo valvola a sfera dbb a consolida l'intera architettura in un'unica unità ingegnerizzata. Fornisce un isolamento verificabile ottimizzando lo spazio e riducendo drasticamente i costi di manutenzione. Questa guida ignora le definizioni di base. Ci concentreremo rigorosamente sulle realtà ingegneristiche, sui criteri di conformità API 6D e sui quadri di valutazione. Imparerai come specificare queste unità altamente specializzate per applicazioni industriali ad alto rischio.

Punti chiave

• Una vera valvola a sfera DBB fornisce l'isolamento contro la pressione da entrambe le estremità della valvola contemporaneamente, consentendo lo sfiato della cavità centrale.

• Il consolidamento di due valvole di blocco e una valvola di spurgo in un"unica unità riduce l"ingombro fino al 60% e riduce significativamente i rischi di emissioni fuggitive.

• La specifica del DBB richiede una chiara differenziazione dai progetti DIB (Double Isolation and Bleed), rigorosamente regolati dalle definizioni API 6D.

• L"implementazione deve tenere conto dell"espansione della cavità termica, richiedendo meccanismi di riduzione della pressione progettati per prevenire il blocco o il guasto della valvola.

Il caso ingegneristico della valvola a sfera DBB

Le tradizionali configurazioni block-and-bleed richiedono la flangiatura di più componenti separati insieme. Gli ingegneri devono imbullonare in serie una valvola di blocco primaria, un pezzo di bobina con un rubinetto di scarico e una valvola di blocco secondaria. Questo approccio aumenta notevolmente il peso lordo totale. Negli ambienti delle piattaforme offshore, ogni chilogrammo in più ha un impatto sui limiti dell’ingegneria strutturale. Le configurazioni tradizionali espandono anche l"ingombro fisico. Moltiplicano il numero di connessioni comuni. Ogni connessione flangiata aggiuntiva aumenta la probabilità statistica di perdite di emissioni fuggitive.

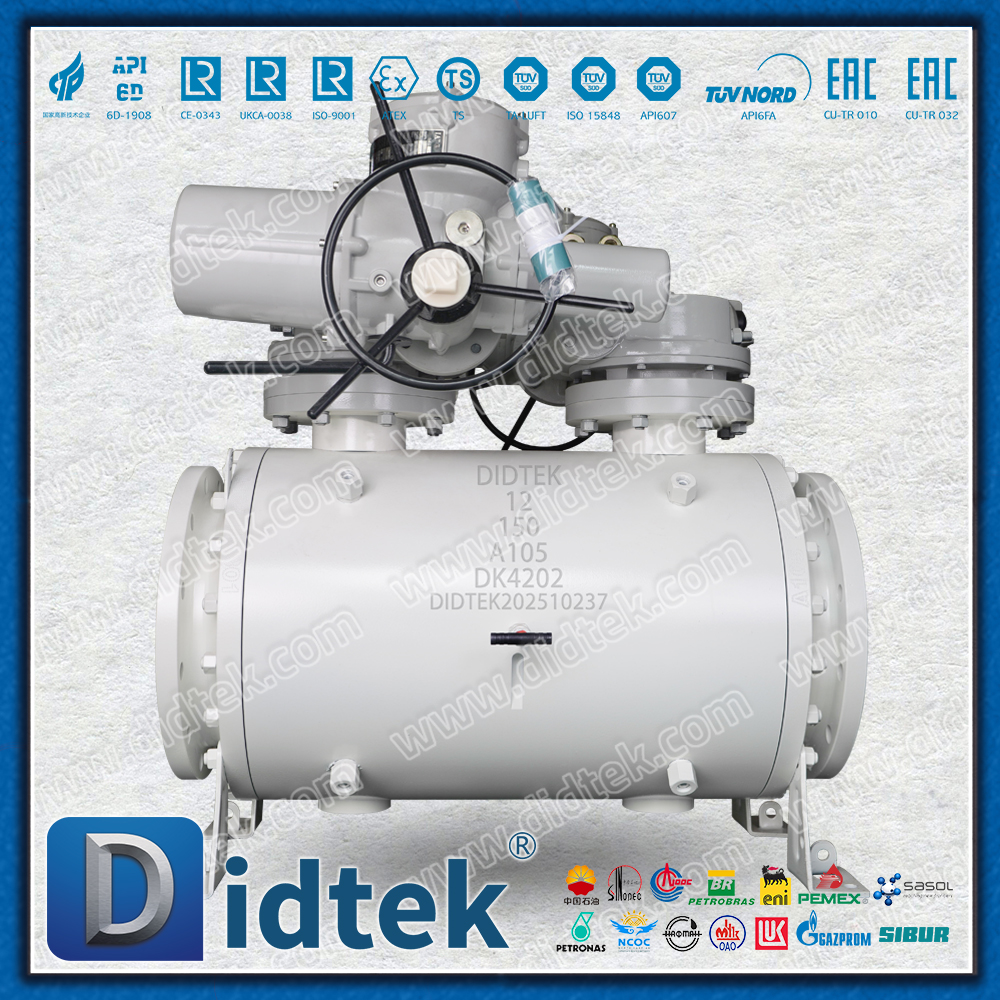

Una a corpo singolo valvola a sfera a doppio blocco e spurgo risolve questi difetti intrinseci. Questo design utilizza una sfera singola o talvolta doppie sfere alloggiate all'interno di un corpo forgiato o fuso. Incorpora due superfici di seduta indipendenti. Questo approccio modulare elimina completamente l'ingombrante pezzo di bobina intermedio.

Il meccanismo d'azione si basa su una precisa meccanica dei fluidi e sull'ingegneria del sedile. Le sedi a monte e a valle sigillano entrambe in modo indipendente contro la pressione della linea. Quando la valvola si chiude, intrappola un volume di fluido nella cavità interna del corpo tra queste sedi. Gli operatori quindi scaricano o scaricano la pressione intrappolata nella cavità tramite una valvola di spurgo dedicata collegata direttamente al corpo della valvola.

L"apertura di questo scarico centrale fornisce una prova empirica e verificabile dell"integrità del sedile. Ciò costituisce l"ancoraggio definitivo di fiducia e prova per i tecnici sul campo. Se il fluido smette di drenare dopo il sanguinamento iniziale della cavità, l"isolamento ha esito positivo. La squadra di manutenzione può aprire in sicurezza la conduttura a valle. Se il fluido continua a fluire continuamente dallo scarico, una delle superfici della sede sta bypassando la pressione della linea. Gli operatori si accorgono immediatamente che l"isolamento è fallito.

Conformità API 6D: DBB e doppia valvola di isolamento (DIB)

La classificazione errata dei progetti DBB e DIB rappresenta un rischio critico per l"approvvigionamento. Gli acquirenti confondono abitualmente questi acronimi. È necessario allineare perfettamente le specifiche con le definizioni API 6D standard per garantire la sicurezza operativa.

Secondo API 6D, una vera configurazione DBB fornisce una tenuta contro la pressione da entrambe le estremità della valvola contemporaneamente. Questo design utilizza in genere sedi con effetto a pistone singolo (SPE). Questi sono sedili ad alleggerimento automatico. Se l"espansione termica fa sì che la pressione della cavità superi la pressione della linea, la sede SPE si flette. Scarica in modo sicuro la pressione in eccesso nella tubazione a monte o a valle.

Al contrario, una valvola a doppio isolamento (DIB) fornisce una tenuta contro la pressione da una o entrambe le direzioni utilizzando due superfici di appoggio. I design DIB utilizzano sedi con effetto a doppio pistone (DPE). Queste sedi spingono più forte contro la sfera quando la pressione nella cavità aumenta. Non si auto-alleviano.

Gli ingegneri classificano ulteriormente le valvole DIB in due sottoinsiemi. DIB-1 è dotato di sedili DPE bidirezionali su entrambi i lati. DIB-2 è dotato di un sedile SPE unidirezionale e di un sedile DPE bidirezionale.

Usa una logica decisionale chiara qui. Specificare i design DIB quando la sigillatura bidirezionale e l"isolamento positivo della cavità sono strettamente richiesti senza scarico automatico della cavità. Specificare DBB per l"isolamento della pipeline bidirezionale standard. DBB fornisce protezione intrinseca dalla sovrapressione.

Tabella: Definizioni di isolamento API 6D e caratteristiche del sedile

Dimensioni di valutazione fondamentali per le valvole DBB

La selezione dell"unità corretta richiede l"analisi di diversi fattori metallurgici e dimensionali. È necessario valutare attentamente il metodo di costruzione.

I produttori producono corpi valvola mediante fusione o forgiatura. I corpi fusi possono offrire vantaggi significativi nella fabbricazione iniziale. Consentono geometrie interne complesse e generalmente pesano meno. Tuttavia, i corpi forgiati forniscono un"integrità strutturale superiore. Il processo di forgiatura allinea la struttura della grana del metallo ed elimina la porosità interna. Ciò rende i corpi forgiati lo standard obbligatorio per gli ambienti ad alta pressione/alta temperatura (HPHT). Sono inoltre necessari per le applicazioni di gas acido disciplinate dagli standard NACE MR0175.

I materiali dei sedili e le finiture interne determinano i limiti operativi dell"unità. Gli ingegneri specificano varianti con sede morbida utilizzando materiali come PTFE, nylon o PEEK per servizi puliti a bassa temperatura. Le sedi morbide si deformano leggermente contro la sfera, garantendo una chiusura assolutamente a tenuta di bolle (FCI 70-2 Classe VI).

Tuttavia, le sedi morbide si degradano rapidamente in ambienti abrasivi. Per servizi gravosi, mezzi abrasivi o linee ad alta temperatura, è necessario specificare la sede metallo su metallo. I produttori rivestono la sfera e le sedi con leghe resistenti. Il carburo di tungsteno e la stellite applicati tramite spruzzatura di combustibile ad ossigeno ad alta velocità (HVOF) forniscono un"eccezionale resistenza all"usura. Le sedi metalliche in genere garantiscono tassi di perdita di Classe V, che consentono un tasso di perdita minuscolo e definito alla massima pressione.

I vincoli dimensionali dettano anche le scelte progettuali. Valutare se l"unità modulare soddisfa le dimensioni faccia a faccia dello standard ASME B16.10. Se l"unità corrisponde a queste dimensioni, i team di manutenzione possono sostituire direttamente le valvole a blocco singolo standard più vecchie. Ciò consente di aggiornare le strutture dismesse senza tagliare o saldare le tubazioni di processo esistenti.

Realtà implementative e rischi ingegneristici

L"implementazione sul campo introduce diversi rischi tecnici. È necessario anticipare e mitigare queste sfide durante la fase di specifica.

Rischio 1: sovrapressurizzazione della cavità

Il liquido intrappolato all'interno della cavità di una valvola chiusa può espandersi rapidamente a causa dei cambiamenti termici ambientali. Ad esempio, l'esposizione diretta al sole su una tubazione fuori terra chiusa riscalda il fluido intrappolato. Poiché i liquidi sono incomprimibili, questa espansione termica provoca picchi di pressione. Un picco di pressione nella cavità può superare il limite di snervamento del corpo della valvola, provocando rotture catastrofiche. Assicurarsi che la valvola DBB sia specificata con sedi SPE con scarico automatico. Se è necessario utilizzare le configurazioni DIB, è necessario installare una valvola di sicurezza a cavità esterna filettata nel corpo centrale.

Rischio 2: emissioni fuggitive e usura delle guarnizioni

Sebbene il design a corpo unico riduca i percorsi di perdita flangiati, la baderna dinamica dello stelo rimane una vulnerabilità critica. Ogni volta che la valvola esegue un ciclo, l"attrito usura gli anelli di tenuta in grafite o PTFE. Una volta che l"imballaggio si degrada, i gas pericolosi fuoriescono nell"atmosfera. Specificare i sistemi di imballaggio live-loaded. Utilizzare molle Belleville per mantenere una forza costante verso il basso sul premistoppa. Richiedi sempre configurazioni di imballaggio a basse emissioni certificate ISO 15848-1 o API 622 per soddisfare i moderni standard ambientali.

Rischio 3: test e messa in servizio

La messa in servizio sul campo richiede una convalida rigorosa. Affidarsi esclusivamente ai test di accettazione in fabbrica (FAT) del produttore comporta gravi rischi operativi. La spedizione e la movimentazione possono alterare l"allineamento del sedile. Un corretto test idrostatico e pneumatico del sedile deve isolare la cavità in loco. I tecnici devono verificare fisicamente la funzione di spurgo centrale prima dell"installazione della linea finale. La mancata esecuzione della validazione della cavità in loco compromette l"intera premessa di sicurezza.

Logica di selezione: come specificare la valvola DBB giusta

Seguire una sequenza di approvvigionamento strutturata per eliminare i prodotti incompatibili. Evita i cataloghi dei fornitori generalizzati e applica parametri tecnici rigorosi.

1. Definire i parametri di processo: documentare l'esatta composizione del mezzo fluido. Prendere nota della pressione operativa massima, dell'intervallo di temperatura e della portata. Identificare eventuali solidi sospesi o elementi corrosivi come l'idrogeno solforato.

2. Determinare i limiti di spazio e peso: calcolare il limite di peso consentito per il sistema di supporto delle tubazioni. Valutare lo spazio disponibile. Utilizzare questi calcoli per decidere tra un design modulare compatto e una configurazione a doppia valvola flangiata standard.

3. Verifica le certificazioni: seleziona solo i fornitori che forniscono la completa tracciabilità dei materiali. Richiedere i certificati dei materiali EN 10204 3.1 o 3.2. Assicurati che il produttore possieda un monogramma API 6D valido. Conferma le certificazioni antincendio secondo API 607 ​​o API 6FA per garantire le prestazioni durante un incendio nella struttura.

4. Richiedi dati empirici: chiedi ai produttori dati storici sul ciclo di vita. Richiedi garanzie sulla classe di tenuta del sedile specifiche per il rivestimento e il materiale del sedile scelti. Richiedi casi di studio che dimostrino la longevità in applicazioni simili.

Conclusione

La transizione a un"architettura modernizzata a doppio blocco e spurgo è un metodo collaudato per rafforzare i protocolli di sicurezza industriale. Riduce l"ingombro dell"infrastruttura semplificando drasticamente la verifica dell"isolamento per le squadre di manutenzione. Si eliminano i giunti flangiati non necessari, riducendo i rischi di emissioni ambientali.

Tuttavia, una distribuzione di successo richiede il rigoroso rispetto delle definizioni API 6D standard. È necessario gestire esplicitamente la pressione della cavità per evitare guasti catastrofici. È necessario personalizzare attentamente la selezione dei materiali per gestire il fluido di processo specifico e le condizioni ambientali.

Azione successiva: raccogliere i parametri operativi della pipeline. Consultare direttamente un tecnico specializzato in valvole per mappare i propri requisiti di pressione specifici. Ti aiuteranno a finalizzare la decisione tra le configurazioni DBB e DIB per il tuo prossimo aggiornamento della struttura.

Domande frequenti

D: Qual è la differenza tra una valvola Single Block and Bleed (SBB) e una DBB?

R: Una valvola SBB fornisce l"isolamento da una sola direzione con capacità di spurgo. Solitamente utilizziamo i progetti SBB in applicazioni meno critiche e a bassa pressione. Un"unità DBB sigilla contro la pressione proveniente da entrambe le direzioni contemporaneamente. Ciò consente agli equipaggi di manutenzione di lavorare in sicurezza su entrambi i lati della tubazione depressurizzata.

D: Come si verifica la tenuta di una valvola a sfera a doppio blocco e spurgo?

R: Chiudere completamente la valvola. Applicare una pressione operativa standard alla tubazione. Aprire in sicurezza lo scarico del corpo centrale. Se la cavità si scarica e poi si ferma, le sedi interne mantengono correttamente. Il flusso continuo indica una perdita dalla sede.

D: Una valvola DBB scarica automaticamente la pressione nella cavità?

R: Sì. Secondo la definizione API 6D, un"unità DBB standard utilizza sedi con effetto a pistone singolo (SPE). Queste sedi scaricano automaticamente la sovrappressione della cavità termica nella tubazione. Se vengono utilizzate sedi a doppio effetto pistone (DPE), l"unità è classificata come DIB e richiede un meccanismo di scarico esterno.
