Meccanica: le valvole a sfera utilizzano una sfera cava e girevole (la sfera) per controllare il flusso del fluido, richiedendo solo una rotazione di 90 gradi per aprirsi o chiudersi completamente.
Vantaggio principale: offrono una tenuta a tenuta di bolle con una caduta di pressione minima, che li rende ideali per applicazioni di intercettazione critiche piuttosto che per una modulazione precisa del flusso.
Verifica dello stato: un operatore può verificare immediatamente se una valvola a sfera è aperta o chiusa osservando l'allineamento della maniglia rispetto al tubo.
Variabili di selezione: la scelta della valvola giusta richiede la valutazione delle dimensioni della porta, dei materiali della sede e degli stili di montaggio (flottante o con perno) rispetto a parametri specifici di temperatura e pressione.
Per padroneggiare la progettazione di tubazioni industriali, è necessario prima comprendere i principi alla base del controllo del flusso. Quando gli operatori chiedono come funzionano le valvole a sfera , cercano una semplice spiegazione meccanica. La valvola funziona utilizzando un meccanismo di rotazione altamente efficace. All'interno del corpo della valvola si trova una sfera cava. Chiamiamo questo componente la sfera rotante. Un foro centrale lo attraversa direttamente. Si apre il percorso del flusso allineando questo foro cavo con la tubazione di collegamento. I media fluiscono liberamente attraverso il centro. Blocchi il flusso ruotando la sfera esattamente di 90 gradi. Il lato solido della sfera blocca istantaneamente il percorso del fluido.
Questo semplice meccanismo a quarto di giro fornisce risultati operativi specifici. Definisce il motivo per cui le strutture scelgono questi componenti rispetto alle alternative multigiro.
Attuazione a un quarto di giro: gli operatori possono azionare rapidamente il meccanismo. È possibile isolare istantaneamente i fluidi pericolosi durante gli scenari di arresto di emergenza. Questa velocità previene incidenti catastrofici nelle strutture.
Flusso diretto: il foro allineato crea un percorso completamente privo di ostacoli. Riduce drasticamente la turbolenza interna del fluido. Questo design elimina l'attrito del fluido e ottimizza l'efficienza complessiva del sistema.
Il principio di funzionamento fondamentale rimane perfettamente coerente tra le diverse strategie di automazione. Le leve manuali forniscono un semplice controllo umano per condutture accessibili. Gli attuatori pneumatici utilizzano aria compressa per ruotare lo stelo in ambienti pericolosi. Gli attuatori elettrici utilizzano sistemi motorizzati per un controllo remoto preciso. Indipendentemente dal metodo di attuazione scelto, la sfera interna si basa comunque su una semplice rotazione di 90 gradi.
Non è possibile specificare l'hardware della pipeline senza valutarne i singoli componenti. L'esame di questa anatomia interna rivela esattamente ciò che guida la funzione della valvola a sfera sotto stress estremo.
Il corpo della valvola funge da recipiente a pressione primario. Contiene il fluido interno e resiste a immense forze strutturali. La selezione dei materiali influisce direttamente sulla durata e sulla sicurezza a lungo termine. Gli ingegneri selezionano l"acciaio al carbonio per ambienti industriali ad alta pressione. Specificano l"acciaio inossidabile per combattere i corrosivi chimici aggressivi. I sistemi idraulici commerciali utilizzano spesso materiali in ottone o PVC per la distribuzione dell"acqua standard.
La sfera rotante funge da elemento primario di controllo del flusso. I produttori devono lavorare questa sfera secondo tolleranze rigorose. La finitura superficiale determina la longevità della guarnizione interna. Una sfera altamente lucidata previene l"usura prematura per attrito. I graffi sulla superficie della sfera finiranno per compromettere la tenuta ermetica del fluido.
Le sedi fungono da anelli di tenuta vitali all"interno dell"alloggiamento. Premono saldamente contro la sfera rotante. La maggior parte delle applicazioni generali utilizza materiali morbidi come PTFE o PEEK. I sedili morbidi offrono eccellenti capacità di tenuta a tenuta di bolle. Tuttavia, presentano un rischio operativo distinto. Le sedi morbide rimangono altamente vulnerabili ai mezzi abrasivi. Le particelle solide possono facilmente strappare i materiali morbidi. Le applicazioni ad alta temperatura spesso richiedono invece robuste sedi metalliche.
Il gruppo stelo e baderna collega l"attuatore esterno alla sfera interna. Questo albero trasferisce la forza di rotazione. È necessario insistere sempre su design dello stelo a prova di esplosione. Uno stelo a prova di esplosione viene caricato dall"interno del corpo valvola. La pressione interna della tubazione spinge fisicamente lo stelo verso l"alto in una spalla di contenimento. Questo design funge da caratteristica di sicurezza non negoziabile. Impedisce allo stelo di espellersi verso l"esterno in caso di picchi di pressione estremi.
Tabella 1: Materiali comuni dell"alloggiamento e punti di forza dell"applicazione
Categoria materiale | Applicazione industriale primaria | Punto di forza delle prestazioni chiave |
|---|---|---|
Acciaio al carbonio | Petrolio e gas, linee ad alta pressione | Eccezionale resistenza alla trazione e alla pressione. |
Acciaio inossidabile | Lavorazione chimica, alimenti e bevande | Resistenza superiore all"ossidazione e agli agenti corrosivi aggressivi. |
Ottone | Sistemi idrici commerciali, HVAC | Ottima lavorabilità e resistenza basica alla corrosione dell"acqua. |
PVC/CPVC | Prodotto chimico a bassa pressione, irrigazione | Leggero e completamente immune alla corrosione galvanica. |
La verifica visiva rimane un protocollo di sicurezza fondamentale nei moderni ambienti industriali. Le squadre di manutenzione devono identificare immediatamente lo stato del flusso del fluido. Una semplice occhiata può prevenire la fuoriuscita accidentale di fluido durante la manutenzione ordinaria. I tecnici spesso devono determinare se sulla linea esiste attualmente uno stato di valvola a sfera aperta o chiusa .
Le regole degli indicatori manuali forniscono una conferma visiva infallibile. La maniglia esterna si collega direttamente in linea con il foro cavo interno. Quando la maniglia è completamente parallela al tubo, la valvola è APERTA. Il fluido scorre liberamente attraverso il sistema. Quando un operatore gira la maniglia perpendicolarmente al tubo, la valvola è CHIUSA. Questo orientamento del tubo trasversale segnala visivamente un percorso del fluido bloccato.
Le condutture senza personale o remote richiedono strategie di verifica completamente diverse. Gli operatori non possono percorrere la pipeline per ispezionare manualmente le maniglie. Le strutture risolvono questo problema implementando la verifica automatizzata del sistema. Gli ingegneri installano finecorsa e sofisticati indicatori di posizione direttamente sull"attuatore. Questi dispositivi elettronici rilevano l"esatta posizione fisica dello stelo. Forniscono la telemetria in tempo reale a un sistema di controllo SCADA centrale. Gli operatori della sala di controllo possono verificare istantaneamente lo stato del flusso sui loro dashboard digitali senza condurre ispezioni fisiche sul campo.
Nessun singolo design si adatta perfettamente a ogni applicazione industriale. La scelta di una affidabile valvola a sfera a un quarto di giro richiede un'attenta corrispondenza delle configurazioni strutturali alle esigenze del sistema.

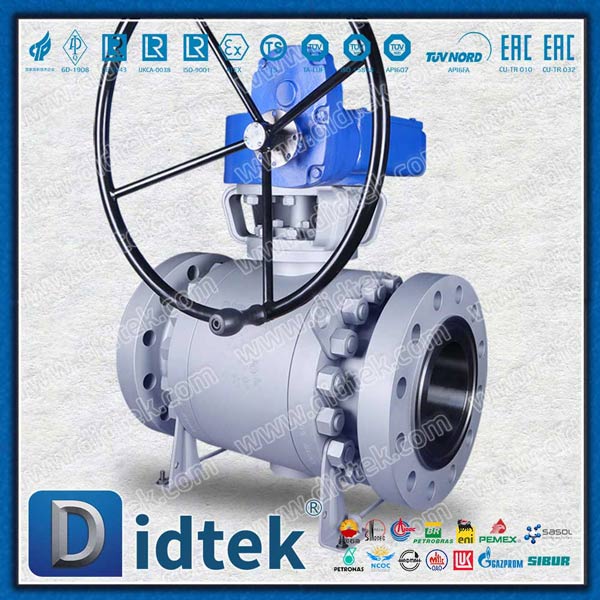

Le decisioni relative al dimensionamento delle porte influenzano fortemente sia l"efficienza del sistema che il peso complessivo. È necessario valutare il diametro del foro relativo al tubo di collegamento. I modelli a porta completa presentano un diametro del foro identico a quello della tubazione. Offrono una restrizione di flusso pari a zero. Questa configurazione si rivela ideale per condotte che richiedono operazioni di routine di "pigging" per la pulizia o l"ispezione. Tuttavia, i modelli a porto completo rimangono più ingombranti e richiedono supporti strutturali più pesanti. I modelli con porta standard o ridotta presentano un foro di una misura inferiore al tubo. Forniscono un’alternativa economicamente vantaggiosa. È necessario selezionare porte ridotte per applicazioni in cui una leggera caduta di pressione rimane accettabile.
Gli approcci strutturali determinano il modo in cui i componenti interni gestiscono la pressione della linea. È necessario scegliere tra configurazioni mobili e ancorate in base alla scala operativa.
Design a sfera flottante: la sfera interna non è rigidamente ancorata allo stelo. La pressione della linea a monte spinge fisicamente la sfera contro la sede a valle. Questa azione meccanica crea il sigillo. Consigliamo modelli flottanti principalmente per sistemi a pressione medio-bassa.

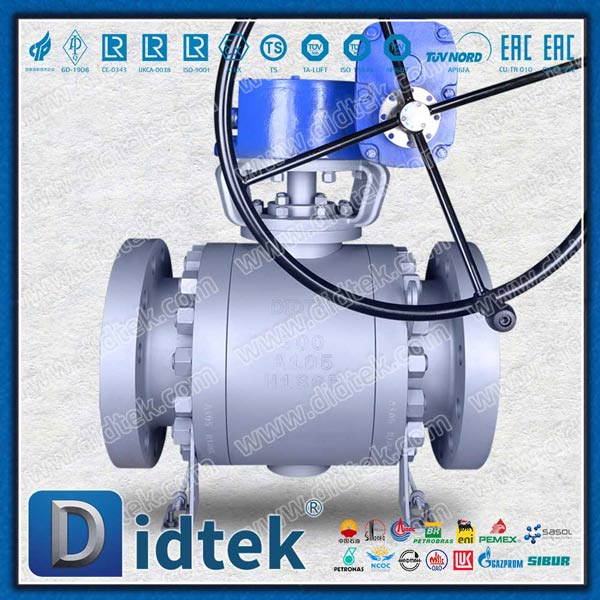

Design con montaggio su perno: tubi di grande diametro e scenari ad alta pressione generano immense forze di spinta. In queste condizioni, una struttura flottante schiaccerebbe la sede morbida a valle. I design a perno ancorano saldamente la palla nella parte superiore e inferiore. La pressione della linea spinge invece le sedi flottanti contro la sfera stazionaria. Questo design impedisce una coppia operativa eccessiva ed elimina gravi danni al sedile.
Capire come funziona una valvola a sfera significa anche riconoscerne i limiti meccanici. Una corretta implementazione richiede il rigoroso rispetto dei vincoli tecnici stabiliti.
È necessario sapere esattamente quando NON utilizzare questo hardware specifico. La limitazione rappresenta l"errore dell"applicazione più comune. Non dovresti mai utilizzare un meccanismo standard a quarto di giro per la modulazione fine del flusso. Lasciare la sfera parzialmente aperta espone le delicate sedi morbide al flusso di fluido ad alta velocità. Questa velocità localizzata provoca una grave cavitazione e una rapida erosione. Il materiale del sedile si deteriora rapidamente. Questo uso improprio porta direttamente a un guasto operativo prematuro. Inoltre, dovresti evitare di usarli per liquami o particolati pesanti. Le particelle solide rimangono facilmente intrappolate nella cavità interna del corpo dietro la sfera. I detriti accumulati finiranno per catturare completamente il movimento rotatorio.
Gli ingegneri valutano più dimensioni prima di approvare una specifica finale. Seguire questi specifici criteri di valutazione per garantire l"affidabilità del sistema:
Analisi della valutazione pressione-temperatura (PT): i materiali di tenuta morbidi perdono la loro resistenza meccanica all'aumentare della temperatura. Devi imparare a leggere attentamente le tabelle PT del produttore. Un componente potrebbe gestire l'alta pressione a temperatura ambiente ma guastarsi catastroficamente a 300 gradi Fahrenheit. Mappa sempre i tuoi parametri operativi estremi rispetto alla curva PT ufficiale.
Certificazione di conformità del settore: è necessario verificare l'integrità strutturale attraverso standard riconosciuti. Le applicazioni industriali standard richiedono in genere la conformità ASME B16.34. Il settore Oil & Gas richiede certificazioni API 608 o API 6D più rigorose. Queste certificazioni garantiscono rigorosi protocolli di test e comprovata qualità metallurgica.
Dimensionamento della coppia dell'attuatore: è necessario calcolare l'esatta coppia di spunto richiesta per ruotare lo stelo sotto la massima pressione differenziale. Un attuatore automatizzato sottodimensionato va in stallo durante un arresto di emergenza. Applicare sempre un fattore di sicurezza generoso ai calcoli della coppia.
Il meccanismo a quarto di giro fornisce una soluzione eccezionalmente affidabile per l"isolamento dei fluidi industriali. Sebbene i meccanismi di base appaiano meravigliosamente semplici, l’implementazione di successo rimane complessa. Specificare la corretta costruzione interna richiede un"attenta considerazione della pressione del sistema, dei fluidi fluenti e delle temperature ambientali estreme. È necessario abbinare i materiali del corpo, le dimensioni delle porte e le strutture di montaggio al proprio ambiente operativo specifico. Ignorare i valori PT o utilizzare sedi morbide per fanghi abrasivi comprometterà l"integrità della tubazione.
Adotta misure proattive per proteggere l"architettura di controllo dei fluidi della tua struttura. Controlla i tuoi attuali sistemi di pipeline per identificare i meccanismi di limitazione applicati in modo errato. Consultare un ingegnere di processo qualificato per verificare il dimensionamento della porta e i calcoli della coppia dell"attuatore. Esamina immediatamente le schede dettagliate delle specifiche del produttore per iniziare a selezionare i fornitori adeguatamente certificati per il tuo prossimo aggiornamento della struttura.
R: Generalmente no. Sono progettati esclusivamente per il servizio on/off. La limitazione espone i componenti interni al flusso di fluido ad alta velocità. Ciò danneggia le sedi morbide e compromette la tenuta a tenuta di bolle. Esistono eccezioni per i modelli V-port specializzati progettati specificamente per la modulazione.
R: Le perdite sono generalmente causate da sedi fortemente rigate da detriti solidi nella linea. Derivano anche dalla degradazione termica delle guarnizioni in PTFE dovuta a operazioni a temperatura eccessiva. Nei sistemi automatizzati, una coppia inadeguata dell"attuatore che non riesce a completare la rotazione completa di 90 gradi spesso causa piccole perdite.
R: Le valvole a sfera offrono un funzionamento molto rapido a un quarto di giro di 90 gradi e un"eccellente tenuta. Le valvole a saracinesca richiedono più giri manuali, con conseguente funzionamento molto più lento. Tuttavia, le valvole a saracinesca sono spesso più economiche per applicazioni di grande diametro e a basso numero di cicli in cui non è richiesta la velocità di attuazione di emergenza.
