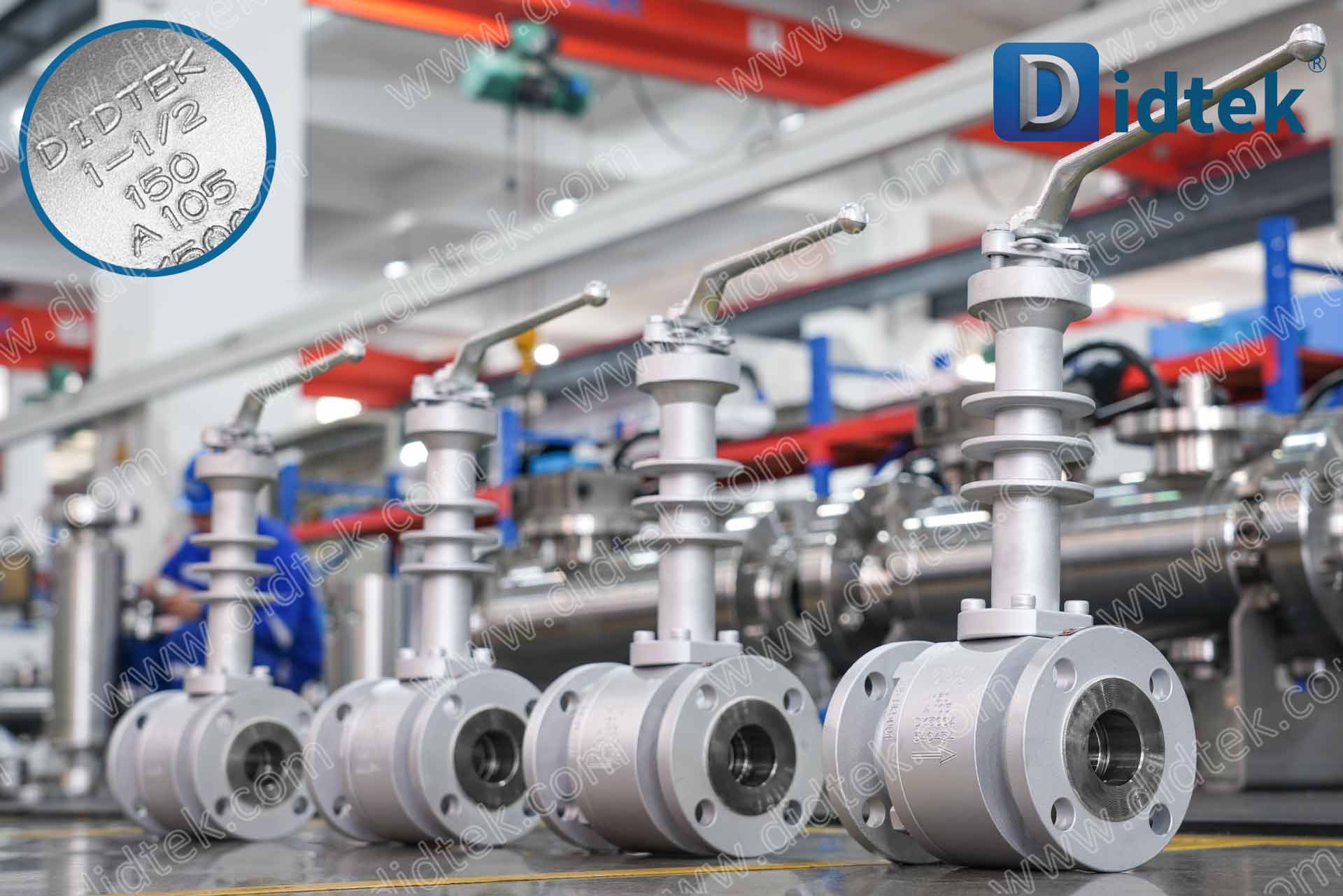

Estendi la valvola a sfera metallo-metallo per alte temperature del cofano

Dettagli del prodotto

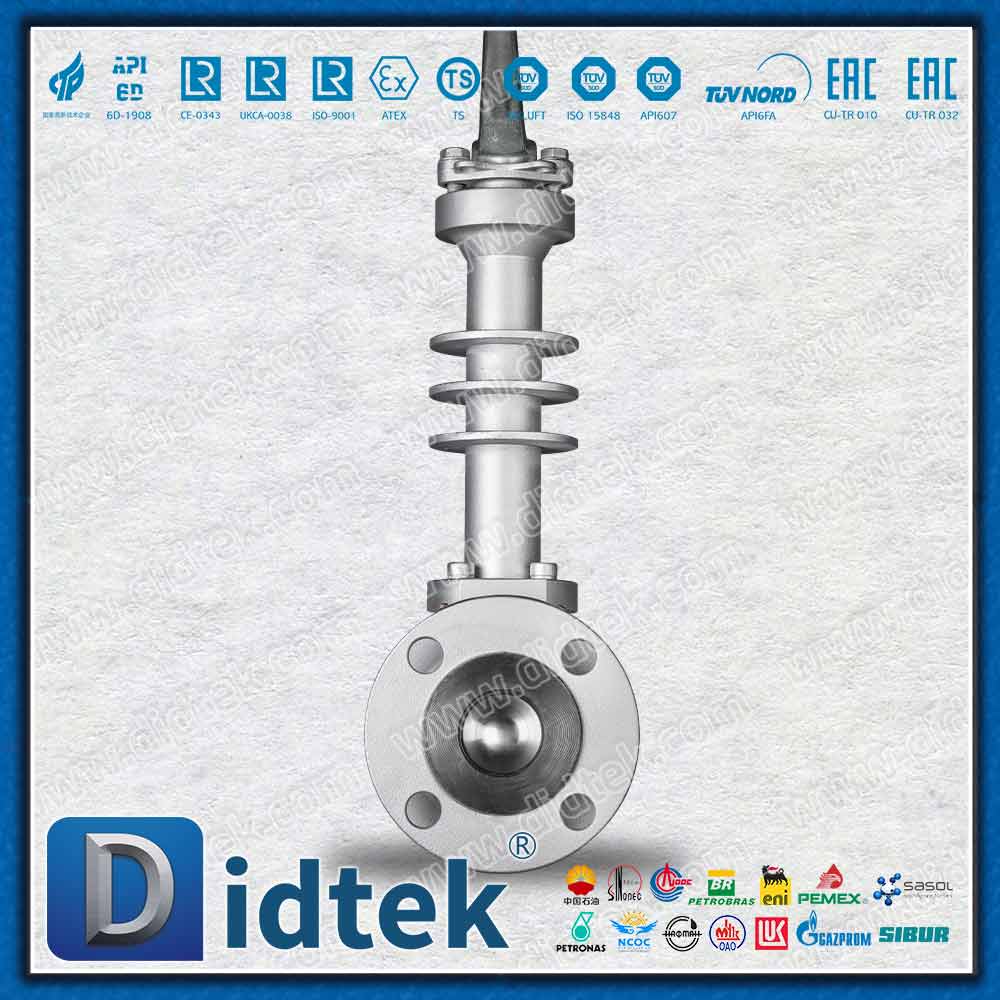

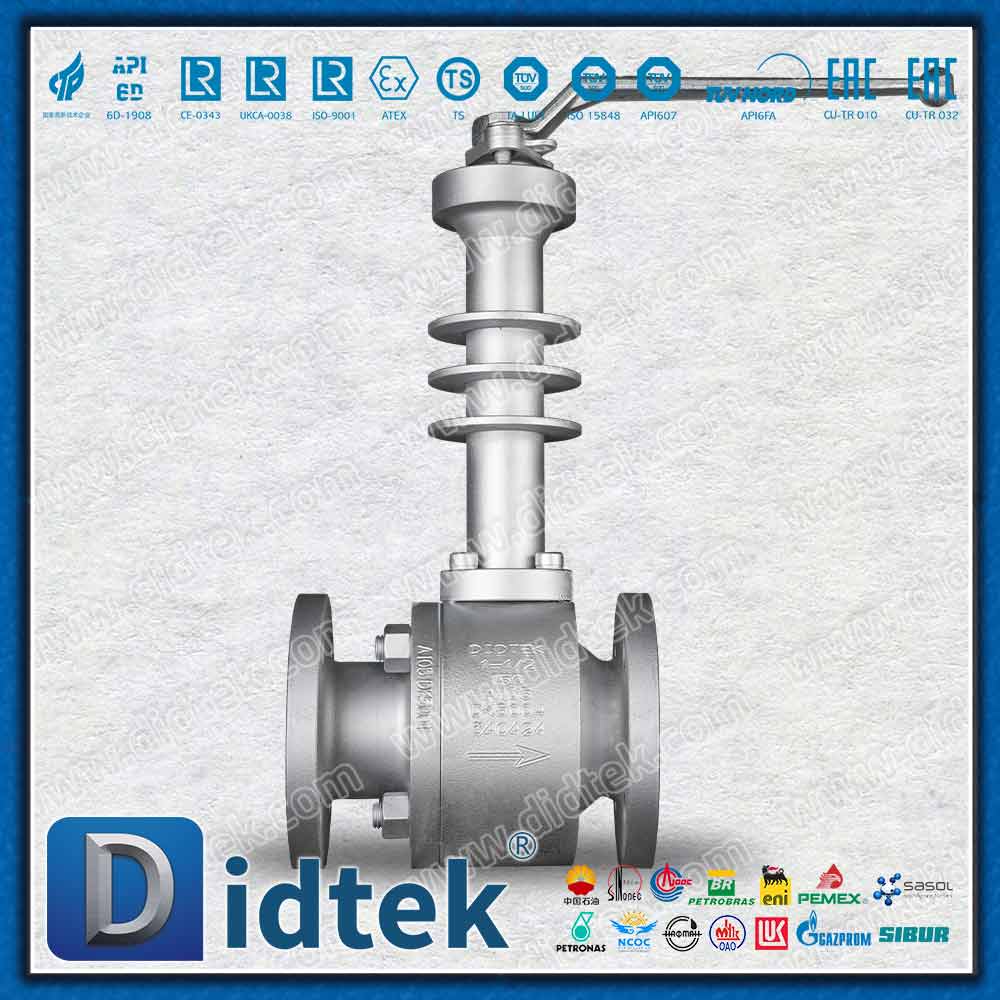

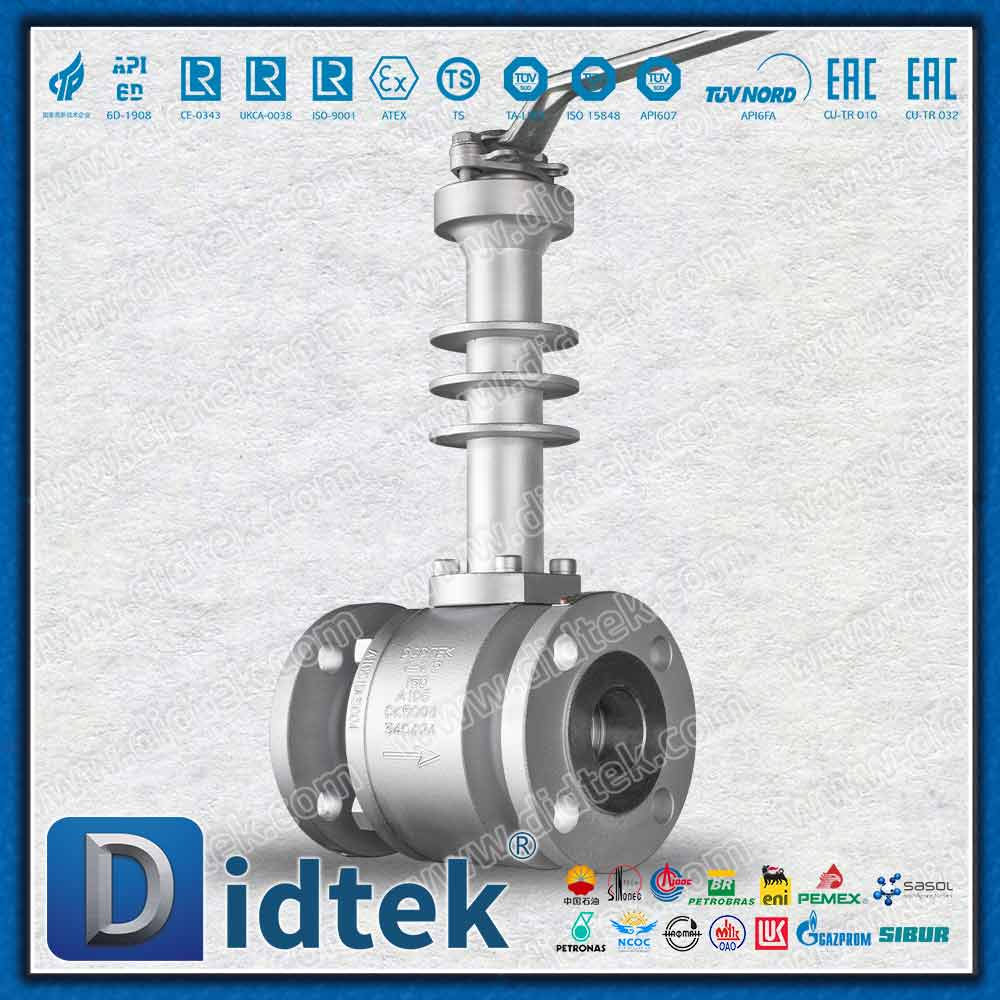

La valvola a sfera metallo-metallo per alte temperature Extend Bonnet è stata progettata meticolosamente per servizi critici di tubazioni in cui temperature di processo estreme infrangono i limiti operativi delle tradizionali valvole a sede morbida. Passando la mano lungo lo speciale cofano esteso, spesso definito colonna di dissipazione del calore, si scopre una struttura resistente e forgiata con precisione, progettata con uno scopo unico: l'isolamento termico. Distanziando fisicamente il sensibile premistoppa dello stelo e gli attuatori automatizzati dalla fonte di calore bollente, questo miglioramento dell'architettura garantisce l'integrità operativa a lungo termine e previene il guasto prematuro dei componenti di controllo critici.

Il nucleo di questa valvola è dotato di un formidabile sistema di tenuta metallo-metallo rafforzato da tecnologie avanzate di indurimento della superficie. Utilizzando i metodi di applicazione del combustibile ad ossigeno ad alta velocità (HVOF), le superfici della sfera e della sede sono legate con carburo di tungsteno (TCC) o carburo di cromo (CCC). Ciò crea una barriera quasi impenetrabile con una durezza superficiale superiore a HRC 70+. La finitura risultante non è solo visivamente impeccabile ma anche meccanicamente resistente, resistente all'usura, allo shock termico e all'erosione abrasiva aggressiva. Rettificati con precisione per garantire tolleranze esatte, i componenti interni si bloccano per ottenere una chiusura a tenuta di bolle, di Classe V o Classe VI. Questa capacità di isolamento senza compromessi rende la valvola una risorsa indispensabile per il controllo di sali fusi volatili, oli termici altamente conduttivi e vapore surriscaldato pressurizzato.

Parametri del prodotto

Descrizione del progetto

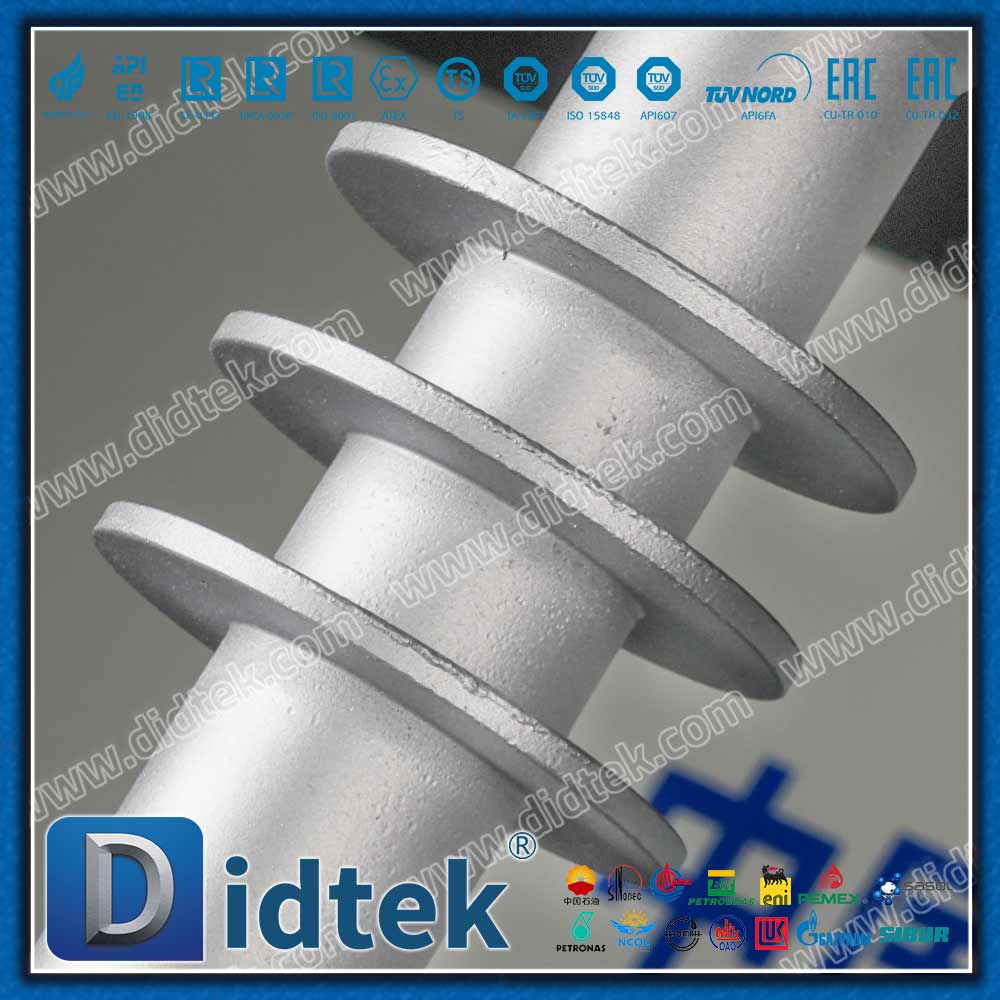

• Coperchio di estensione termica: l'alloggiamento allungato dello stelo funziona come un'aletta di raffreddamento altamente efficiente. Mentre l'energia termica estrema viaggia verso l'alto, l'area superficiale estesa consente al calore di dissiparsi nell'ambiente molto prima che raggiunga la vulnerabile scatola di imballaggio. Questa gestione termica strategica estende esponenzialmente il ciclo di vita degli elementi di tenuta interni e degli attuatori esterni.

• Rivestimento duro superiore (TCC/CCC): attraverso il rigoroso processo di applicazione HVOF, la sfera e le sedi ricevono uno strato denso e uniforme di carburi avanzati. Questa armatura ultraresistente raggiunge una valutazione fino a HRC 70+, fornendo un'eccezionale resistenza contro rigature, irritazioni ed erosione tipicamente causate da particolati ad alta velocità e calore estremo.

• Baderna live-loaded: progettata per adattarsi ad ambienti dinamici, il sistema utilizza baderna in grafite energizzata a molla. Questo meccanismo dinamico compensa automaticamente l'espansione e la contrazione termica microscopica dei componenti della valvola, mantenendo una tenuta costante e inflessibile durante le fluttuazioni di temperatura rapide e severe.

• Sedili caricati a molla: i sedili in metallo per carichi pesanti sono supportati attivamente da molle in lega resilienti alle alte temperature, come Inconel X-750. Questa configurazione strutturale garantisce un contatto continuo e stabile tra la sfera e la faccia di tenuta, garantendo prestazioni di intercettazione affidabili anche quando la pressione della tubazione scende a livelli minimi.

• Design della sede del raschiatore (opzionale): per i fluidi soggetti a cristallizzazione, questa sede specializzata funge da raschiatore meccanico. Ad ogni azionamento, elimina attivamente incrostazioni, sali cristallizzati o accumuli di particolato dalla superficie della sfera, prevenendo danni abrasivi alle superfici critiche di tenuta e garantendo un funzionamento regolare.

Parametri

Oltre alle specifiche grezze sopra descritte, ogni singola valvola viene sottoposta a un rigoroso protocollo di test quantitativi al 100% in stretta conformità con gli standard API 598 prima di lasciare la struttura. Questo approccio senza compromessi al controllo qualità garantisce che ogni unità offra prestazioni impeccabili al momento dell'installazione. L'impegno per l'affidabilità a lungo termine è ulteriormente supportato da un'ampia garanzia, che copre l'apparecchiatura per 18 mesi dopo la spedizione o 12 mesi dopo l'installazione. Inoltre, il processo di produzione è in linea con le più elevate direttive globali in materia di sicurezza e ambiente. Possedendo prestigiose certificazioni tra cui API 6D, CE e ISO 9001, la valvola soddisfa anche i rigorosi standard di sicurezza antincendio API 607 ​​e API 6FA, insieme ai requisiti ISO 15848 e TA-LUFT per le microemissioni fuggitive. Questa conformità completa garantisce che la vostra struttura operi ai massimi livelli di sicurezza industriale, supportata da una consegna globale flessibile e da termini di pagamento versatili adattati a cicli di approvvigionamento complessi.

Applicazione e funzione

La valvola a sfera metallo-metallo per alte temperature Extend Bonnet è ampiamente utilizzata negli ambienti industriali più esigenti, appositamente progettata per funzionare laddove i materiali di tenuta standard si degradano. Le sue proprietà metallurgiche superiori e le capacità di gestione termica forniscono un controllo di processo critico nei seguenti settori:

Energia solare termica

Negli impianti di energia solare concentrata, la gestione dei fluidi termovettori rappresenta una sfida enorme. Questa valvola eccelle nella gestione dei sali fusi volatili a temperature estremamente elevate, impedendo che la cristallizzazione del mezzo blocchi il meccanismo di rotazione e garantendo un trasferimento di energia coerente e ininterrotto.

Raffinazione e petrolchimica

La raffinazione industriale pesante comporta processi altamente abrasivi e corrosivi. La tenuta metallo-metallo indurita è perfettamente adatta per la movimentazione di catalizzatori, linee di liquame aggressive e unità di cracking ad alta temperatura, resistendo alla grave usura abrasiva che distrugge rapidamente le tenute morbide convenzionali.

Centrali elettriche

La moderna generazione di energia richiede l’isolamento assoluto delle linee di vapore critiche. La valvola fornisce un isolamento senza compromessi del vapore surriscaldato e servizi affidabili di scarico della caldaia, mantenendo rigorosi standard di intercettazione di Classe V/VI per prevenire pericolose e costose perdite di vapore.

Estrazione mineraria e fusione

La metallurgia estrattiva coinvolge alcuni dei mezzi più aggressivi del pianeta. Progettata per resistere alla lisciviazione acida ad alta pressione (HPAL) e al trasporto continuo di fanghi abrasivi, la struttura a pareti pesanti garantisce un funzionamento continuo, riducendo significativamente i tempi di inattività per manutenzione nelle operazioni minerarie remote.
