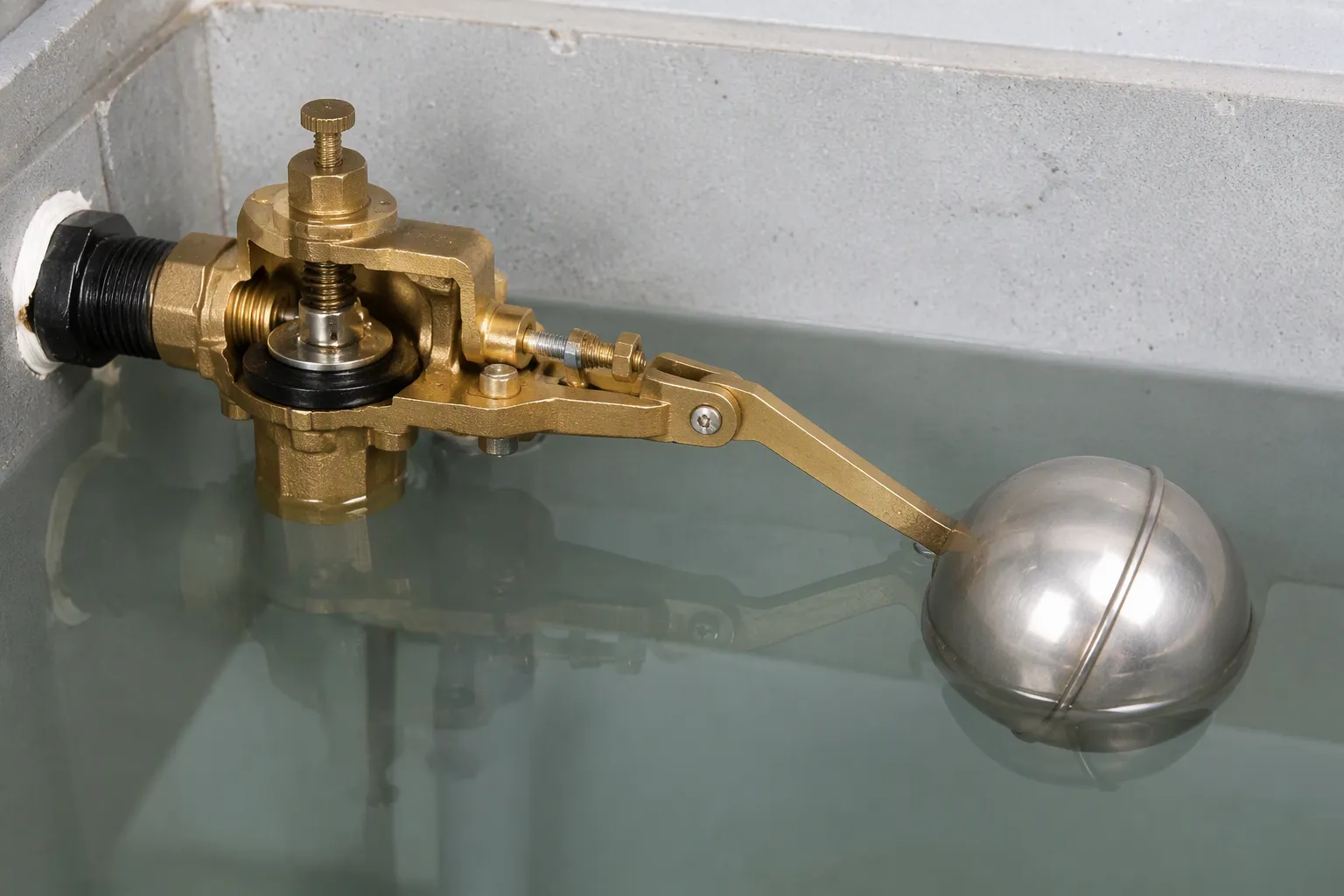

Una valvola a galleggiante di tipo equilibrio è un controller meccanico. Questa valvola a galleggiante di tipo equilibrio utilizza un galleggiante e una leva per trattenere l"acqua a un valore prestabilito. La galleggiabilità guida il galleggiante, non l"elettronica. Quando l"acqua scende sotto il punto, il galleggiante apre la valvola; quando l"acqua lo raggiunge, il galleggiante si chiude. La valvola a galleggiante di equilibrio differisce da una valvola a galleggiante standard per il bilanciamento della pressione. Questo equilibrio consente un controllo preciso e un funzionamento silenzioso. Le valvole a galleggiante di questo tipo servono i serbatoi di acqua pulita. La domanda globale di valvole a galleggiante a sfera ha raggiunto i 2,1 miliardi di dollari nel 2024 e potrebbe raggiungere i 3,5 miliardi di dollari entro il 2033. Come riesce a mantenere costante il livello dell’acqua? La chiave è il principio della pressione bilanciata.
Punti chiave
Una valvola a galleggiante di equilibrio controlla il livello dell"acqua con un galleggiante e una leva, senza elettricità.
Bilancia la pressione con una valvola pilota e un diaframma, quindi è preciso e silenzioso.
Questa valvola arresta il colpo d"ariete e riduce l"usura, rendendola affidabile per i sistemi ad alto flusso.
Funziona bene nei serbatoi di acqua pulita, nei serbatoi e nei sistemi di irrigazione del bestiame.
Questo design richiede poca manutenzione e mantiene i livelli dell"acqua costanti per anni.

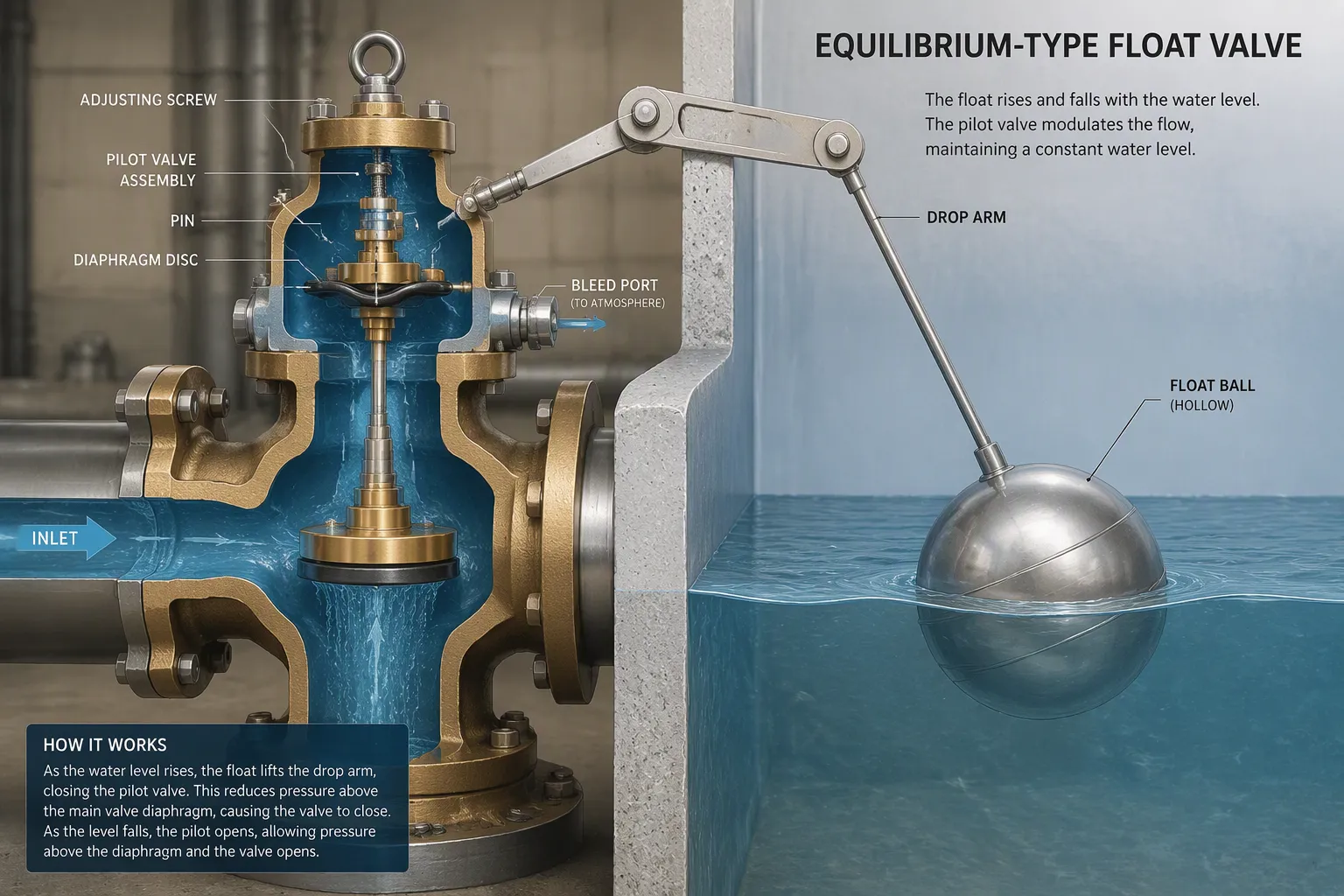

Parti chiave di una valvola a galleggiante di tipo equilibrio
Galleggiante, leva e braccio abbassabile
La sfera galleggiante e la leva rilevano i cambiamenti nella superficie libera dal liquido. Una palla cava di metallo o di plastica poggia sull"acqua. La palla sale e scende con il livello. Quel movimento gira la leva. Si collega al corpo valvola. La galleggiabilità guida il movimento, non l’elettricità.
Il braccio di caduta posiziona il galleggiante nel serbatoio. Questo collegamento girevole mantiene la palla lontana dalle pareti e dal flusso d"acqua in entrata. Il braccio cadente moltiplica il movimento della palla. Una piccola diminuzione del livello del liquido crea un movimento più ampio all"estremità della valvola. Il braccio di caduta e la leva devono muoversi liberamente. L"attrito ritarda la correzione e provoca una regolazione irregolare. I produttori utilizzano materiali resistenti alla corrosione. I serbatoi dell"acqua pulita spesso funzionano per molti anni.
Valvola pilota e membrana
La valvola pilota e la membrana agiscono insieme. Controllano la valvola principale. Il pilota è una piccola valvola. Si muove con la leva del galleggiante. Il diaframma è un disco flessibile all"interno del corpo valvola. La valvola a galleggiante di equilibrio con perno mobile utilizza un piccolo perno pilota. Questo perno rilascia l"acqua dalla camera del diaframma.
Quando il galleggiante scende, il pilota apre una porta di spurgo. L"acqua fuoriesce. Il meccanismo della membrana sensibile alla pressione si flette verso l"alto. Il diaframma solleva la valvola principale dalla sua sede. L"acqua scorre attraverso la valvola di ingresso nel serbatoio. Questa valvola a galleggiante apre ampi passaggi con pochissima forza. Le valvole a galleggiante di questo tipo utilizzano il pilota. Il pilota riduce lo sforzo necessario.
Quando l"acqua raggiunge il punto di regolazione, il pilota chiude la porta di spurgo. La pressione dell"acqua si accumula sulla parte superiore del diaframma. Questa pressione spinge il diaframma verso il basso. Questa azione posiziona la valvola principale. Un pistone di bilanciamento all"interno della valvola equalizza le forze. La valvola a galleggiante di tipo equilibrio prende il nome da questo design equilibrato.
Il design riduce lo sforzo meccanico e il rumore. Le valvole a galleggiante possono controllare sistemi ad alto flusso senza galleggianti sovradimensionati. La coppia sulla leva rimane bassa. Il pilota ha bisogno solo di un piccolo movimento. La maggior parte delle valvole a galleggiante funziona silenziosamente. La differenza di pressione attraverso la valvola principale rimane piccola. Queste valvole a galleggiante lavorano insieme. Mantengono il serbatoio a un livello stabile.

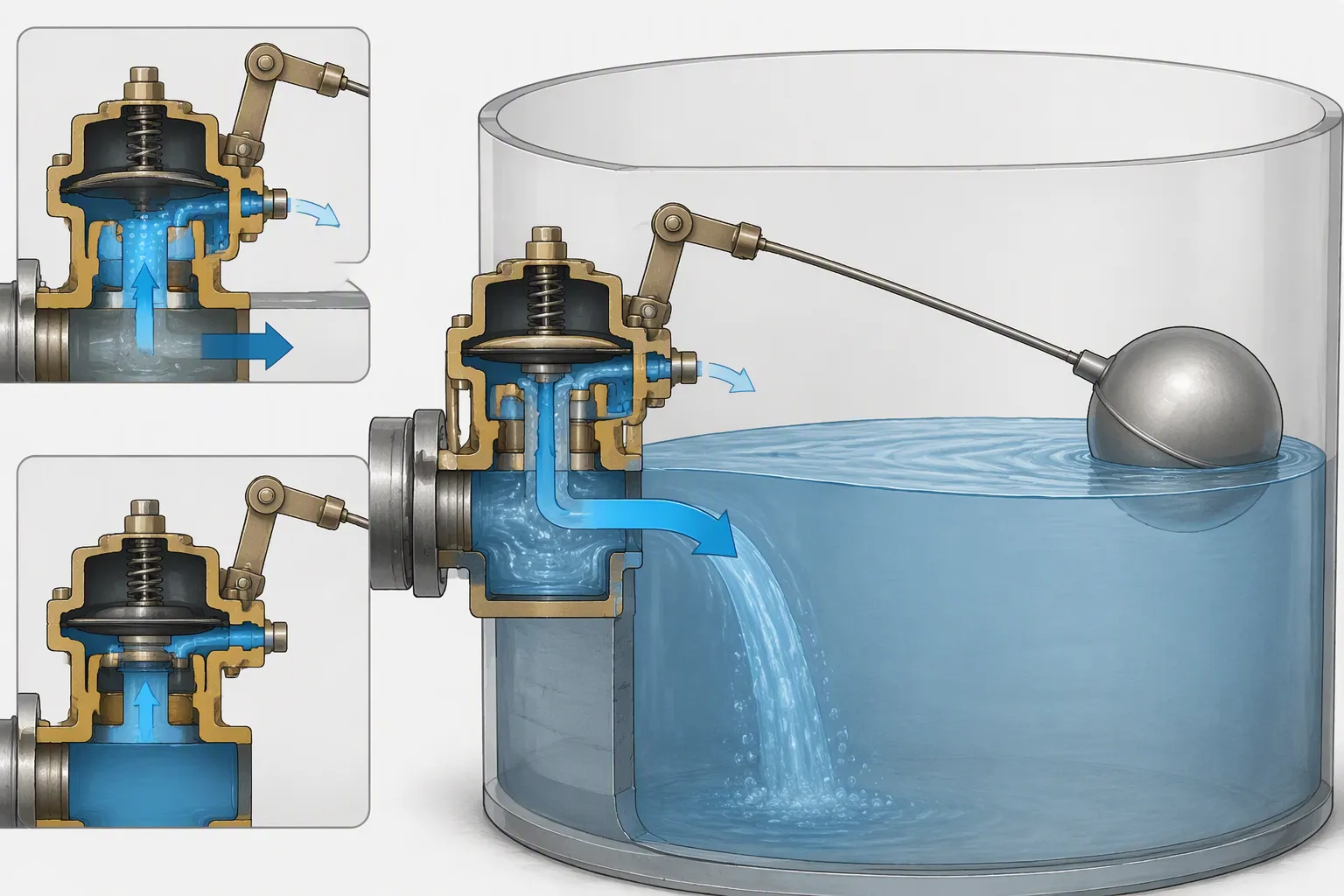

Come funziona una valvola a galleggiante di equilibrio
La valvola a galleggiante di tipo equilibrio esegue gli stessi semplici passaggi ogni volta che cambia il livello dell'acqua . Controlla il flusso del liquido con una serie di variazioni di pressione, non con la forza meccanica. Innanzitutto, la superficie dell'acqua diminuisce. La palla galleggiante scende con esso. Il braccio della leva si inclina verso il basso. Questo movimento apre il piccolo porto pilota. La pressione dell'acqua lascia la camera a membrana ed entra nel serbatoio. Una volta scomparsa la pressione, il lato di ingresso spinge il diaframma verso l'alto. La valvola principale si solleva dalla sua sede. Quindi entra il flusso d'acqua massimo . Il serbatoio inizia a riempirsi.
Molte valvole a galleggiante funzionano in questo modo. La valvola a galleggiante di equilibrio rende il processo più preciso. Ora pensa al contrario. Man mano che il serbatoio si riempie, il galleggiante si alza e solleva il braccio della leva. Il braccio spinge una piccola rondella o perno contro l'orifizio pilota. Questo lo sigilla completamente. La guarnizione intrappola la pressione dell'acqua sulla parte superiore del diaframma. Il lato di uscita è aperto alla normale pressione dell'aria, quindi la pressione di ingresso è più forte. Questo squilibrio spinge il diaframma verso il basso. Ciò fissa saldamente la valvola principale e arresta l'afflusso. La differenza di pressione fa il duro lavoro, non la forza fisica.
Operazione passo dopo passo
Il livello dell'acqua scende . La palla galleggiante cade con la superficie.
Il braccio di caduta gira la leva e apre la valvola pilota.
L"acqua esce dalla camera del diaframma, quindi la pressione sulla parte superiore diminuisce.
La pressione dell'acqua in ingresso spinge il diaframma verso l'alto e solleva la valvola principale.
Il serbatoio si riempie nuovamente attraverso l"ampia sede della valvola.
Il sistema funziona anche al contrario. Quando l'acqua raggiunge il punto impostato, la galleggiabilità spinge il galleggiante verso l'alto. La leva sigilla il foro stenopeico pilota. La pressione in ingresso si accumula sulla superficie più ampia della membrana. Ha la meglio sulla forza sottostante. La valvola principale si chiude completamente. Questa reazione automatica è un ciclo di feedback negativo . Il sistema corregge sempre il proprio errore dal livello target . Qualsiasi cambiamento nell'altezza del serbatoio provoca una risposta immediata.
Azione di pressione bilanciata
Il nucleo di questo design è il suo equilibrio di forze. Quando la valvola è chiusa, la forza della molla che preme verso il basso è uguale alla pressione bilanciata dell'acqua che spinge verso l'alto. Se il livello del serbatoio cambia, le forze si spostano e la valvola risponde in modo proporzionale. Se il livello dell'acqua scende di qualche centimetro, la valvola si apre solo leggermente. Una goccia più grande lo apre completamente, lasciando che un'ondata d'acqua in entrata lo raggiunga. Questa risposta proporzionale mantiene stabile il serbatoio e arresta i cicli rapidi.
Un pistone di bilanciamento all'interno della valvola bilancia le forze da entrambi i lati. Impedisce a una linea di ingresso pesante di chiudere la valvola. Questo design equilibrato rende anche il movimento di chiusura più morbido. La pressione dell'acqua si accumula lentamente invece di far scattare un meccanismo, quindi la valvola evita il colpo d'ariete. Il tubo non trema. Il sistema non trema. Molte valvole a galleggiante emettono un forte rumore quando si chiudono, ma il tipo con equilibrio si chiude con una leggera spinta.
L' equilibrio significa anche che il galleggiante svolge lo stesso leggero lavoro indipendentemente dalla pressione di ingresso. Ogni tipo di valvola a galleggiante deve muovere una leva, ma questa apre solo un minuscolo perno pilota. Il pilota si prende cura delle grandi forze. Gli operatori possono regolare facilmente il punto di regolazione e la valvola mantiene un livello costante per anni di servizio. Questa disposizione equilibrata mantiene l'acqua ad un livello stabile e offre prestazioni fluide e silenziose.
Tipo di equilibrio rispetto alla valvola a galleggiante standard
Differenze di progettazione e prestazioni
La leva diretta guida un design standard . Una leva si collega alla sfera galleggiante. Quella leva preme la valvola chiusa contro il flusso in entrata. Un galleggiante grande deve superare la pressione di linea sulla sede della valvola. Questa configurazione crea una coppia elevata sul perno e provoca anche arresti improvvisi. Quando l'acqua raggiunge il punto di regolazione, le unità standard spesso si chiudono.
Il progetto di equilibrio funziona diversamente. Una piccola valvola pilota e una membrana muovono la valvola principale. Il galleggiante fa inciampare solo il pilota. La coppia operativa diminuisce molto. Il galleggiante può rimanere piccolo anche quando la valvola principale gestisce un flusso elevato. Questo rubinetto a sfera a membrana utilizza la linea di alimentazione per i lavori pesanti. Il design bilancia la pressione dell"acqua attraverso la valvola principale. Il lato di ingresso spinge il diaframma verso l"alto. La pressione sul lato opposto bilancia le forze. Le valvole a galleggiante con questo design rispondono agevolmente a piccoli cambiamenti. Tengono fermo il serbatoio senza sbattere.
Quando una valvola a galleggiante bilanciata è la scelta migliore
Gli operatori dovrebbero scegliere questo design per serbatoi di grandi dimensioni o tassi di riempimento elevati. Le unità standard fanno sì che il carro combatta lungo l'intera linea di rifornimento. Un tubo di grandi dimensioni può rendere impossibile questo lavoro. Il tipo di equilibrio evita il combattimento. Apre la porta pilota e la valvola principale si muove solo dopo che la pressione dell'acqua si è stabilizzata. Questa caratteristica è adatta ai serbatoi, ai serbatoi di acqua pura e ai sistemi di irrigazione del bestiame. Questi sistemi spesso funzionano senza supervisione. Un'affidabile valvola a galleggiante arresta il trabocco e mantiene un livello costante.
Le valvole a galleggiante bilanciato proteggono anche i tubi. Le valvole a galleggiante standard si chiudono velocemente. Una chiusura rapida invia un"onda d"urto chiamata colpo d"ariete. Nel corso del tempo, tale aumento può allentare le articolazioni o danneggiare la valvola. Il design bilanciato si chiude lentamente man mano che la camera del diaframma si riempie. Queste valvole a galleggiante funzionano silenziosamente e richiedono meno manutenzione. Il piccolo movimento flottante aiuta la leva e il sedile del pilota a durare più a lungo. Una superficie d"acqua stabile protegge le pompe da cicli brevi. Per i serbatoi ad alto flusso, il tipo ad equilibrio rimane la scelta più sicura.
Usi comuni e vantaggi delle valvole a galleggiante di equilibrio
Applicazioni tipiche
Le valvole a galleggiante di equilibrio funzionano bene per l'acqua pulita. Sono utilizzati in serbatoi di acqua pura, serbatoi e sistemi di abbeveraggio del bestiame. Queste valvole possono mantenere un livello d'acqua impostato senza elettricità. Una valvola di riempimento si apre e si chiude da sola. Diverse porte di scarico diffondono l'acqua in entrata attorno al serbatoio. Questo design impedisce ai serbatoi di traboccare o riempirsi troppo.
La configurazione meccanica è ottima per luoghi remoti. La valvola non necessita di cablaggio o sensori. Quando il livello dell"acqua scende, il galleggiante affonda e il pilota si apre. L"acqua scorre finché il galleggiante non raggiunge l"altezza impostata. Queste valvole a galleggiante reagiscono ad ogni cambiamento. Una piccola perdita provoca una piccola correzione. Una grande tirata apre completamente la valvola. I serbatoi dell"acqua rimangono al livello di cui hanno bisogno.
Vantaggi per il controllo del livello dell"acqua
Il vantaggio più grande è il livello dell’acqua uniforme e controllato. La valvola si apre solo quanto necessario. Una piccola goccia d"acqua lo fa aprire un po". Una goccia più grande lo fa aprire di più. Il pistone di bilanciamento mantiene la pressione uguale attraverso la valvola principale. La pressione dell"acqua aumenta lentamente sul diaframma. La valvola si chiude quindi con una leggera spinta. I lavoratori non sentono colpi dalle tubature.
La maggior parte delle valvole a galleggiante utilizza la forza diretta. Il tipo di equilibrio utilizza invece un pilota. Questo design equilibrato protegge anche il sistema. La pressione dell"acqua rimane bilanciata su entrambi i lati del diaframma. La leva del galleggiante muove solo un piccolo perno pilota. L"elevata pressione in ingresso non rende la valvola più difficile da spostare. Queste valvole gestiscono bene i sistemi ad alto flusso. Corrono in silenzio per molti anni. Il meccanismo raramente si consuma. Il galleggiante fa un lavoro leggero. Gli equipaggi possono regolare rapidamente il set point. La valvola mantiene quindi il normale livello dell"acqua fino al cambio successivo.
Il livello dell"acqua scende nuovamente e il ciclo si ripete. La valvola ritorna ogni volta nella stessa posizione stabile. Ciò rende la valvola una scelta eccellente per i serbatoi di acqua pulita. La sua chiusura fluida impedisce il colpo d"ariete. Per questo motivo i tubi e i giunti durano più a lungo. La risposta costante protegge inoltre le pompe da cicli brevi. Un livello costante significa meno avviamenti e arresti della pompa.
Una valvola a galleggiante di tipo equilibrio è un dispositivo meccanico. Mantiene l"acqua a un livello prestabilito utilizzando un galleggiante, una leva e una pressione bilanciata. La galleggiabilità muove il galleggiante. Il galleggiante apre una piccola valvola pilota. Quel pilota sposta un diaframma. Il diaframma apre o chiude la valvola principale. Questo design mantiene il livello dell"acqua stabile e bilancia la pressione dell"acqua. Riduce il colpo d"ariete e funziona silenziosamente. Le valvole a galleggiante di equilibrio sono adatte a serbatoi di acqua pura, serbatoi e sistemi di irrigazione per bestiame. Queste valvole a galleggiante non necessitano di elettricità e si usurano raramente. Per il controllo dell"acqua pulita, rimangono una scelta affidabile e che richiede poca manutenzione.
Domande frequenti
Perché le valvole a galleggiante utilizzano una valvola pilota?
Le valvole a galleggiante di equilibrio utilizzano una valvola pilota . Il pilota apre una piccola porta di spurgo. La pressione dell'acqua solleva quindi il diaframma. Il galleggiante muove solo un minuscolo perno. Le valvole a galleggiante standard utilizzano invece la leva diretta. Il pilota riduce molto la coppia operativa.
Le valvole a galleggiante si chiudono lentamente?
SÌ. La camera del diaframma si riempie poco a poco. La pressione si accumula sulla parte superiore del diaframma. La valvola principale si inserisce con una spinta morbida. Questa azione lenta arresta il colpo d"ariete. Le valvole a galleggiante standard spesso si chiudono di colpo. Le valvole a galleggiante di equilibrio si chiudono silenziosamente e proteggono i tubi.
Cosa succede con una pressione di ingresso elevata?
L"alta pressione non rende la valvola più difficile da spostare. Un pistone di bilanciamento rende le forze uguali attraverso la valvola principale. Queste valvole a galleggiante gestiscono flussi elevati senza sforzo. Il galleggiante muove ancora solo un minuscolo perno pilota. La valvola mantiene un livello dell"acqua costante.
Dove funzionano meglio le valvole a galleggiante?
Gli operatori installano queste valvole in serbatoi di acqua pulita, serbatoi e sistemi di abbeveraggio del bestiame. Una valvola di riempimento di equilibrio non necessita di elettricità. Si apre e si chiude da solo. Questo design mantiene il punto fisso per molti anni. Il funzionamento silenzioso impedisce l"overflow.
