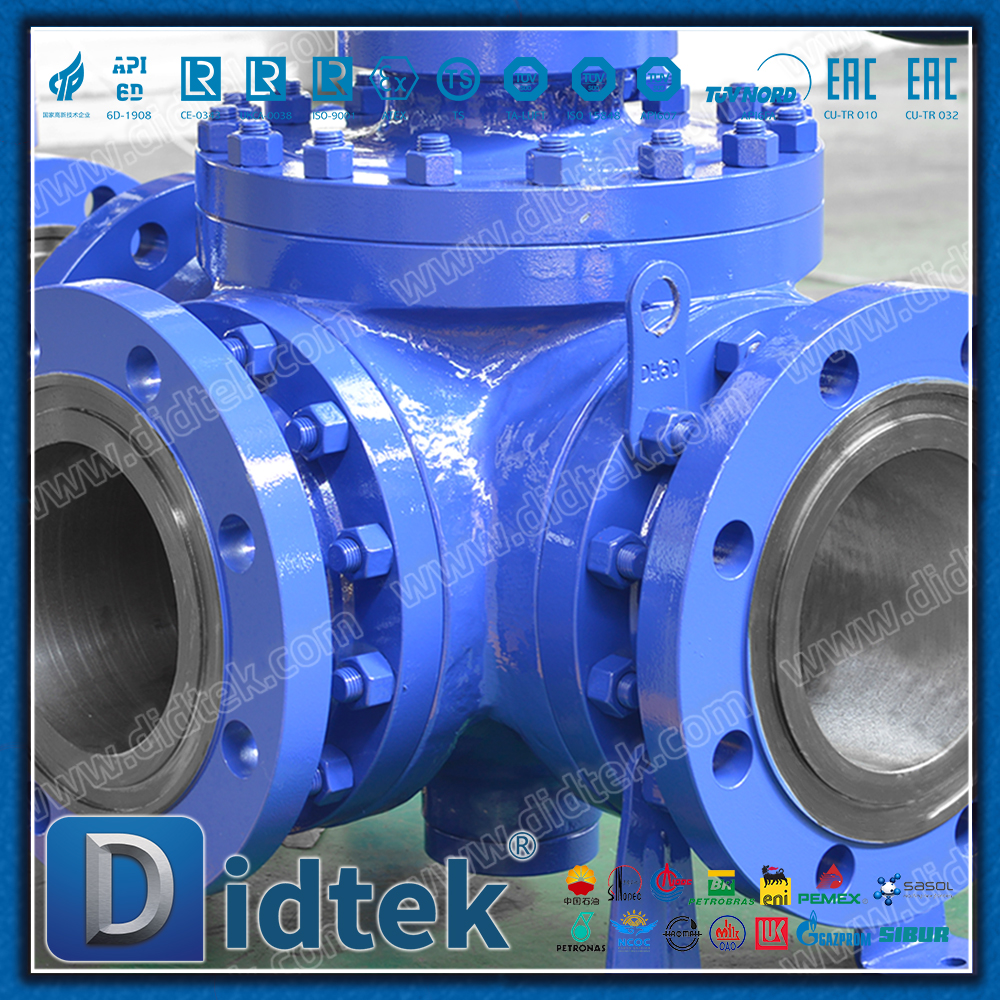

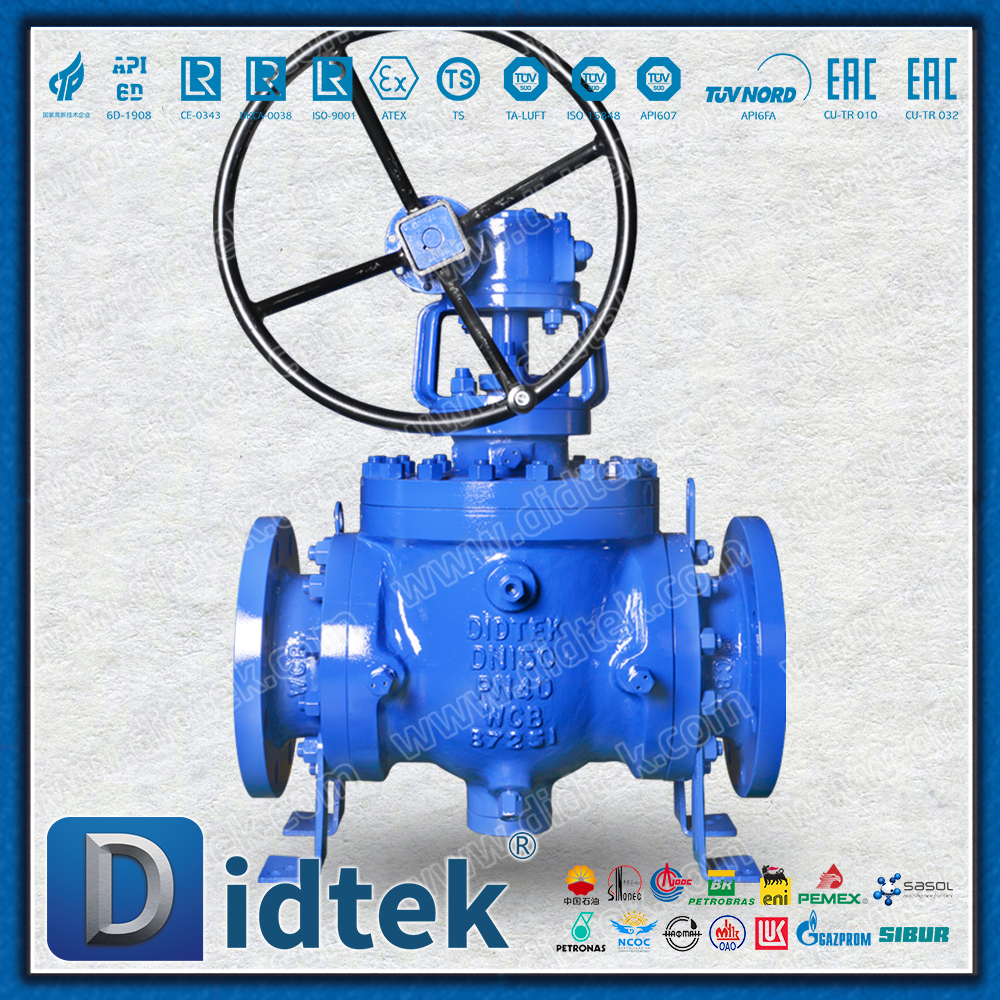

Didtek WCB Valvola a sfera a tre vie con interfaccia di tipo L a passaggio totale

Panoramica del prodotto

Una valvola a sfera a tre vie è un tipo di valvola che controlla la direzione o la convergenza dei fluidi mediante il movimento rotatorio di una sfera con un canale. A differenza della comune valvola a sfera a due vie (che può ottenere solo una semplice accensione/spegnimento), la valvola a sfera a tre vie ha tre porte di canale e può realizzare funzioni di commutazione, distribuzione e fusione del percorso del flusso più complesse.

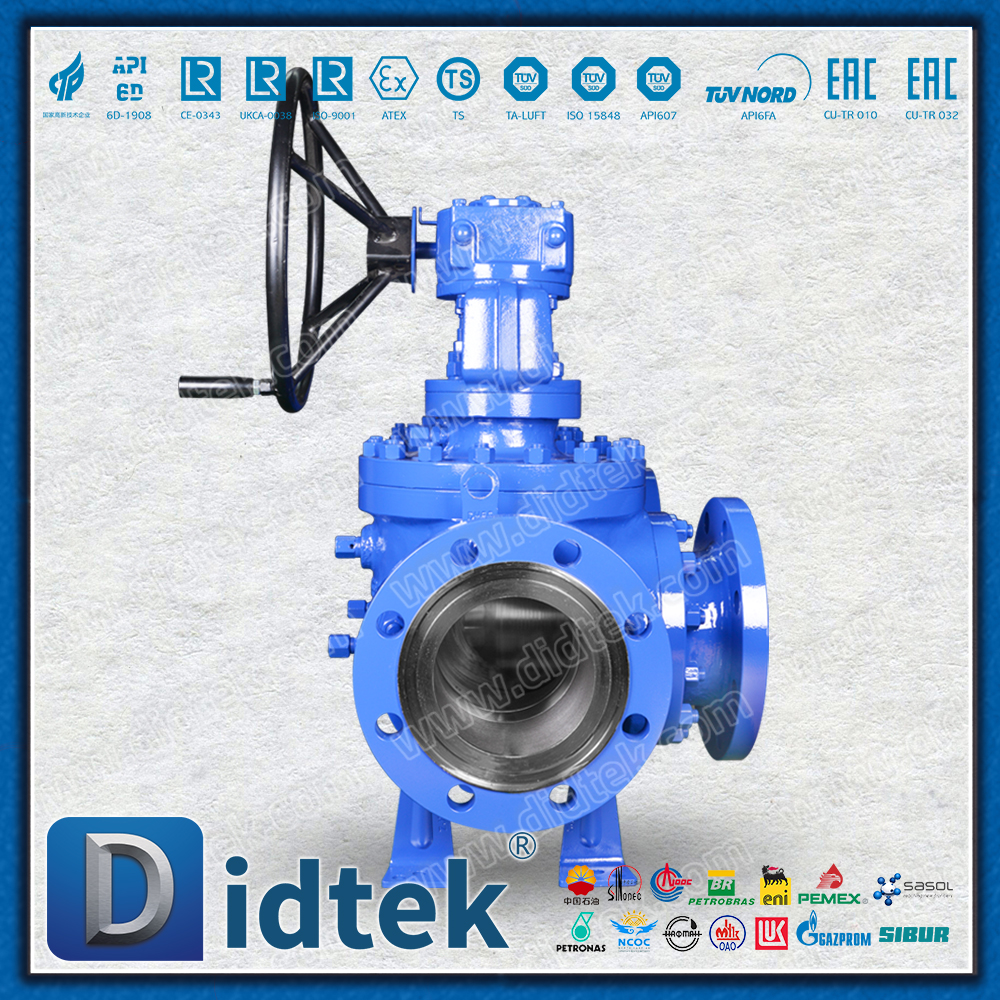

Didtek WCB Valvola a sfera a tre vie con interfaccia di tipo L a passaggio totale

Funzionalità principali

Una valvola per molteplici usi: una valvola a sfera a tre vie può sostituire la combinazione di più valvole a due vie e raccordi per tubi, semplificando la progettazione della tubazione e risparmiando spazio di installazione.

Percorso del flusso flessibile: azionando la maniglia per ruotare la sfera, è facile passare da una modalità all'altra del percorso del flusso.

Buone prestazioni di tenuta: proprio come la valvola a sfera a due vie, ha eccellenti prestazioni di tenuta quando è in posizione chiusa.

Bassa resistenza al flusso: quando la valvola è completamente aperta, la resistenza del fluido che scorre attraverso il canale della valvola a sfera è molto piccola.

Funzionamento semplice: basta ruotare di 90° (un quarto di giro) per cambiare il percorso del flusso e l'operazione è rapida.

Principali tipologie e modalità di canale

La differenza principale delle valvole a sfera a tre vie risiede nella forma dei canali all'interno del nucleo sferico, che si dividono principalmente in due tipologie:

Valvola a sfera a tre vie tipo T

Canale centrale: a forma di 'T'.

Caratteristiche funzionali: Può ottenere deviazione, convergenza e commutazione del percorso del flusso.

Modalità di lavoro principale

Deviazione: distribuire il fluido da un ingresso a due uscite.

Convergenza: unire i fluidi da due ingressi in un'unica uscita.

Interruttore: modifica la direzione del flusso del fluido.

Scenario applicativo: è adatto per sistemi che richiedono la distribuzione di media su diverse pipeline o la convergenza di più canali multimediali.

Valvola a sfera a tre vie tipo L

Canale centrale: a forma di 'L'.

Caratteristiche funzionali: È possibile collegare solo due porte alla volta, utilizzate per la commutazione bidirezionale.

Modalità di lavoro principale

È possibile collegare solo due canali, mentre il terzo canale viene chiuso contemporaneamente.

Di solito viene utilizzato per passare tra due pipeline di origini o destinazioni diverse.

Scenario applicativo: è adatto per sistemi che richiedono l'uso alternato di due fluidi o il trasporto alternato di fluidi in due direzioni diverse. Non è possibile ottenere la connessione simultanea di tutti e tre i percorsi.

Principali campi di applicazione

Le valvole a sfera a tre vie sono ampiamente utilizzate in: Grazie alla loro capacità di controllo direzionale flessibile

Industrie chimiche e petrolifere: utilizzati per la commutazione dei processi e la distribuzione dei fluidi in apparecchiature quali recipienti di reazione, scambiatori di calore e linee di riempimento.

Industria farmaceutica e alimentare: soddisfa i requisiti di asepsi e igiene, utilizzato nei sistemi CIP/SIP (pulizia/sterilizzazione in linea) e nei sistemi di distribuzione dei materiali.

HVAC (riscaldamento, ventilazione e condizionamento dell'aria): utilizzato per la commutazione dei sistemi di scambio di calore e delle tubazioni delle torri di raffreddamento.

Trattamento delle acque e protezione ambientale: utilizzato nel controlavaggio, nel campionamento dei fluidi e in altri processi.

Condotte industriali generali: qualsiasi situazione in cui è necessario modificare la direzione del flusso del fluido o distribuire il fluido.

Riepilogo

La valvola a sfera a tre vie è un componente di controllo della tubazione altamente efficiente e multifunzionale. La scelta del tipo T o del tipo L dipende completamente dai requisiti specifici del processo:

Se è necessario collegare tre porte contemporaneamente o eseguire deviazione/convergenza, è necessario selezionare il tipo T.

Se è necessario solo passare da un percorso all'altro, è opportuno scegliere quello a L.

Grazie alla sua struttura compatta, al funzionamento conveniente e alle potenti funzioni, la valvola a sfera a tre vie svolge un ruolo cruciale nel moderno controllo dei fluidi industriali.

Specifica di progetto:
