Panoramica del prodotto
La valvola a sfera super top-in anticorrosione ad alta temperatura in acciaio inossidabile austenitico CK3MCuN è una valvola speciale di fascia alta realizzata in acciaio inossidabile super austenitico CK3MCuN. Questo prodotto integra un'eccezionale resistenza alla corrosione, stabilità alle alte temperature e un'innovativa struttura super jacking. È appositamente progettato per condizioni di lavoro estremamente difficili nell'ingegneria chimica, nell'ingegneria navale e in altri campi ed è la soluzione di controllo dei fluidi definitiva per ottenere un funzionamento affidabile a lungo termine.
Specifiche tecniche
| Categoria dei parametri | specifica tecnica |
| Materiale del corpo valvola | ASTM A351 CK3MCuN (acciaio inossidabile super austenitico) |
| Valutazione della pressione | Classe 150-600 (PN16 - PN100) |
| Intervallo di temperatura | Da -50℃ a +300℃ |

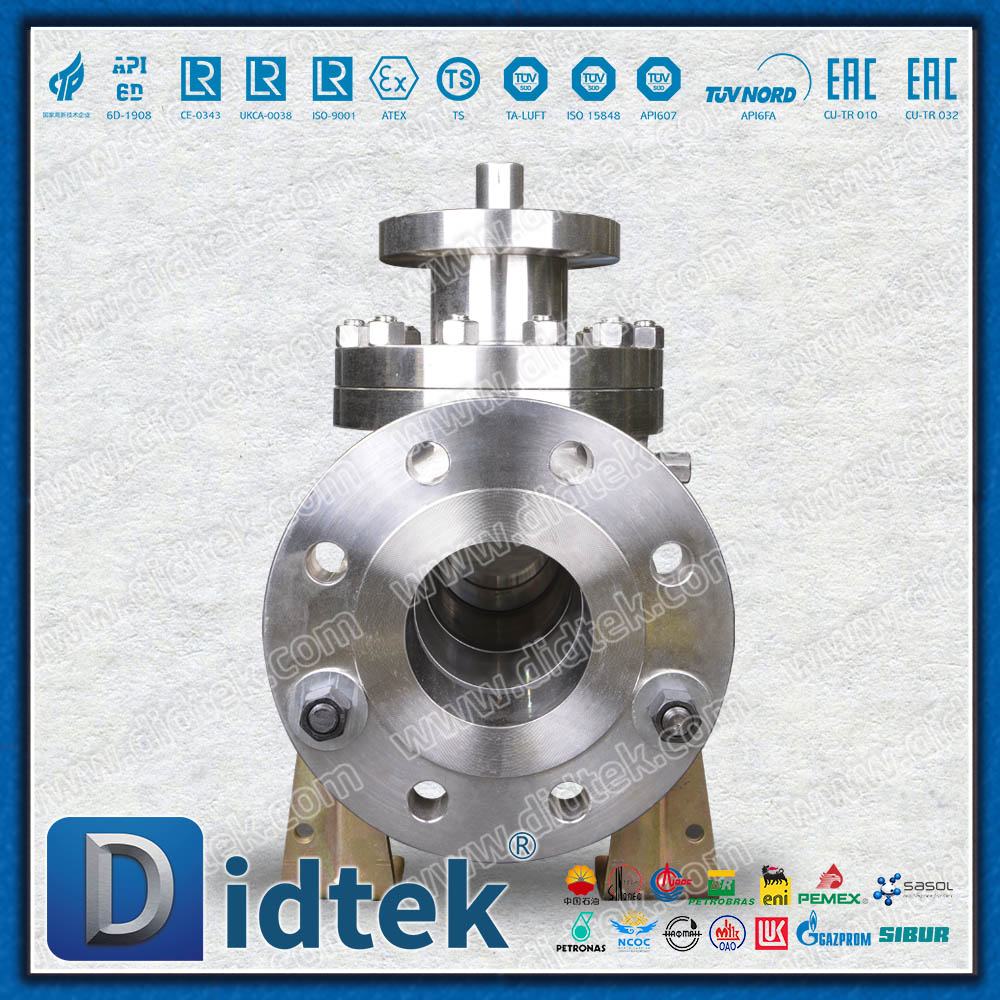

| Metodo di connessione | Flangia RF/connessione ad anello RTJ/estremità a saldare di testa |
| Materiale sferico | CK3MCuN + HVOF spruzzatura di carburo di tungsteno |
| Materiale della sede della valvola | guarnizione in RPTFE rinforzato/polistirene allineato PPL/metallo |
| Norme di protezione antincendio | API 607/API 6FA Quarta edizione |
| Grado di perdita | ANSI B16.104 Classe VI |
| Norma di progettazione | API 608/ASME B16.34 |
Caratteristiche del prodotto
1. CK3MCuN Acciaio inossidabile super austenitico
Massima resistenza alla corrosione
Elevato contenuto di molibdeno (6,0-7,0%), corrosione per vaiolatura equivalente PREN ≥ 47
Elevato contenuto di azoto (0,18-0,26%), che migliora la robustezza e la resistenza alla corrosione
Eccellente resistenza alla tensocorrosione da cloruri
Prestazioni meccaniche eccezionali
Resistenza alla trazione ≥ 620 MPa
Il limite di snervamento è ≥ 300 MPa
Durezza HB ≤ 223
2. Struttura super push-in
Manutenibilità in linea
Tutti i componenti interni possono essere mantenuti attraverso l'apertura superiore
Non è necessario rimuovere la valvola dalla tubazione, riducendo significativamente i tempi di fermo
Design modulare, i componenti chiave possono essere sostituiti separatamente
Migliorare l'integrità strutturale
Il design della valvola a corpo singolo elimina i potenziali punti di perdita della struttura divisa
La distribuzione ottimizzata delle sollecitazioni aumenta la capacità di carico della pressione del 30%
3. Design anticorrosivo ad alta temperatura
Stabilità alle alte temperature: mantiene eccellenti proprietà meccaniche e resistenza alla corrosione ad alte temperature di 300 ℃
Sistema di tenuta specializzato
Sede della valvola in PTFE potenziato per alte temperature, con una resistenza alla temperatura fino a 260 ℃
Opzione di tenuta metallica, con una resistenza alla temperatura di oltre 300 ℃
Adattabilità al ciclo termico: design speciale di compensazione dell'espansione termica per adattarsi a frequenti fluttuazioni di temperatura
4. Configurazione ad alte prestazioni
Stelo della valvola anti-esplosione: stelo della valvola con struttura a T per garantire un funzionamento sicuro ad alta pressione
Design antistatico: il valore di resistenza tra la sfera e lo stelo della valvola è inferiore a 10 Ω
Sicurezza antincendio: superato il severo test di resistenza al fuoco API 607
Funzionamento a coppia ridotta: i cuscinetti autolubrificanti riducono la coppia operativa del 25%
Parametri fondamentali
Pressione nominale: Classe 150-600 (PN16 - PN100)
Intervallo di temperatura: da -50 ℃ a +300 ℃
Metodo di connessione: flangia RF/connessione ad anello RTJ/estremità con saldatura di testa
Standard di progettazione: API 608 / ASME B16.34
Standard di protezione antincendio: API 607/API 6FA, 4a edizione
Campo di applicazione
Processo chimico: acidi forti e mezzi alcalini forti, ambiente corrosivo contenente ioni cloruro
Ingegneria navale: sistemi di raffreddamento dell'acqua di mare, sistemi di condotte sottomarine
Petrolio e gas: giacimenti di petrolio e gas acidi, oleodotti per il trasporto di petrolio greggio
Industrie speciali: Impianti di desolforazione dei fumi, processi idrometallurgici
Riepilogo
La valvola a sfera super jacking anticorrosione ad alta temperatura in acciaio inossidabile austenitico CK3MCuN, attraverso la perfetta combinazione di selezione di materiali di alta qualità, design strutturale innovativo e rigorosi standard di produzione, offre agli utenti industriali:
Massima resistenza alla corrosione: la durata utile è aumentata da 5 a 8 volte in ambienti corrosivi difficili
Eccezionale manutenibilità online: riduce significativamente i tempi di inattività e i costi di manutenzione
Prestazioni affidabili ad alta temperatura: funzionamento stabile a 300 ℃
Lunga durata: la durata di servizio progettata supera i 20 anni
Questo prodotto è la scelta ideale per la gestione di fluidi altamente corrosivi e ad alta temperatura ed è particolarmente adatto per condizioni di lavoro critiche in cui sono richieste affidabilità e durata di servizio estremamente elevate delle apparecchiature.
| Marca | DIDTEK |
| Struttura | Palla |
| Materiale della valvola | Didtek fornisce acciaio fuso, acciaio inossidabile, leghe speciali, CI, DI ecc |
| Tipo di valvola | Didtek produce valvole a sfera |
| Prova della valvola | Quantità testata al 100% prima della consegna |
| Garanzia sulle valvole | 18 mesi dopo la spedizione e 12 mesi dopo l'installazione |
| Struttura della valvola | Valvola a sfera |
| Consegna della valvola | 15 - 30 giorni |
| Campione di valvole | Campione disponibile presso Didtek Valve |
| Colore della valvola | Richiesta del cliente |
| Guarnizione della valvola | Custodia in compensato per valvola a sfera |
| MOQ | 1 insieme |
| Certificato della valvola | API6D/CE/ISO9001/ISO14001 |
| Luogo di origine | Zhejiang, Cina (continente) |
| Dettagli di consegna: | Spedito in 15-30 giorni dopo il pagamento |
| Port | Shanghai o Ningbo |
| Termini di pagamento | L/C,D/A,D/P,T/T, Western Union |
