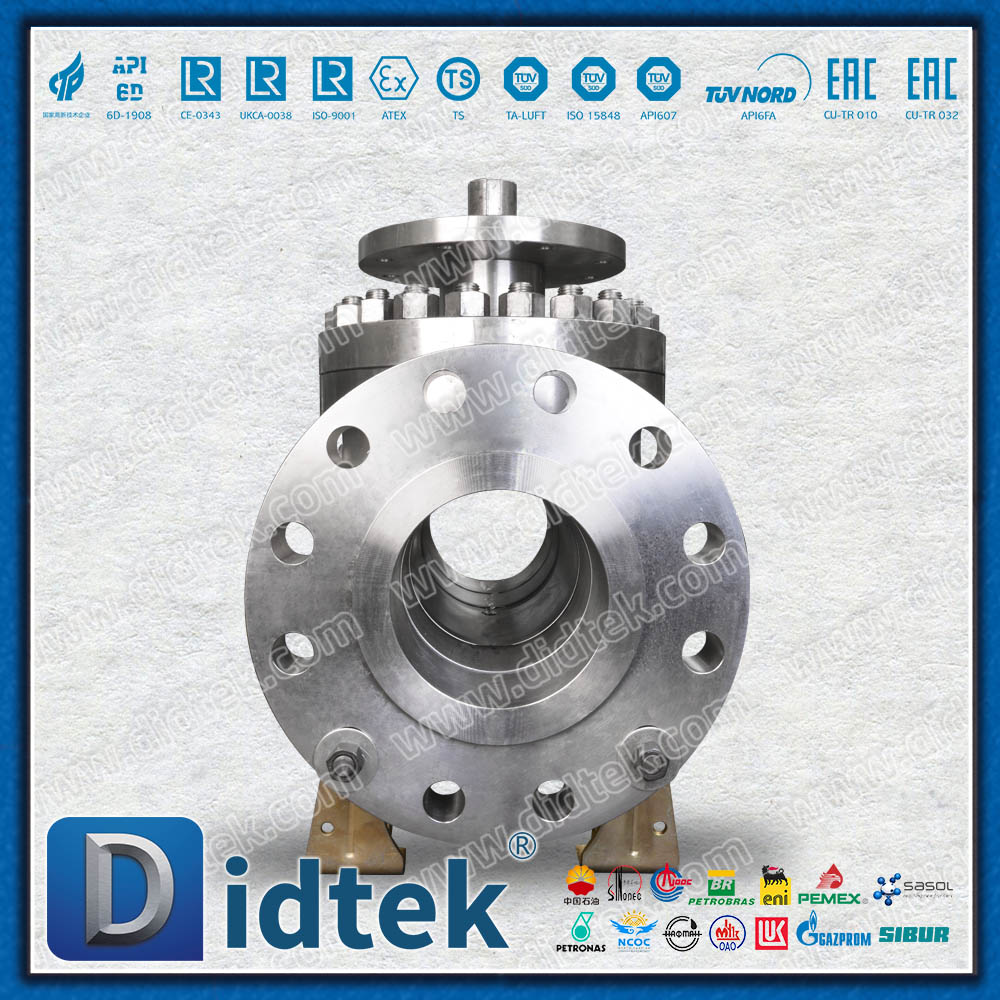

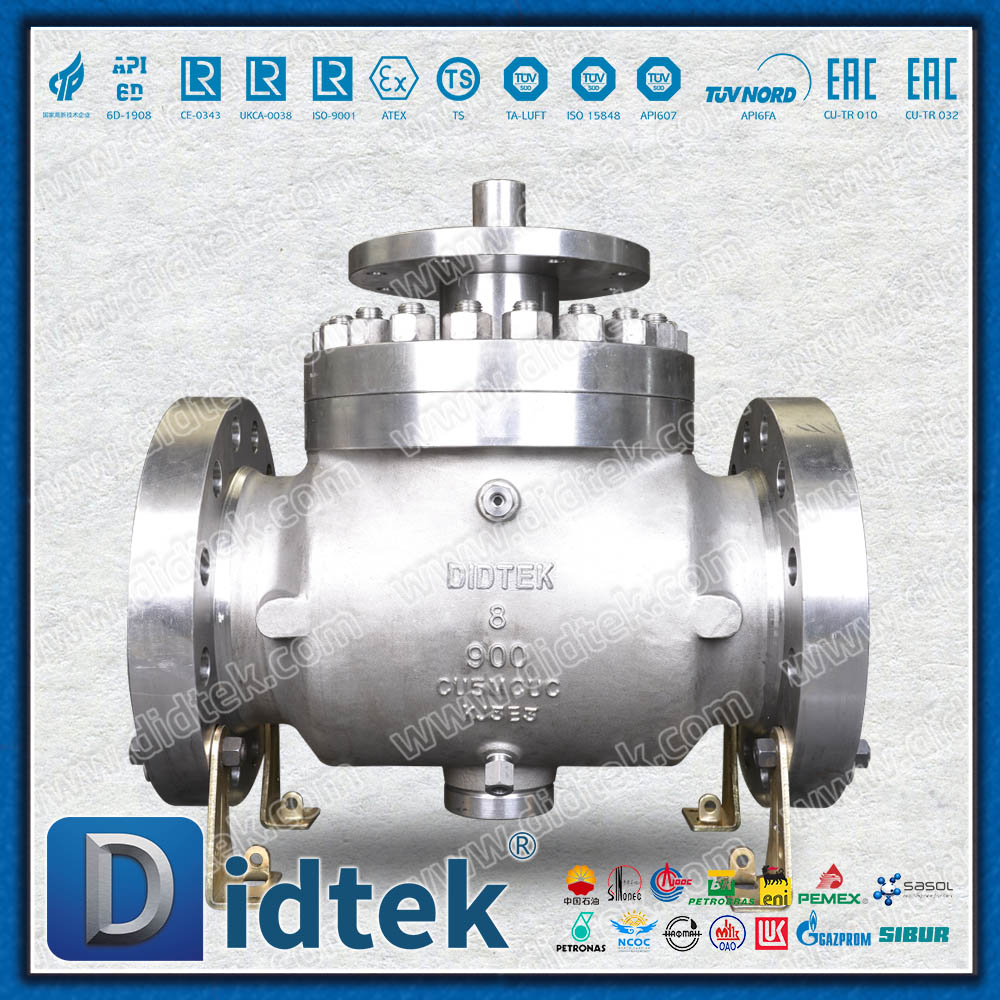

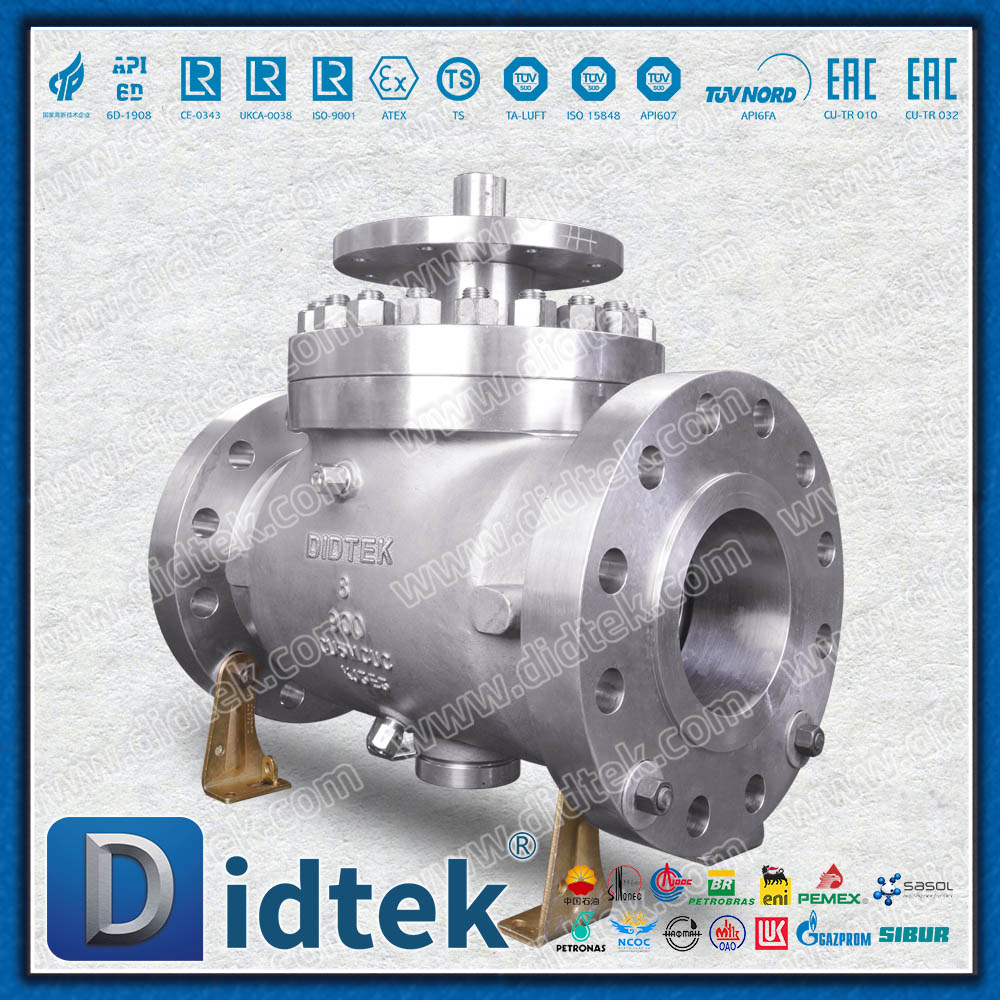

CU5MCUC Valvola a sfera con ingresso dall'alto per alte temperature in lega di nichel

Panoramica del prodotto

La valvola a sfera con ingresso dall'alto per alte temperature in lega a base di nichel CU5MCUC è una valvola speciale realizzata in lega di nichel-cromo-molibdeno-rame ad alte prestazioni, appositamente progettata per condizioni di lavoro corrosive a temperature estremamente elevate. Il prodotto combina i vantaggi di manutenzione della struttura top-in con le prestazioni eccezionali delle leghe a base di nichel, fornendo servizi di interruzione affidabili in ambienti difficili come l'ingegneria chimica, il petrolio e il gas e può resistere a fluidi ad alta temperatura fino a 540 ℃.

Specifiche tecniche

Caratteristiche del prodotto

1. Vantaggi della lega a base di nichel CU5MCUC

Massima resistenza alla corrosione

Alto contenuto di cromo (26-28%), alto contenuto di molibdeno (3,0-4,0%), contenuto di rame (1,0-1,4%)

L'indice di resistenza alla vaiolatura PREN è ≥ 38

Eccellente resistenza alla tensocorrosione

Prestazioni stabili alle alte temperature

Mantiene un'eccellente robustezza e resistenza all'ossidazione ad una temperatura elevata di 540 ℃

Non vi è alcun rischio di precipitazione della fase σ durante il servizio a lungo termine

2. Struttura con ingresso dall'alto ad alta temperatura

Manutenibilità in linea

Tutti i componenti interni vengono mantenuti attraverso le aperture superiori

Non è necessario smontare la pipeline, riducendo significativamente i tempi di fermo

Design modulare, i componenti chiave possono essere sostituiti separatamente

Migliorare l'integrità strutturale

Il design della valvola a corpo singolo elimina i potenziali punti di perdita della struttura divisa

La distribuzione ottimizzata delle sollecitazioni aumenta la capacità di carico della pressione del 30%

3. Sistema di tenuta dedicato ad alta temperatura

Design della guarnizione in metallo

La superficie di tenuta è realizzata in carburo di tungsteno spruzzato supersonico

La sede della valvola caricata a molla compensa automaticamente l'espansione termica

Durezza: HRC ≥ 62, con ottima resistenza all'usura

Sistema di imballaggio ad alta temperatura

Rinforzo flessibile in grafite + Inconel 718

Supporta un funzionamento stabile a lungo termine a 540 ℃

4. Progettazione della protezione di sicurezza

Sicurezza antincendio: superato il test antincendio API 607 ​​versione 4

Design antistatico: il valore di resistenza tra la sfera e lo stelo della valvola è inferiore a 10Ω

Stelo della valvola anti-scoppio: stelo della valvola con struttura a T per garantire un funzionamento sicuro ad alta pressione

Parametri fondamentali

Valutazione della pressione: Classe 150-600 (PN16-100)

Intervallo di temperatura: da -29 ℃ a +540 ℃

Metodo di connessione: flangia RF/connessione ad anello RTJ/estremità con saldatura di testa

Standard di progettazione: API 608 / ASME B16.34

Standard di protezione antincendio: API 607 ​​/ API 6FA

Campo di applicazione

Processo chimico: impianti di acido solforico e acido fosforico, sistema di acido organico, mezzi contenenti ioni cloruro

Petrolio e gas: giacimenti di petrolio e gas altamente acidi, impianti di raffinazione del petrolio, trasporto di petrolio e gas

Energia ed energia: sistema di desolforazione dei fumi, recupero del calore di scarto ad alta temperatura

Industrie speciali: idrometallurgia, fabbricazione della carta e cucina, dissalazione dell'acqua di mare

Riepilogo

La valvola a sfera con ingresso dall'alto per alte temperature in lega a base di nichel CU5MCUC, attraverso la perfetta combinazione di selezione di materiali di alta qualità, struttura innovativa con ingresso dall'alto e rigorosi standard di produzione, offre agli utenti industriali:

Massima resistenza alla corrosione: la durata utile è aumentata da 8 a 10 volte in ambienti corrosivi difficili

Eccezionali prestazioni alle alte temperature: funzionamento stabile a 540 ℃

Manutenzione online affidabile: riduce significativamente i tempi di inattività e i costi di manutenzione

Lunga durata: la durata di servizio progettata supera i 20 anni

Questo prodotto è la scelta ideale per la gestione di fluidi ad alta temperatura e altamente corrosivi ed è particolarmente adatto per condizioni di lavoro critiche in cui sono richieste affidabilità e durata di servizio estremamente elevate delle apparecchiature.
