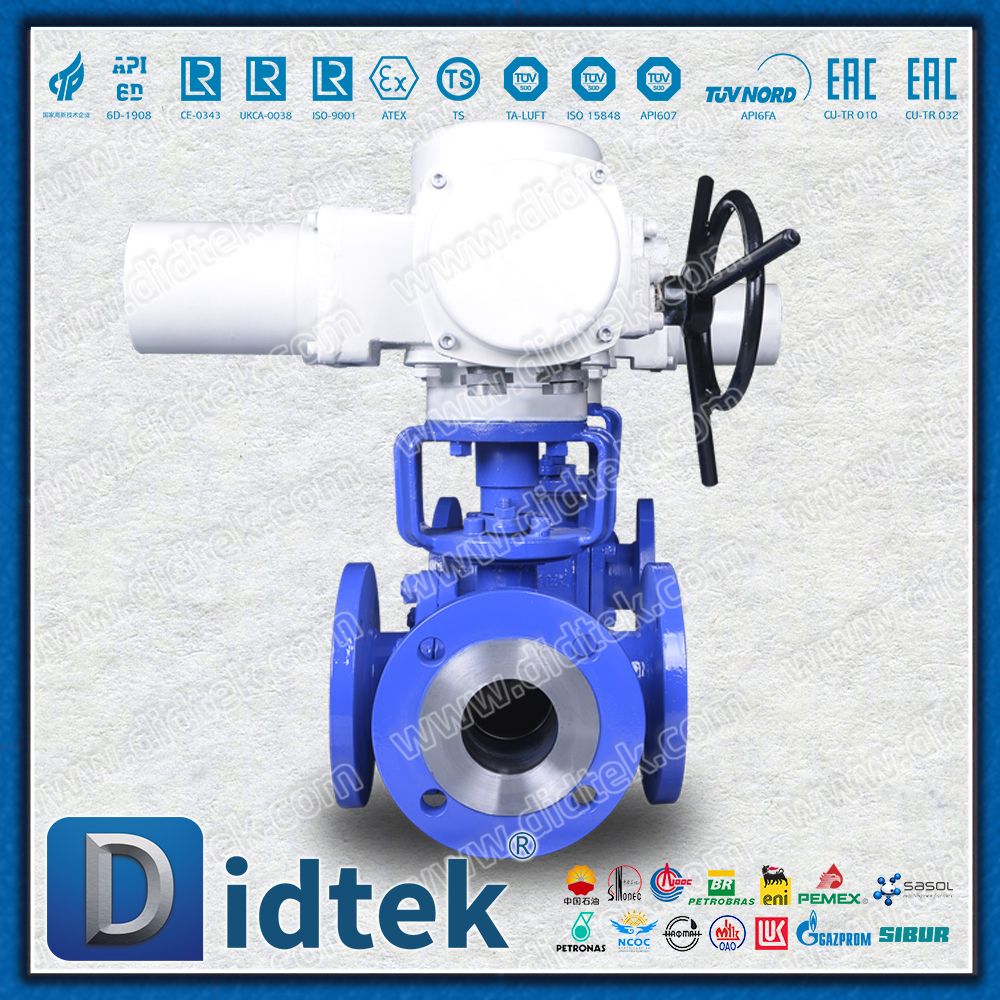

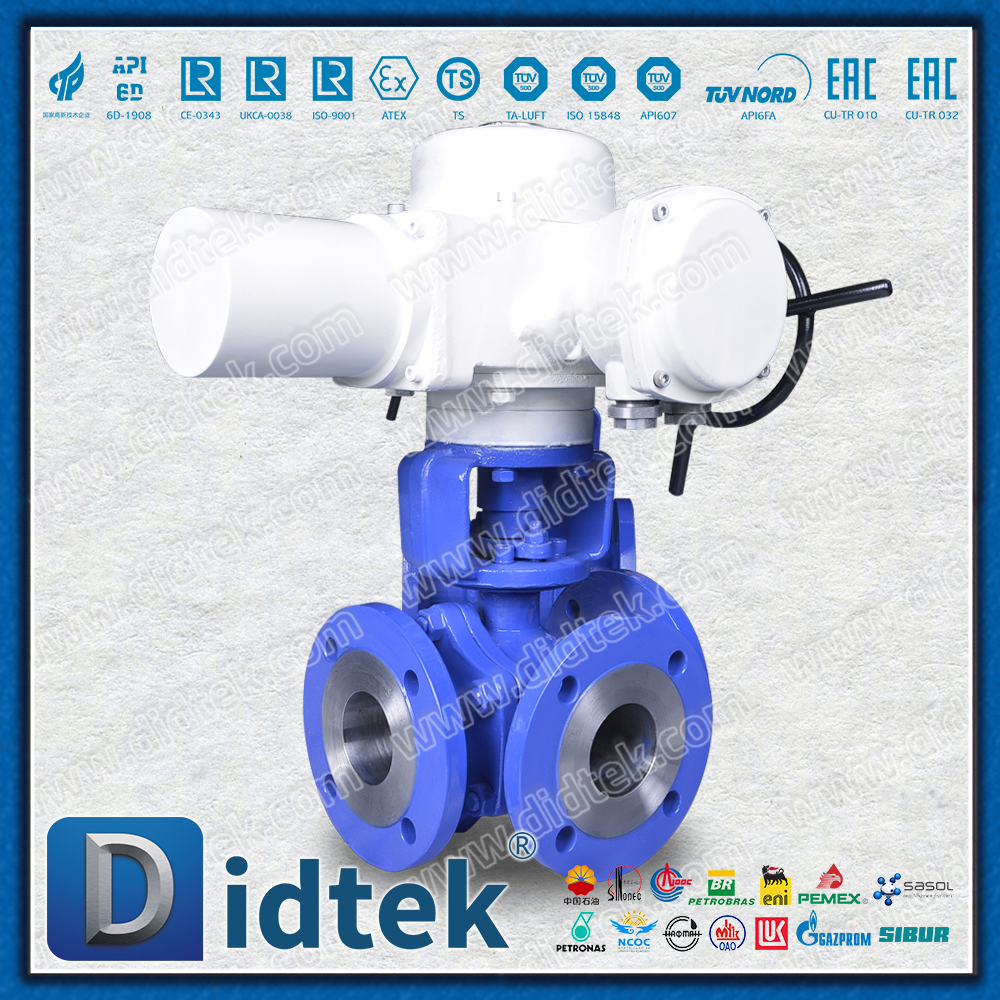

Valvola a sfera elettrica a tre vie

Panoramica del prodotto

La valvola a sfera elettrica a tre vie è un dispositivo avanzato di controllo del fluido controllato da un attuatore elettrico. Adotta un design unico del canale di flusso a forma di L o a T per commutare, distribuire o miscelare con precisione la direzione del flusso medio in più tubazioni. Questo prodotto integra controllo intelligente, struttura compatta e gestione multifunzionale della direzione del flusso, rendendolo una soluzione ideale per ottenere il controllo automatizzato dei fluidi nei moderni processi industriali.

Specifiche tecniche

Caratteristiche del prodotto

1. Design strutturale eccezionale

Design integrato compatto: l'attuatore e il corpo della valvola sono perfettamente abbinati, caratterizzati da una struttura compatta e da un risparmio di spazio di installazione

Configurazione multicanale

Canale a forma di L: consente la commutazione del mezzo tra due uscite (due ingressi e un'uscita o un ingresso e due uscite)

Canale a T: consente la deviazione, la convergenza o l'interruzione completa del mezzo

Ottimizzazione a bassa coppia: il canale di flusso è stato ottimizzato attraverso la fluidodinamica computazionale, riducendo significativamente la coppia operativa

2. Attuatore elettrico ad alte prestazioni

Sistema di controllo intelligente: adotta il controllo a microprocessore ed è dotato di protezione da sovraccarico, protezione da surriscaldamento e protezione di fase

Controllo preciso della posizione: la precisione di posizionamento del prodotto regolabile raggiunge ±0,5% e supporta la regolazione in qualsiasi posizione intermedia

Molteplici modalità di controllo: supporta il controllo in loco, il controllo automatico remoto e il controllo del sistema distribuito centrale

Funzione di funzionamento manuale: viene fornito un meccanismo di funzionamento manuale standard che consente il funzionamento manuale di emergenza in caso di interruzione di corrente

3. Prestazioni di tenuta affidabili

Design a perdita zero: utilizza sfere rettificate con precisione e sedi delle valvole caricate elasticamente per garantire la tenuta a livello di bolla

Design di lunga durata: i cuscinetti autolubrificanti e i materiali di tenuta a basso coefficiente di attrito prolungano la durata

Sicurezza antincendio: design ignifugo opzionale. Dopo il cedimento della tenuta morbida, si forma una tenuta secondaria metallo-metallo

4. Funzioni intelligenti

Funzione di autodiagnostica: monitoraggio in tempo reale del carico del motore, della temperatura e del tempo di funzionamento

Display digitale: è disponibile uno schermo LCD opzionale per mostrare il grado di apertura e lo stato della valvola in tempo reale

Interfaccia di comunicazione: supporta la comunicazione bus di campo come Profibus-DP e Modbus RTU (opzionale)

Campi di applicazione tipici

Sistema Hvac: controllo del teleriscaldamento/raffreddamento, commutazione del mezzo del sistema solare

Industria dei processi chimici: controllo dell'alimentazione per recipienti di reazione, dosaggio e miscelazione di più materie prime

Progetto di protezione ambientale per il trattamento dell'acqua: filtrazione e controlavaggio, dosaggio di prodotti chimici e commutazione multi-sorgente

Industria alimentare e farmaceutica: sistemi CIP/SIP, distribuzione di mezzi puliti in pipeline

Attrezzature industriali generali: controllo dei sistemi di aria compressa, gestione della fornitura di olio dei sistemi di lubrificazione

Parametri fondamentali

Classificazione di pressione: PN10-PN100 (Classe 150-600)

Intervallo di temperatura: da -40 ℃ a +230 ℃ (a seconda del materiale di tenuta)

Tensione di alimentazione: CA 24 V/110 V/220 V/380 V, CC 12 V/24 V

Segnali di controllo: segnale di commutazione, 4-20 mA, 0-10 V

Metodi di connessione: flangia, filettatura, saldatura di testa

Riepilogo dei valori

La valvola a sfera elettrica a tre vie, attraverso la perfetta combinazione di controllo elettrico intelligente e innovativa struttura a tre vie, offre agli utenti

Ottimizzazione del processo: semplifica la progettazione delle tubazioni e riduci il numero di valvole utilizzate

Controllo preciso: ottieni una gestione precisa della direzione e del volume del flusso del mezzo

Integrazione dell'automazione: connessione semplice a sistemi di controllo come PLC e DCS

Funzionamento affidabile: prestazioni stabili a lungo termine in condizioni di lavoro difficili

Questo prodotto è la scelta ideale per migliorare il livello di automazione del processo e ottenere un controllo preciso dei fluidi ed è ampiamente utilizzato in scenari di automazione industriale che richiedono una gestione complessa della direzione del flusso.
