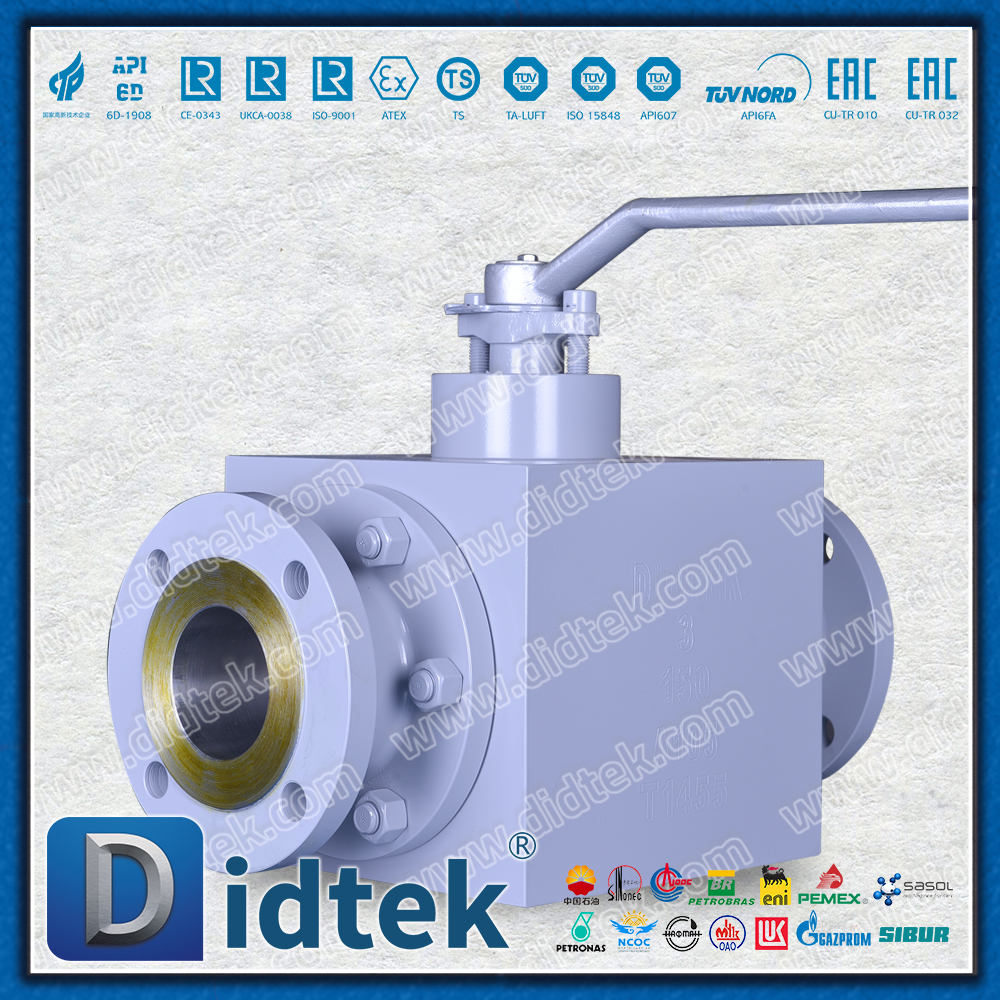

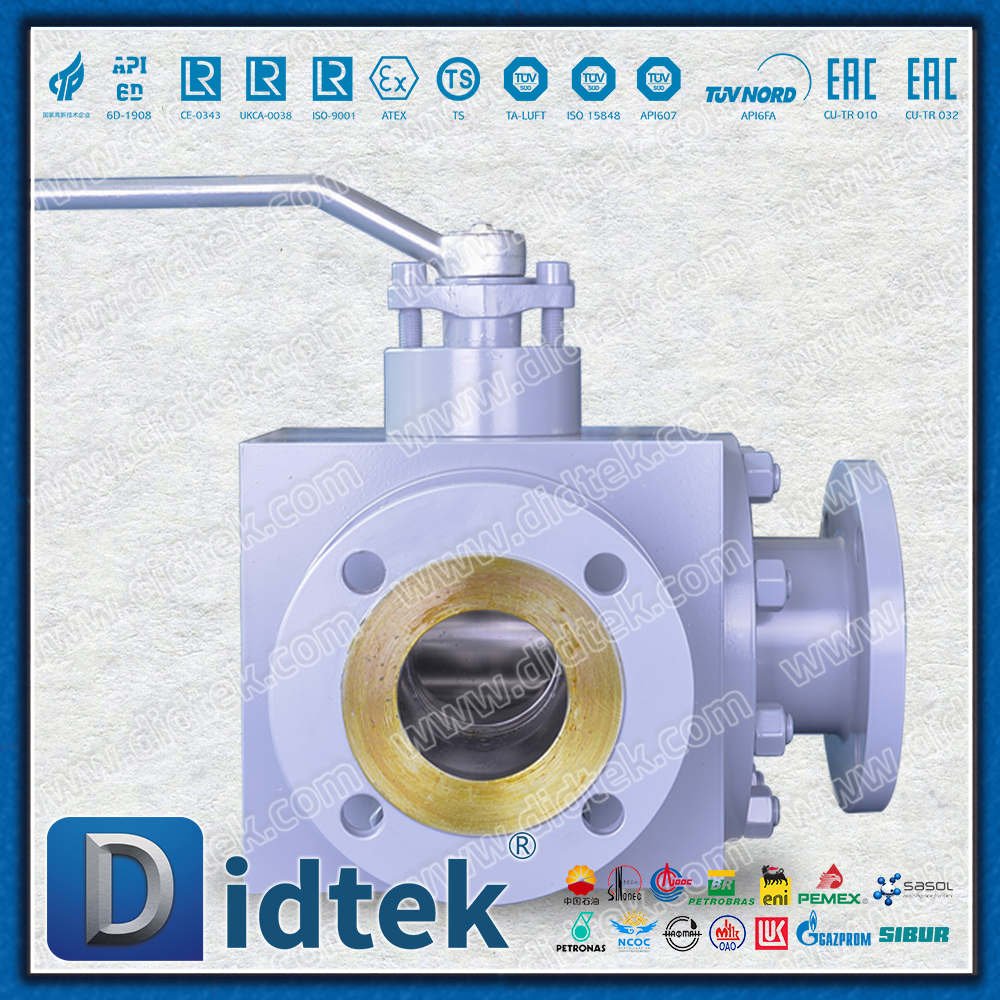

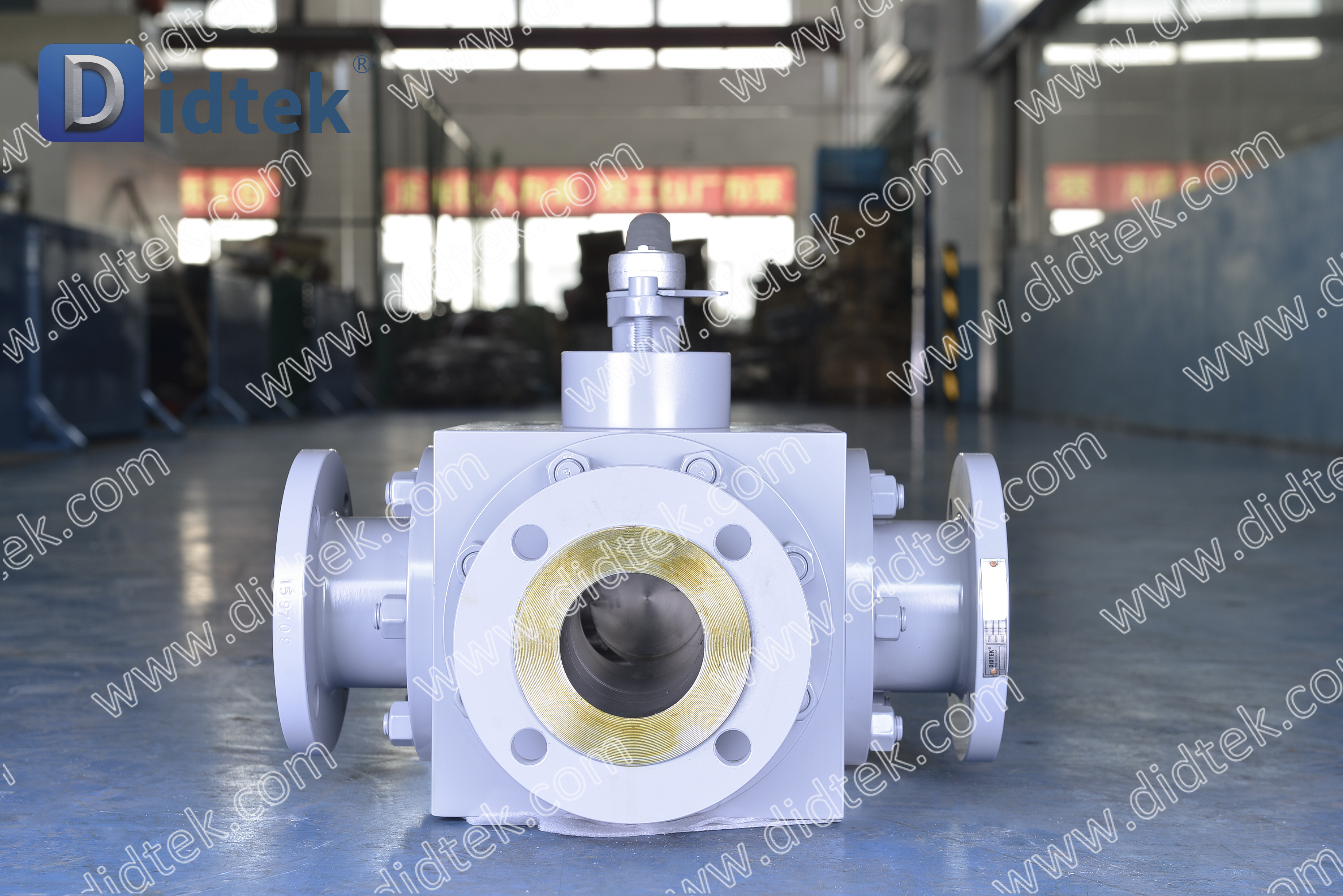

Valvola a sfera a 3 vie forgiata media CO2 con sede in metallo

Panoramica del prodotto

La valvola a sfera a tre vie in acciaio forgiato a tenuta metallica per anidride carbonica è una valvola speciale appositamente progettata per il mezzo di anidride carbonica (CO₂). Adotta un corpo valvola in acciaio forgiato, una guarnizione rigida in metallo e una struttura del canale di flusso a tre vie, che può far fronte in modo affidabile alle difficili condizioni di lavoro della CO₂ liquida, gassosa e supercritica e ottenere un controllo preciso di commutazione, distribuzione e isolamento del mezzo.

Specifiche tecniche

Caratteristiche del prodotto

1. Sistema specializzato di tenuta dei metalli

Superficie di tenuta super dura: la superficie di tenuta della sfera e della sede della valvola è realizzata in carburo di tungsteno spruzzato supersonico o lega di stellite, con una durezza HRC≥58

Adattabilità alle basse temperature: lo speciale processo di trattamento termico garantisce che i componenti di tenuta non diventino fragili a freddo a -196 ℃

Design a perdita zero: le coppie di guarnizioni metalliche rettificate con precisione raggiungono una tenuta a livello di bolla

2. Struttura del corpo valvola in acciaio forgiato

Caratteristiche di elevata resistenza: forgiato in forma, direzione del flusso del grano ottimizzata, resistenza alla trazione ≥485 MPa

Eccellente compattezza: nessun difetto di fusione e la capacità di carico è aumentata del 30%

Tracciabilità dei materiali: fornire certificati completi di certificazione dei materiali 3.1

3. Design speciale per mezzo CO₂

Prevenzione della formazione di ghiaccio secco: lo speciale design di scarico della pressione della cavità della valvola impedisce la formazione di secchezza quando la CO₂ liquida vaporizza

Trattamento a bassa temperatura: tutti i componenti portanti la pressione vengono sottoposti a un trattamento criogenico profondo per eliminare lo stress di produzione

Ottimizzazione dei materiali sigillanti: vengono adottati materiali compositi speciali in risposta alle caratteristiche di permeabilità della CO₂

4. Configurazione della funzione a tre vie

Canale di flusso a forma di L: realizza il controllo di commutazione del mezzo tra due uscite

Canale T: completa la deviazione, la convergenza o l'interruzione completa del mezzo

Commutazione flessibile: una singola valvola sostituisce più combinazioni di valvole a due vie, semplificando la progettazione della tubazione

Parametri fondamentali

Valutazione della pressione: Classe 150-600 (PN16-100)

Intervallo di temperatura: da -196 ℃ a +425 ℃

Metodi di connessione: flangia/saldatura di testa/filettatura

Mezzo applicabile: CO₂ liquida/gassosa/supercritica

Modalità operativa: manuale/pneumatica/elettrica

Campo di applicazione

Cattura e stoccaggio del carbonio: trasporto supercritico di CO₂ nei sistemi CCUS

Gas industriale: apparecchiature per lo stoccaggio, il trasporto e il recupero della CO₂ liquida

Alimenti e bevande: linea di produzione di bevande gassate, produzione di birra

Industria petrolchimica: sistema avanzato di iniezione per il recupero dell'olio

Riepilogo

Le valvole a sfera a tre vie in acciaio forgiato con tenuta metallica per il mezzo di anidride carbonica, attraverso la perfetta combinazione di selezione dedicata dei materiali, tecnologia di tenuta innovativa e processi di produzione precisi, forniscono:

Eccezionali prestazioni di tenuta: la guarnizione rigida in metallo garantisce zero perdite

Ampia adattabilità alle condizioni di lavoro: copertura di stati liquidi, gassosi e supercritici

Lunga durata: la durata progettata supera i 100.000 cicli

Controllo intelligente: supporta l'integrazione di sistemi automatizzati

Questo prodotto è una soluzione ideale per il controllo della CO₂ in settori quali la cattura del carbonio, i gas industriali e gli alimenti e le bevande, fornendo garanzie affidabili e sicure di controllo dei fluidi per i flussi di processo moderni.
